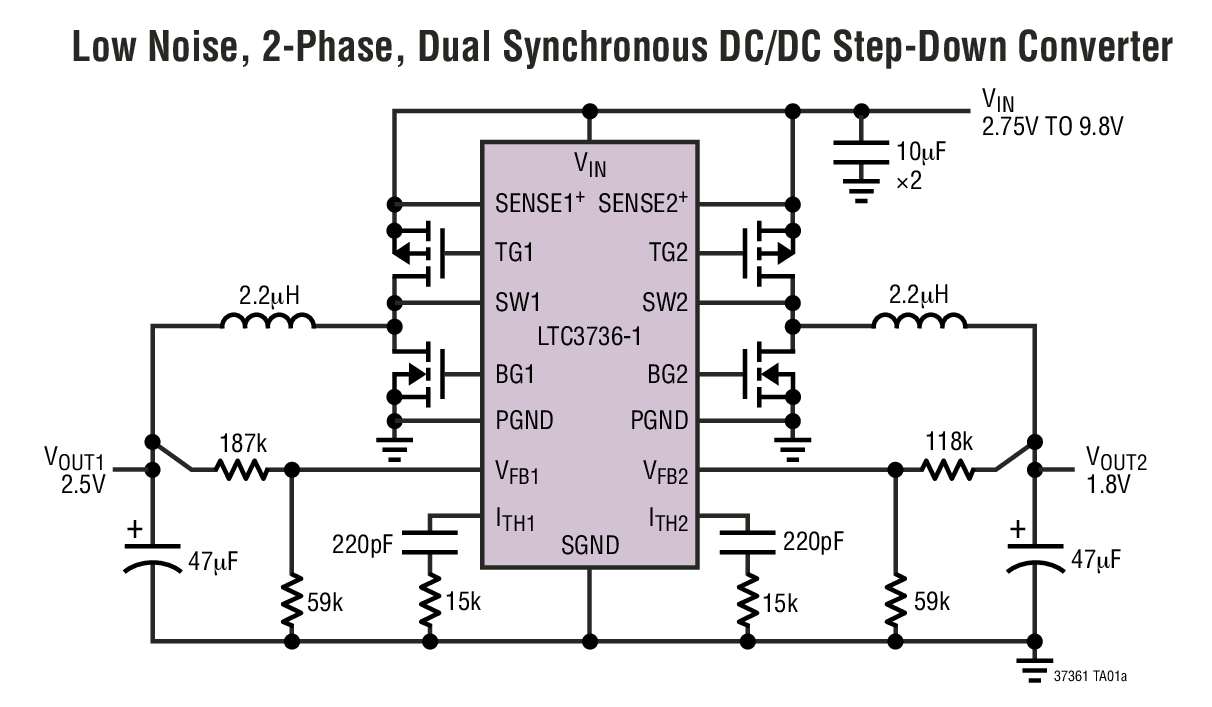

LTC3736-1典型应用图例一

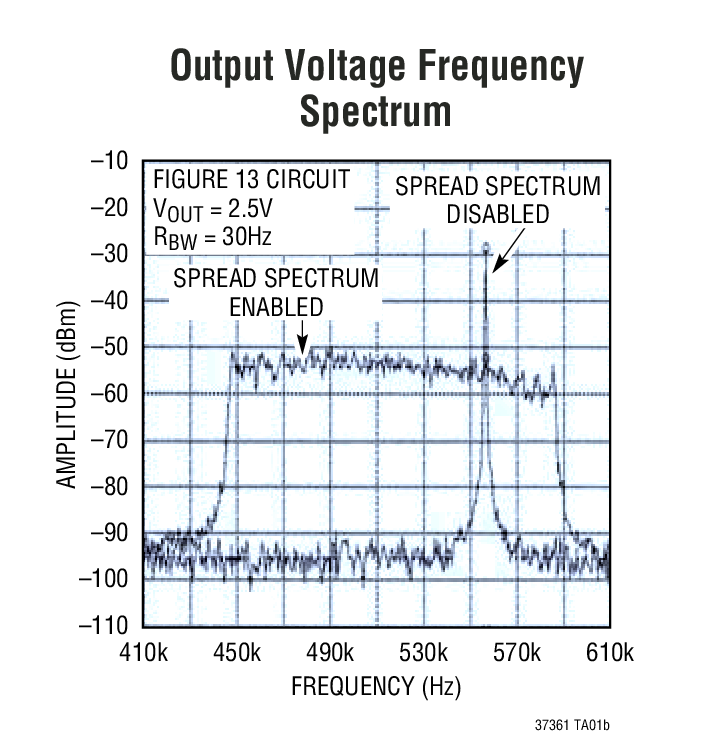

LTC3736-1典型应用图例二
LTC3736-1 - 封装图解：

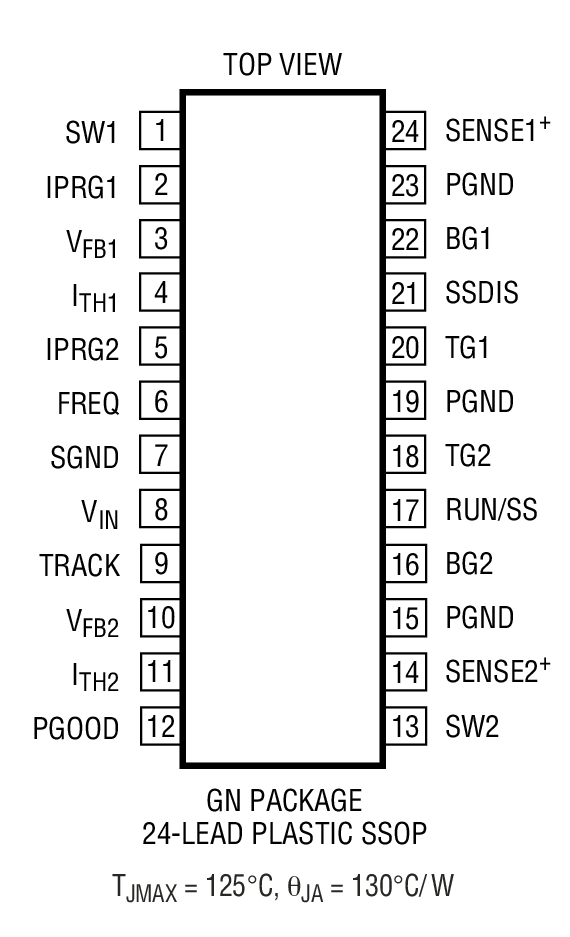

LTC3736-1封装图解一
LTC3736-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3736-1介绍

LTC3736-1 - LTC3736-1是具有扩频功能的双通道、两相、No RSENSE 同步控制器

LTC3736-1是LINEAR凌力尔特公司的一款多输出降压产品，LTC3736-1是LTC3736-1是具有扩频功能的双通道、两相、No RSENSE 同步控制器，本站介绍了LTC3736-1的封装应用图解、特点和优点、功能等，并给出了与LTC3736-1相关的LINEAR元器件型号供参考。

LTC3736-1 - LTC3736-1是具有扩频功能的双通道、两相、No RSENSE 同步控制器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3736-1 - 具有扩频功能的双通道、两相、No RSENSE 同步控制器

LTC3736-1 - 具有扩频功能的双通道、两相、No RSENSE 同步控制器 - Linear Technology（凌力尔特）

功能描述

LTC3736-1 是一款具跟踪功能的两相、双通道、同步降压型开关稳压控制器，可采用极少的外部组件来驱动外部互补型功率 MOSFET。具 MOSFET VDS 检测功能的恒定频率电流模式架构免除了增设检测电阻器的需要，并且改善了效率。通过使两个控制器异相运作，最大限度地减低了由于输入电容的 ESR 所导致的功率损失和噪声。

一种独特的扩频架构可随机地改变 LTC3736-1 的开关频率 (从 450kHz 至 580kHz)，故显著地降低了输入和输出电源上的峰值辐射和传导噪声，从而使其能够更加容易地符合电磁干扰 (EMI) 标准。

脉冲跳跃操作可在轻负载条件下提供高效率。100% 的占空比能力实现了低压差运作，从而延长了电池供电型系统中的工作时间。高开关频率允许使用小的表面贴装型电感器和电容器。

LTC3736-1 采用扁平 (高度仅 0.75mm) 24 引脚耐热性能增强型 (4mm x 4mm) QFN 封装和 24 引脚窄体 SSOP 封装。

特点
  • 扩频操作
  • 跟踪功能
  • 无需电流检测电阻器
  • 异相控制器降低了所需的输入电容
  • 宽 VIN 范围：2.75V 至 9.8V
  • 电流模式操作
  • 0.6V ± 1.5% 电压基准
  • 低压差操作：100% 占空比
  • 在轻负载条件下执行脉冲跳跃操作
  • 内部软起动电路
  • 电源良好输出电压监视器
  • 输出过压保护
  • 微功率停机模式：IQ = 9μA
  • 纤巧型扁平 (4mm x 4mm) QFN 封装和窄体 SSOP 封装
    • 应用
  • 单节或两节锂离子电池供电型设备
  • 笔记本电脑和掌上型电脑、PDA
  • 便携式仪器
  • 分布式 DC 电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3736EGN-1 SSOP-24 E $6.25 $4.40
    LTC3736EGN-1#PBF SSOP-24 E $6.25 $4.40
    LTC3736EGN-1#TR SSOP-24 E $4.50
    LTC3736EGN-1#TRPBF SSOP-24 E $4.50
    LTC3736EUF-1 4x4 QFN-24 E $6.43 $4.50
    LTC3736EUF-1#PBF 4x4 QFN-24 E $6.43 $4.50
    LTC3736EUF-1#TR 4x4 QFN-24 E $4.60
    LTC3736EUF-1#TRPBF 4x4 QFN-24 E $4.60
