当前位置:Linear公司 > > 凌力尔特芯片 >> LT3959
LT3959技术文档下载:
LT3959技术文档产品手册下载
LT3959 - 典型应用图例:

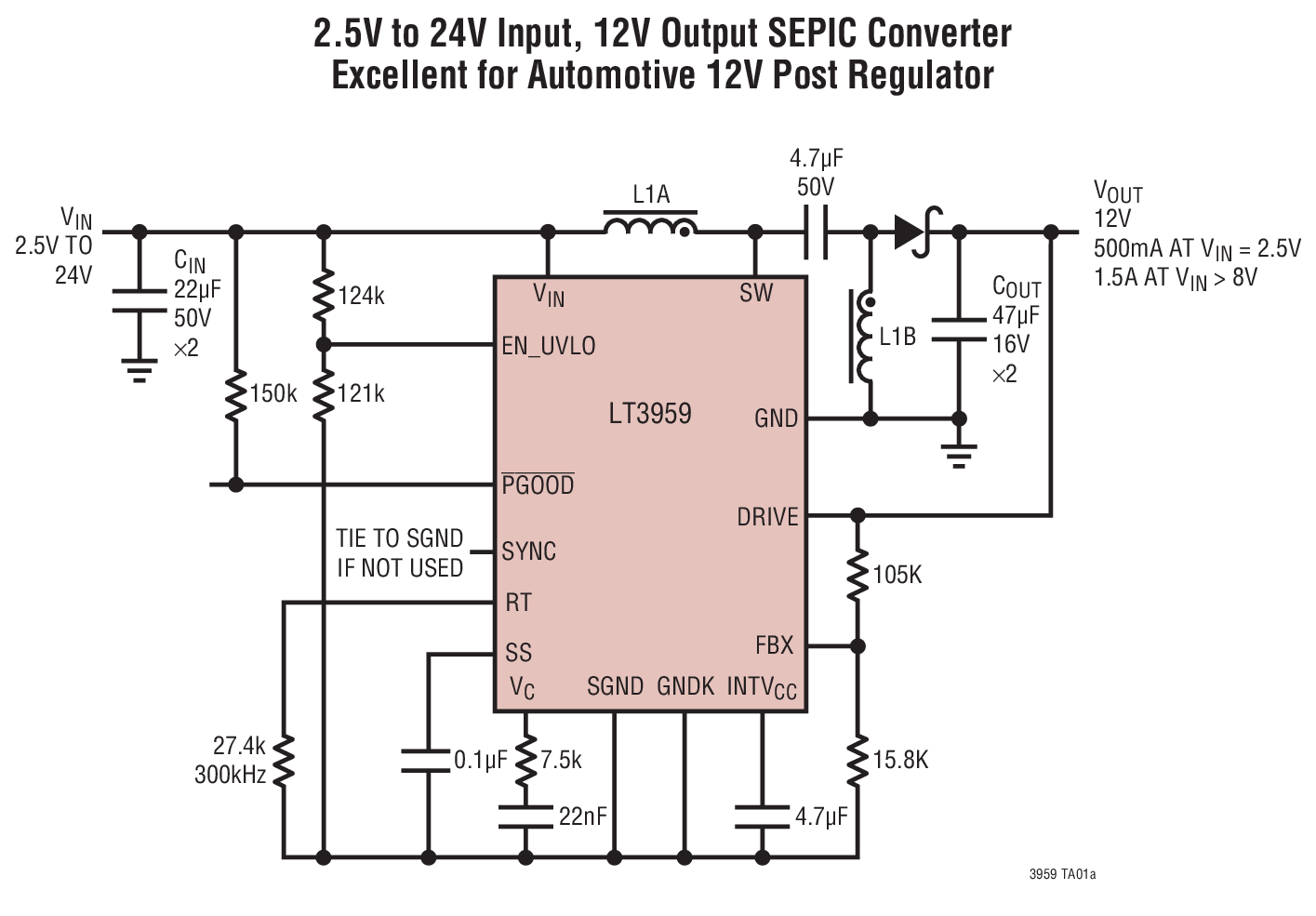

LT3959典型应用图例一

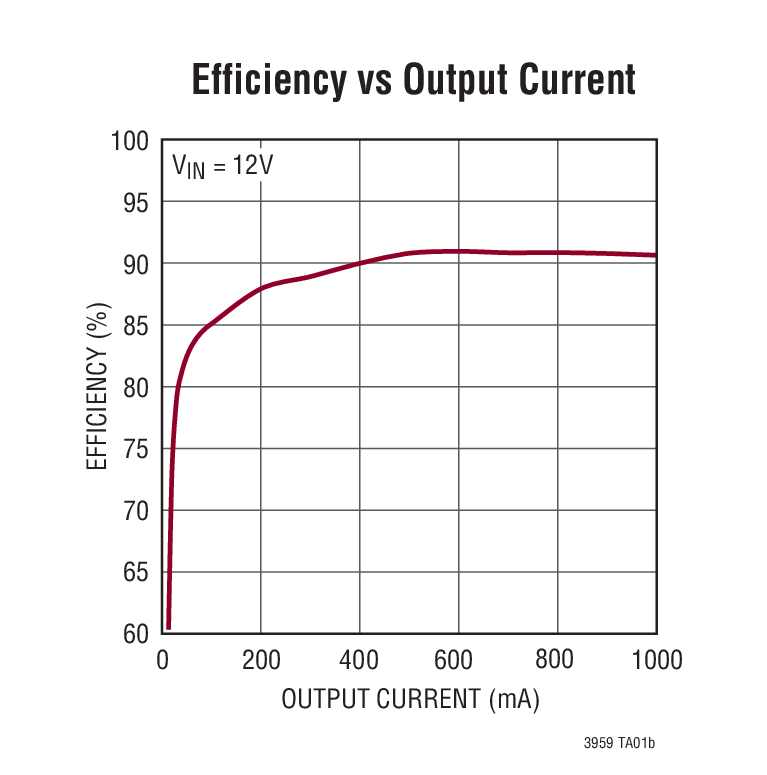

LT3959典型应用图例二
LT3959 - 封装图解:

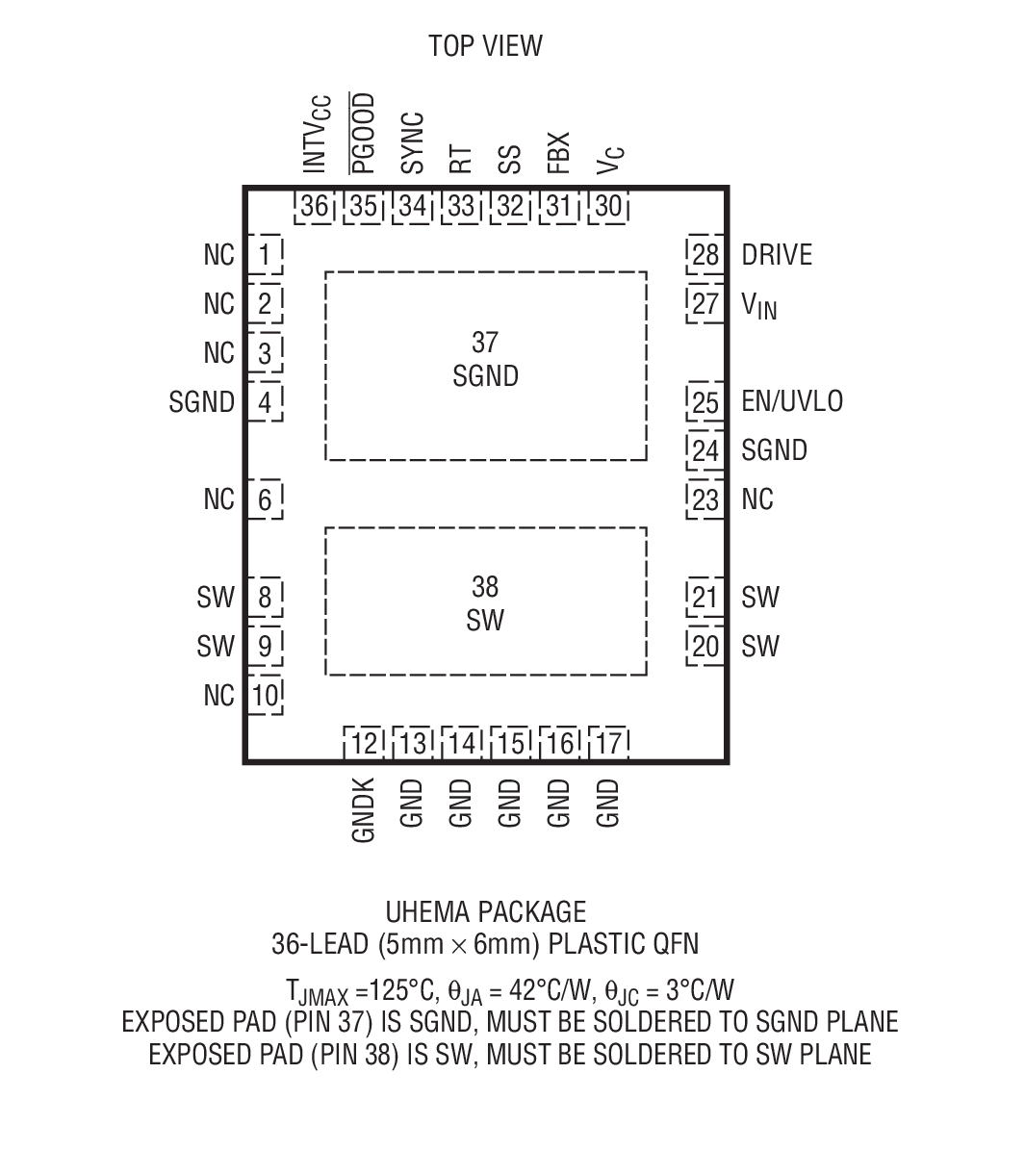

LT3959封装图解一

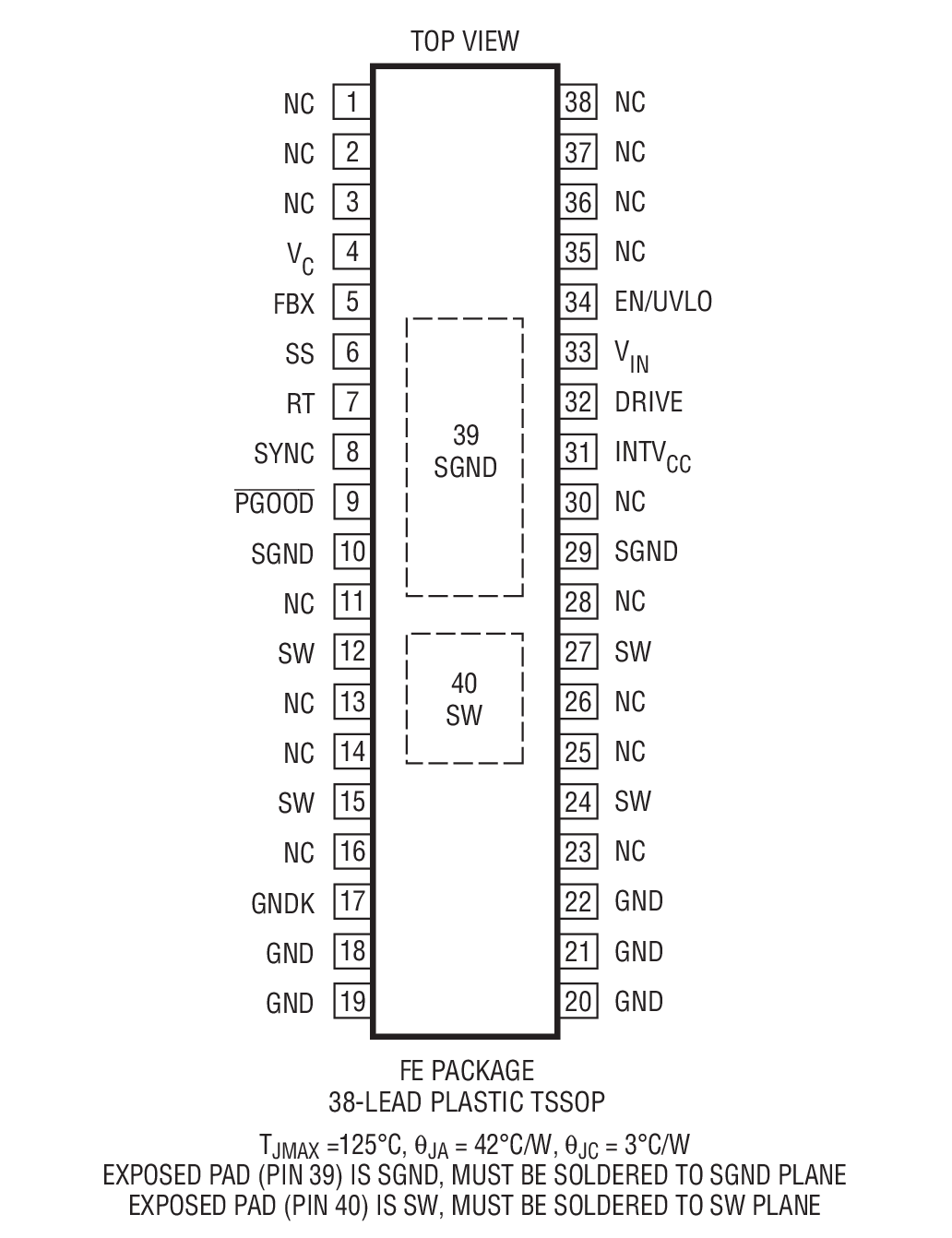

LT3959封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3959介绍
LT3959 - LT3959是具 6A、40V 开关的宽输入电压范围升压 / SEPIC / 负输出转换器

LT3959是Linear公司的一款负输出稳压器产品,LT3959是具 6A、40V 开关的宽输入电压范围升压 / SEPIC / 负输出转换器,本站介绍了LT3959的封装应用图解、特点和优点、功能等,并给出了与LT3959相关的凌力尔特元器件型号供参考。

LT3959 - 具 6A、40V 开关的宽输入电压范围升压 / SEPIC / 负输出转换器

LT3959 - 具 6A、40V 开关的宽输入电压范围升压 / SEPIC / 负输出转换器 - Linear Technology(凌力尔特)

功能描述

LT3959 是一款宽输入范围、电流模式、DC/DC 控制器,该器件能够利用单个反馈引脚调节正输出电压或负输出电压。它可以被配置为一个升压、SEPIC 或负输出转换器。

LT3959 具有一个内部低端 N 沟道功率 MOSFET (额定在 6A 和40V),并采用一个由 VIN 或 DRIVE 提供的内部稳定电源来驱动。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。LT3959 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz),或者采用 SYNC 引脚以使其同步至一个外部时钟。

LT3959 具有软起动和频率折返功能,用于在启动和输出短路期间限制电感器电流。FBX 引脚上的一个窗口比较器负责通过 PGOOD 引脚进行报告,以提供输出电压状态指示。


特点
  • 宽 VIN 范围:1.6V (2.5V 启动) 至 40V
  • 利用单个反馈引脚来设置正或负输出电压
  • PGOOD 输出电压状态报告
  • 内部 6A/40V 电源开关
  • 可编程软起动
  • 可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)
  • 可同步至一个外部时钟
  • 低停机电流:<1μA
  • INTVCC 稳压器从 VIN 或 DRIVE 供电
  • 具迟滞的可编程输入欠压闭锁
  • 耐热性能增强型 QFN (5mm x 6mm) 封装
  • 应用
  • 汽车
  • 电信
  • 工业
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3959EFE#PBF TSSOP-38 E $4.63 $3.24
    LT3959EFE#TRPBF TSSOP-38 E $3.30
    LT3959EUHE#PBF 5x6 QFN-36 E $4.36 $3.05
    LT3959EUHE#TRPBF 5x6 QFN-36 E $3.11
    LT3959IFE#PBF TSSOP-38 I $5.27 $3.69
    LT3959IFE#TRPBF TSSOP-38 I $3.75
    LT3959IUHE#PBF 5x6 QFN-36 I $5.03 $3.52
    LT3959IUHE#TRPBF 5x6 QFN-36 I $3.58
