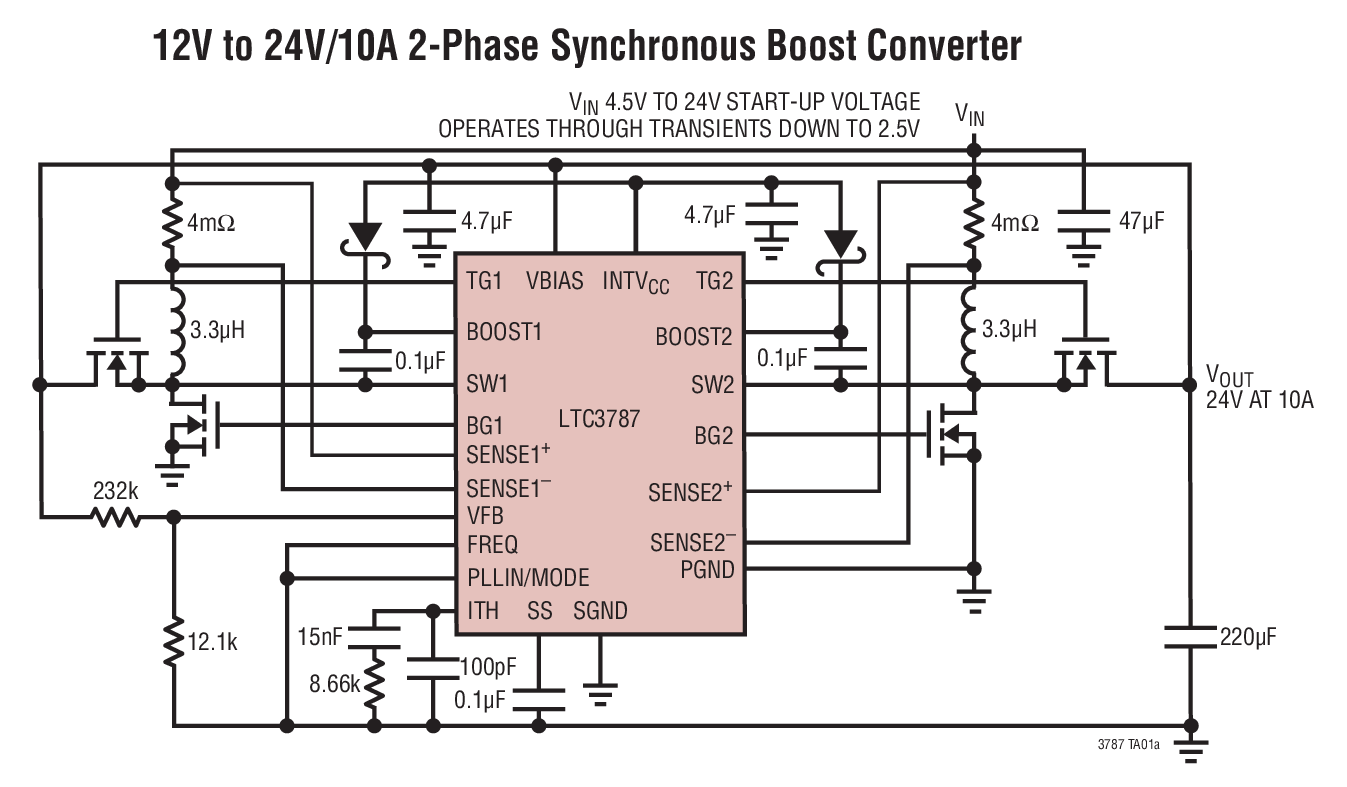

LTC3787典型应用图例一

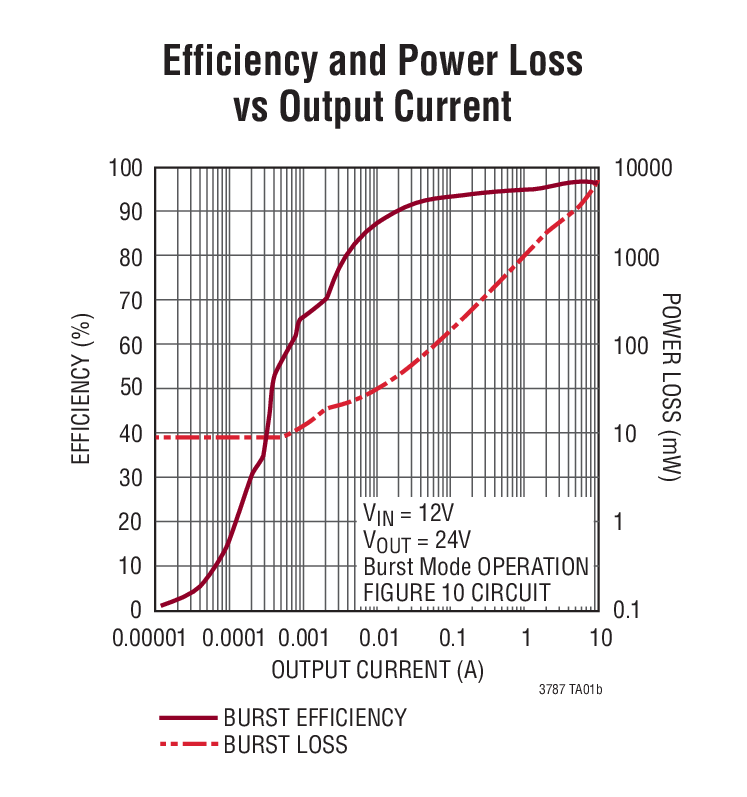

LTC3787典型应用图例二
LTC3787 - 封装图解:

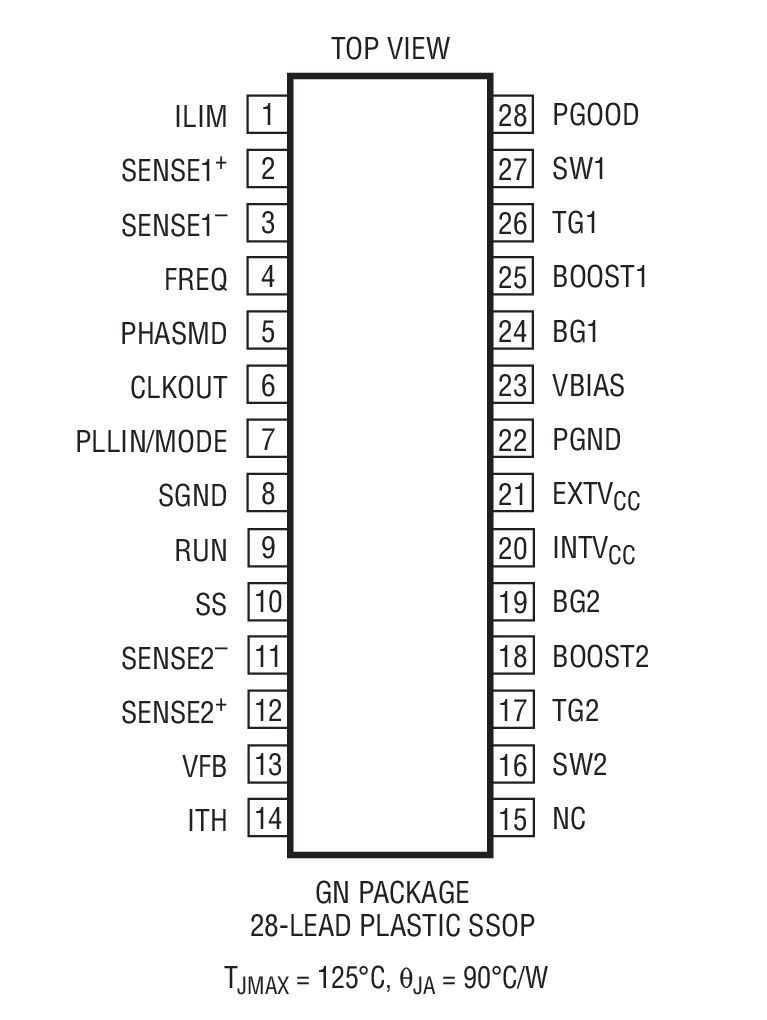

LTC3787封装图解一

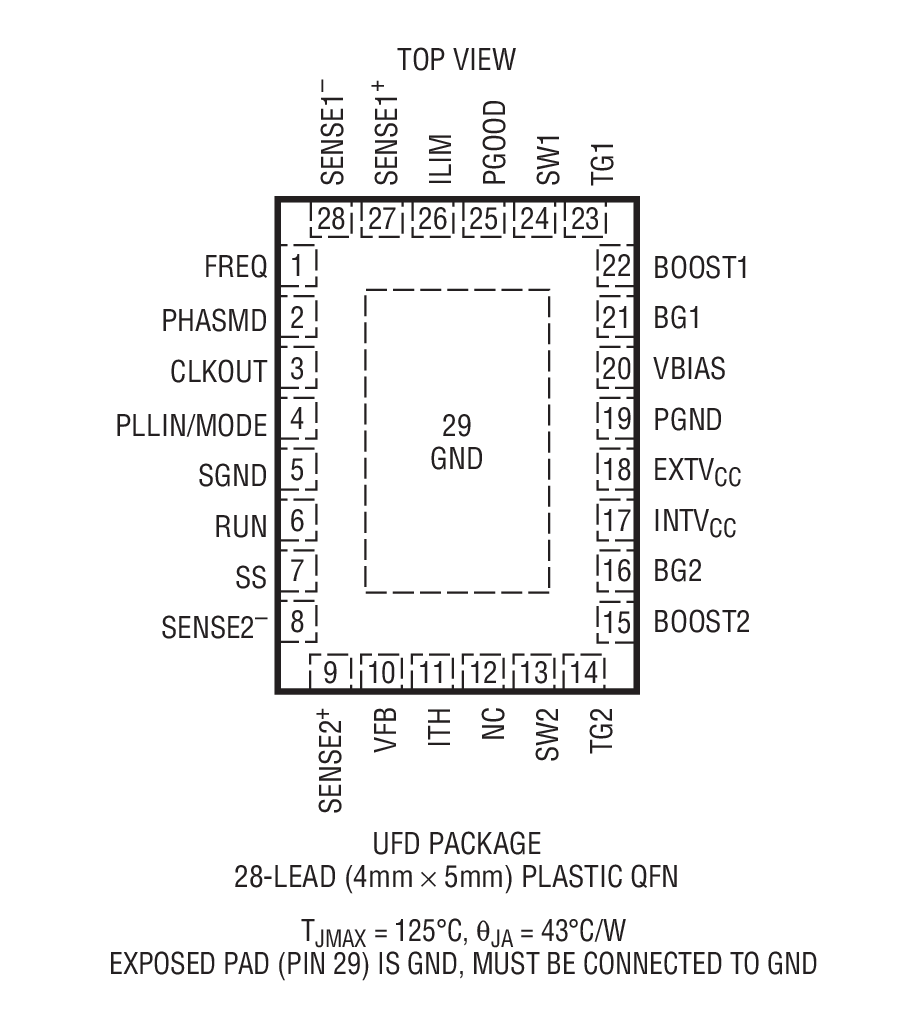

LTC3787封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3787介绍
LTC3787 - LTC3787是多相、同步升压型控制器

LTC3787是Linear公司的一款外部开关电源升压产品,LTC3787是多相、同步升压型控制器,本站介绍了LTC3787的封装应用图解、特点和优点、功能等,并给出了与LTC3787相关的凌力尔特元器件型号供参考。

LTC3787 - 多相、同步升压型控制器

LTC3787 - 多相、同步升压型控制器 - Linear Technology(凌力尔特)

功能描述

LTC3787 是一款高性能、多相 (PolyPhase)、单输出、同步升压型转换器控制器,用于异相驱动两个 N 沟道功率 MOSFET 级。多相运作降低了输入和输出电容器要求,并允许使用比同类单相方案小的电感器。它所采用的同步整流提升了效率、减少了功率损失并降低了散热要求,从而实现了高功率升压应用。

一个 4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时,LTC3787 在启动之后能够从一个低至 2.5V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 范围,或采用内部 PLL 同步至一个外部时钟。多相操作使得能够针对 2、3、4、6 和 12 相操作来配置 LTC3787。

SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode) 操作、脉冲跳跃模式或强制连续模式。


特点
  • 两相操作减低了所需的输入和输出电容以及电源产生的噪声
  • 同步操作用于实现最高效率和降低热耗散
  • 宽 VIN 范围:4.5V 至 38V (绝对最大值为 40V),启动之后可在低至 2.5V 的电压条件下运作
  • 输出电压高达 60V
  • ±1% 1.200V 基准电压
  • RSENSE 或电感器 DCR 电流检测
  • 针对同步 MOSFET 的 100% 占空比能力
  • 低静态电流:135μA
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 电源良好输出电压监视器
  • 低停机电流: IQ < 8μA
  • 内部 LDO 从 VBIAS 或 EXTVCC 给栅极驱动器供电
  • 耐热性能增强型扁平 28 引脚 4mm x 5mm QFN 封装和窄体 SSOP 封装
  • 应用
  • 工业
  • 汽车
  • 医疗
  • 军事
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3787EGN#PBF SSOP-28 E $5.04 $3.53
    LTC3787EGN#TRPBF SSOP-28 E $3.59
    LTC3787EUFD#PBF 4x5 QFN-28 E $5.04 $3.53
    LTC3787EUFD#TRPBF 4x5 QFN-28 E $3.59
    LTC3787HGN#PBF SSOP-28 H $6.13 $4.29
    LTC3787HGN#TRPBF SSOP-28 H $4.35
    LTC3787HUFD#PBF 4x5 QFN-28 H $6.13 $4.29
    LTC3787HUFD#TRPBF 4x5 QFN-28 H $4.35
    LTC3787IGN#PBF SSOP-28 I $5.71 $4.00
    LTC3787IGN#TRPBF SSOP-28 I $4.06
    LTC3787IUFD#PBF 4x5 QFN-28 I $5.71 $4.00
    LTC3787IUFD#TRPBF 4x5 QFN-28 I $4.06
    LTC3787MPGN#PBF SSOP-28 MP $16.80 $11.76
    LTC3787MPGN#TRPBF SSOP-28 MP $11.82
    LTC3787MPUFD#PBF 4x5 QFN-28 MP $16.80 $11.76
    LTC3787MPUFD#TRPBF 4x5 QFN-28 MP $11.82
