LTC3417A-1技术文档下载:
LTC3417A-1技术文档产品手册下载
LTC3417A-1 - 典型应用图例:

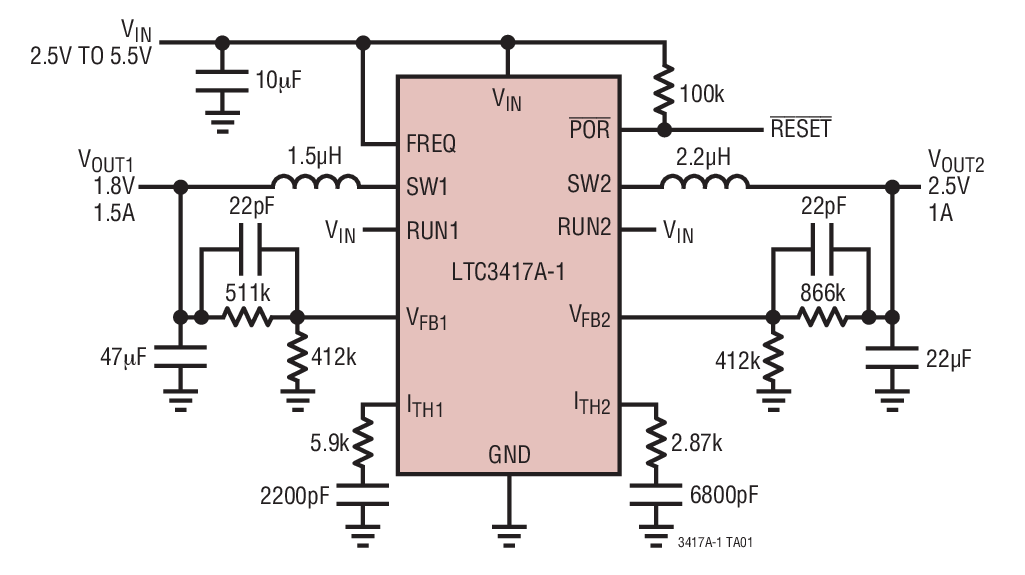

LTC3417A-1典型应用图例一

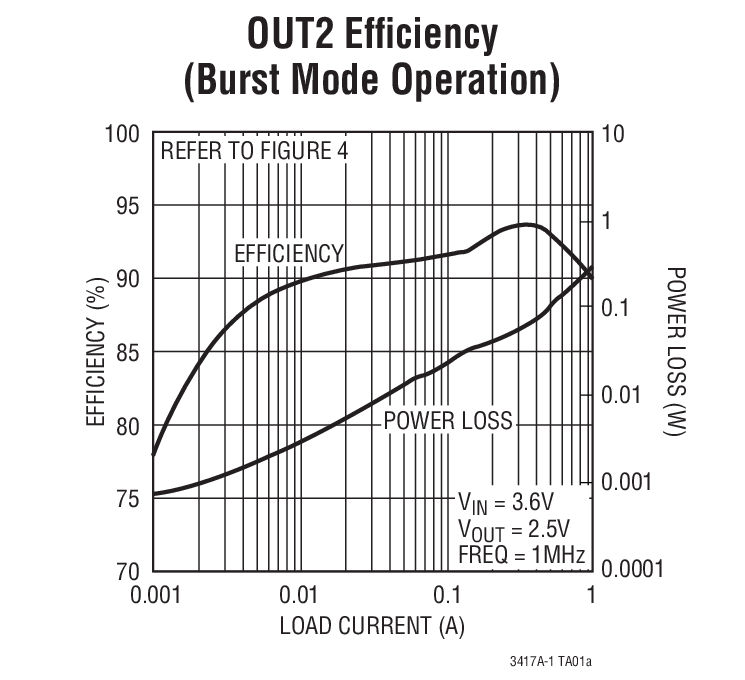

LTC3417A-1典型应用图例二
LTC3417A-1 - 封装图解:

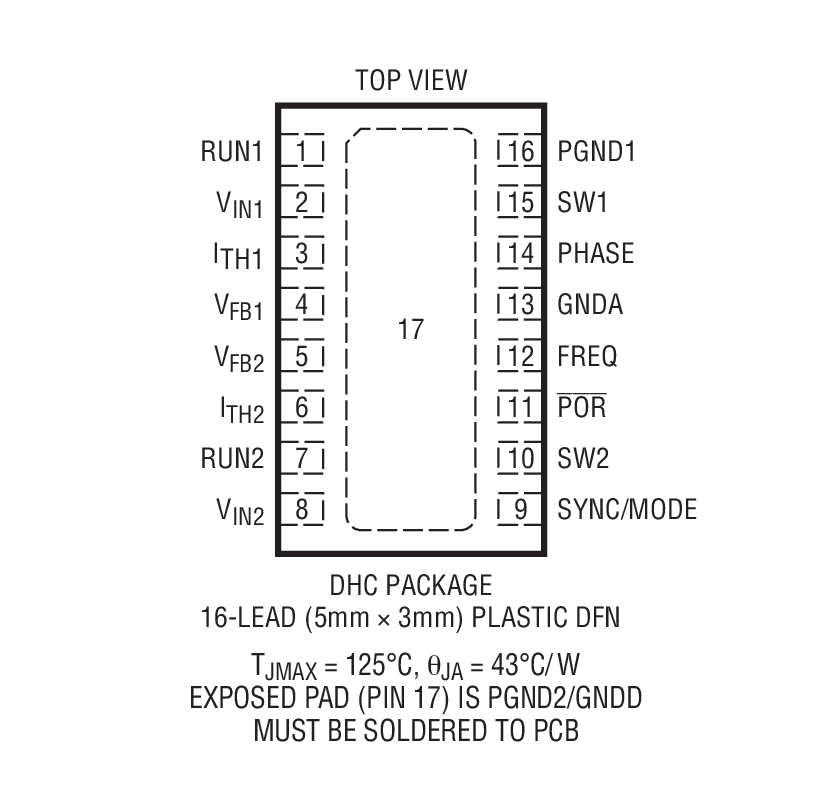

LTC3417A-1封装图解一

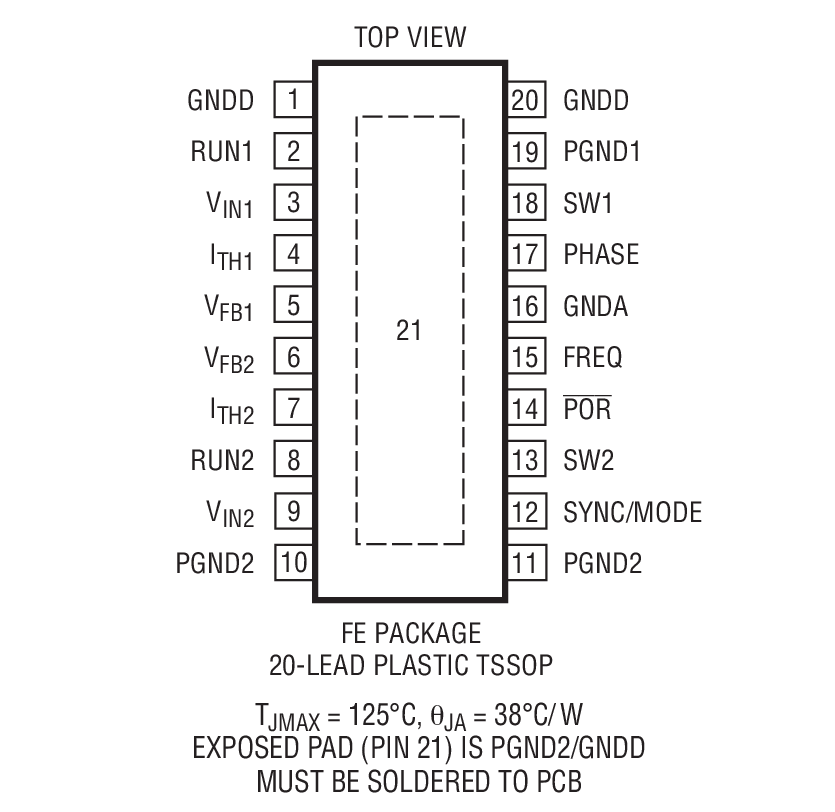

LTC3417A-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3417A-1介绍
LTC3417A-1 - LTC3417A-1是具 POR 的双通道同步 1.5A/1A 4MHz 降压型 DC/DC 稳压器

LTC3417A-1是Linear公司的一款多输出降压产品,LTC3417A-1是具 POR 的双通道同步 1.5A/1A 4MHz 降压型 DC/DC 稳压器,本站介绍了LTC3417A-1的封装应用图解、特点和优点、功能等,并给出了与LTC3417A-1相关的凌力尔特元器件型号供参考。

LTC3417A-1 - 具 POR 的双通道同步 1.5A/1A 4MHz 降压型 DC/DC 稳压器

LTC3417A-1 - 具 POR 的双通道同步 1.5A/1A 4MHz 降压型 DC/DC 稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3417A-1 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。该器件面向中等功率应用,工作输入电压范围为 2.25V 至 5.5V,并具有一个恒定的可编程开关频率,因而允许采用纤巧、低成本的电容器以及高度 ≤2mm 的电感器。每个输出电压可在 0.8V 至 5V 的范围内进行调节。内部同步、低RDS(ON) 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

当任一个输出电压降至调节点以下达 6% 时,漏极开路 POR 引脚电压将走低。输出处于低电平的时间将比电压失调条件的持续时间长150ms。

LTC3417A-1 备有一个用户可选模式输入,使得用户能够在纹波电压与轻负载效率之间进行权衡。突发模式操作可在轻负载条件下提供高效率,而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。一个相位模式引脚可使第二个通道 (相对于第一个通道) 同相运作或异相 180° 运作。异相操作在 VIN 上产生了较低的RMS电流,因此输入电容器上承受的应力较低。

为了进一步延长电池的使用寿命,P 沟道 MOSFET 在压差条件下 (100% 占空比) 连续导通,而且两个通道吸收的总静态电流仅为 100μA。在停机模式中,该器件的吸收电流 <1μA。

特点
  • 高效率:达 95%
  • 1.5A/1A 保证最小输出电流
  • 可同步至外部时钟
  • 上电复位输出
  • 无需肖特基二极管
  • 可编程工作频率:1.5MHz 或可调 (从 0.6MHz 至 4MHz)
  • 低纹波 (<35mVP-P) 突发模式 (Burst Mode) 操作
  • 低接通电阻 RDS(ON) 内部开关
  • 具短路保护功能
  • VIN:2.25V 至 5.5V
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 睡眠模式中的静态电流为 125μA
  • 超低停机电流:IQ < 1μA
  • 低压差操作:100% 占空比
  • 相位引脚负责选择第二个通道关系 (相对于第一个通道的相位)
  • 内部软起动和单独的 RUN 引脚控制
  • 采用小外形耐热增强型 (3mm x 5mm) DFN 和 20 引脚 TSSOP 封装
  • 应用
  • GPS/导航系统
  • 汽车仪表
  • PC 卡
  • 工业电源
  • 通用负载点 DC/DC
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3417AEDHC-1#PBF 5x3 DFN-16 E $4.19 $2.93
    LTC3417AEDHC-1#TRPBF 5x3 DFN-16 E $2.99
    LTC3417AEFE-1#PBF TSSOP-20 E $4.47 $3.13
    LTC3417AEFE-1#TRPBF TSSOP-20 E $3.19
    LTC3417AIDHC-1#TRPBF 5x3 DFN-16 I $3.43
    LTC3417AIFE-1#PBF TSSOP-20 I $5.10 $3.57
    LTC3417AIFE-1#TRPBF TSSOP-20 I $3.63
