LTC3633A技术文档下载:
LTC3633A技术文档产品手册下载
LTC3633A - 典型应用图例:

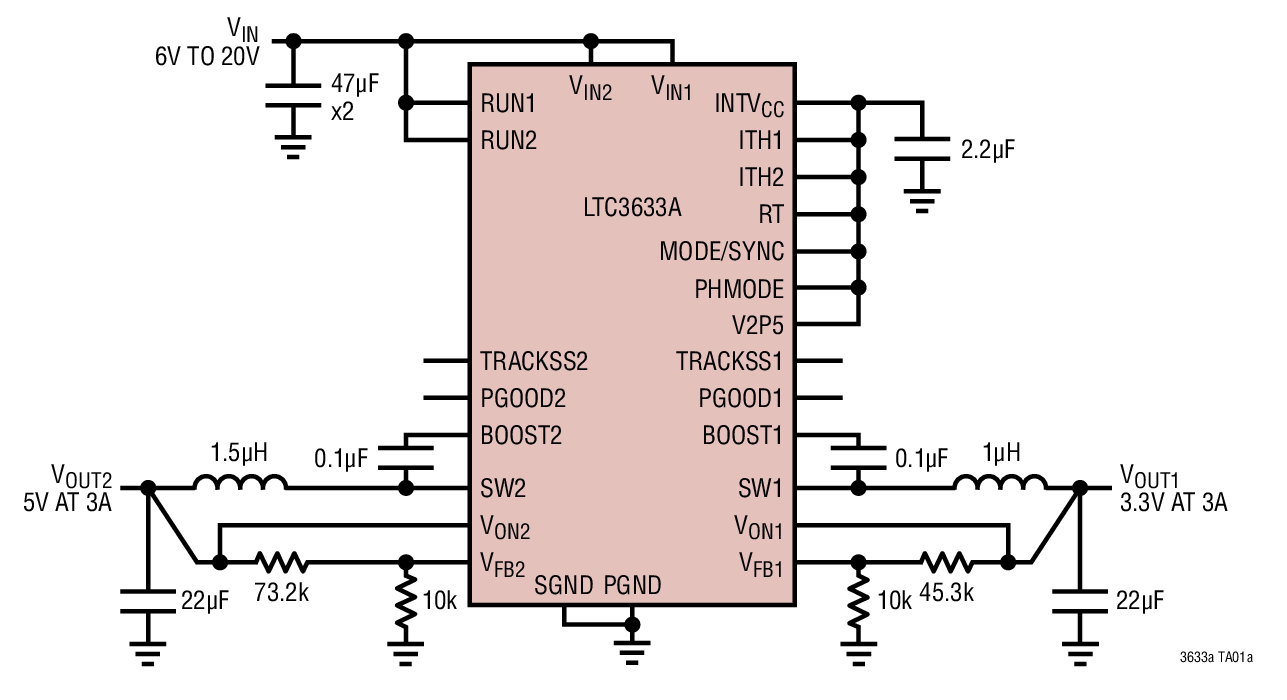

LTC3633A典型应用图例一

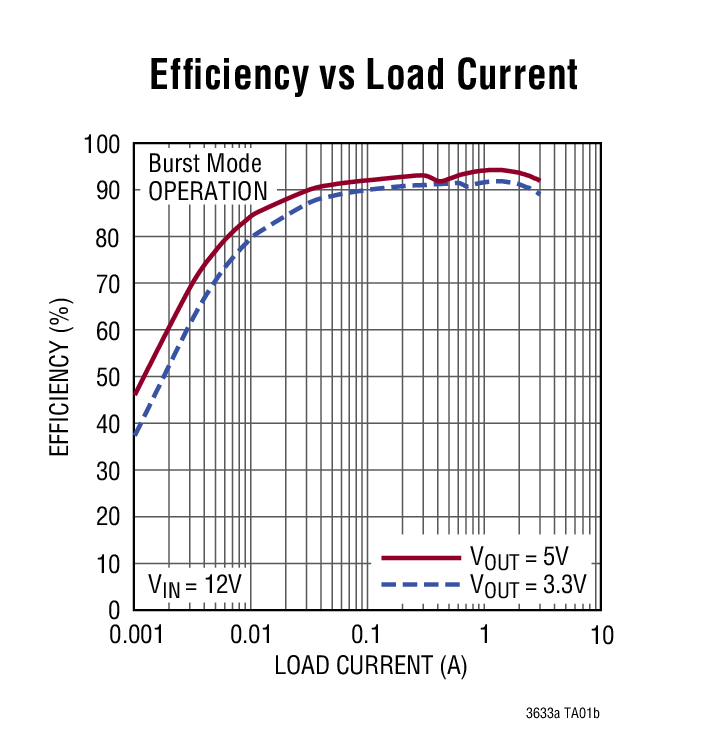

LTC3633A典型应用图例二
LTC3633A - 封装图解:

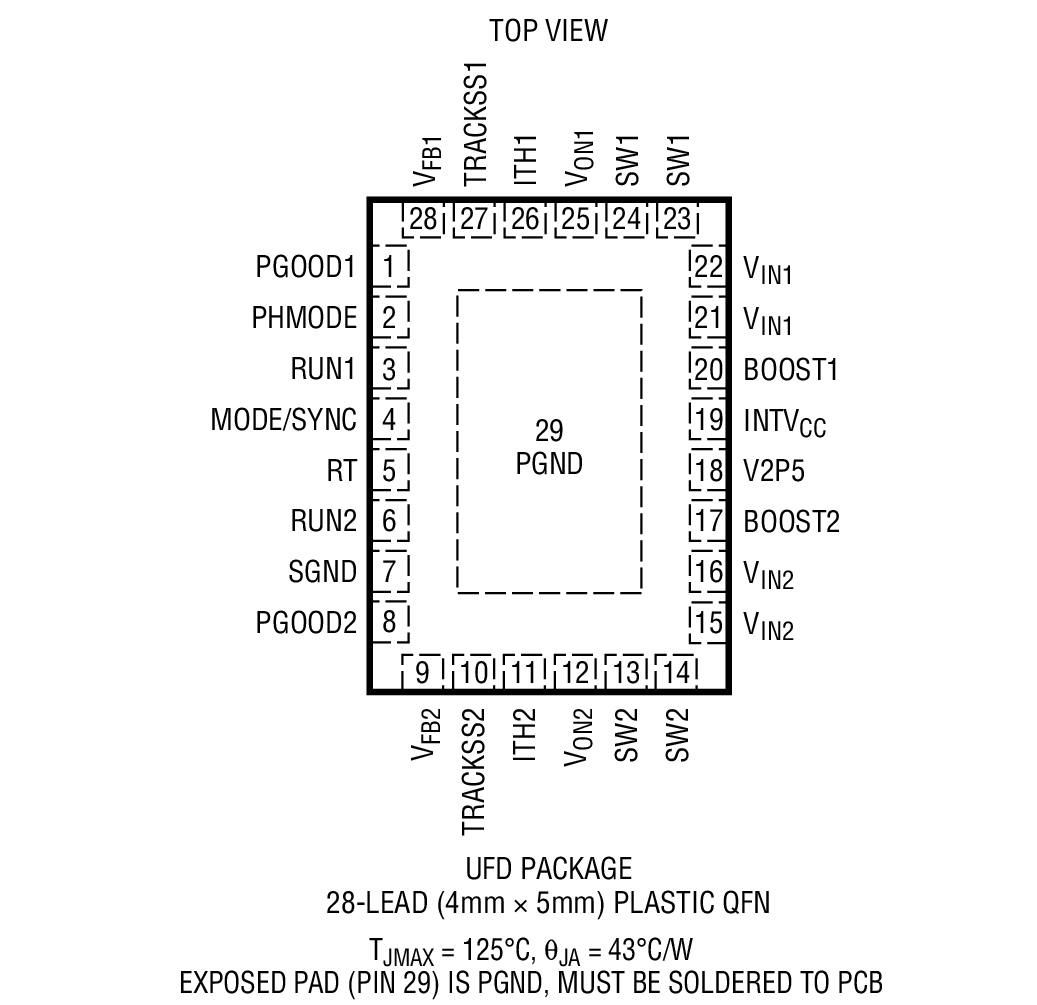

LTC3633A封装图解一

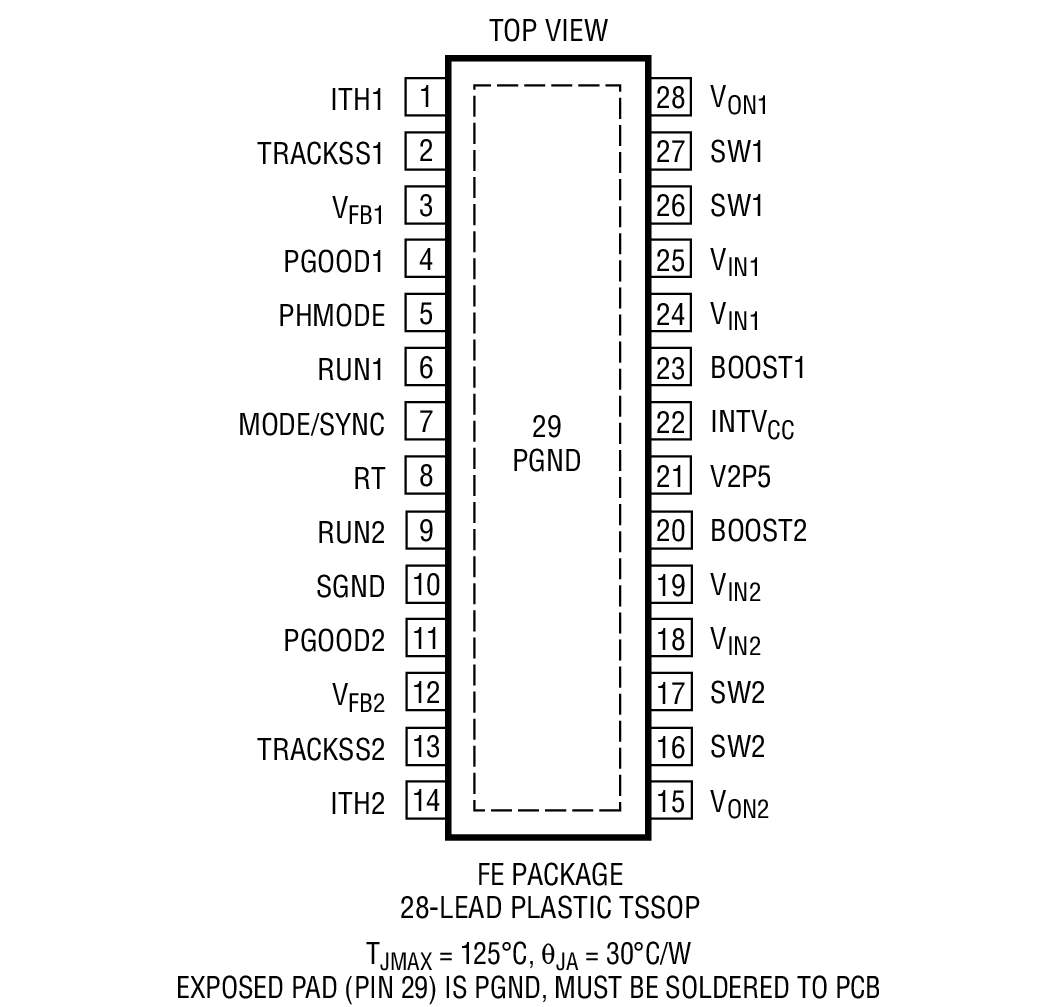

LTC3633A封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3633A介绍
LTC3633A - LTC3633A是双通道、3A、20V、单片式、同步降压型稳压器

LTC3633A是Linear公司的一款多输出降压产品,LTC3633A是双通道、3A、20V、单片式、同步降压型稳压器,本站介绍了LTC3633A的封装应用图解、特点和优点、功能等,并给出了与LTC3633A相关的凌力尔特元器件型号供参考。

LTC3633A - 双通道、3A、20V、单片式、同步降压型稳压器

LTC3633A / LTC3633A-1 - 双通道、3A、20V、单片式、同步降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3633A 是一款高效率、双通道、单片式、同步降压型稳压器,采用一种受控导通时间、电流模式架构,并具有可锁相的开关频率。两个通道能以 180° 异相运行,这放宽了对输入和输出电容的要求。该器件的工作电源电压范围为 3.6V 至 20V,从而使其适合于锂离子电池组以及采用一个 12V 或 5V 电源的负载点电源应用。

工作频率可以利用一个外部电阻器在 500kHz 至 4MHz 的范围内进行设置,并可同步至一个外部时钟信号。高频能力允许使用小的表面贴装型电感器和电容器。这种独特的恒定频率 / 受控导通时间架构非常适合于那些在高频条件下运作、同时要求快速瞬态响应的高降压比应用。一个内部锁相环负责维持内部单触发定时器的导通时间,以与内部时钟或一个外部时钟的频率相匹配。

LTC3633A 可以选择执行强制连续模式或高效率的突发模式操作。LTC3633A 和 LTC3633A-1 的区别在于其输出电压检测范围 (参阅 “工作原理” 部分中的表 1 以了解整个 LTC3633A 产品系列)。

特点
  • 3.6V 至 20V 输入电压范围
  • 每通道的输出电流为 3A
  • 效率高达 95%
  • 低占空比操作:5% (在 2.25MHz)
  • 通道之间的 0° / 180° 可选相移
  • 可调开关频率范围:500kHz 至 4MHz
  • 外部频率同步
  • 电流模式操作以实现卓越的电压和负载瞬态响应
  • 0.6V 基准可容许低输出电压
  • 可由用户来选择的突发模式 (Burst Mode) 操作或强制连续模式操作
  • 输出电压跟踪和软起动能力
  • 短路保护
  • 过压输入和过热保护
  • 电源良好状态输出
  • LTC3633:16V 绝对最大 VIN
  • LTC3633A:20V 绝对最大 VIN,引脚可兼容 LTC3633
  • 扁平 (4mm x 5mm) QFN-28 封装和 28 引脚 TSSOP 封装
  • 应用
  • 分布式电源系统
  • 电池供电型仪器
  • 负载点电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3633AEFE-1#PBF TSSOP-28 E $6.29 $4.40
    LTC3633AEFE-1#TRPBF TSSOP-28 E $4.46
    LTC3633AEFE#PBF TSSOP-28 E $6.29 $4.40
    LTC3633AEFE#TRPBF TSSOP-28 E $4.46
    LTC3633AEUFD-1#PBF 4x5 QFN-28 E $6.07 $4.25
    LTC3633AEUFD-1#TRPBF 4x5 QFN-28 E $4.31
    LTC3633AEUFD#PBF 4x5 QFN-28 E $6.07 $4.25
    LTC3633AEUFD#TRPBF 4x5 QFN-28 E $4.31
    LTC3633AIFE-1#PBF TSSOP-28 I $6.99 $4.89
    LTC3633AIFE-1#TRPBF TSSOP-28 I $4.95
    LTC3633AIFE#PBF TSSOP-28 I $6.99 $4.89
    LTC3633AIFE#TRPBF TSSOP-28 I $4.95
    LTC3633AIUFD-1#PBF 4x5 QFN-28 I $6.74 $4.72
    LTC3633AIUFD-1#TRPBF 4x5 QFN-28 I $4.78
    LTC3633AIUFD#PBF 4x5 QFN-28 I $6.74 $4.72
    LTC3633AIUFD#TRPBF 4x5 QFN-28 I $4.78
