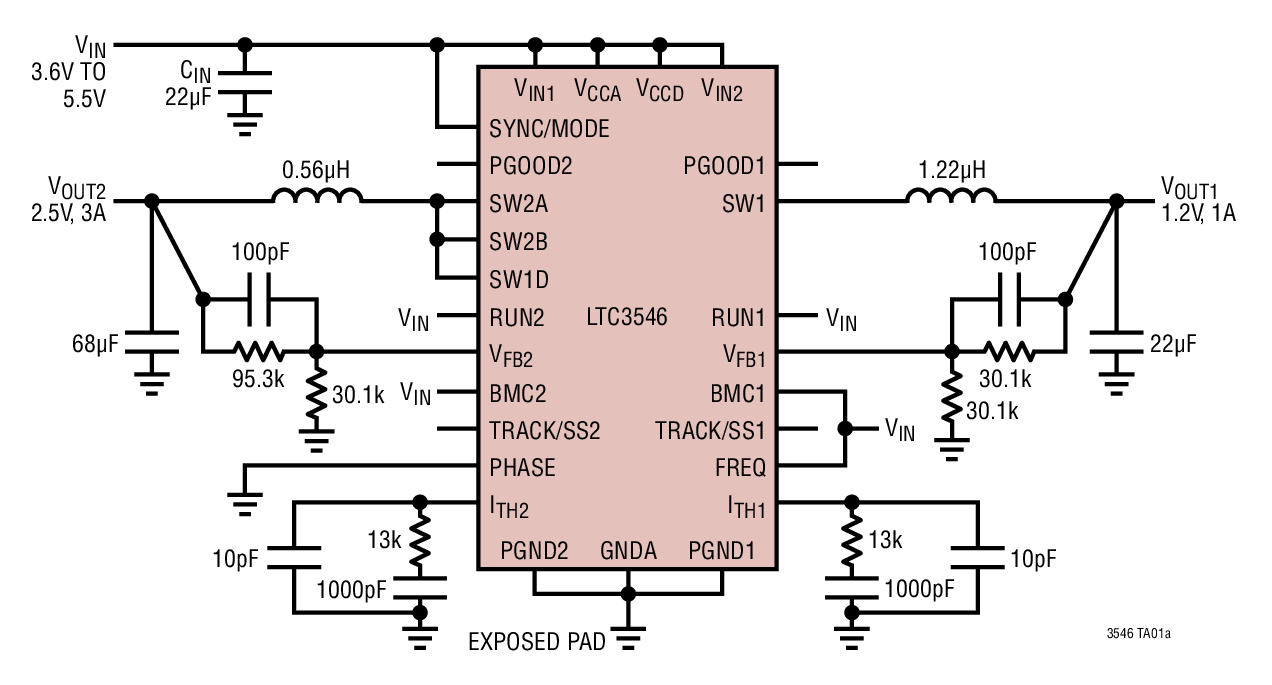

LTC3546典型应用图例一

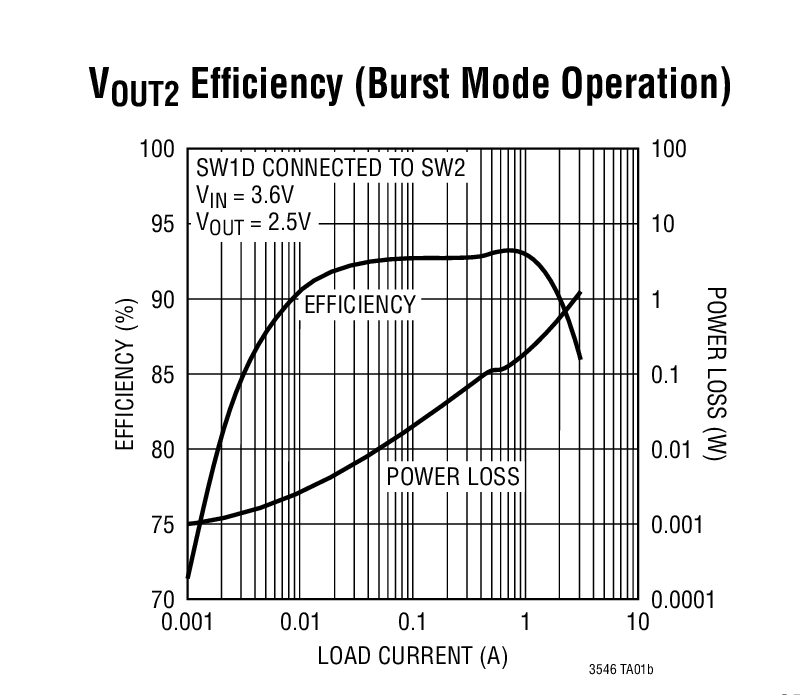

LTC3546典型应用图例二
LTC3546 - 封装图解：

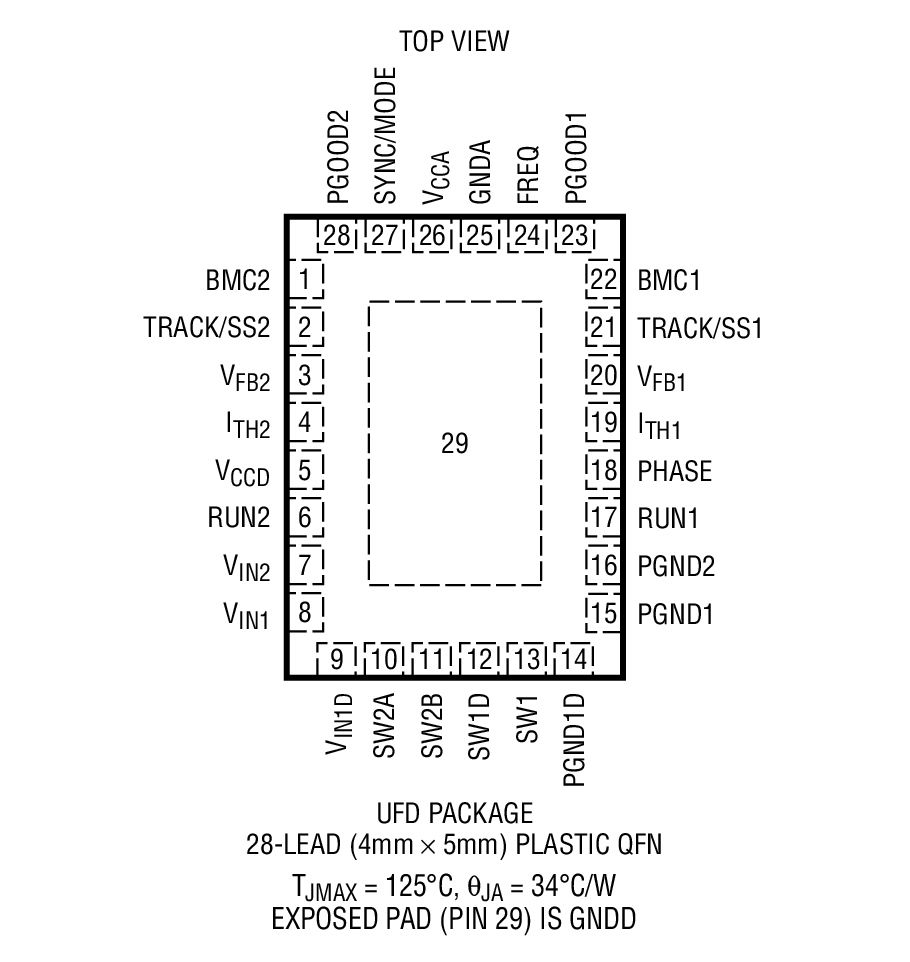

LTC3546封装图解一

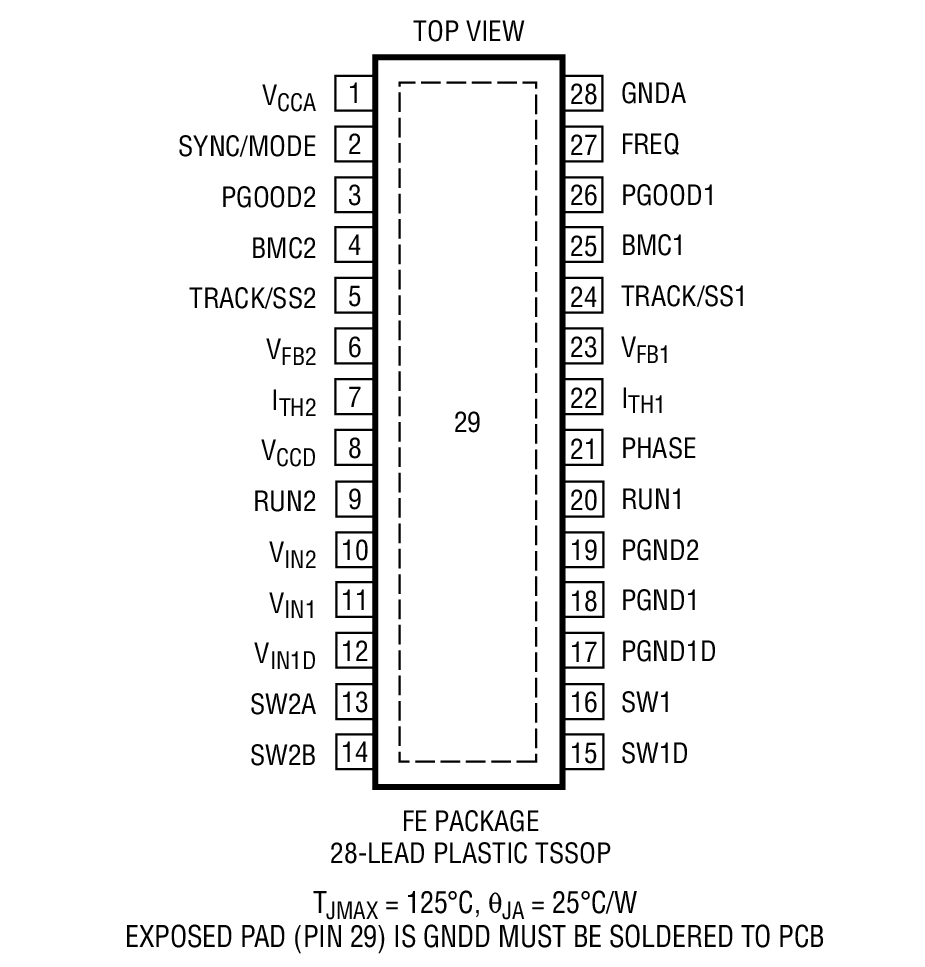

LTC3546封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3546介绍

LTC3546 - LTC3546是双通道、同步、3A/1A 或 2A/2A 可配置降压型 DC/DC 稳压器

LTC3546是LINEAR凌力尔特公司的一款多输出降压产品，LTC3546是LTC3546是双通道、同步、3A/1A 或 2A/2A 可配置降压型 DC/DC 稳压器，本站介绍了LTC3546的封装应用图解、特点和优点、功能等，并给出了与LTC3546相关的LINEAR元器件型号供参考。

LTC3546 - LTC3546是双通道、同步、3A/1A 或 2A/2A 可配置降压型 DC/DC 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3546 - 双通道、同步、3A/1A 或 2A/2A 可配置降压型 DC/DC 稳压器

LTC3546 - 双通道、同步、3A/1A 或 2A/2A 可配置降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3546 是一款双通道、恒定频率、同步降压型 DC/DC 转换器，适合中等功率应用。 该设计包括一个 2A 和一个 1A 主端输出开关。除了具备 2A/1A 电流输出能力之外，还可以外接一个 1A 从属输出开关至任一个主端输出，以构成 3A/1A 双通道稳压器或 2A/2A 双通道稳压器配置。

电源操作范围为 2.25V 至 5.5V。开关频率可被设定为 2.25MHz，可调范围为 0.75MHz 至 4MHz，或同步至一个外部时钟。每个输出的可调范围从 0.6V 至 5V，并具有接通电源跟踪功能。内部同步低 RDS(ON) 电源开关在未使用外部肖特基二极管的情况下提供了高效率。

用户可选模式 (突发模式操作、脉冲跳跃和强制连续操作) 能够在纹波噪声和功率效率之间进行权衡折衷。突发模式操作可在轻负载条件下实现高效率。脉冲跳跃方式则能够在轻负载时提供低纹波噪声。

该器件能够提供低压差配置，而且两个通道均可在 100% 占空比条件下运作。在停机模式中，该器件的吸收电流 <1μA。

特点
  • VIN 范围：2.25V 至 5.5V
  • VOUT 范围：0.6V 至 5V
  • 可编程频率运作：2.25MHz 或可调 (0.75MHz 至 4MHz)
  • 低 RDS(ON) 内部开关
  • 高效率：达 96%
  • 无需肖特基二极管
  • 短路保护功能
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 低纹波突发模式 (Burst Mode) 操作 (30mVP-P)，IQ = 160μA
  • 超低停机电流：IQ < 1μA
  • 低压差操作：100% 占空比
  • 用于每个通道的电源良好输出
  • 外部或内部的可编程突发电平
  • 外部或内部软起动或电源跟踪
  • 采用耐热增强型 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装
    • 应用
  • PDA / 超移动 PC
  • PC 卡
  • 无线和 DSL 调制解调器
  • 负载点 DC/DC 转换
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3546EFE#PBF TSSOP-28 E $5.57 $3.90
    LTC3546EFE#TRPBF TSSOP-28 E $3.96
    LTC3546EUFD#PBF 4x5 QFN-28 E $5.36 $3.75
    LTC3546EUFD#TRPBF 4x5 QFN-28 E $3.81
    LTC3546IFE#PBF TSSOP-28 I $6.56 $4.59
    LTC3546IFE#TRPBF TSSOP-28 I $4.65
    LTC3546IUFD#PBF 4x5 QFN-28 I $6.30 $4.41
    LTC3546IUFD#TRPBF 4x5 QFN-28 I $4.47
