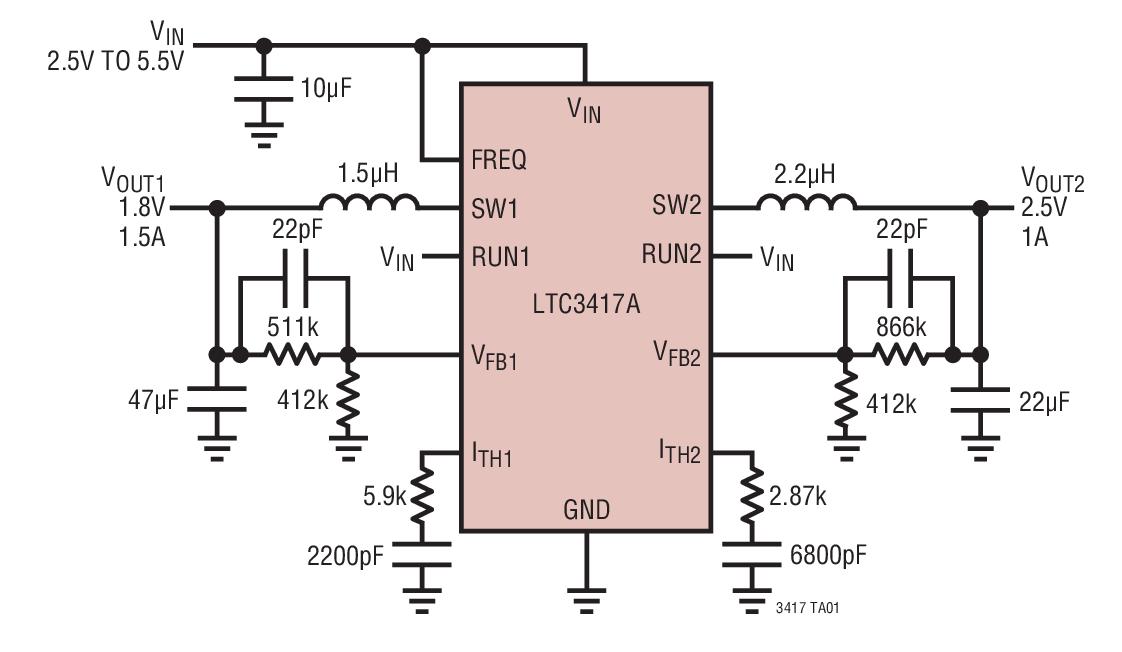

LTC3417A典型应用图例一

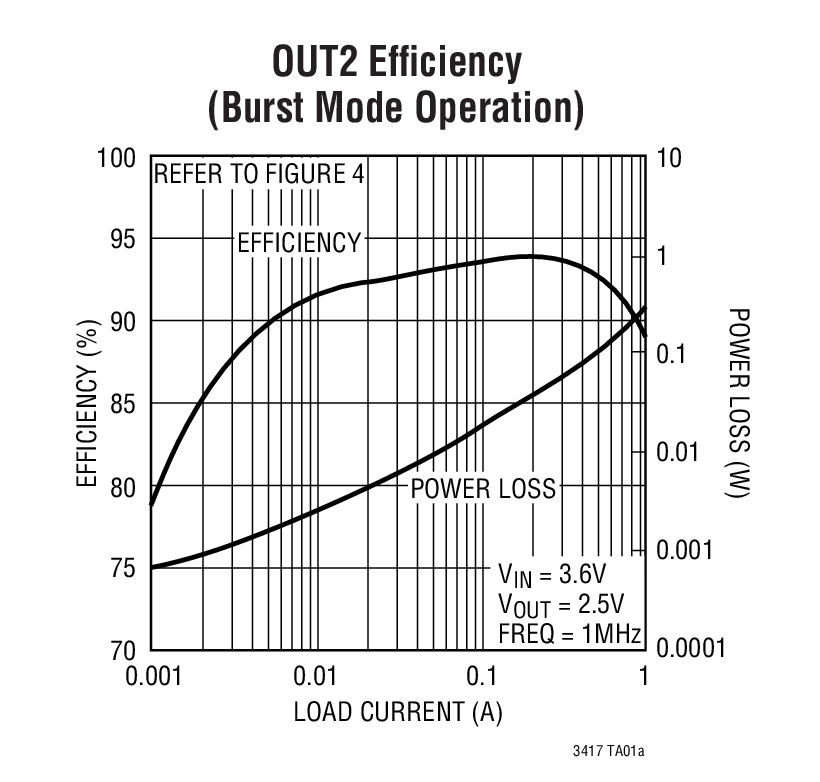

LTC3417A典型应用图例二
LTC3417A - 封装图解：

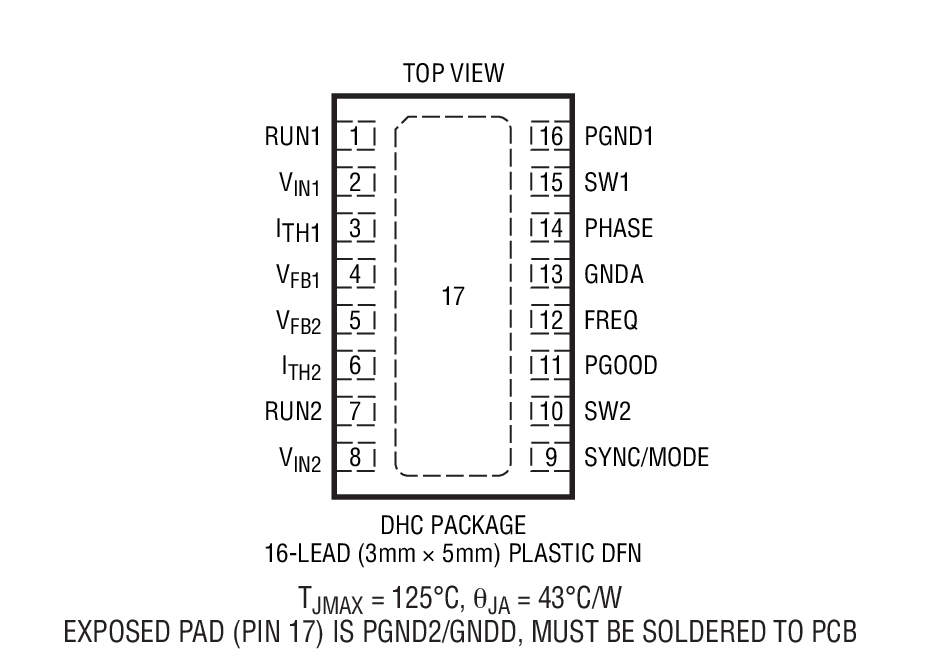

LTC3417A封装图解一

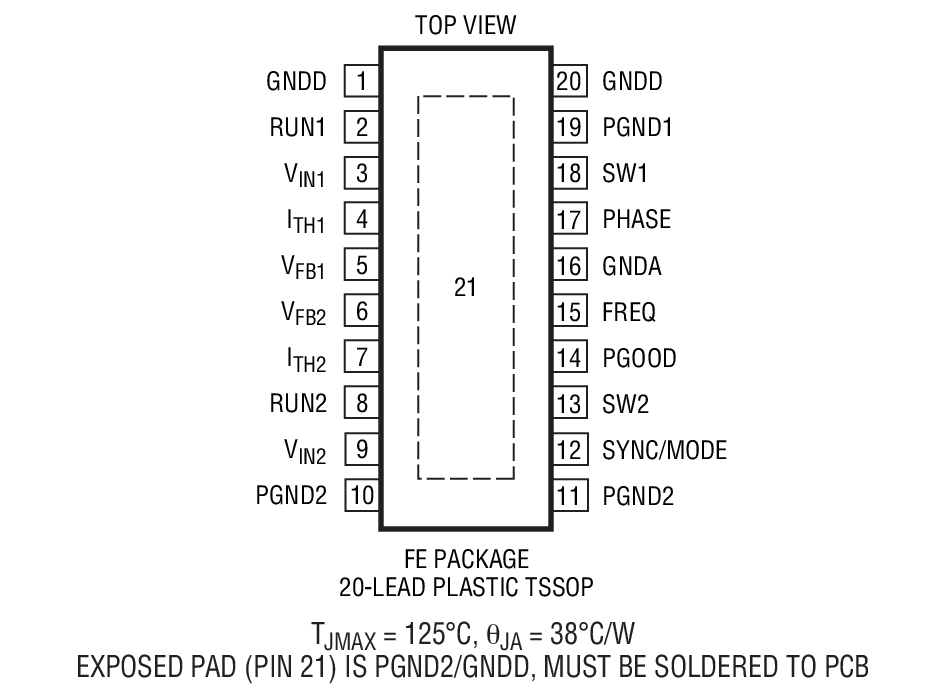

LTC3417A封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3417A介绍

LTC3417A - LTC3417A是双通道同步 1.5A / 1A 4MHz 降压型 DC/DC 稳压器

LTC3417A是LINEAR凌力尔特公司的一款多输出降压产品，LTC3417A是LTC3417A是双通道同步 1.5A / 1A 4MHz 降压型 DC/DC 稳压器，本站介绍了LTC3417A的封装应用图解、特点和优点、功能等，并给出了与LTC3417A相关的LINEAR元器件型号供参考。

LTC3417A - LTC3417A是双通道同步 1.5A / 1A 4MHz 降压型 DC/DC 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3417A - 双通道同步 1.5A / 1A 4MHz 降压型 DC/DC 稳压器

LTC3417A - 双通道同步 1.5A / 1A 4MHz 降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3417A 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。该器件面向中等功率应用，工作输入电压范围为 2.25V 至 5.5V，并具有一个恒定的可编程开关频率，因而允许采用纤巧、低成本的电容器以及高度 ≤2mm 的电感器。每个输出电压可在 0.8V 至 5V 的范围内进行调节。内部同步、低 RDS(ON) 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

LTC3417A 备有一个用户可选模式输入，使得用户能够在纹波电压与轻负载效率之间进行权衡。突发模式 (Burst Mode) 操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。一个相位模式引脚可使第二个通道 (相对于第一个通道) 同相运作或异相 180° 运作。异相操作在 VIN 上产生了较低的 RMS 电流，因此输入电容器上的 RMS 降额较低。

为了进一步延长电池的使用寿命，P 沟道 MOSFET 在压差条件下 (100% 占空比) 连续导通，而且两个通道吸收的总静态电流仅为 100μA。在停机模式中，该器件的吸收电流 <1μA。

特点
  • 高效率：达 95%
  • 1.5A / 1A 保证最小输出电流
  • 可同步至外部时钟
  • 无需肖特基二极管
  • 可编程工作频率：1.5MHz 或可调 (从 0.6MHz 至 4MHz)
  • 低 RDS(ON) 内部开关
  • 短路保护
  • VIN：2.25V 至 5.5V
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 睡眠模式中的静态电流为 125μA
  • 超低停机电流：IQ < 1μA
  • 低压差操作：100% 占空比
  • 电源良好输出
  • 相位引脚负责选择第二个通道关系 (相对于第一个通道的相位)
  • 内部软起动和单独的 RUN 引脚控制
  • 采用小外形耐热增强型 (5mm x 3mm) DFN 和 20 引脚 TSSOP 封装
    • 应用
  • GPS / 导航
  • 数码相机
  • PC 卡
  • 无线和 DSL 调制解调器
  • 通用负载点 DC/DC
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3417AEDHC 5x3 DFN-16 E $4.93 $3.45
    LTC3417AEDHC#PBF 5x3 DFN-16 E $4.93 $3.45
    LTC3417AEDHC#TR 5x3 DFN-16 E $3.51
    LTC3417AEDHC#TRPBF 5x3 DFN-16 E $3.51
    LTC3417AEFE TSSOP-20 E $5.21 $3.65
    LTC3417AEFE#PBF TSSOP-20 E $5.21 $3.65
    LTC3417AEFE#TR TSSOP-20 E $3.71
    LTC3417AEFE#TRPBF TSSOP-20 E $3.71
    LTC3417AIDHC-1#PBF 5x3 DFN-16 I $4.82 $3.37
    LTC3417AIFE TSSOP-20 I $6.00 $4.20
    LTC3417AIFE#PBF TSSOP-20 I $6.00 $4.20
    LTC3417AIFE#TR TSSOP-20 I $4.26
    LTC3417AIFE#TRPBF TSSOP-20 I $4.26
