当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3417A-2
LTC3417A-2技术文档下载：
LTC3417A-2技术文档产品手册下载
LTC3417A-2 - 典型应用图例：

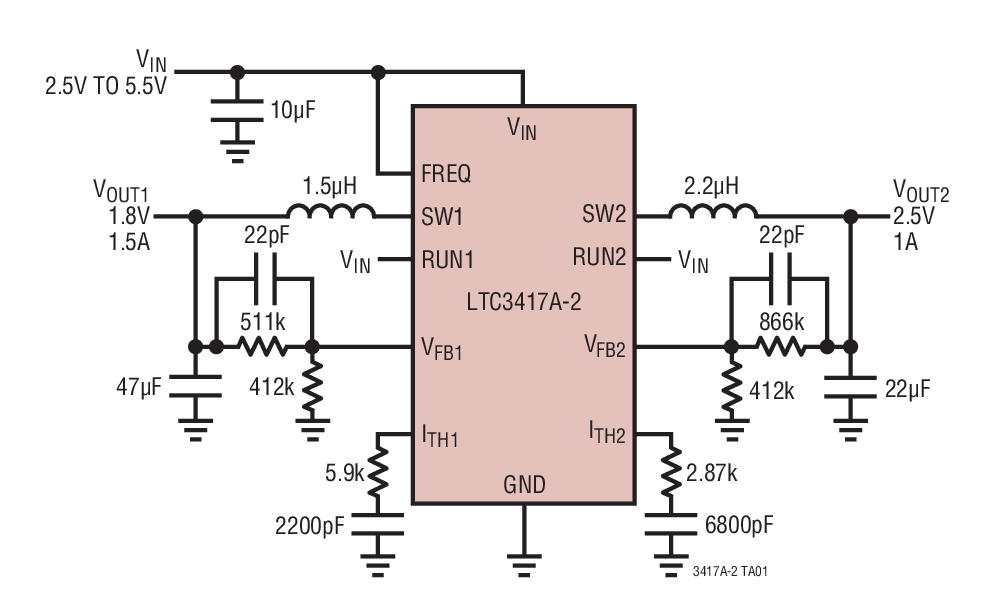

LTC3417A-2典型应用图例一

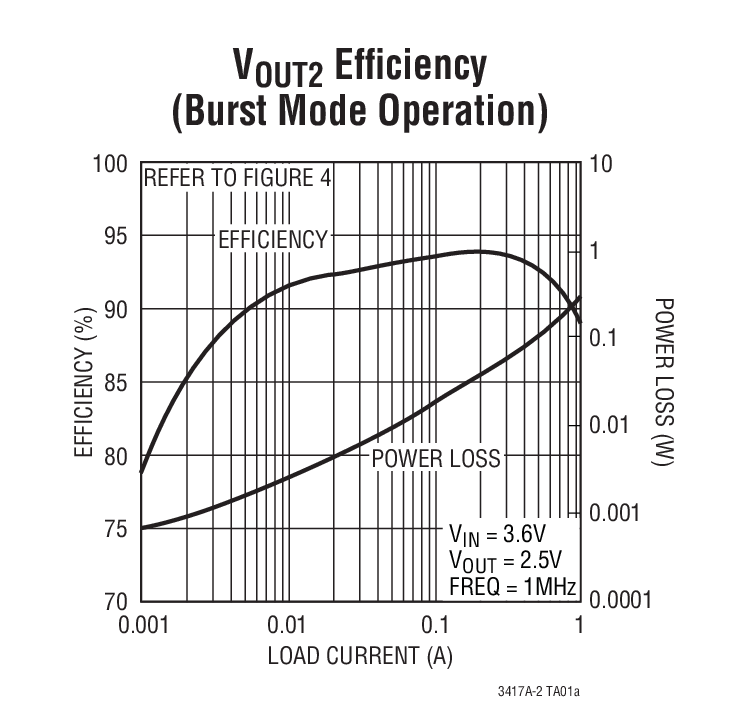

LTC3417A-2典型应用图例二
LTC3417A-2 - 封装图解：

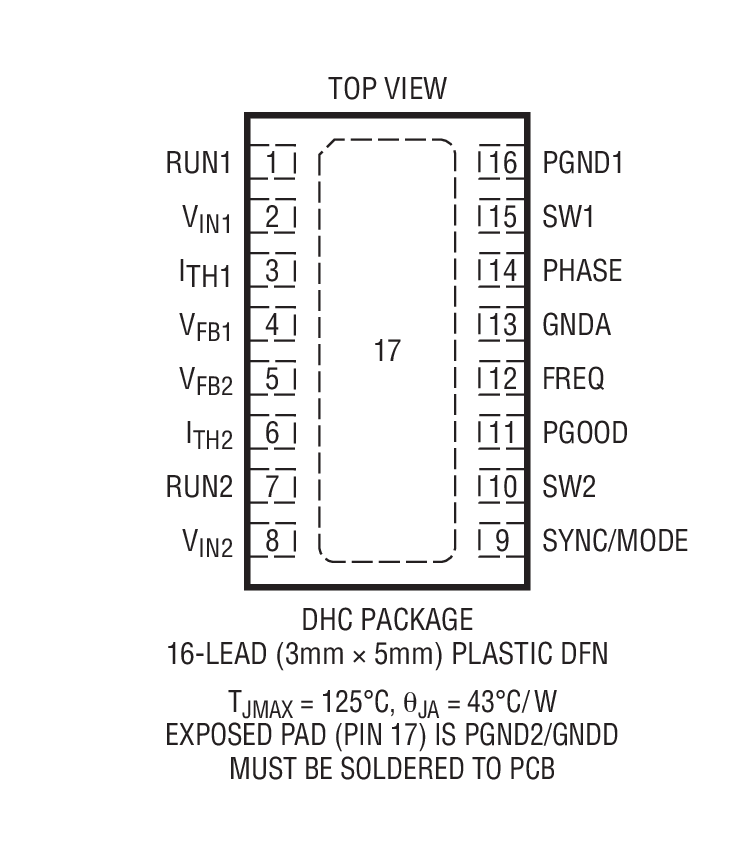

LTC3417A-2封装图解一

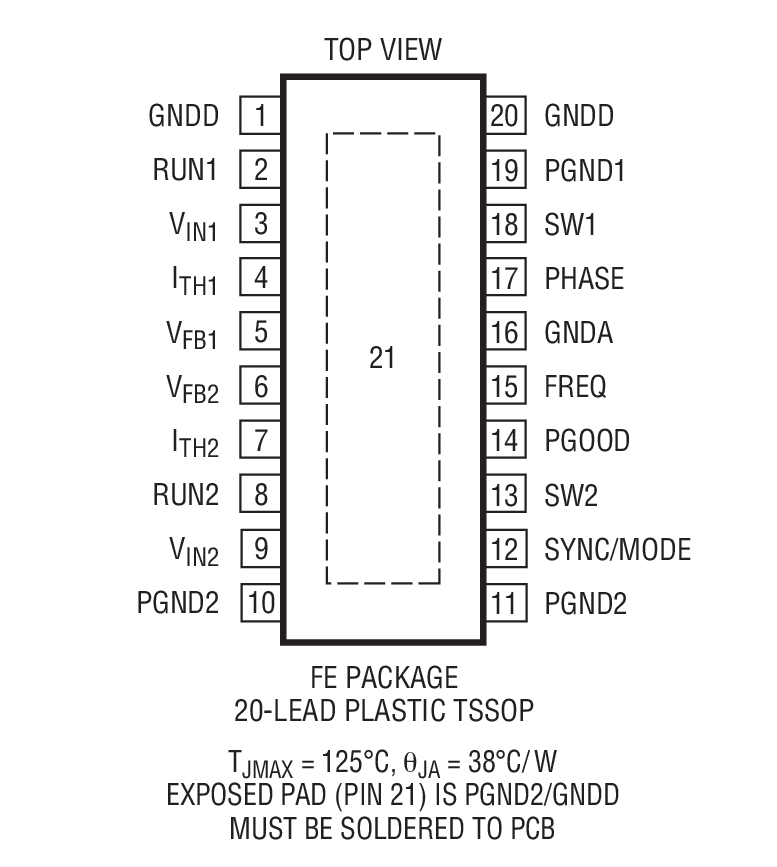

LTC3417A-2封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3417A-2介绍

LTC3417A-2 - LTC3417A-2是双通道、同步、1.5A/1A、4MHz、降压型 DC/DC 稳压器

LTC3417A-2是LINEAR凌力尔特公司的一款多输出降压产品，LTC3417A-2是LTC3417A-2是双通道、同步、1.5A/1A、4MHz、降压型 DC/DC 稳压器，本站介绍了LTC3417A-2的封装应用图解、特点和优点、功能等，并给出了与LTC3417A-2相关的LINEAR元器件型号供参考。

LTC3417A-2 - LTC3417A-2是双通道、同步、1.5A/1A、4MHz、降压型 DC/DC 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3417A-2 - 双通道、同步、1.5A/1A、4MHz、降压型 DC/DC 稳压器

LTC3417A-2 - 双通道、同步、1.5A/1A、4MHz、降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3417A-2 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。该器件是为中等功率应用，工作输入电压范围为 2.25V 至 5.5V，并具有一个恒定的可编程开关频率，因而允许采用纤巧、低成本的电容器以及高度 ≤ 2mm的电感器。每个输出电压可在 0.8V 至 5V 的范围内进行调节。内部同步、低 RDS(ON) 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

LTC3417A-2 备有一个用户可选模式输入，使得用户能够在纹波电压与轻负载效率之间进行权衡。突发模式操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。一个相位模式引脚可使第二个通道 (相对于第一个通道) 同相运作或异相 180° 运作。异相操作在 VIN 上产生了较低的 RMS 电流，因此输入电容器上承受的应力较低。

为了进一步延长电池的使用寿命，P 沟道 MOSFET 在压差条件下 (100% 占空比) 连续导通，而且两个通道吸收的总静态电流仅为 100μA。在停机模式中，该器件的吸收电流 <1μA。

特点
  • 高效率：达 95%
  • 1.5A/1A 保证最小输出电流
  • 可同步至外部时钟
  • 无需肖特基二极管
  • 可编程工作频率：1.5MHz 或可调 (0.6MHz 至 4MHz)
  • 低纹波 (< 35mVP-P) 突发模式 (Burst Mode) 操作 IQ：125μA (在睡眠模式)
  • 低 RDS(ON) 内部开关
  • 具短路保护功能
  • VIN：2.25V 至 5.5V
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 超低停机电流：IQ < 1μA
  • 低压差操作：100% 占空比
  • 电源良好输出
  • 相位引脚负责选择第二个通道关系 (相对于第一个通道的相位)
  • 内部软起动和单独的 RUN 引脚控制
  • 采用小外形耐热增强型 (5mm x 3mm) DFN 和 20 引脚 TSSOP 封装
    • 应用
  • GPS/导航系统
  • 汽车仪表
  • PC 卡
  • 工业电源
  • 通用负载点 DC/DC
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3417AEDHC-2#PBF 5x3 DFN-16 E $4.19 $2.93
    LTC3417AEDHC-2#TRPBF 5x3 DFN-16 E $2.99
    LTC3417AEFE-2#PBF TSSOP-20 E $4.47 $3.13
    LTC3417AEFE-2#TRPBF TSSOP-20 E $3.19
    LTC3417AIDHC-2#PBF 5x3 DFN-16 I $4.82 $3.37
    LTC3417AIDHC-2#TRPBF 5x3 DFN-16 I $3.43
    LTC3417AIFE-2#PBF TSSOP-20 I $5.10 $3.57
    LTC3417AIFE-2#TRPBF TSSOP-20 I $3.63
