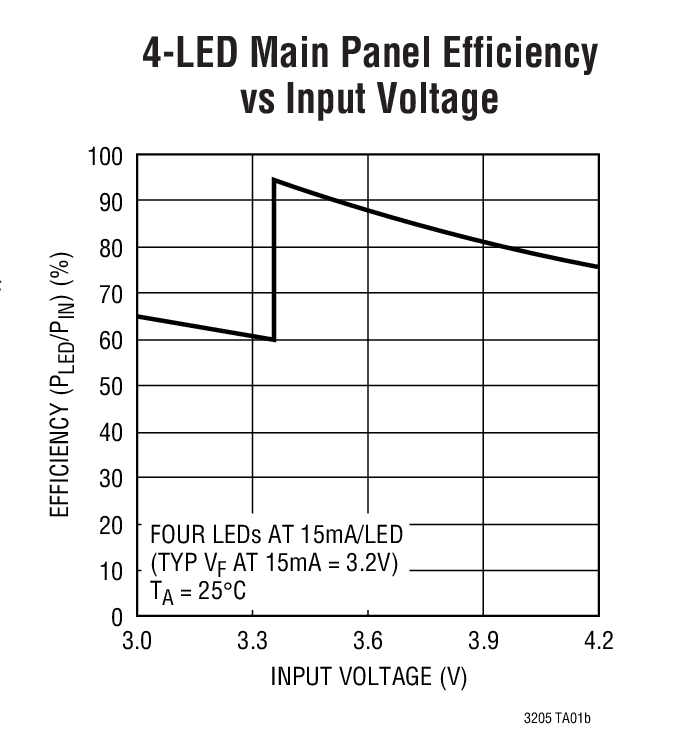

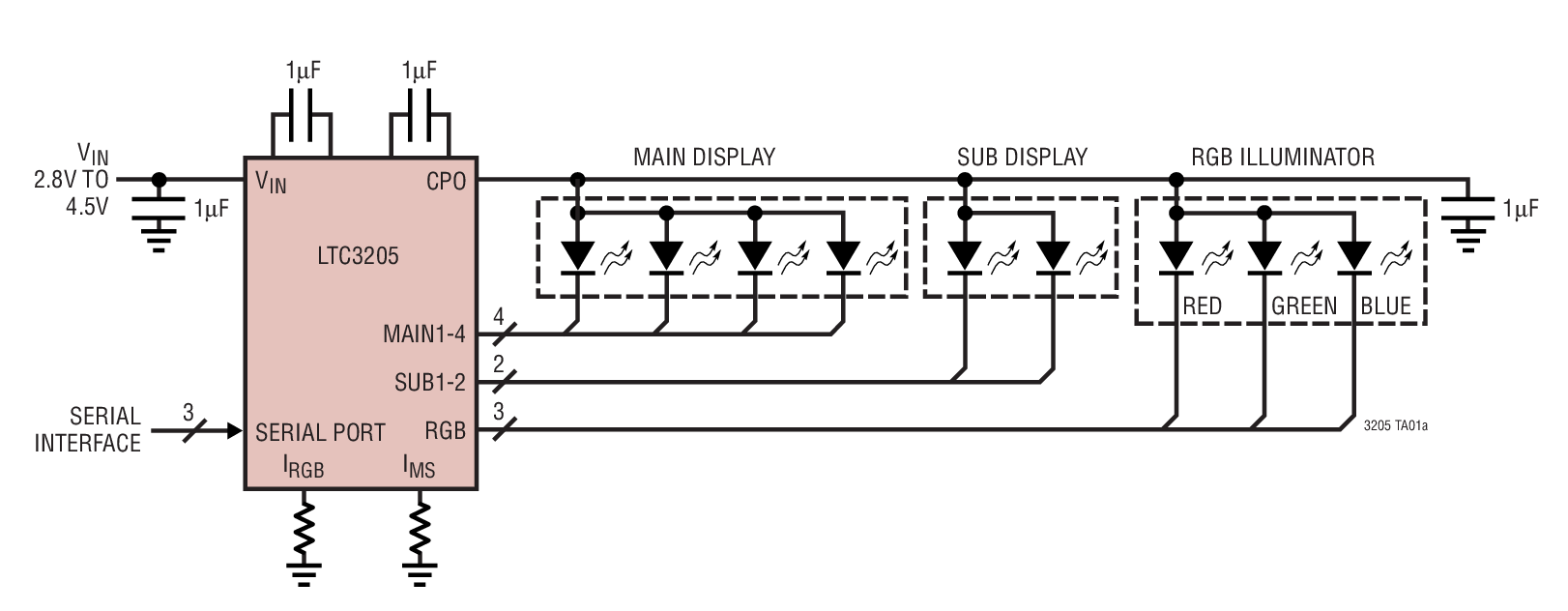

LTC3205 - 典型应用图例：

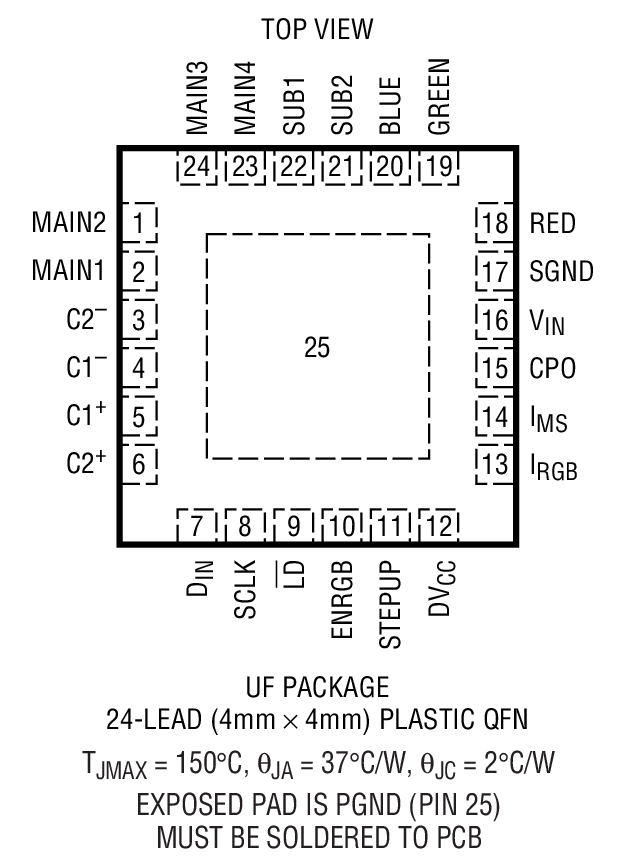

LTC3205 - 封装图解：
LINEAR凌力尔特芯片：
- LT8641EUDC#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1550LCS8-4.1#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3086IR#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC1412IG#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT1469IS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2357HLX-16#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC1482CMS8#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT1797IS5#TRM - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1460FCMS8-10#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LT3086ER#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2640CTS8-HZ10#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT4276CIUFD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- LT3029IDE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2668IUJ-12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC2603A-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC4068XEDD-4.2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC1350CG#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT3081IDF#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2365IS6#TRMPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC1606ACSW#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
LTC3205 - LTC3205是多显示屏 LED 控制器
LTC3205是LINEAR凌力尔特公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3205是LTC3205是多显示屏 LED 控制器，本站介绍了LTC3205的封装应用图解、特点和优点、功能等，并给出了与LTC3205相关的LINEAR元器件型号供参考。
LTC3205 - LTC3205是多显示屏 LED 控制器 - 无电感器型 (充电泵) LED 驱动器 - 电源管理 - 凌力尔特
LTC3205 - 多显示屏 LED 控制器
LTC3205 - 多显示屏 LED 控制器 - Linear Technology（凌力尔特）
功能描述
LTC3205 是一款高集成度的多显示屏 LED 控制器。该器件包括一个高效、低噪声分数升压/ 降压型充电泵，用于为主和副白光LED显示屏以及一个 RGB 彩色 LED 显示屏供电。LTC3205 只需要 4 个小型陶瓷电容器和两个电阻器即可形成一个完整的三屏 LED 电源和电流控制器。
主/ 副显示屏以及 RGB 显示屏的最大电流均由一个电阻器来单独设定。每个 LED 的电流由一个内部电流源来控制。所有显示屏的调光和 ON/OFF 控制均通过一个三线式串行接口来完成。主和副显示屏具有四种调光状态，而红、绿和蓝LED 可通过内部 PWM 获得 16 种调光状态，从而实现了多达 4096 种色彩组合。
LTC3205 的充电泵可根据 VIN 和 LED 前向电压条件来优化效率。该器件在降压模式中上电，并在任何被使能的 LED 电流源开始进入压降状态时立即自动转换至升压模式。内部电路在起动和模式转换过程中可对浪涌电流和过高的输入噪声起到保护作用。
LTC3205 采用扁平 24 引脚 (4mm×4mm x 0.8mm) QFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3205EUF | 4x4 QFN-24 | E | $3.00 | $2.10 |
| LTC3205EUF#PBF | 4x4 QFN-24 | E | $3.00 | $2.10 |
| LTC3205EUF#TR | 4x4 QFN-24 | E | $2.20 | |
| LTC3205EUF#TRPBF | 4x4 QFN-24 | E | $2.20 | |
| LTC3205XEUF | 4x4 QFN-24 | E | $2.19 | $1.85 |
| LTC3205XEUF#PBF | 4x4 QFN-24 | E | $2.19 | $1.85 |
| LTC3205XEUF#TR | 4x4 QFN-24 | E | $1.95 | |
| LTC3205XEUF#TRPBF | 4x4 QFN-24 | E | $1.95 |
