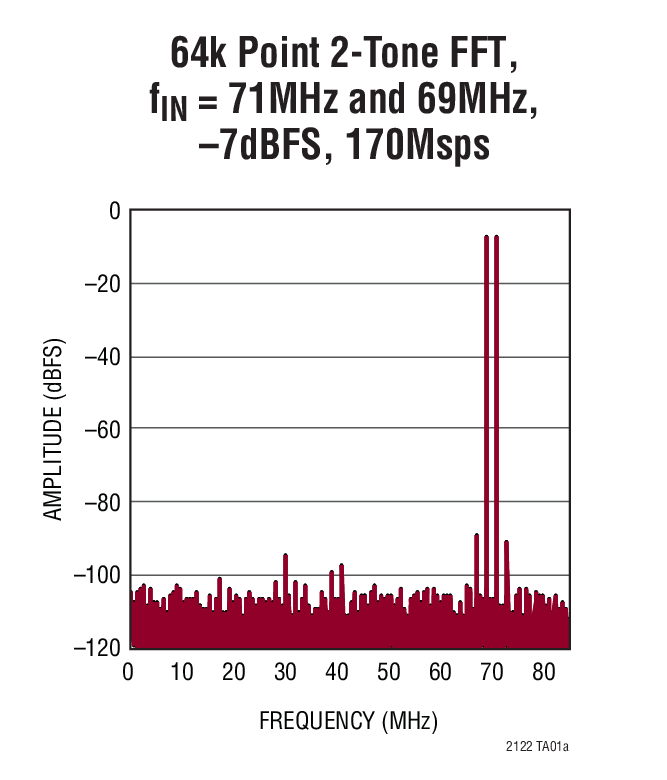

LTC2122 是一款两通道、同时采样 170Msps、14 位 A/D 转换器，其具有串行 JESD204B 输出。该器件专为对高频、宽动态范围信号进行数字化处理而设计。它非常适合于要求苛刻的通信应用，其 AC 性能包括 70dB SNR 和 90dB 无杂散动态范围 (SFDR)。1.25GHz 输入带宽允许 ADC 进行高频欠采样。

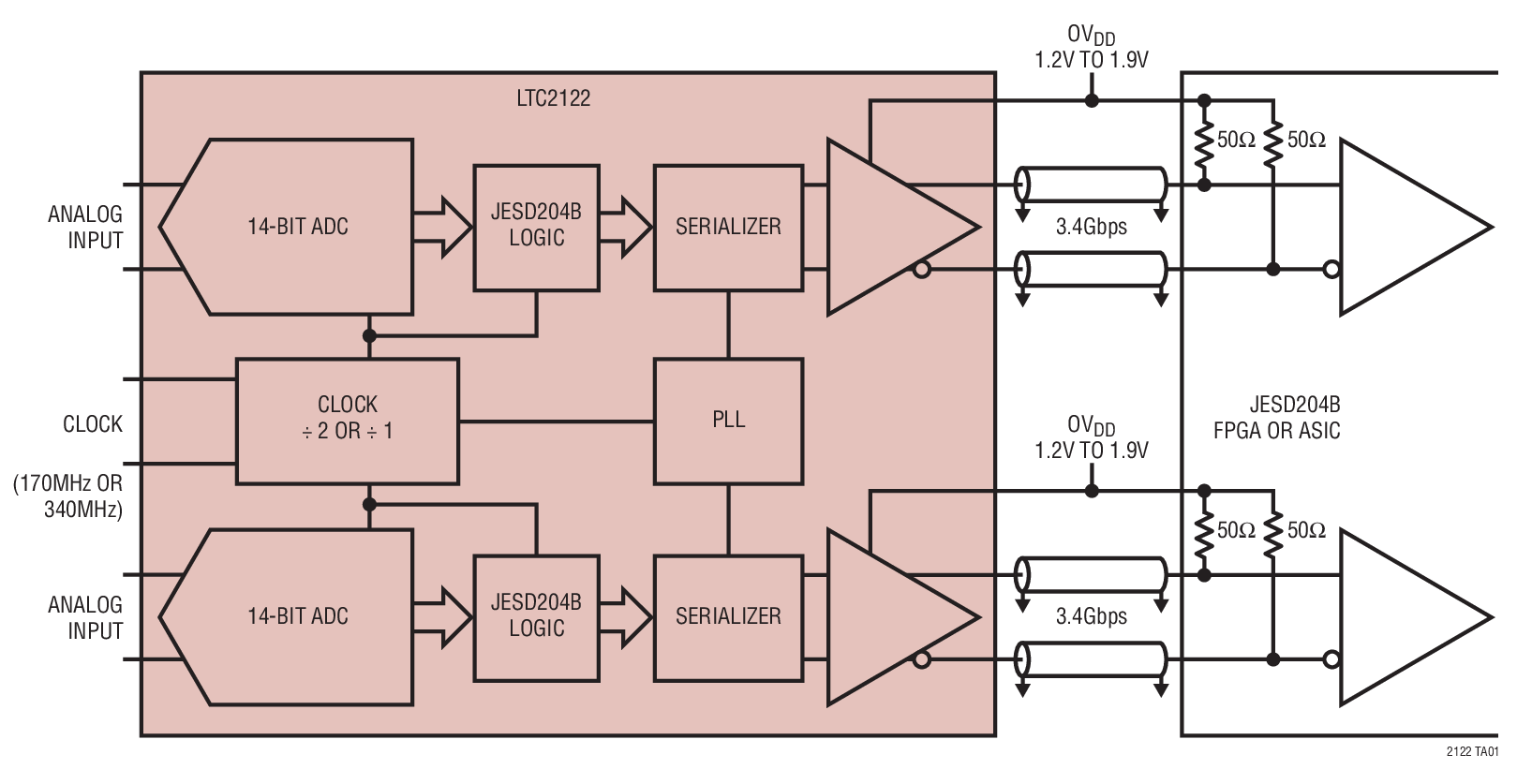

JESD204B 串行接口通过尽量减少所需的数据线数目简化了 PCB 设计。在 170Msps 采样速率下，仅需要两个 3.4Gbps 输出线道。对于 150Msps 以下的采样速率，两个 ADC 可以共用同一个高达 6.0Gbps 的输出线道。

可以利用正弦波、PECL 或 LVDS 信号对 DEVCLK+ 和 DEVCLK– 输入进行差分驱动。一个任选的时钟一比二分频电路或时钟占空比稳定器在全速和多种时钟占空比条件下保持了高性能。
