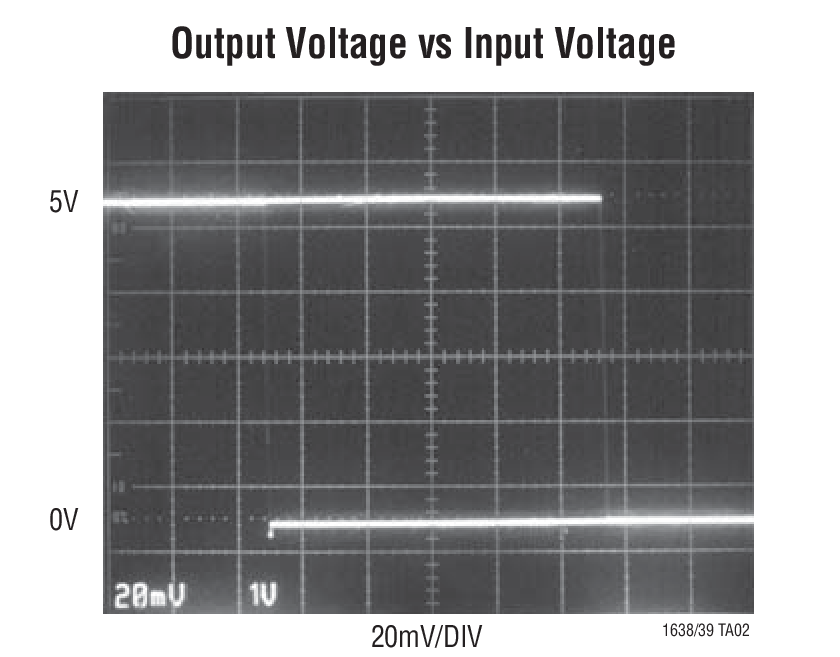

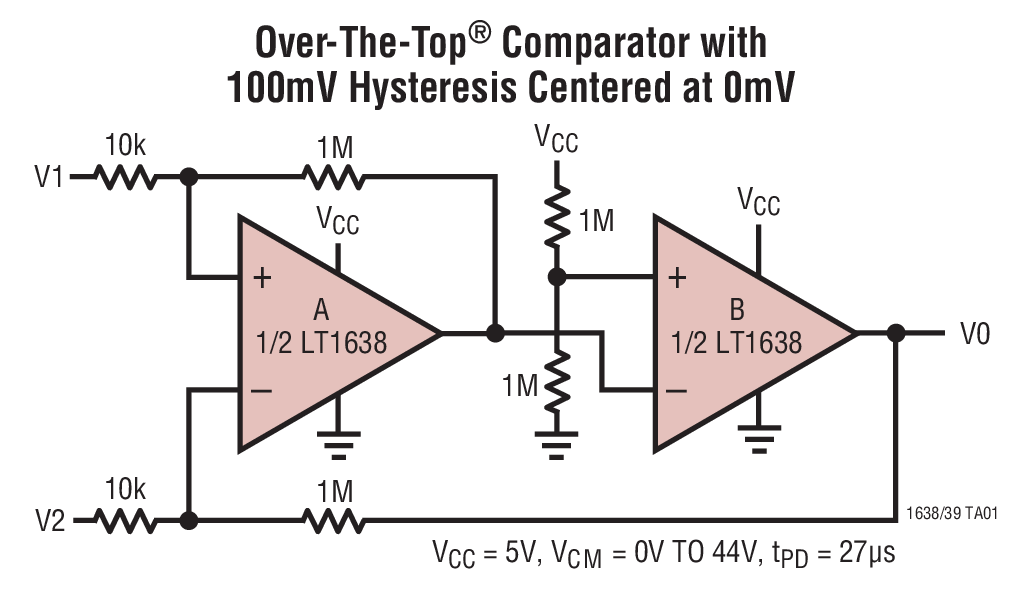

LT1638 - 典型应用图例：

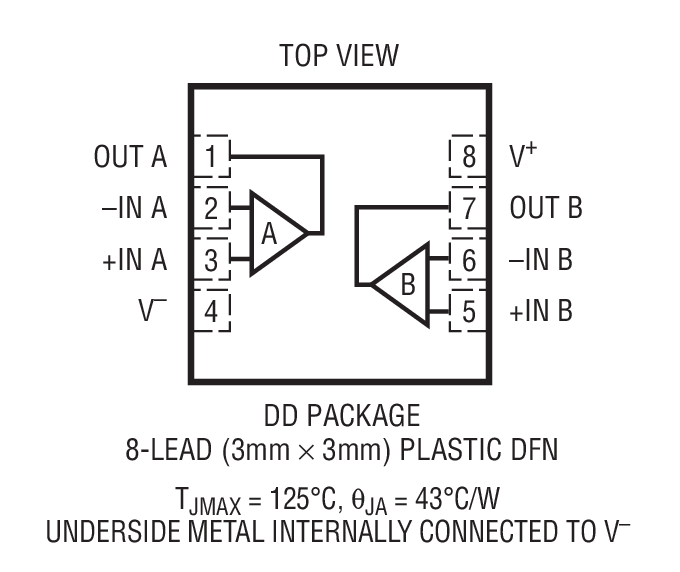

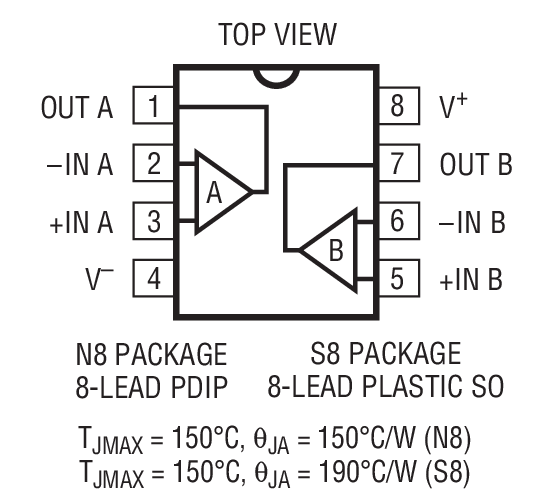

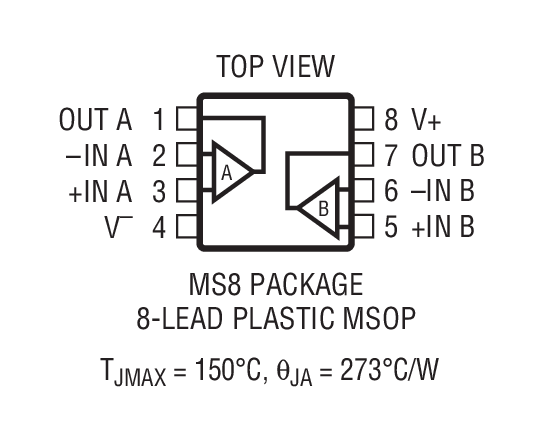

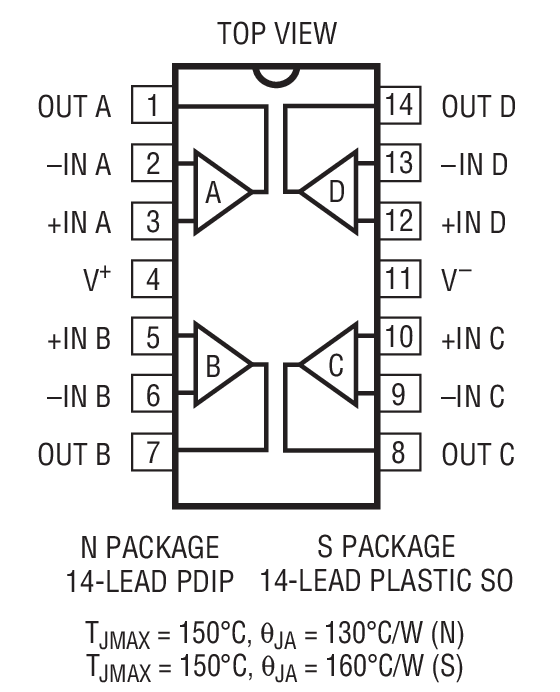

LT1638 - 封装图解：

LINEAR凌力尔特芯片：

LT1638 - LT1638是1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放

LT1638是LINEAR凌力尔特公司的一款低功率放大器产品，LT1638是LT1638是1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放，本站介绍了LT1638的封装应用图解、特点和优点、功能等，并给出了与LT1638相关的LINEAR元器件型号供参考。

LT1638 - LT1638是1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放 - 低功率放大器 - 航天和严酷环境 - 凌力尔特

LT1638 - 1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放

LT1638 - 1.2MHz、0.4V/μs Over-The-Top^? 微功率轨至轨输入和输出运放 - Linear Technology（凌力尔特）

功能描述

LT1638 是一款低功率双路轨至轨输入和输出运算放大器，采用标准 8 引脚 PDIP 和 SO 封装以及 8 引脚 MSOP 封装。LT1639 是一款低功率四路轨至轨输入和输出运算放大器，采用标准 14 引脚 PDIP 和表面贴装型封装。对于空间受限的应用，LT1638 可采用 3mm x 3mm x 0.8mm 双侧微细间距无引线封装 (DFN)。

LT1638 / LT1639 运放可采用所有总电压为 2.5V 至 44V 的单工作电源或分离型工作电源，每个放大器仅吸收 170μA 的静态电流。这些放大器具有反向电池保护功能，而且在反向电源高达 18V 的情况下不吸收电流。

LT1638 / LT1639 的输入范围包括正负电源，该器件独一无二的特点是它能够在超过限额的条件下 (即：其两个输入中的一个或全部两个高于 V+) 运作。输入可处理 44V (差分和共模)，这与电源电压无关。输入级包括倒相保护电路，以防止在输入低于负电源电压的情况下发生误输出。输入引线中包括保护电阻器，因此当输入被强制低于负电源电压时电流不会变得过大。LT1638 / LT1639 能够驱动高达 25mA 的负载，并仍然保持了轨至轨能力。这些运放具单位增益稳定性，并在采用了可选的输出补偿时驱动高达 1000pF 的全容性负载。

特点

可在输入高于 V+ 的情况下运作

轨至轨输入和输出

低功率：每个放大器的电流消耗为 230μA (最大值)

增益带宽乘积：1.2MHz

转换速率：0.4V/μs

高输出电流：25mA (最小值)

针对 3V、5V 和 ±15V 电源

反向电池保护至 18V

无电源排序问题

高电压增益：1500V/mV

单电源输入范围：-0.4V 至 44V

高 CMRR：98dB

无倒相

采用 14 引脚 SO、8 引脚 MSOP 和 DFN 封装

应用

电池或太阳能供电型系统便携式仪表传感器调理

电源电流检测

电池监视

微功率有源滤波器

4mA 至 20mA 发送器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1638CDD	3x3 DFN-8	C	$3.39	$2.40
LT1638CDD#PBF	3x3 DFN-8	C	$3.39	$2.40
LT1638CDD#TR	3x3 DFN-8	C		$2.45
LT1638CDD#TRPBF	3x3 DFN-8	C		$2.45
LT1638CMS8	MS-8	C	$3.00	$2.30
LT1638CMS8#PBF	MS-8	C	$3.00	$2.30
LT1638CMS8#TR	MS-8	C		$2.36
LT1638CMS8#TRPBF	MS-8	C		$2.36
LT1638CN8	N-8	C	$2.50	$1.95
LT1638CN8#PBF	N-8	C	$2.50	$1.95
LT1638CS8	SO-8	C	$2.60	$2.05
LT1638CS8#PBF	SO-8	C	$2.60	$2.05
LT1638CS8#TR	SO-8	C		$2.11
LT1638CS8#TRPBF	SO-8	C		$2.11
LT1638HS8	SO-8	H	$3.05	$2.65
LT1638HS8#PBF	SO-8	H	$3.05	$2.65
LT1638HS8#TR	SO-8	H		$2.71
LT1638HS8#TRPBF	SO-8	H		$2.71
LT1638IDD	3x3 DFN-8	I	$4.07	$2.88
LT1638IDD#PBF	3x3 DFN-8	I	$4.07	$2.88
LT1638IDD#TR	3x3 DFN-8	I		$2.93
LT1638IDD#TRPBF	3x3 DFN-8	I		$2.93
LT1638IMS8	MS-8	I	$3.65	$2.55
LT1638IMS8#PBF	MS-8	I	$3.65	$2.55
LT1638IMS8#TR	MS-8	I		$2.61
LT1638IMS8#TRPBF	MS-8	I		$2.61
LT1638IN8	N-8	I	$2.85	$2.40
LT1638IN8#PBF	N-8	I	$2.85	$2.40
LT1638IS8	SO-8	I	$2.95	$2.55
LT1638IS8#PBF	SO-8	I	$2.95	$2.55
LT1638IS8#TR	SO-8	I		$2.61
LT1638IS8#TRPBF	SO-8	I		$2.61
