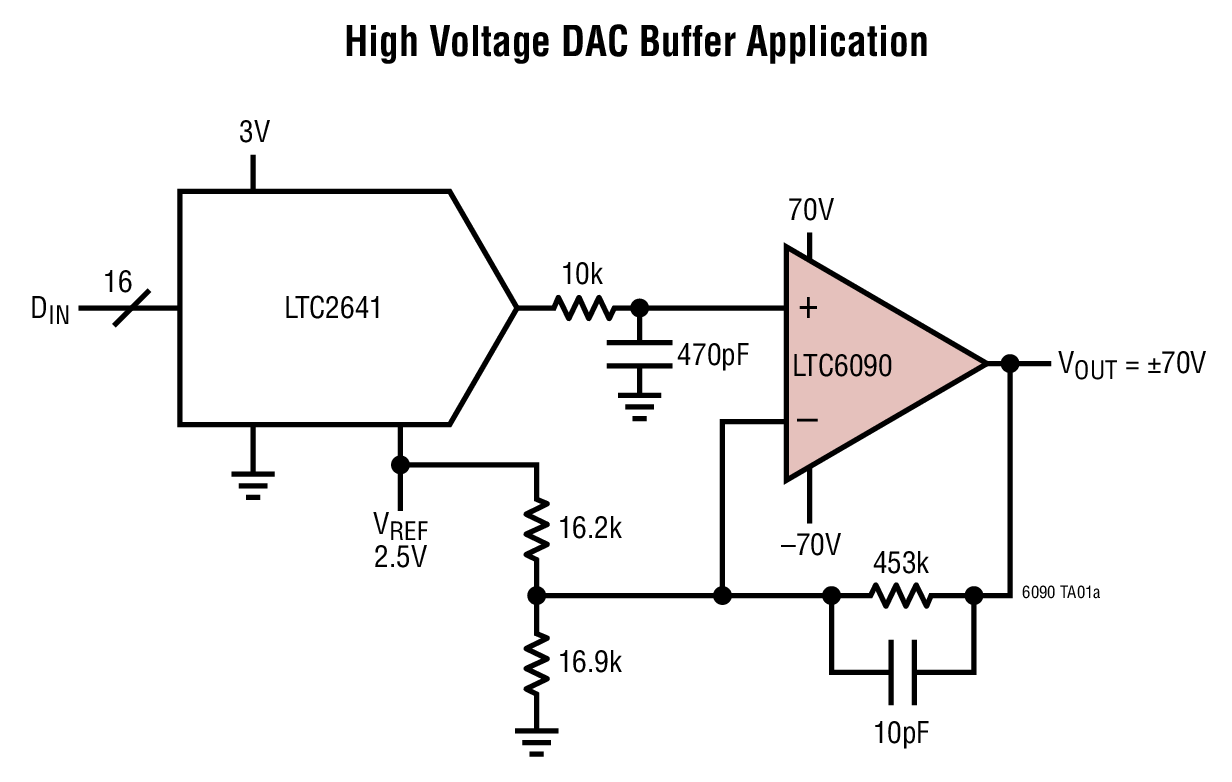

LTC6090-5典型应用图例一

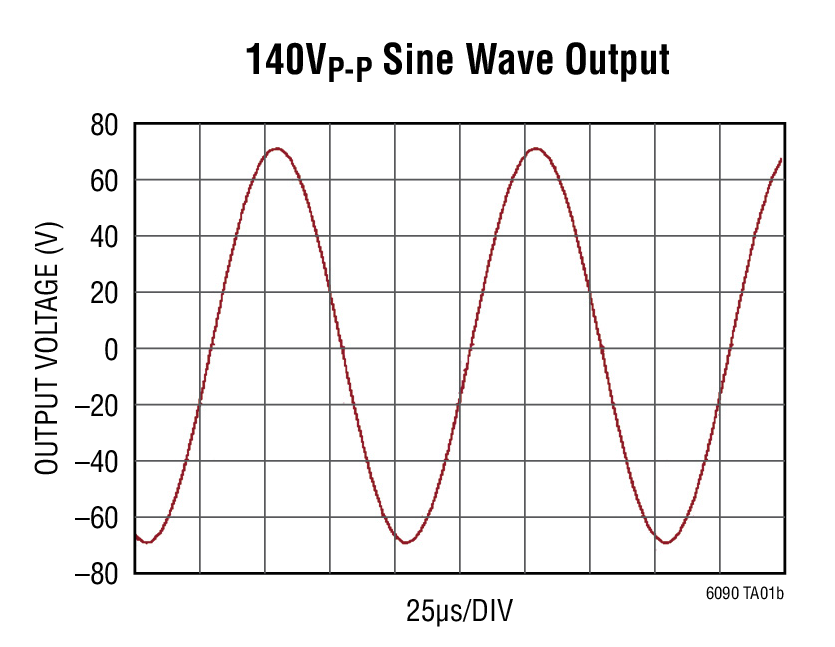

LTC6090-5典型应用图例二
LTC6090-5 - 封装图解：

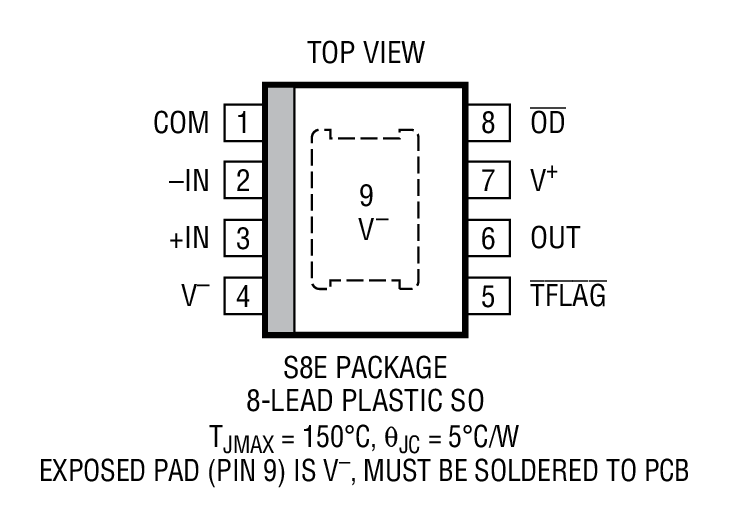

LTC6090-5封装图解一
LTC6090-5封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6090-5介绍

LTC6090-5 - LTC6090-5是140V CMOS 轨至轨输出、pA 输入电流运放

LTC6090-5是LINEAR凌力尔特公司的一款精准放大器产品，LTC6090-5是LTC6090-5是140V CMOS 轨至轨输出、pA 输入电流运放，本站介绍了LTC6090-5的封装应用图解、特点和优点、功能等，并给出了与LTC6090-5相关的LINEAR元器件型号供参考。

LTC6090-5 - LTC6090-5是140V CMOS 轨至轨输出、pA 输入电流运放 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6090-5 - 140V CMOS 轨至轨输出、pA 输入电流运放

LTC6090 / LTC6090-5 - 140V CMOS 轨至轨输出、pA 输入电流运放 - Linear Technology（凌力尔特）

功能描述

LTC6090 / LTC6090-5 是高电压、精准型单片式运算放大器。LTC6090 具有稳定的单位增益。LTC6090-5 在数值为 5 或更大的噪声增益配置中保持稳定。这两款放大器均拥有高开环增益、低输入参考失调电压和噪声、以及 pA 输入偏置电流，非常适合于高电压、高阻抗缓冲和 / 或高增益配置。

这些放大器在内部提供了针对过热情况的保护功能。当芯片温度接近 150°C 时，一个热告警输出 (TFLAG) 将变至运行状态。可利用输出停用引脚 OD 将输出级关断。通过把 OD 引脚连接至热告警输出 (TFLAG)，器件将在其超出安全工作区时停用输出级。这些引脚可容易地连接至任何逻辑器件系列。

这两款放大器均可采用 140V 单电源或 ±70V 分离型电源运行，并能驱动高达 200pF 的负载电容。它们采用具裸露衬垫的 8 引脚 SO 封装或 16 引脚 TSSOP 封装，旨在实现低热阻。

特点
  • 供电电源范围：±4.75V 至 ±70V (140V)
  • 0.1Hz 至 10Hz 噪声：3.5μVP-P
  • 输入偏置电流：50pA(最大值)
  • 低失调电压：1.25mV (最大值)
  • 低失调漂移: ±5µV/ºC(最大值)
  • CMRR: 130dB (最小值)
  • 轨至轨输出级
  • 输出吸收和供电电流：50mA
  • 12MHz 增益带宽积
  • 21V/μs 摆率
  • 11nV/√Hz 噪声密度
  • 热停机
  • 采用耐热性能增强型 SOIC-8E 或 TSSOP-16E 封装
    • 应用
  • ATE (自动测试设备)
  • 压电式驱动器
  • 光电二极管放大器
  • 高电压调节器
  • 光网络
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6090CFE-5#PBF TSSOP-16 C $5.27 $3.79
    LTC6090CFE-5#TRPBF TSSOP-16 C $3.85
    LTC6090CFE#PBF TSSOP-16 C $5.27 $3.79
    LTC6090CFE#TRPBF TSSOP-16 C $3.85
    LTC6090CS8E-5#PBF SO-8E C $4.78 $3.44
    LTC6090CS8E-5#TRPBF SO-8E C $3.50
    LTC6090CS8E#PBF SO-8E C $4.78 $3.44
    LTC6090CS8E#TRPBF SO-8E C $3.50
    LTC6090HFE-5#PBF TSSOP-16 H $6.45 $4.64
    LTC6090HFE-5#TRPBF TSSOP-16 H $4.70
    LTC6090HFE#PBF TSSOP-16 H $6.45 $4.64
    LTC6090HFE#TRPBF TSSOP-16 H $4.70
    LTC6090HS8E-5#PBF SO-8E H $5.96 $4.29
    LTC6090HS8E-5#TRPBF SO-8E H $4.35
    LTC6090HS8E#PBF SO-8E H $5.96 $4.29
    LTC6090HS8E#TRPBF SO-8E H $4.35
    LTC6090IFE-5#PBF TSSOP-16 I $5.89 $4.24
    LTC6090IFE-5#TRPBF TSSOP-16 I $4.30
    LTC6090IFE#PBF TSSOP-16 I $5.89 $4.24
    LTC6090IFE#TRPBF TSSOP-16 I $4.30
    LTC6090IS8E-5#PBF SO-8E I $5.41 $3.89
    LTC6090IS8E-5#TRPBF SO-8E I $3.95
    LTC6090IS8E#PBF SO-8E I $5.41 $3.89
    LTC6090IS8E#TRPBF SO-8E I $3.95
