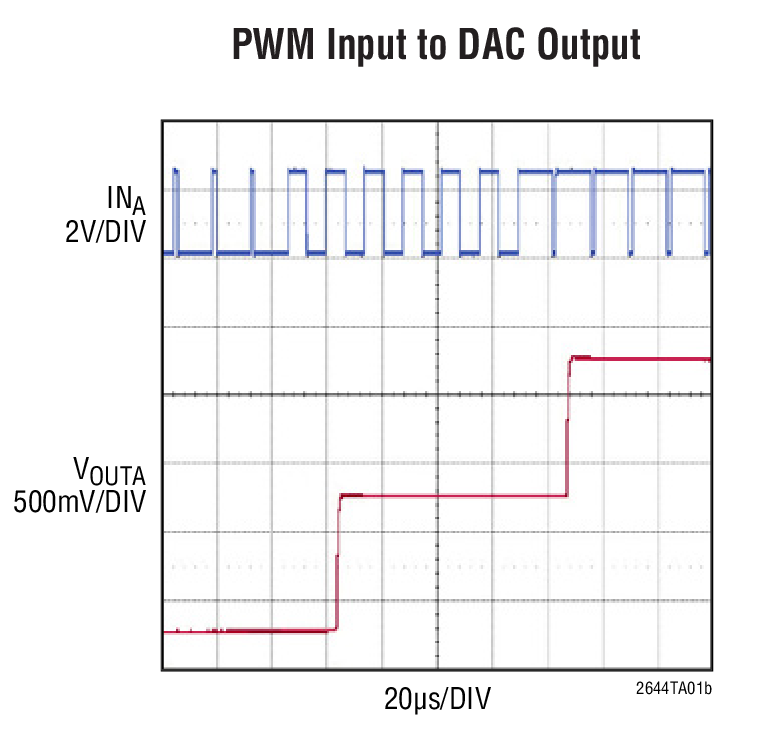

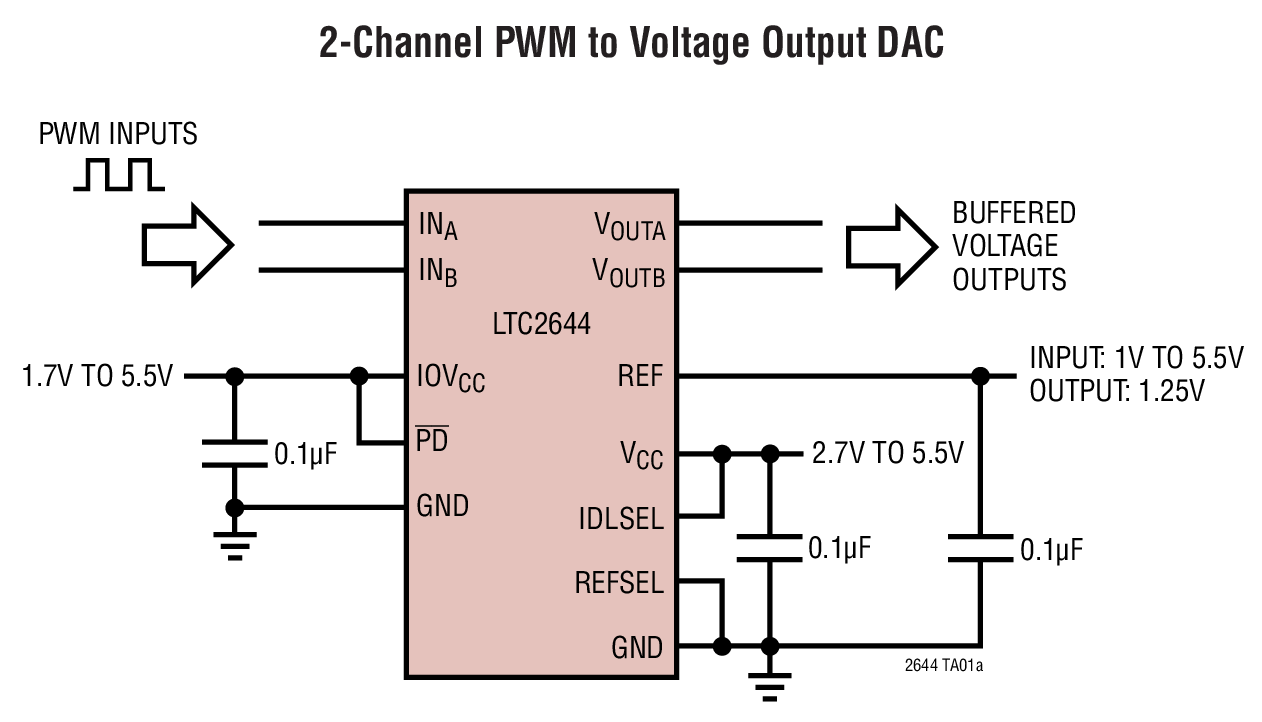

LTC2644-10 - 典型应用图例：

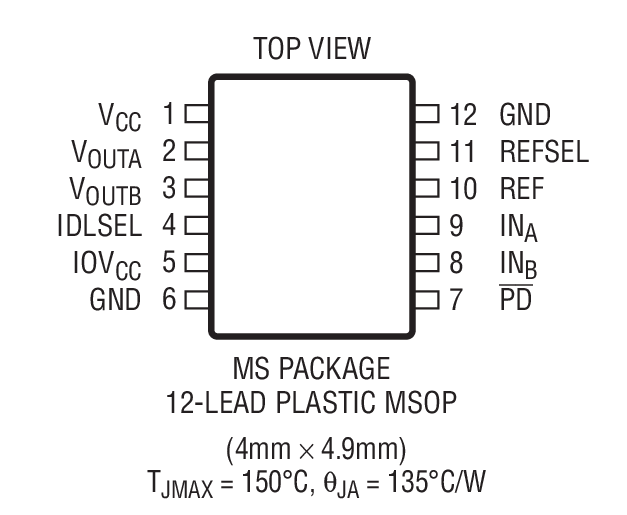

LTC2644-10 - 封装图解：

LINEAR凌力尔特芯片：

LTC2644-10 - LTC2644-10是具 10ppm/oC 基准的双通道、12 / 10 / 8 位 PWM 至 V_OUT DAC

LTC2644-10是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC2644-10是LTC2644-10是具 10ppm/oC 基准的双通道、12 / 10 / 8 位 PWM 至 V_OUT DAC，本站介绍了LTC2644-10的封装应用图解、特点和优点、功能等，并给出了与LTC2644-10相关的LINEAR元器件型号供参考。

LTC2644-10 - LTC2644-10是具 10ppm/oC 基准的双通道、12 / 10 / 8 位 PWM 至 V_OUT DAC - 电压输出 DAC - 航天和严酷环境 - 凌力尔特

LTC2644-10 - 具 10ppm/oC 基准的双通道、12 / 10 / 8 位 PWM 至 V_OUT DAC

LTC2644 - 具 10ppm/oC 基准的双通道、12 / 10 / 8 位 PWM 至 V_OUT DAC - Linear Technology（凌力尔特）

功能描述

LTC2644 是一个双通道 12 位、10 位和 8 位 PWM 至电压输出 DAC 系列，其具有一个集成型高准确度、低漂移、10ppm/°C 基准，内置于 12 引脚 MSOP 封装。这款器件具有轨至轨输出缓冲器，并保证具有单调特性。

LTC2644 可测量 PWM 输入信号和周期和脉冲宽度，并在每个对应的 PWM 输入上升沿之后更新电压输出 DAC。DAC 输出通常在 8μs 之内完成更新并稳定至 12 位准确度，并能供应和吸收高达 5mA (3V) 或 10mA (5V) 的电流，从而消除了电压纹波并可替代动作缓慢的模拟滤波器和缓冲放大器。

LTC2644 具有一个 2.5V 全标度输出，采用 10ppm/°C 内部基准。它可以采用一个外部基准来运作，该外部基准负责将全标度输出设定为与外部基准电压相等。当 PWM 输入保持不变超过 60ms 时，每个 DAC 将进入一种引脚可选的空闲状态。该器件采用单 2.7V 至 5.5V 电源供电运作，并支持 1.71V 至 5.5V 的 PWM 输入电压。

特点

无延迟 PWM 至电压转换

电压输出可在 8μs 之内更新和稳定

100kHz 至 30Hz PWM 输入频率

±2.5LSB 最大 INL；±1LSB 最大 DNL (LTC2644-12)

保证单调性

引脚可选的内部或外部基准

2.7V 至 5.5V 电源范围

1.71V 至 5.5V 输入电压范围

低功率：2.7mA (在 3V)，<1μA (断电时)

保证工作温度范围：–40°C 至 125°C

12 引脚 MSOP 封装

应用

数字校准

修整和调节

电平设定

过程控制和工业自动化

仪表

汽车

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2644CMS-L10#PBF	MS-12	C	$3.71	$2.60
LTC2644CMS-L10#TRPBF	MS-12	C	$3.77	$2.66
LTC2644CMS-L12#PBF	MS-12	C	$3.93	$2.75
LTC2644CMS-L12#TRPBF	MS-12	C	$3.99	$2.81
LTC2644CMS-L8#PBF	MS-12	C	$3.50	$2.45
LTC2644CMS-L8#TRPBF	MS-12	C	$3.56	$2.51
LTC2644HMS-L10#PBF	MS-12	H	$4.19	$2.93
LTC2644HMS-L10#TRPBF	MS-12	H	$4.25	$2.99
LTC2644HMS-L12#PBF	MS-12	H	$4.43	$3.10
LTC2644HMS-L12#TRPBF	MS-12	H	$4.49	$3.16
LTC2644HMS-L8#PBF	MS-12	H	$3.95	$2.77
LTC2644HMS-L8#TRPBF	MS-12	H	$4.01	$2.83
LTC2644IMS-L10#PBF	MS-12	I	$3.90	$2.73
LTC2644IMS-L10#TRPBF	MS-12	I	$3.96	$2.79
LTC2644IMS-L12#PBF	MS-12	I	$4.13	$2.89
LTC2644IMS-L12#TRPBF	MS-12	I	$4.19	$2.95
LTC2644IMS-L8#PBF	MS-12	I	$3.68	$2.57
LTC2644IMS-L8#TRPBF	MS-12	I	$3.74	$2.63
