LTC3101 - 宽 Vin 范围、多输出 DC/DC 转换器和 PowerPath 控制器

LTC3101 - 宽 Vin 范围、多输出 DC/DC 转换器和 PowerPath 控制器 - Linear Technology（凌力尔特）

功能描述

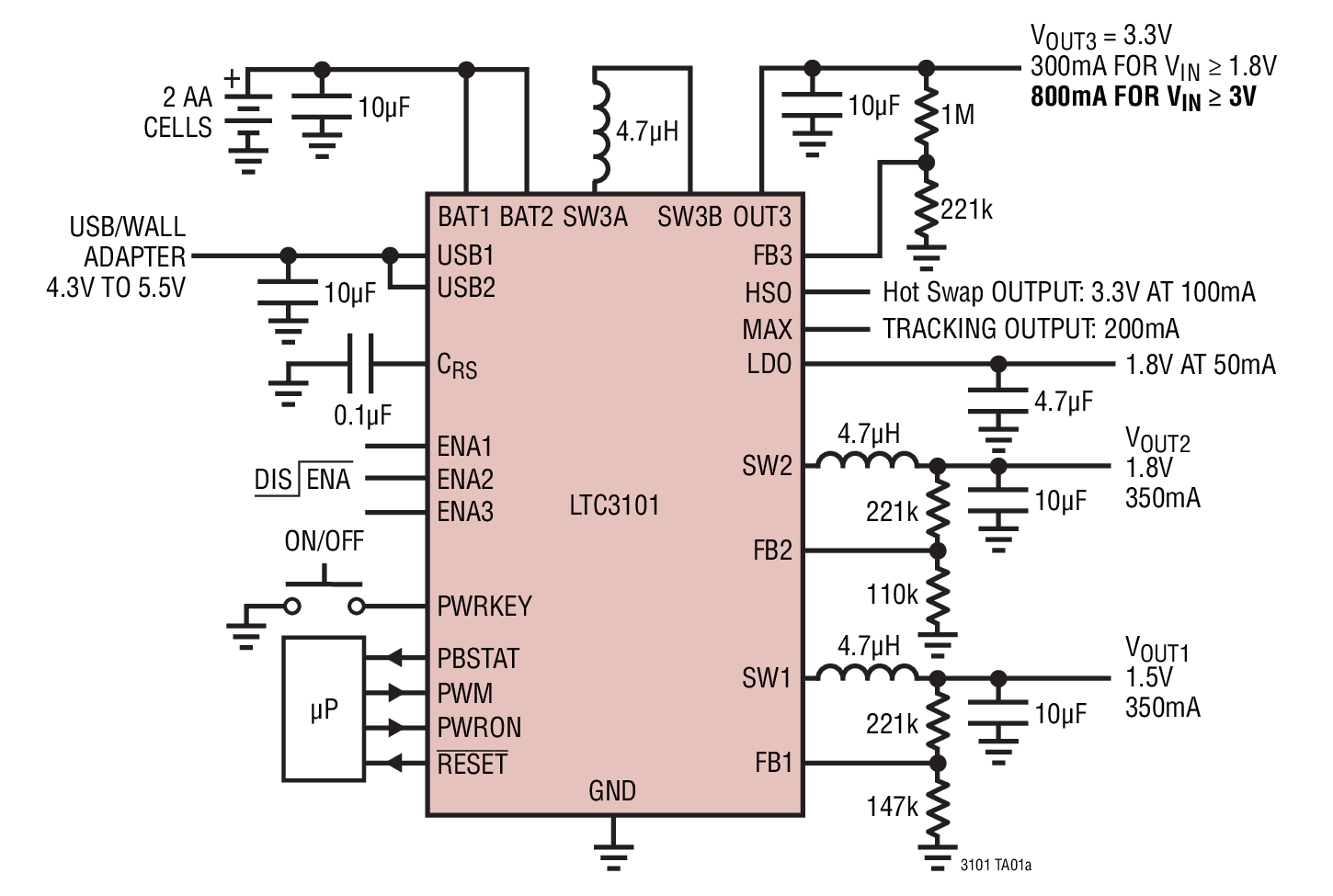

LTC3101 是一款适合于低功率便携式设备的完整电源管理解决方案。它内置了 3 个高效率开关 DC/DC 转换器，这些转换器可无缝地从电池切换至 USB/墙上适配器电源 (当可用时)。一个同步降压-升压型稳压器提供了全面的灵活性，允许从单节锂离子/锂聚合物电池、两节至三节 AA 电池、一个 USB 端口或任何其他工作范围为 1.8V 至 5.5V 的电源获得工作电压。

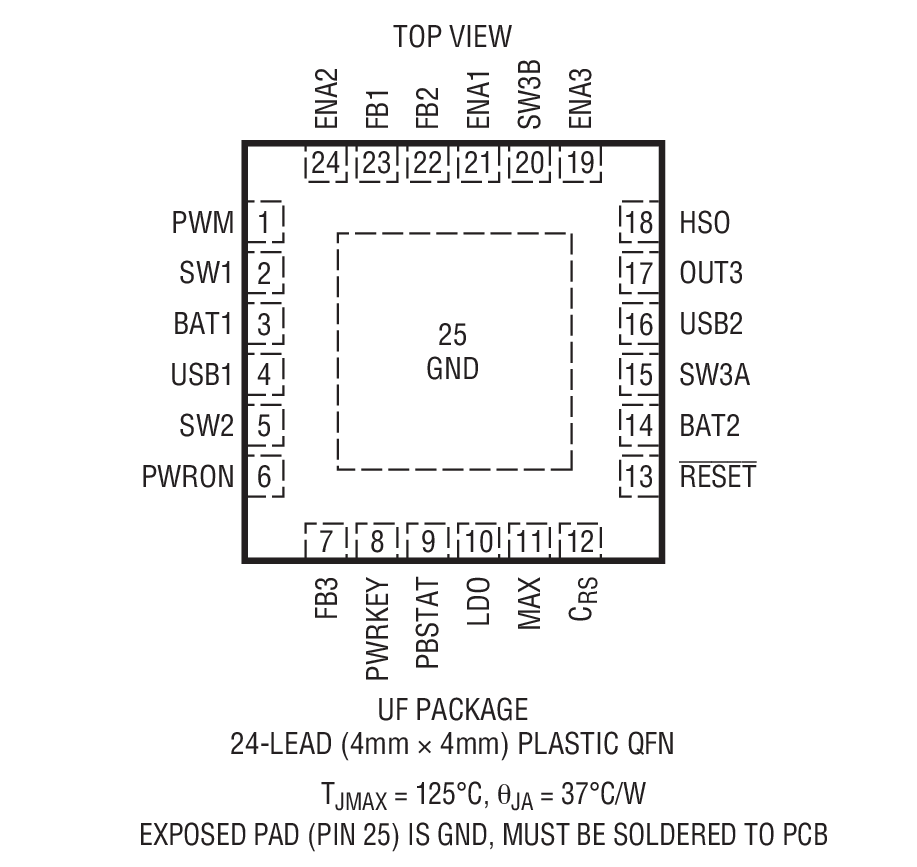

两个 “始终保持运行” 的输出、一个 50mA LDO 和一个跟踪较高电压输入电源的 200mA (最大值) 输出负责为关键的功能电路或附加的外部稳压器供电。闪存卡可以直接从受保护的 100mA 热插拔输出来供电。按钮控制逻辑电路和一个可编程持续时间微处理器复位发生器简化了至微处理器的连接，而内部排序电路和独立的使能引脚则提供了灵活的上电选项。LTC3101 采用扁平 (高度仅 0.75mm) 的 24 引脚 4mm x 4mm QFN 封装。

特点

低损耗 PowerPathTM 控制：可无缝和自动地从电池切换至 USB 或墙上适配器电源

宽 VIN 范围：1.8V 至 5.5V

降压-升压型稳压器 VOUT：1.5V 至 5.25V

降压-升压型稳压器可产生 3.3V/300mA (对于 VIN ≥ 1.8V)、3.3V/800mA 输出 (对于 VIN ≥ 3V)

双通道 350mA 降压型稳压器，VOUT：0.6V 至 VIN

在突发模式 (Burst Mode) 操作期间的静态电流为 38μA

1.8V、50mA 始终保持接通的 LDO

受保护的 100mA 热插拔 (Hot SwapTM) 输出

按钮接通/关断控制

电流限制的 200mA (最大值) 输出

具可编程上电排序功能
