当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3872-1
LTC3872-1技术文档下载：
LTC3872-1技术文档产品手册下载
LTC3872-1 - 典型应用图例：

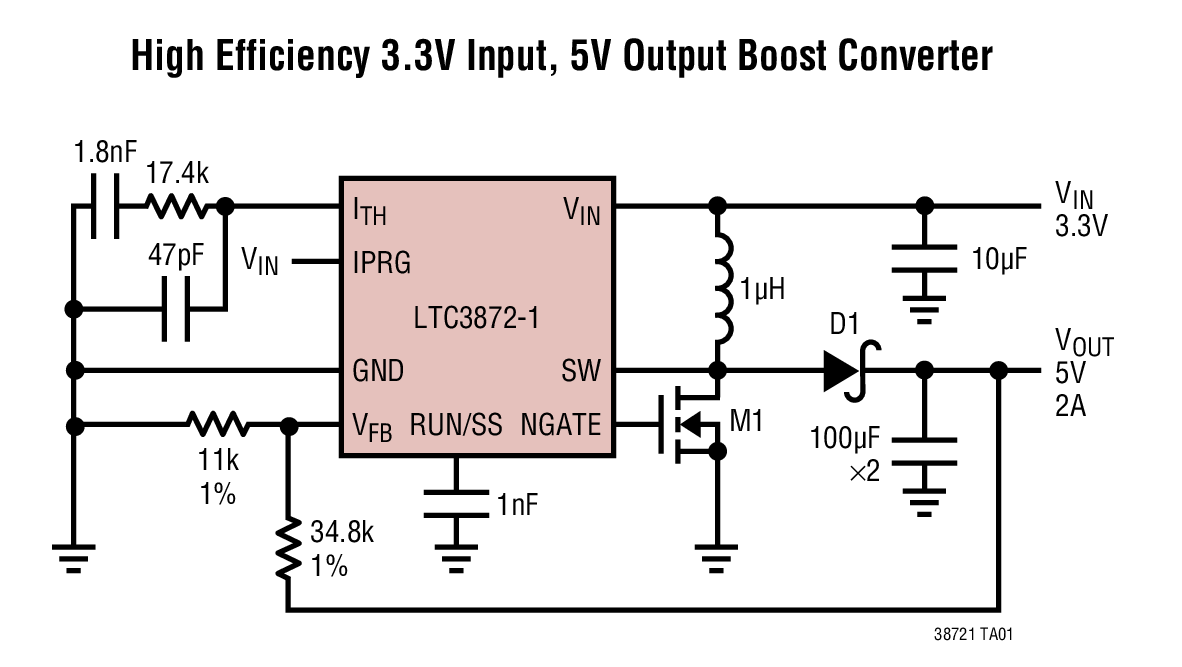

LTC3872-1典型应用图例一

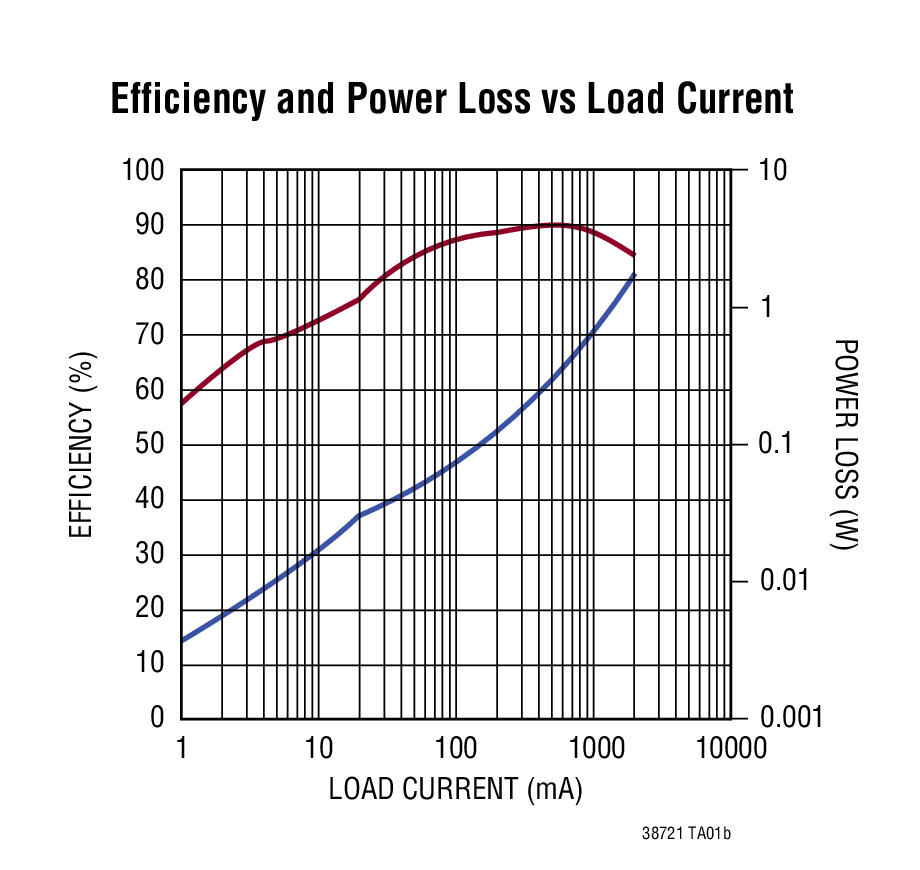

LTC3872-1典型应用图例二
LTC3872-1 - 封装图解：

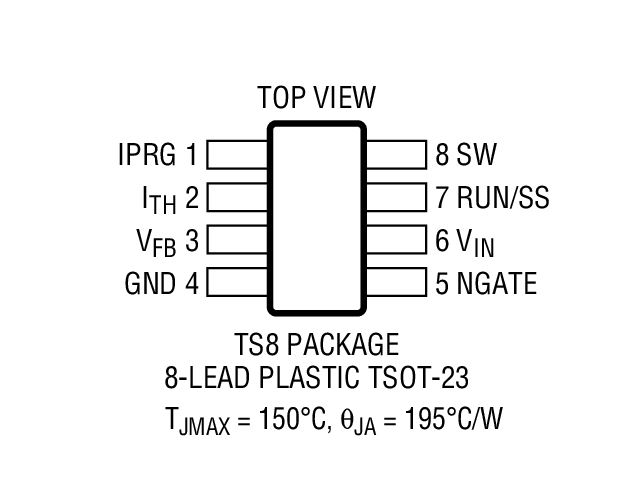

LTC3872-1封装图解一

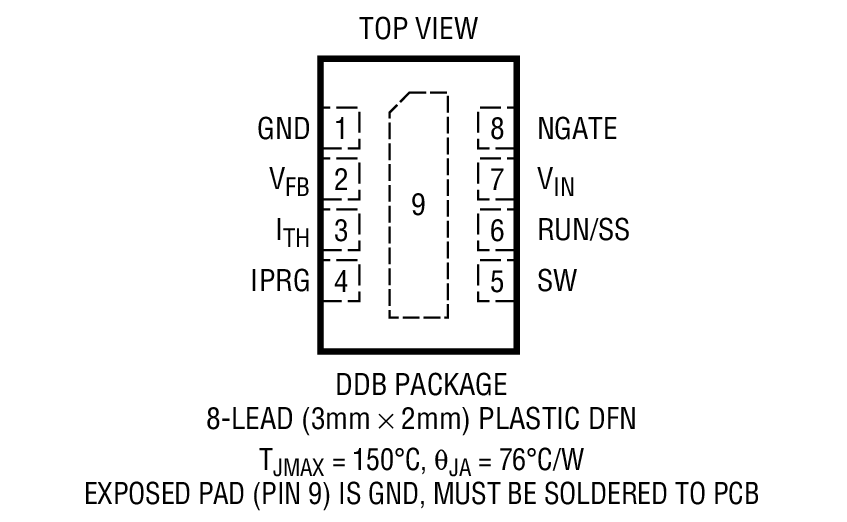

LTC3872-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3872-1介绍

LTC3872-1 - LTC3872-1是No RSENSE 电流模式升压型 DC/DC 控制器

LTC3872-1是LINEAR凌力尔特公司的一款SEPIC 稳压器产品，LTC3872-1是LTC3872-1是No RSENSE 电流模式升压型 DC/DC 控制器，本站介绍了LTC3872-1的封装应用图解、特点和优点、功能等，并给出了与LTC3872-1相关的LINEAR元器件型号供参考。

LTC3872-1 - LTC3872-1是No RSENSE 电流模式升压型 DC/DC 控制器 - SEPIC 稳压器 - 航天和严酷环境 - 凌力尔特

LTC3872-1 - No RSENSE 电流模式升压型 DC/DC 控制器

LTC3872-1 - No RSENSE 电流模式升压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3872-1 是一款恒定频率、电流模式、升压型 DC/DC 控制器，用于驱动一个 N 沟道功率 MOSFET，且所需的外部组件非常之少。No RSENSETM 架构免除了增设一个检测电阻器的需要，并改善了效率、节省了电路板空间。

LTC3872-1 提供了超卓的 AC 和 DC 负载调节和电压调节性能以及±1.5% 的输出电压准确度。该器件具有一种欠压闭锁功能，可在输入电压降至 2.3V 以下时关断器件。

LTC3782-1 具有与标准型器件 LTC3782 相同的功能，唯一的区别是其在电流限制中不具备频率折返功能。

550kHz 的高开关频率允许使用一个小的电感器。LTC3872-1 采用 8 引脚扁平(高度仅 1mm) ThinSOTTM 封装和 8 引脚 2mm x 3mm DFN 封装。

特点
  • 无需电流检测电阻器
  • VOUT 高达 60V
  • 550kHz 恒定频率运作
  • 内部软起动和任选的外部软起动可调电流限值
  • 在轻负载时执行脉冲跳跃操作
  • VIN 范围：2.75V 至 9.8V
  • ±1.5% 电压基准准确度
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 扁平 (高度仅 1mm) SOT-23 封装和 2mm x 3mm DFN 封装
    • 应用
  • 电信电源
  • 42V 汽车系统
  • 24V 工业控制
  • IP 电话电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3872EDDB-1 3x2 DFN-8 E $2.57
    LTC3872EDDB-1#PBF 3x2 DFN-8 E $2.57
    LTC3872EDDB-1#TR 3x2 DFN-8 E $2.57 $1.80
    LTC3872EDDB-1#TRMPBF 3x2 DFN-8 E $2.57 $1.85
    LTC3872EDDB-1#TRPBF 3x2 DFN-8 E $2.57 $1.80
    LTC3872ETS8-1 SOT-23 E $2.57
    LTC3872ETS8-1#PBF SOT-23 E $2.57
    LTC3872ETS8-1#TR SOT-23 E $2.57 $1.80
    LTC3872ETS8-1#TRM SOT-23 E $2.57 $1.85
    LTC3872ETS8-1#TRMPBF SOT-23 E $2.57 $1.85
    LTC3872ETS8-1#TRPBF SOT-23 E $2.57 $1.80
    LTC3872HDDB-1 3x2 DFN-8 H $3.36
    LTC3872HDDB-1#PBF 3x2 DFN-8 H $3.36
    LTC3872HDDB-1#TR 3x2 DFN-8 H $3.36 $2.35
    LTC3872HDDB-1#TRMPBF 3x2 DFN-8 H $3.36 $2.40
    LTC3872HDDB-1#TRPBF 3x2 DFN-8 H $3.36 $2.35
    LTC3872HTS8-1 SOT-23 H $3.36
    LTC3872HTS8-1#PBF SOT-23 H $3.36
    LTC3872HTS8-1#TR SOT-23 H $3.36 $2.35
    LTC3872HTS8-1#TRMPBF SOT-23 H $3.36 $2.40
    LTC3872HTS8-1#TRPBF SOT-23 H $3.36 $2.35
    LTC3872IDDB-1 3x2 DFN-8 I $2.96
    LTC3872IDDB-1#PBF 3x2 DFN-8 I $2.96
    LTC3872IDDB-1#TR 3x2 DFN-8 I $2.96 $2.07
    LTC3872IDDB-1#TRMPBF 3x2 DFN-8 I $2.96 $2.12
    LTC3872IDDB-1#TRPBF 3x2 DFN-8 I $2.96 $2.07
    LTC3872ITS8-1 SOT-23 I $2.96
    LTC3872ITS8-1#PBF SOT-23 I $2.96
    LTC3872ITS8-1#TR SOT-23 I $2.96 $2.07
    LTC3872ITS8-1#TRMPBF SOT-23 I $2.96 $2.12
    LTC3872ITS8-1#TRPBF SOT-23 I $2.96 $2.07
