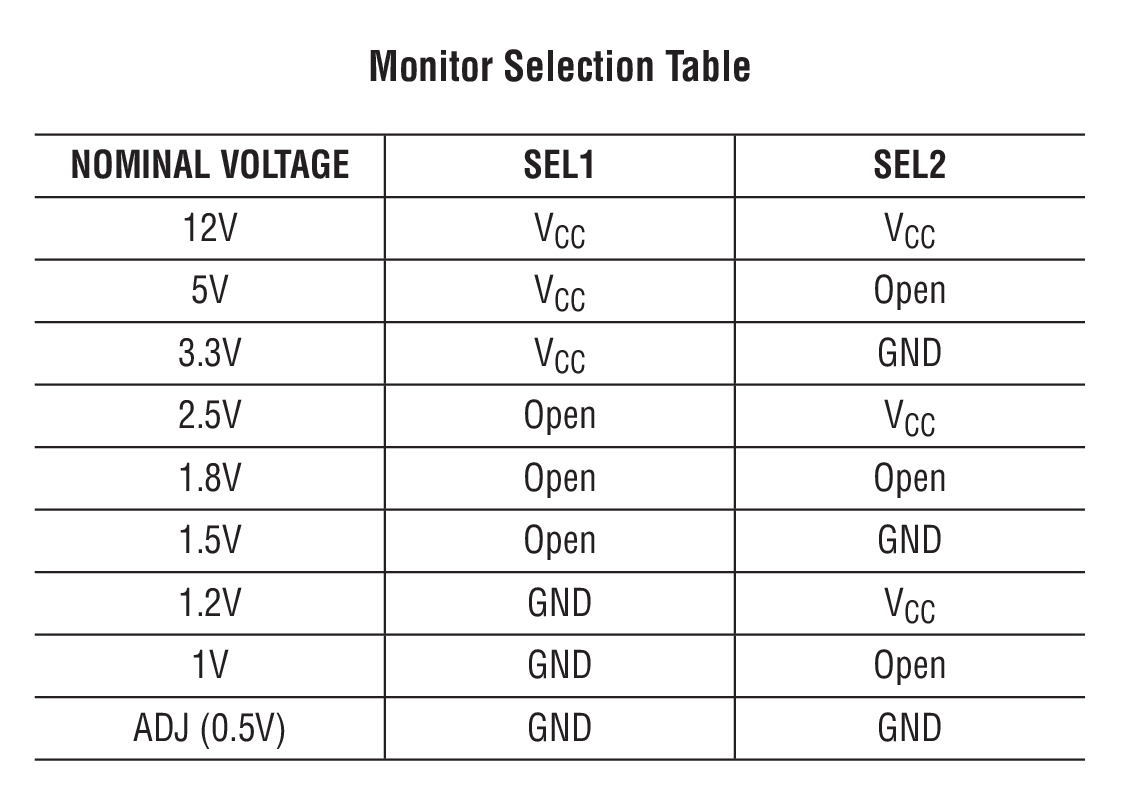

LTC2915典型应用图例一

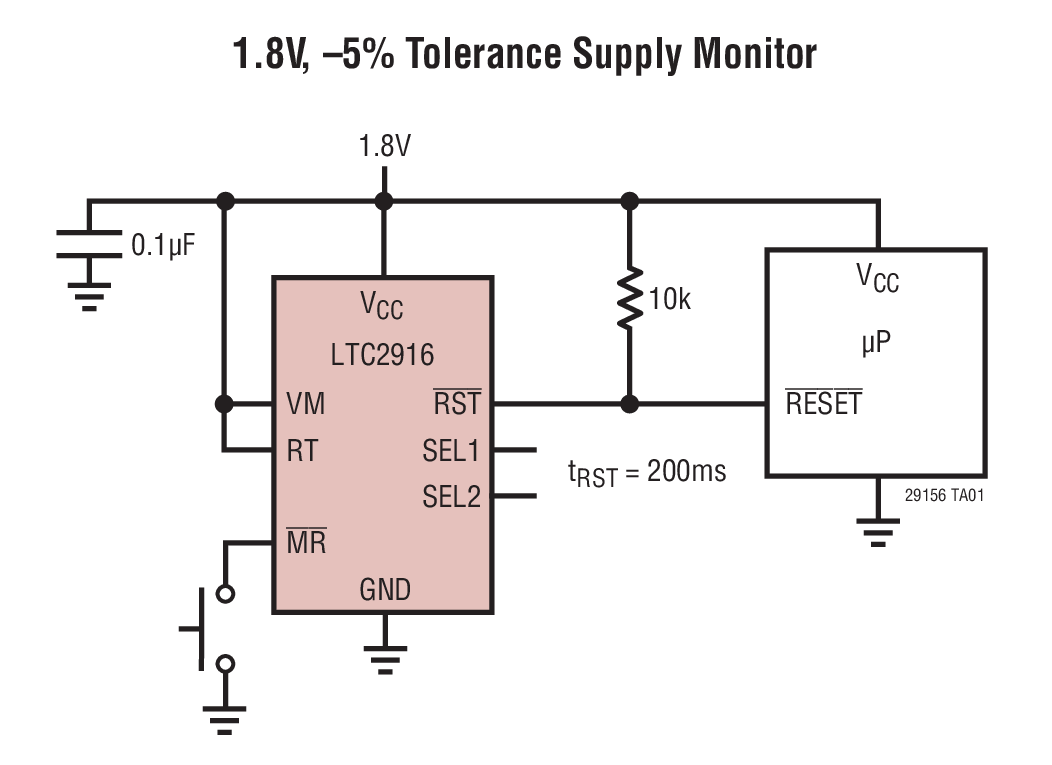

LTC2915典型应用图例二
LTC2915封装图解

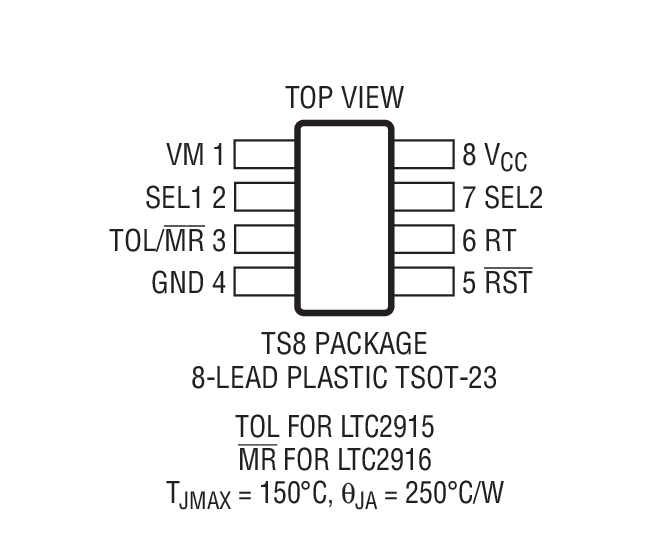

LTC2915封装图解一

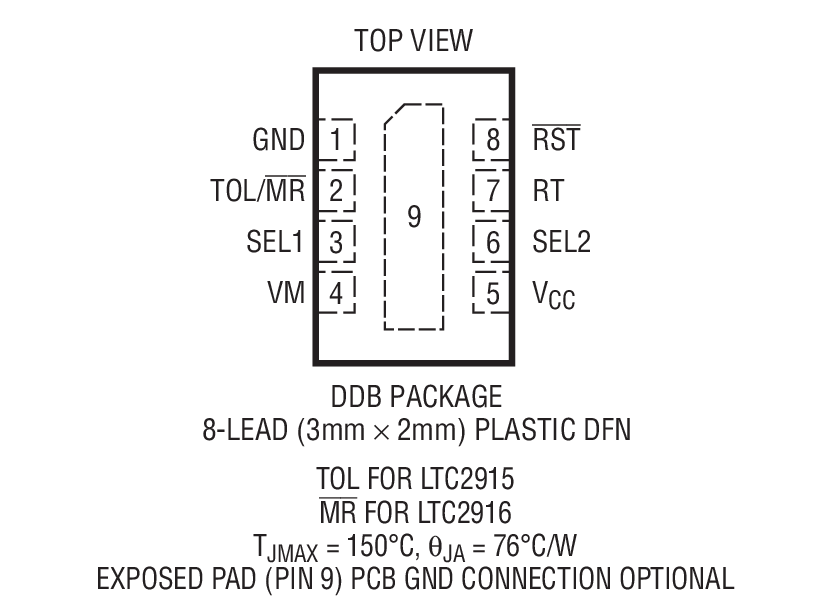

LTC2915封装图解二
LTC2915是具 27 种可选门限的电压监控器

LTC2915 - 具 27 种可选门限的电压监控器

LTC2915 - 具 27 种可选门限的电压监控器 - Linear Technology(凌力尔特)

功能描述

LTC2915/LTC2916 是具可选门限的低电压单电源监视器。这些器件的工作电压范围为 1.5V 至 5.5V,且静态电流消耗仅为 30μA。

两个三态输入用于选择在内部设置的 9 种门限当中的一种,而无需借助外部电阻器。对于 LTC2915,一个附加的三态输入负责确定容差 (-5%、-10%、-15%)。LTC2916 的容差被固定于 -5%。门限准确度在整个工作温度范围内保证为 ±1.5%。干扰滤波确保了可靠的复位操作,不会发生误触发现象。

复位超时可以设定为 200ms,或采用一个外部电容器来调节。LTC2916 上的一个单独的手动复位输入提供了一个简单的按钮接口。

由于可在高达 125°C 的温度条件下操作,因而使得LTC2915 和 LTC2916 成为汽车应用的合适之选。

特点
  • 9 种可选电源电压 12V、5V、3.3V、2.5V、1.8V 1.5V、1.2V、1.0V、可调 (0.5V)
  • 3 种可选容差 -5%、-10%、-15% (LTC2915)
  • 手动复位输入 (LTC2916)
  • 1.5V 至 5.5V 工作电源
  • 用于高电压操作的 6.2V 并联稳压器
  • 保证运作至 125°C
  • 保证门限准确度:±1.5%
  • 低静态电流:30μA (典型值)
  • 电源干扰免疫力
  • 保证 RST (当 VCC ≥ 0.8V 时)
  • 扁平 (高度仅 1mm) 8 引脚 TSOT-23 (ThinSOTTM) 和 (3mm x 2mm) DFN 封装
  • 应用
  • 手持式设备
  • 蜂窝电话基站
  • 汽车控制系统
  • 网络服务器
  • 光网络系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2915CDDB-1#PBF 3x2 DFN-8 C $1.98
    LTC2915CDDB-1#TRMPBF 3x2 DFN-8 C $1.98 $1.11
    LTC2915CDDB-1#TRPBF 3x2 DFN-8 C $1.05
    LTC2915CTS8-1#PBF SOT-23 C $1.98
    LTC2915CTS8-1#TRMPBF SOT-23 C $1.98 $1.11
    LTC2915CTS8-1#TRPBF SOT-23 C $1.05
    LTC2915HDDB-1#PBF 3x2 DFN-8 H $2.27
    LTC2915HDDB-1#TRMPBF 3x2 DFN-8 H $2.27 $1.27
    LTC2915HDDB-1#TRPBF 3x2 DFN-8 H $1.21
    LTC2915HTS8-1#PBF SOT-23 H $2.27
    LTC2915HTS8-1#TRMPBF SOT-23 H $2.27 $1.27
    LTC2915HTS8-1#TRPBF SOT-23 H $1.21
    LTC2915IDDB-1#PBF 3x2 DFN-8 I $2.18
    LTC2915IDDB-1#TRMPBF 3x2 DFN-8 I $2.18 $1.22
    LTC2915IDDB-1#TRPBF 3x2 DFN-8 I $1.16
    LTC2915ITS8-1#PBF SOT-23 I $2.18
    LTC2915ITS8-1#TRMPBF SOT-23 I $2.18 $1.22
    LTC2915ITS8-1#TRPBF SOT-23 I $1.16
