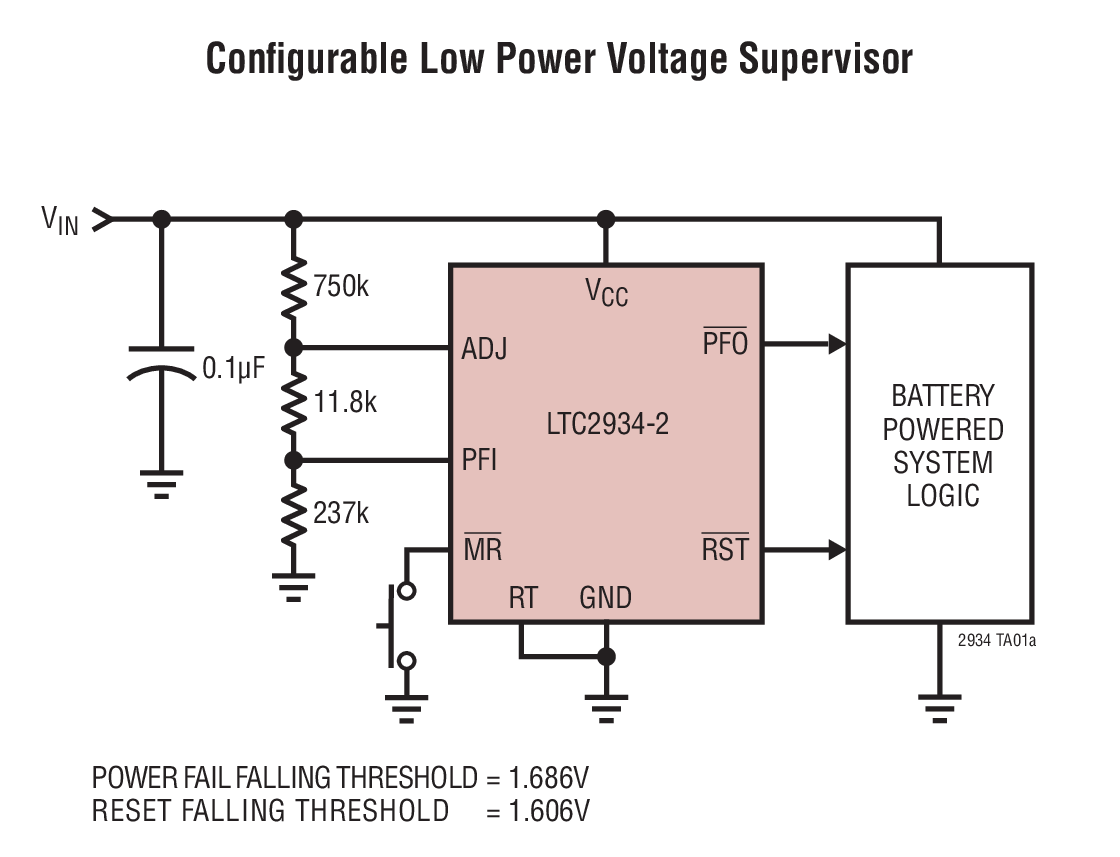

LTC2934典型应用图例一

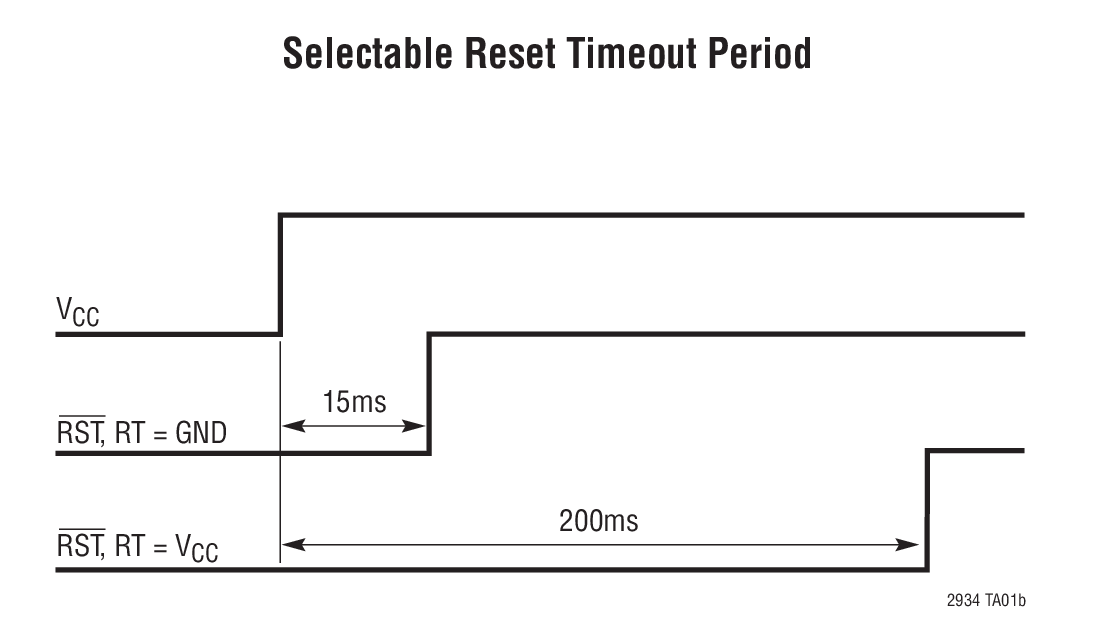

LTC2934典型应用图例二
LTC2934 - 封装图解:

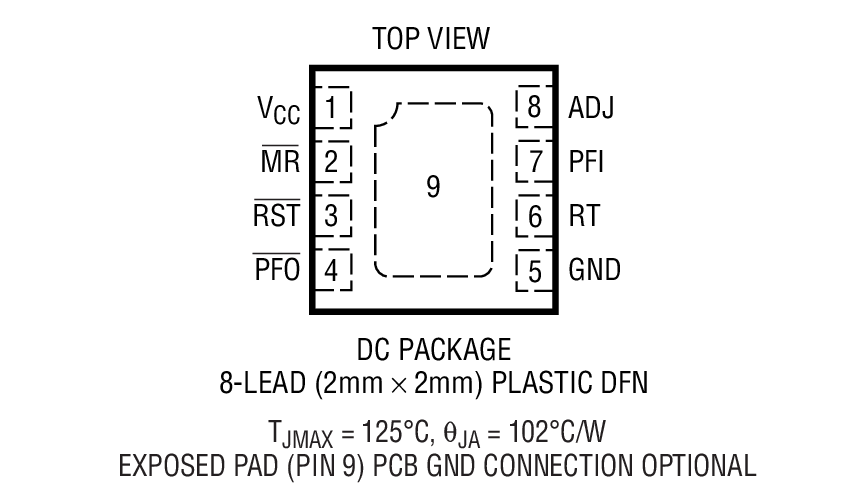

LTC2934封装图解一

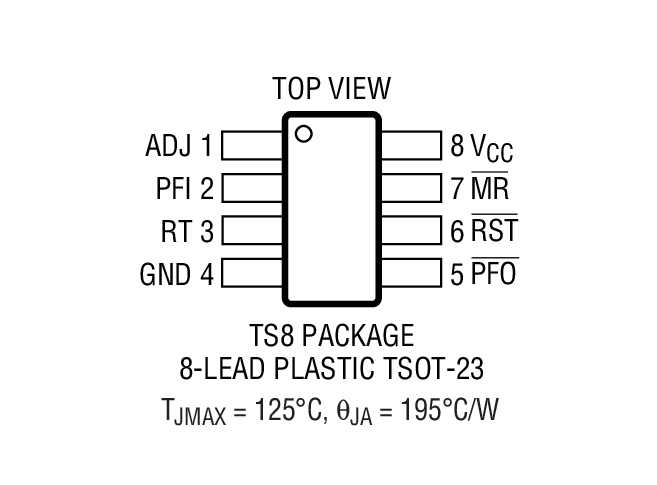

LTC2934封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2934介绍
LTC2934 - LTC2934是具电源故障输出的超低功率可调监控器

LTC2934是Linear公司的一款单电源监视器产品,LTC2934是具电源故障输出的超低功率可调监控器,本站介绍了LTC2934的封装应用图解、特点和优点、功能等,并给出了与LTC2934相关的凌力尔特元器件型号供参考。

LTC2934 - 具电源故障输出的超低功率可调监控器

LTC2934 - 具电源故障输出的超低功率可调监控器 - Linear Technology(凌力尔特)

功能描述
LTC2934 超低功率电压监视器提供了系统初始化、电源故障报警和复位发生功能。低静态电流 (典型值为 500nA) 使得 LTC2934 成为电池供电型应用的理想选择。

精准的电源故障和复位电压可以独立地进行配置。当 PFI 输入降至 0.4V 以下时,将在电源故障输出端 (PFO) 上提供一个“即将出现低电压条件”的预警。监控电路负责监视 ADJ 输入,并在 ADJ 降至 0.4V 以下时把 RST 拉至低电平。当 ADJ 从一个低于门限的条件逐渐上升时,一个内部复位定时器将在超过 ADJ 门限达 5% 之后被起动。复位超时将使 RST 输出返回高态的过程产生延迟。一个与 MR 输入相连的按钮开关通常用于强制执行手动复位。输出 RST 和 PFO 存在于开路漏极 (LTC2934-1) 或有源上拉电路 (LTC2934-2)。工作温度范围为 -40℃ 至 85℃。
特点
  • 500nA 静态电流
  • 在整个温度范围内实现了 ±1.5% (最大值) 的准确度
  • 可在低至 1.6V 的电源电压条件下正常运作
  • 可调复位门限
  • 可调电源故障门限
  • 预警电源故障输出
  • 可选的 15ms 或 200ms 复位超时
  • 手动复位输入
  • 紧凑型 8 引脚、2mm x 2mm DFN 和 TSOT-23 (ThinSOTTM) 封装
  • 应用
  • 便携式设备
  • 电池供电型设备
  • 安全系统
  • 销售点设备
  • 无线系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2934CDC-1#PBF 2x2 DFN-8 C $1.69
    LTC2934CDC-1#TRMPBF 2x2 DFN-8 C $1.69 $1.20
    LTC2934CDC-1#TRPBF 2x2 DFN-8 C $1.15
    LTC2934CDC-2#PBF 2x2 DFN-8 C $1.69
    LTC2934CDC-2#TRMPBF 2x2 DFN-8 C $1.69 $1.20
    LTC2934CDC-2#TRPBF 2x2 DFN-8 C $1.15
    LTC2934CTS8-1#PBF SOT-23 C $1.69
    LTC2934CTS8-1#TRMPBF SOT-23 C $1.69 $1.20
    LTC2934CTS8-1#TRPBF SOT-23 C $1.15
    LTC2934CTS8-2#PBF SOT-23 C $1.69
    LTC2934CTS8-2#TRMPBF SOT-23 C $1.69 $1.20
    LTC2934CTS8-2#TRPBF SOT-23 C $1.15
    LTC2934IDC-1#PBF 2x2 DFN-8 I $1.94
    LTC2934IDC-1#TRMPBF 2x2 DFN-8 I $1.94 $1.37
    LTC2934IDC-1#TRPBF 2x2 DFN-8 I $1.32
    LTC2934IDC-2#PBF 2x2 DFN-8 I $1.94
    LTC2934IDC-2#TRMPBF 2x2 DFN-8 I $1.94 $1.37
    LTC2934IDC-2#TRPBF 2x2 DFN-8 I $1.32
    LTC2934ITS8-1#PBF SOT-23 I $1.94
    LTC2934ITS8-1#TRMPBF SOT-23 I $1.94 $1.37
    LTC2934ITS8-1#TRPBF SOT-23 I $1.32
    LTC2934ITS8-2#PBF SOT-23 I $1.94
    LTC2934ITS8-2#TRMPBF SOT-23 I $1.94 $1.37
    LTC2934ITS8-2#TRPBF SOT-23 I $1.32
