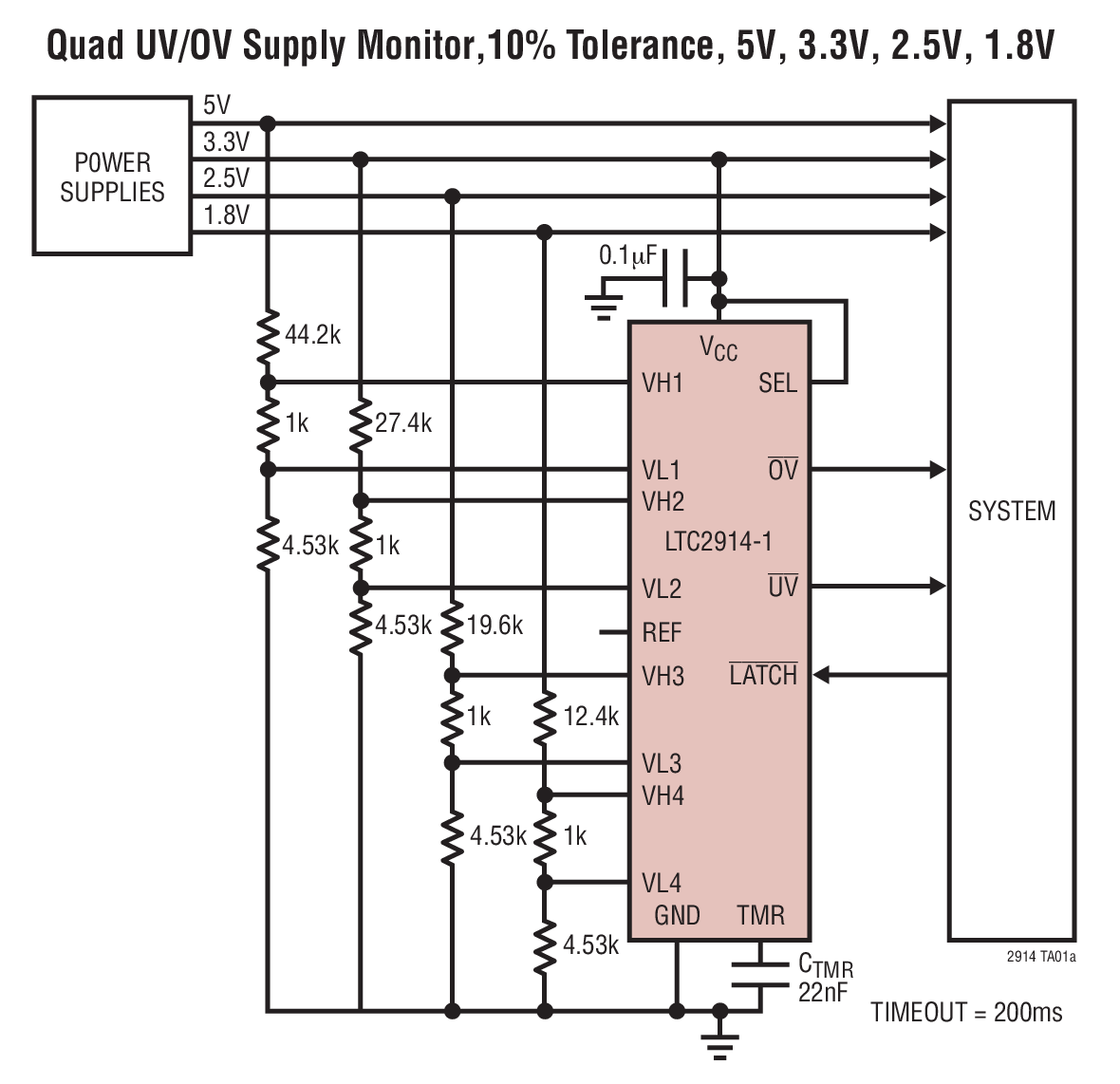

LTC2914典型应用图例一

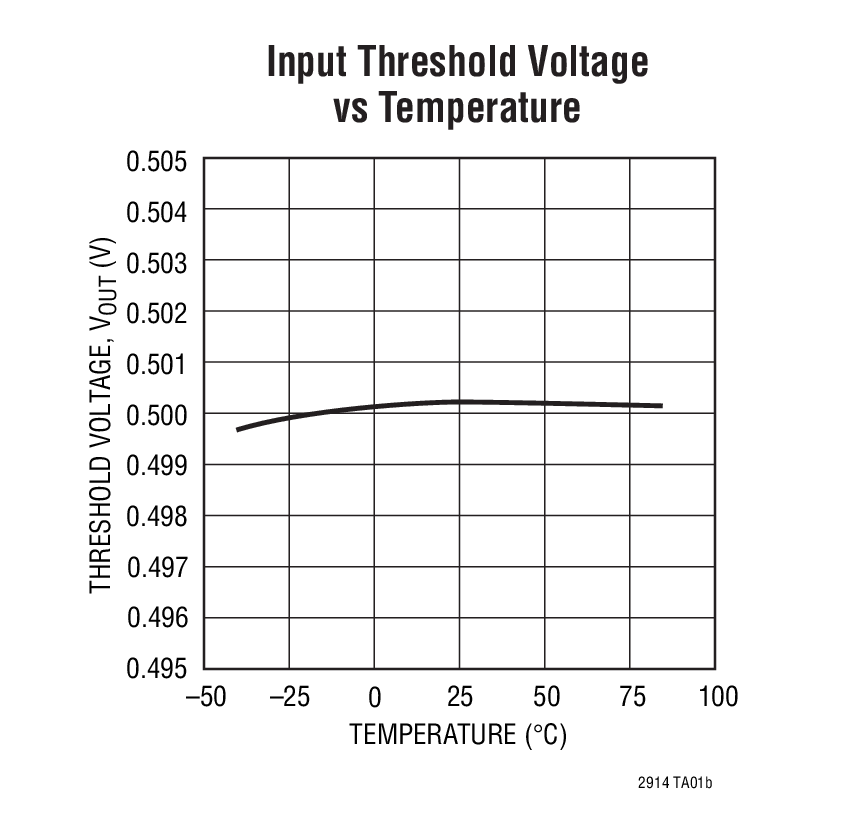

LTC2914典型应用图例二
LTC2914 - 封装图解:

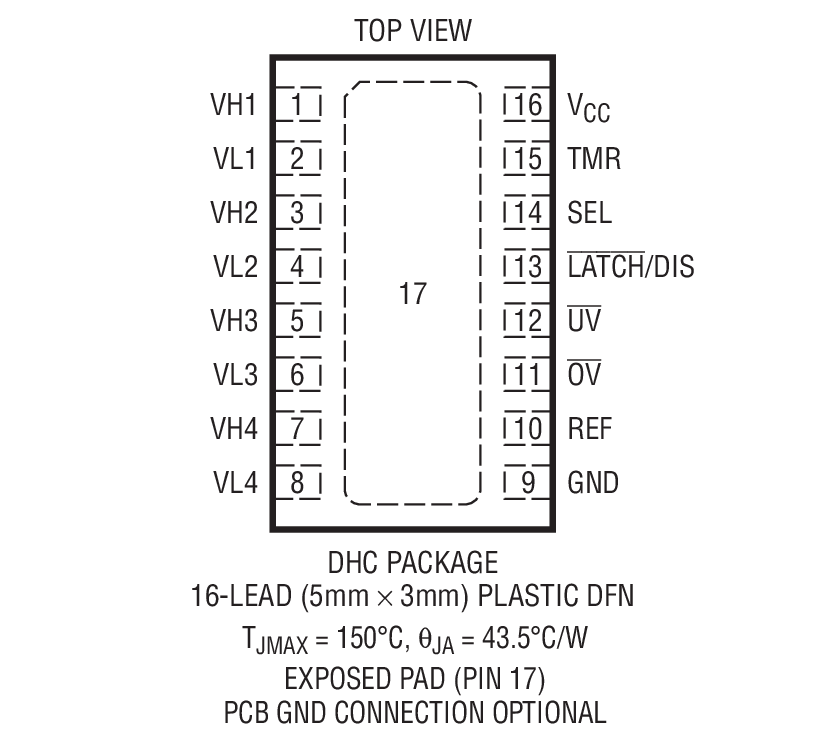

LTC2914封装图解一

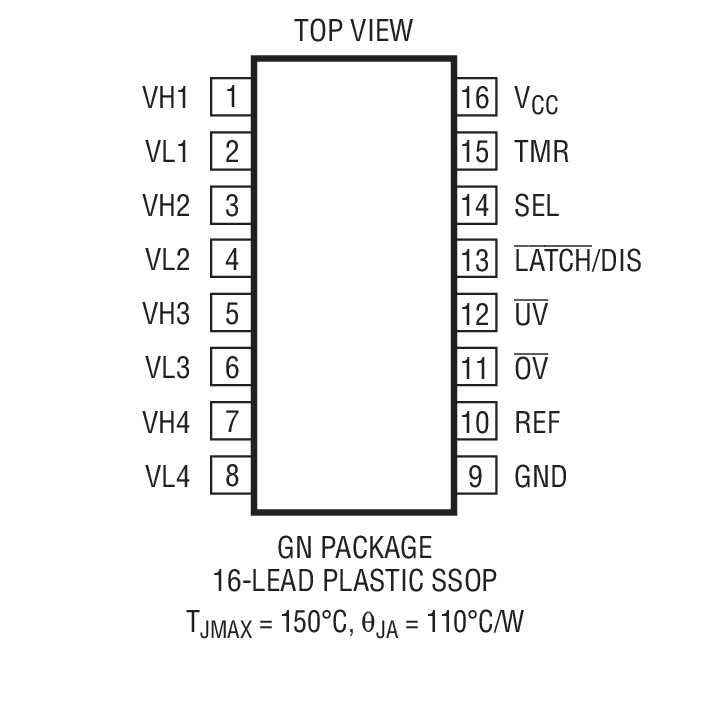

LTC2914封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2914介绍
LTC2914 - LTC2914是四路 UV / OV 正 / 负电压监视器

LTC2914是Linear公司的一款四或更多电源监视器产品,LTC2914是四路 UV / OV 正 / 负电压监视器,本站介绍了LTC2914的封装应用图解、特点和优点、功能等,并给出了与LTC2914相关的凌力尔特元器件型号供参考。

LTC2914 - 四路 UV / OV 正 / 负电压监视器

LTC2914 - 四路 UV / OV 正 / 负电压监视器 - Linear Technology(凌力尔特)

功能描述

LTC2914 是一款四路输入电压监视器,面向各种应用中的多电压监视用途。用于每个被监视电压的双路输入允许对 4 个单独的欠压 (UV) 条件和 4 个单独的过压 (OV) 条件进行监视。所有的监视器共用一个公共的欠压输出和一个公共的过压输出。 LTC2914-1 具有针对过压输出的闭锁能力。LTC2914-2 具有停用过压和欠压输出的功能。

极性选择和一个缓冲基准使得能够监视多达两个单独的负电压。一个三态输入引脚可在无需任何外部元件的情况下设定两个输入的极性。干扰滤波处理确保了可靠的复位操作,而不会发生误触发或噪声触发现象。

LTC2914 提供了一款面向电压监视的精准、通用且具有节省空间意识的微功耗型解决方案。

特点
  • 可同时监视 4 个电压
  • 可调的 UV 和 OV 跳变值
  • 保证的门限准确度:在整个温度范围内为 ±1.5% 的监视电压
  • 输入干扰抑制
  • 可监视多达两个负电压
  • 缓冲 1V 基准输出
  • 具超时停用功能的可调复位超时
  • 62μA 静态电流
  • 漏极开路 OV 和 UV 输出
  • 保证的 OV 和 UV (对于 VCC ≥ 1V)
  • 采用 16 引脚 SSOP 和 16 引脚 (5mm x 3mm) DFN 封装
  • 应用
  • 台式电脑和笔记本电脑
  • 网络服务器
  • 内核、I/O 电压监视器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2914CDHC-1 5x3 DFN-16 C $5.36 $3.75
    LTC2914CDHC-1#PBF 5x3 DFN-16 C $5.36 $3.75
    LTC2914CDHC-1#TRPBF 5x3 DFN-16 C $3.81
    LTC2914CDHC-2#PBF 5x3 DFN-16 C $5.36 $3.75
    LTC2914CDHC-2#TRPBF 5x3 DFN-16 C $3.81
    LTC2914CGN-1#PBF SSOP-16 C $5.36 $3.75
    LTC2914CGN-1#TRPBF SSOP-16 C $3.81
    LTC2914CGN-2#PBF SSOP-16 C $5.36 $3.75
    LTC2914CGN-2#TRPBF SSOP-16 C $3.80
    LTC2914HDHC-1#PBF 5x3 DFN-16 H $7.51 $4.95
    LTC2914HDHC-1#TRPBF 5x3 DFN-16 H $5.01
    LTC2914HDHC-2#PBF 5x3 DFN-16 H $7.51 $4.95
    LTC2914HDHC-2#TRPBF 5x3 DFN-16 H $5.01
    LTC2914HGN-1#PBF SSOP-16 H $7.51 $4.95
    LTC2914HGN-1#TRPBF SSOP-16 H $5.01
    LTC2914HGN-2#PBF SSOP-16 H $7.51 $4.95
    LTC2914HGN-2#TRPBF SSOP-16 H $5.01
    LTC2914IDHC-1#PBF 5x3 DFN-16 I $6.43 $4.50
    LTC2914IDHC-1#TRPBF 5x3 DFN-16 I $4.56
    LTC2914IDHC-2#PBF 5x3 DFN-16 I $6.43 $4.50
    LTC2914IDHC-2#TRPBF 5x3 DFN-16 I $4.56
    LTC2914IGN-1#PBF SSOP-16 I $6.43 $4.50
    LTC2914IGN-1#TRPBF SSOP-16 I $4.56
    LTC2914IGN-2 SSOP-16 I $6.43 $4.50
    LTC2914IGN-2#PBF SSOP-16 I $6.43 $4.50
    LTC2914IGN-2#TRPBF SSOP-16 I $4.56
