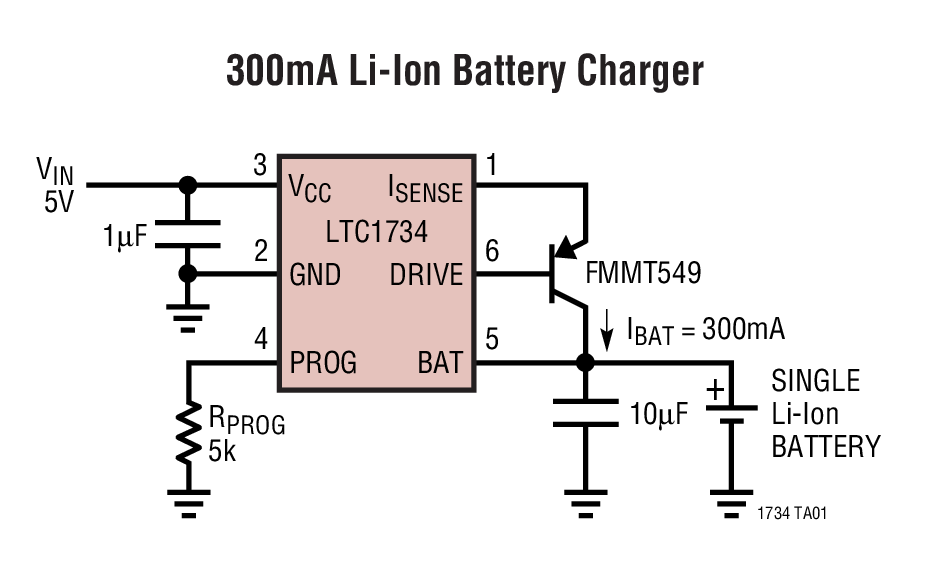

LTC1734-4.1典型应用图例一

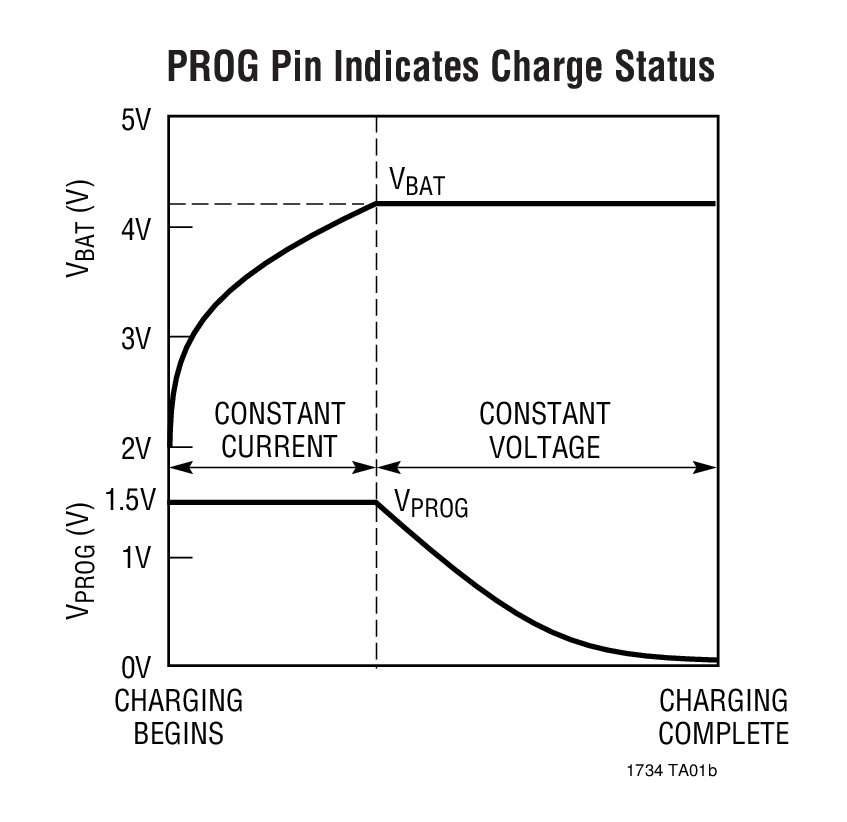

LTC1734-4.1典型应用图例二
LTC1734-4.1 - 封装图解：

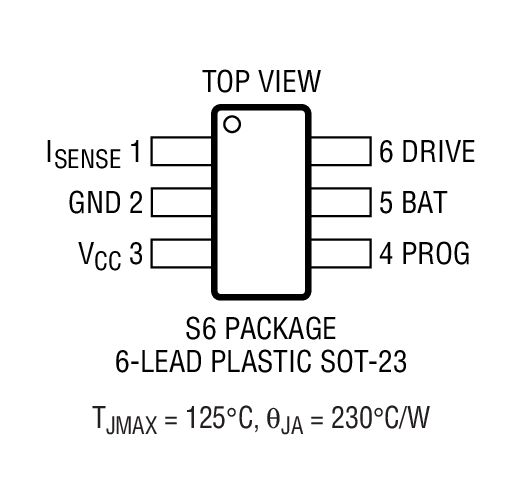

LTC1734-4.1封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1734-4.1介绍

LTC1734-4.1 - LTC1734-4.1是采用 ThinSOT 封装的锂离子线性电池充电器

LTC1734-4.1是LINEAR凌力尔特公司的一款线性充电器产品，LTC1734-4.1是LTC1734-4.1是采用 ThinSOT 封装的锂离子线性电池充电器，本站介绍了LTC1734-4.1的封装应用图解、特点和优点、功能等，并给出了与LTC1734-4.1相关的LINEAR元器件型号供参考。

LTC1734-4.1 - LTC1734-4.1是采用 ThinSOT 封装的锂离子线性电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC1734-4.1 - 采用 ThinSOT 封装的锂离子线性电池充电器

LTC1734-4.1 - 采用 ThinSOT 封装的锂离子线性电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC1734 是一款低成本、单节电池、恒流 / 恒压锂离子电池充电控制器。若结合几只外部组件，该 TSOT-23 封装的器件则可对单节锂离子电池构成非常小及成本低的充电器。

LTC1734 有 4.1V 和 4.2V 两种版本，精度均为 1%。可采用位于 PROG 引脚和地之间的单只外部电阻来编程恒定电流。通过浮置编程电阻可实现手动关断，而移开输入电源则可自动将 LTC1734 设置成休眠模式。关断和休眠模式所消耗的电池电流都接近零。

充电电流可通过 PROG 引脚上的电压来监视，并允许微控制器或 ADC 读取该电流，从而决定何时结束充电周期。输出驱动器既被限流又被热保护以防止 LTC1734 超出安全限制的操作。不需外部阻塞二极管。

LTC1734 还可作为通用电流源或可作为采用外部终端为镍镉 (NiCd) 电池和镍氢 (NiMH) 电池充电的电流源。

充电电流VfloatLTC1734180mA 至 700mA4.1V 或 4.2VLTC1734L50mA 至 180mA4.2V
特点
  • 扁平 (1mm) ThinSOTTM 封装
  • 无需阻塞二极管
  • 无需检测电阻
  • 1% 精确预设置电压：4.1V 或 4.2V
  • 充电电流监视输出以用于终止充电
  • 可编程充电电流：200mA 至 700mA
  • 移开输入电源可自动进入休眠模式
  • 手动关断
  • 关断状态下的电池泄漏电流可忽略不计
  • 欠压闭锁
  • 过流 / 过热自保护
    • 应用
  • 蜂窝电话
  • 手持计算机
  • 数码相机
  • 充电底座
  • 低成本和小尺寸充电器
  • 可编程电流源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1734ES6-4.1 SOT-23 E $1.70
    LTC1734ES6-4.1#PBF SOT-23 E $1.70
    LTC1734ES6-4.1#TR SOT-23 E $1.70 $1.31
    LTC1734ES6-4.1#TRM SOT-23 E $1.70 $1.33
    LTC1734ES6-4.1#TRMPBF SOT-23 E $1.70 $1.33
    LTC1734ES6-4.1#TRPBF SOT-23 E $1.70 $1.31
    LTC1734ES6-4.2 SOT-23 E $1.70
    LTC1734ES6-4.2#PBF SOT-23 E $1.70
    LTC1734ES6-4.2#TR SOT-23 E $1.70 $1.31
    LTC1734ES6-4.2#TRM SOT-23 E $1.70 $1.33
    LTC1734ES6-4.2#TRMPBF SOT-23 E $1.70 $1.33
    LTC1734ES6-4.2#TRPBF SOT-23 E $1.70 $1.31
