LTC2954-1技术文档下载:
LTC2954-1技术文档产品手册下载
LTC2954-1 - 典型应用图例:

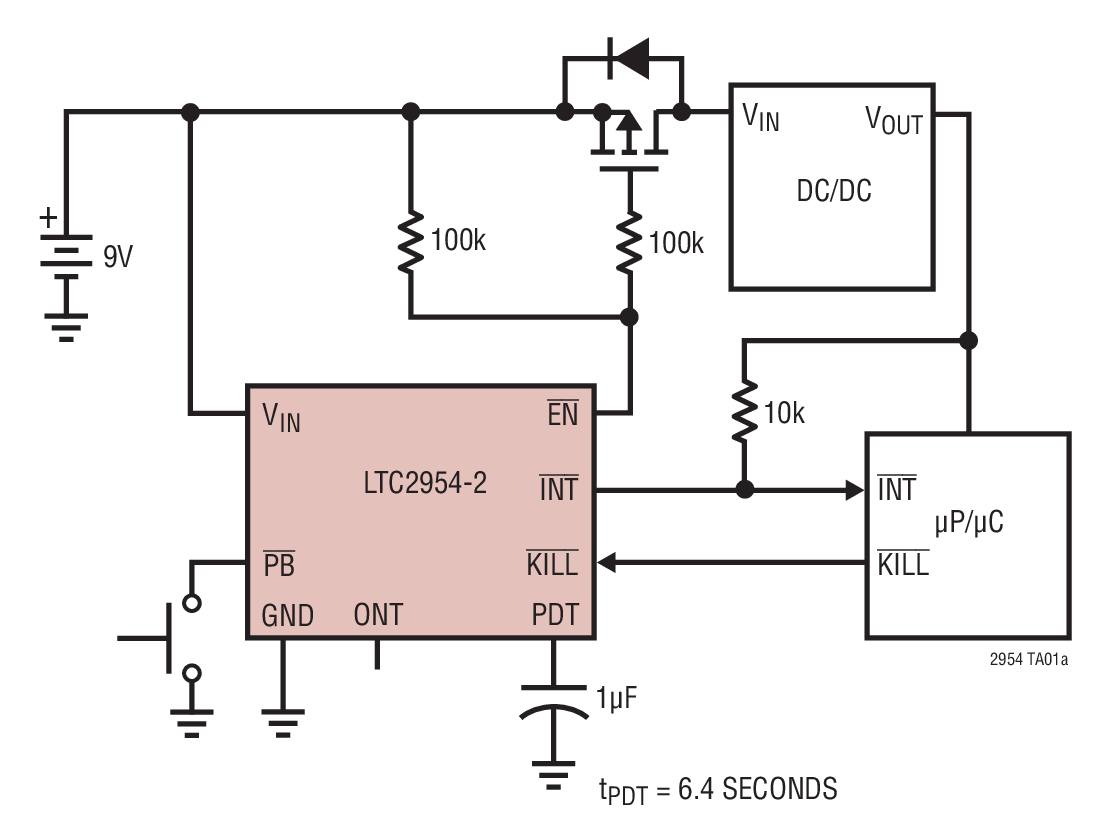

LTC2954-1典型应用图例一

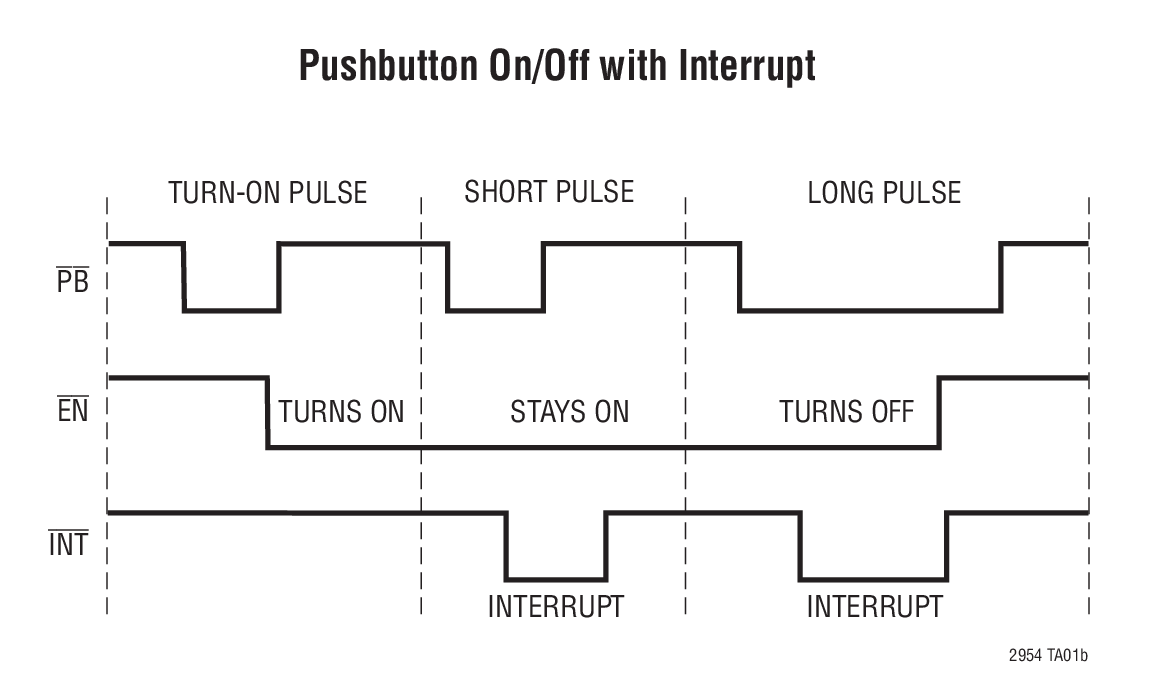

LTC2954-1典型应用图例二
LTC2954-1 - 封装图解:

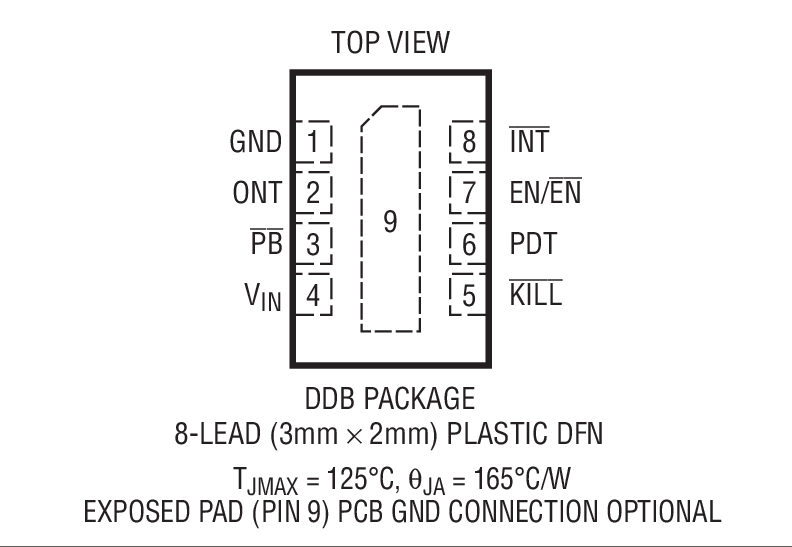

LTC2954-1封装图解一

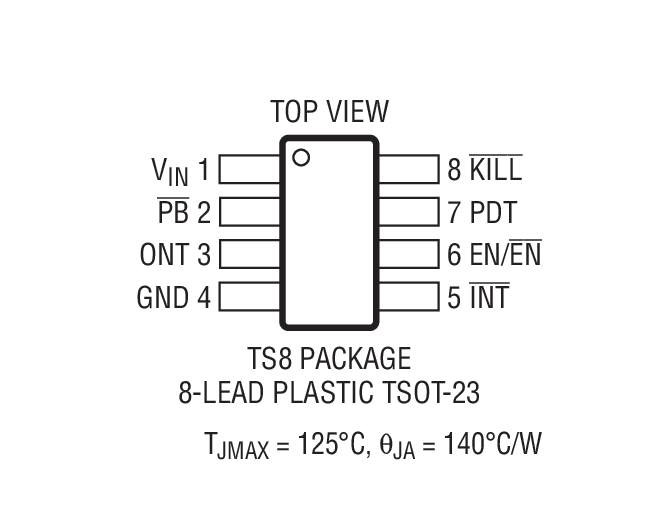

LTC2954-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2954-1介绍
LTC2954-1 - LTC2954-1是具微处理器中断功能的按钮接通/关断控制器

LTC2954-1是Linear公司的一款按钮控制器产品,LTC2954-1是具微处理器中断功能的按钮接通/关断控制器,本站介绍了LTC2954-1的封装应用图解、特点和优点、功能等,并给出了与LTC2954-1相关的凌力尔特元器件型号供参考。

LTC2954-1 - 具微处理器中断功能的按钮接通/关断控制器

LTC2954 - 具微处理器中断功能的按钮接通/关断控制器 - Linear Technology(凌力尔特)

功能描述

LTC2954 是一款按钮接通 / 关断控制器,可通过一个按钮接口来管理系统电源。一个使能输出负责触发系统电源,而一个中断输出则负责提供防反跳按钮状态。中断输出可在菜单驱动型应用中使用,以要求执行系统断电操作。一个断电输入允许微处理器或系统将使能输出复位,从而有效地实现系统断电。可独立调节的接通和关断定时器实现了使能输出的可靠按钮控制,并能阻止系统电源的意外触发。

LTC2954 可在一个 2.7V 至 26.4V 的宽输入电压范围内运作,以适应多种输入电源。非常低的静态电流 (典型值为 6μA) 使 LTC2954 成为电池供电型应用的理想选择。该器件可提供两种版本,以适应正或负使能极性。

特点
  • 可调的电源接通 / 关断定时器
  • 低电源电流:6μA
  • 宽工作电压范围:2.7V 至 26.4V
  • 低泄漏 EN 输出 (LTC2954-1) 可提供 DC/DC 转换器控制
  • 高电压 EN 输出 (LTC2954-2) 可提供电路断路器控制
  • 简单的接口提供了顺畅的微处理器停机
  • 具内部上拉电阻器的高输入电压 PB 引脚
  • 在 PB 输入端上提供了 ±10kV ESD HBM
  • 在 KILL 比较器输入端上提供了准确的 0.6V 门限
  • 8 引脚 3mm x 2mm DFN 封装和 ThinSOTTM 封装
  • 应用
  • 按钮 PowerPathTM 控制
  • 便携式仪表
  • 刀片服务器
  • 便携式客户服务 PDA
  • 台式电脑及笔记本电脑
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2954CDDB-1 3x2 DFN-8 C $2.59
    LTC2954CDDB-1#PBF 3x2 DFN-8 C $2.59
    LTC2954CDDB-1#TR 3x2 DFN-8 C $2.59 $1.81
    LTC2954CDDB-1#TRM 3x2 DFN-8 C $2.59 $1.83
    LTC2954CDDB-1#TRMPBF 3x2 DFN-8 C $2.59 $1.83
    LTC2954CDDB-1#TRPBF 3x2 DFN-8 C $2.59 $1.81
    LTC2954CDDB-2 3x2 DFN-8 C $2.59
    LTC2954CDDB-2#PBF 3x2 DFN-8 C $2.59
    LTC2954CDDB-2#TR 3x2 DFN-8 C $2.59 $1.81
    LTC2954CDDB-2#TRM 3x2 DFN-8 C $2.59 $1.83
    LTC2954CDDB-2#TRMPBF 3x2 DFN-8 C $2.59 $1.83
    LTC2954CDDB-2#TRPBF 3x2 DFN-8 C $2.59 $1.81
    LTC2954CTS8-1 SOT-23 C $2.59
    LTC2954CTS8-1#PBF SOT-23 C $2.59
    LTC2954CTS8-1#TR SOT-23 C $2.59 $1.81
    LTC2954CTS8-1#TRM SOT-23 C $2.59 $1.83
    LTC2954CTS8-1#TRMPBF SOT-23 C $2.59 $1.83
    LTC2954CTS8-1#TRPBF SOT-23 C $2.59 $1.81
    LTC2954CTS8-2 SOT-23 C $2.59
    LTC2954CTS8-2#PBF SOT-23 C $2.59
    LTC2954CTS8-2#TR SOT-23 C $2.59 $1.81
    LTC2954CTS8-2#TRM SOT-23 C $2.59 $1.83
    LTC2954CTS8-2#TRMPBF SOT-23 C $2.59 $1.83
    LTC2954CTS8-2#TRPBF SOT-23 C $2.59 $1.81
    LTC2954IDDB-1 3x2 DFN-8 I $3.04
    LTC2954IDDB-1#PBF 3x2 DFN-8 I $3.04
    LTC2954IDDB-1#TR 3x2 DFN-8 I $3.04 $2.16
    LTC2954IDDB-1#TRM 3x2 DFN-8 I $3.04 $2.18
    LTC2954IDDB-1#TRMPBF 3x2 DFN-8 I $3.04 $2.18
    LTC2954IDDB-1#TRPBF 3x2 DFN-8 I $3.04 $2.16
    LTC2954IDDB-2 3x2 DFN-8 I $3.04
    LTC2954IDDB-2#PBF 3x2 DFN-8 I $3.04
    LTC2954IDDB-2#TR 3x2 DFN-8 I $3.04 $2.16
    LTC2954IDDB-2#TRM 3x2 DFN-8 I $3.04 $2.18
    LTC2954IDDB-2#TRMPBF 3x2 DFN-8 I $3.04 $2.18
    LTC2954IDDB-2#TRPBF 3x2 DFN-8 I $3.04 $2.16
    LTC2954ITS8-1 SOT-23 I $3.04
    LTC2954ITS8-1#PBF SOT-23 I $3.04
    LTC2954ITS8-1#TR SOT-23 I $3.04 $2.16
    LTC2954ITS8-1#TRM SOT-23 I $3.04 $2.18
    LTC2954ITS8-1#TRMPBF SOT-23 I $3.04 $2.18
    LTC2954ITS8-1#TRPBF SOT-23 I $3.04 $2.16
    LTC2954ITS8-2 SOT-23 I $3.04
    LTC2954ITS8-2#PBF SOT-23 I $3.04
    LTC2954ITS8-2#TR SOT-23 I $3.04 $2.16
    LTC2954ITS8-2#TRM SOT-23 I $3.04 $2.18
    LTC2954ITS8-2#TRMPBF SOT-23 I $3.04 $2.18
    LTC2954ITS8-2#TRPBF SOT-23 I $3.04 $2.16
