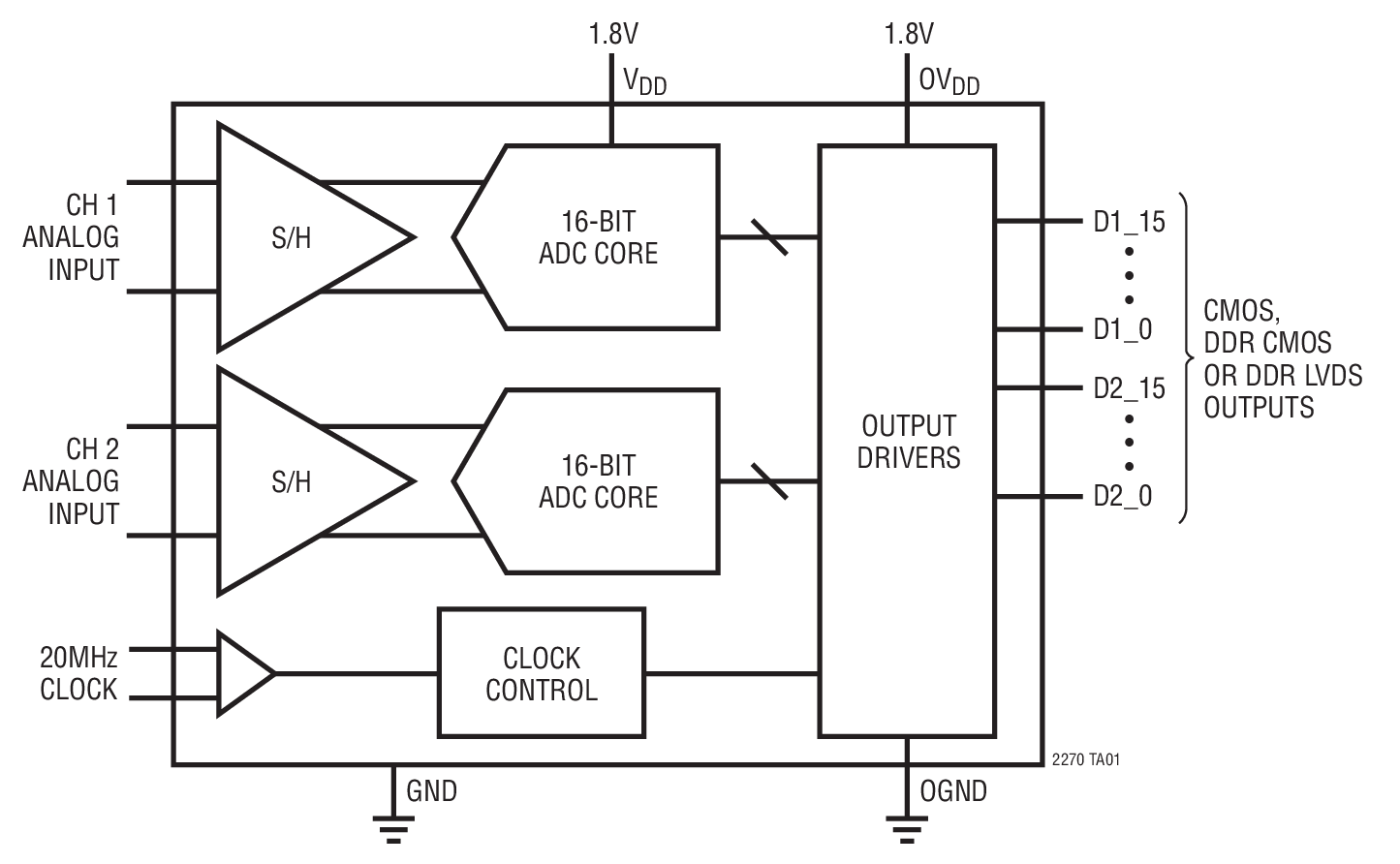

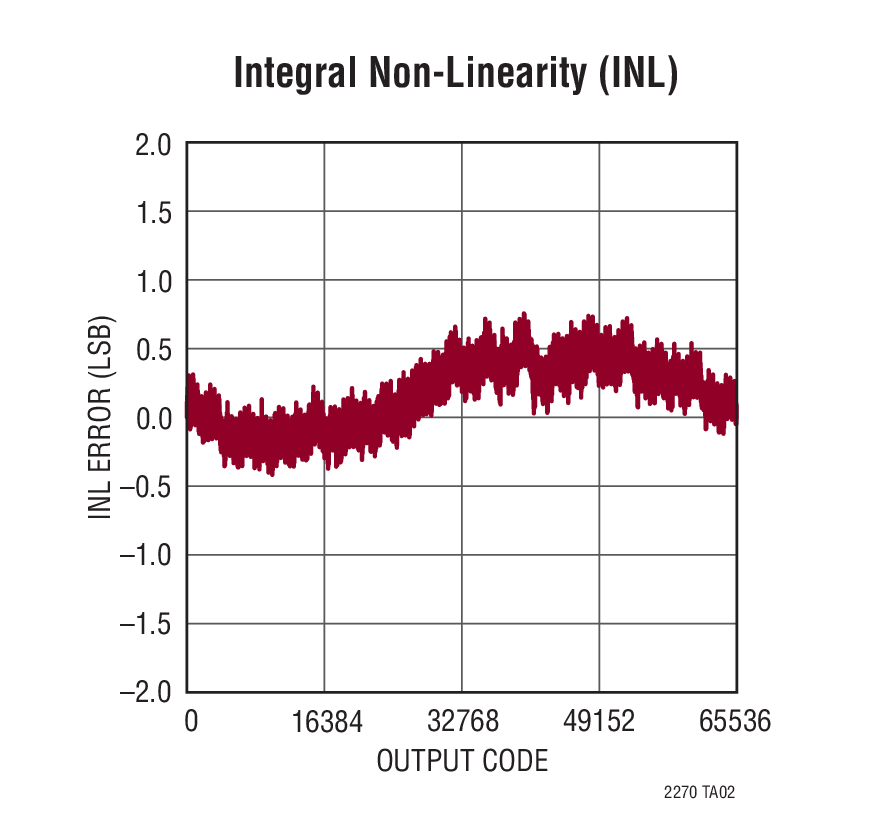

LTC2270 - 典型应用图例：

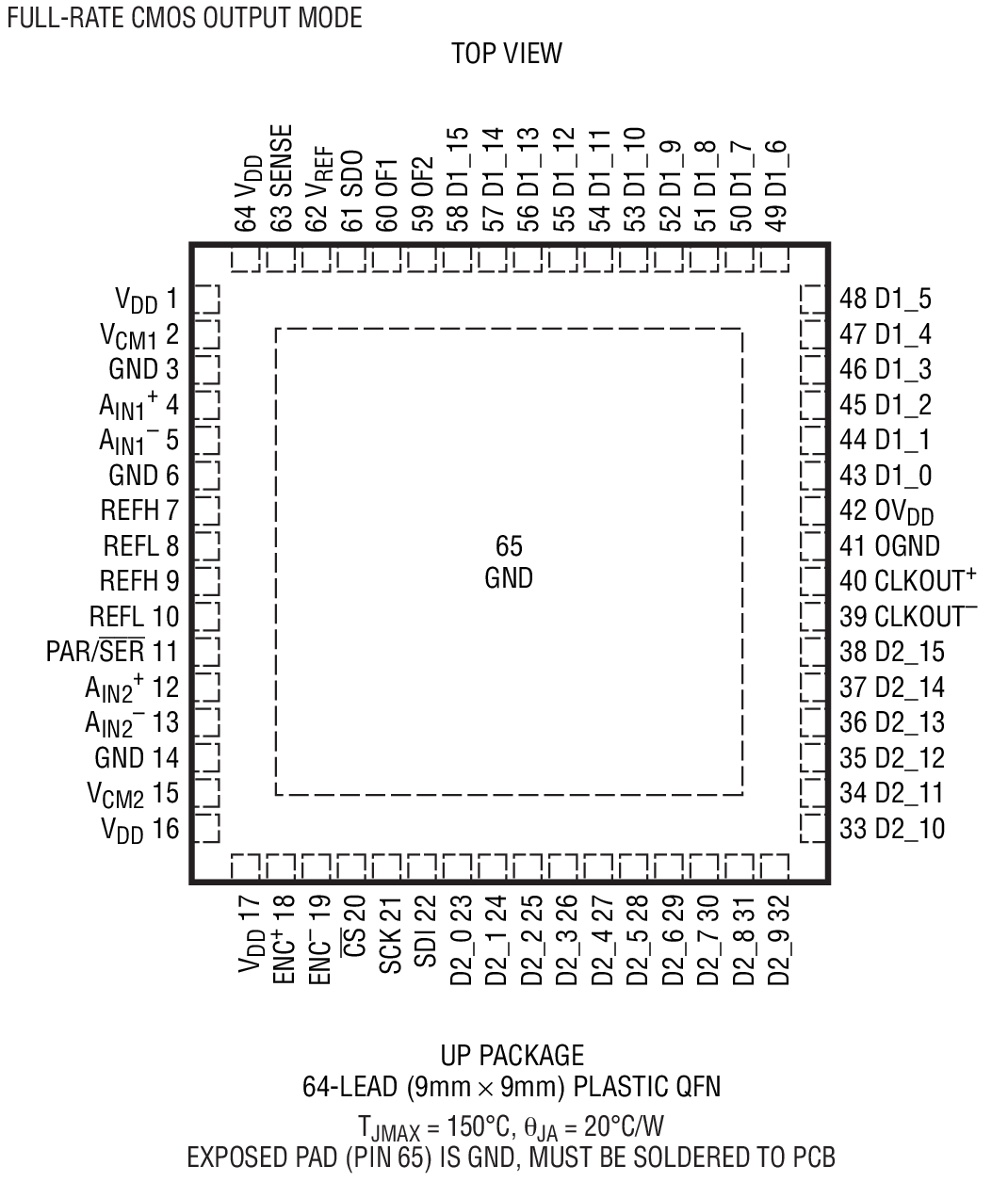

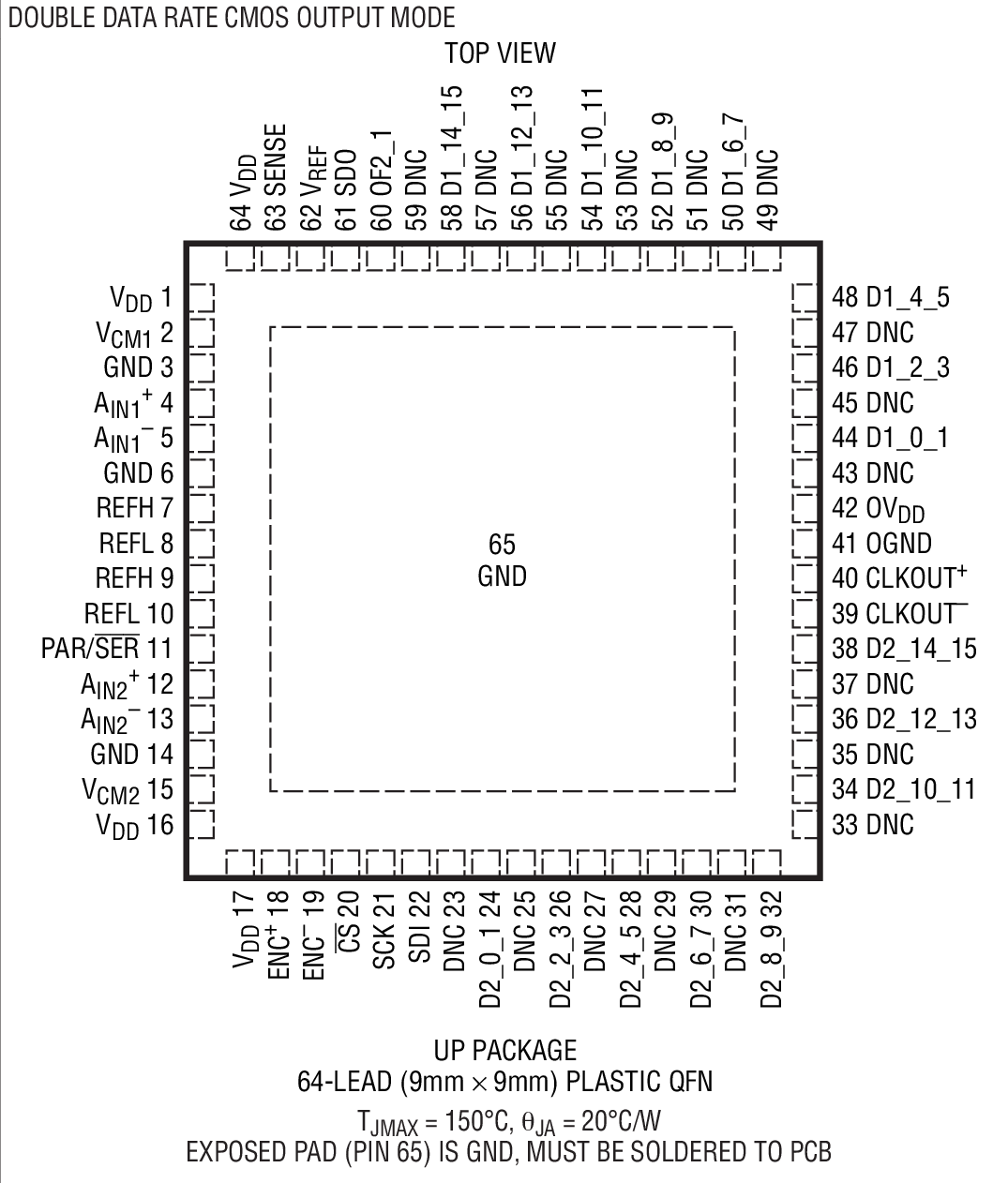

LTC2270 - 封装图解：

LTC2270LTC2270

LINEAR凌力尔特芯片：

LTC2270 - LTC2270是16 位、20Msps、低噪声、双通道 ADC

LTC2270是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2270是LTC2270是16 位、20Msps、低噪声、双通道 ADC，本站介绍了LTC2270的封装应用图解、特点和优点、功能等，并给出了与LTC2270相关的LINEAR元器件型号供参考。

LTC2270 - LTC2270是16 位、20Msps、低噪声、双通道 ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2270 - 16 位、20Msps、低噪声、双通道 ADC

LTC2270 - 16 位、20Msps、低噪声、双通道 ADC - Linear Technology（凌力尔特）

功能描述

LTC2270 是一款双通道同时采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。该器件非常适合要求苛刻的应用，其 AC 性能包括 84.1dB SNR 和 99dB 无杂散动态范围 (SFDR)。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.2LSB DNL (典型值) 和无漏失码。转换噪声为 1.44LSBRMS。

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点

双通道同时采样 ADC

84.1dB SNR (46μVRMS 输入参考噪声)

99dB SFDR

±2.3LSB INL (最大值)

低功率：160mW (总值)，80mW (每通道)

单 1.8V 电源

CMOS、DDR CMOS 或 DDR LVDS 输出

可选的输入范围：1VP-P 至 2VP-P

200MHz 满功率带宽 S/H (采样及保持)

停机和打盹模式

用于配置的串行 SPI 端口

引脚与下列器件相兼容： LTC2180：16 位、25Msps、78mW LTC2140-14：14 位、25Msps、50mW

64 引脚 (9mm x 9mm) QFN 封装

应用

低功率仪表

软件定义无线电

便携式医学成像

多通道数据采集

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2270CUP#PBF	9x9 QFN-64	C	$72.86	$51.00
LTC2270CUP#TRPBF	9x9 QFN-64	C		$51.06
LTC2270IUP#PBF	9x9 QFN-64	I	$84.29	$59.00
LTC2270IUP#TRPBF	9x9 QFN-64	I		$59.06
