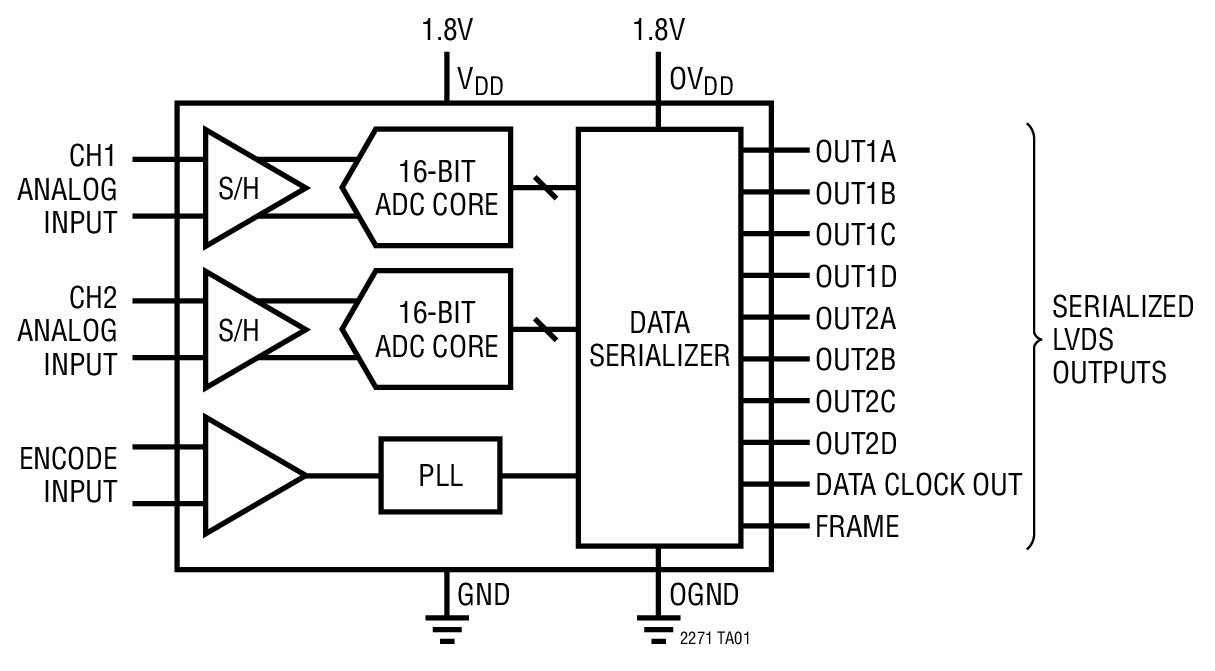

LTC2271 - 典型应用图例：

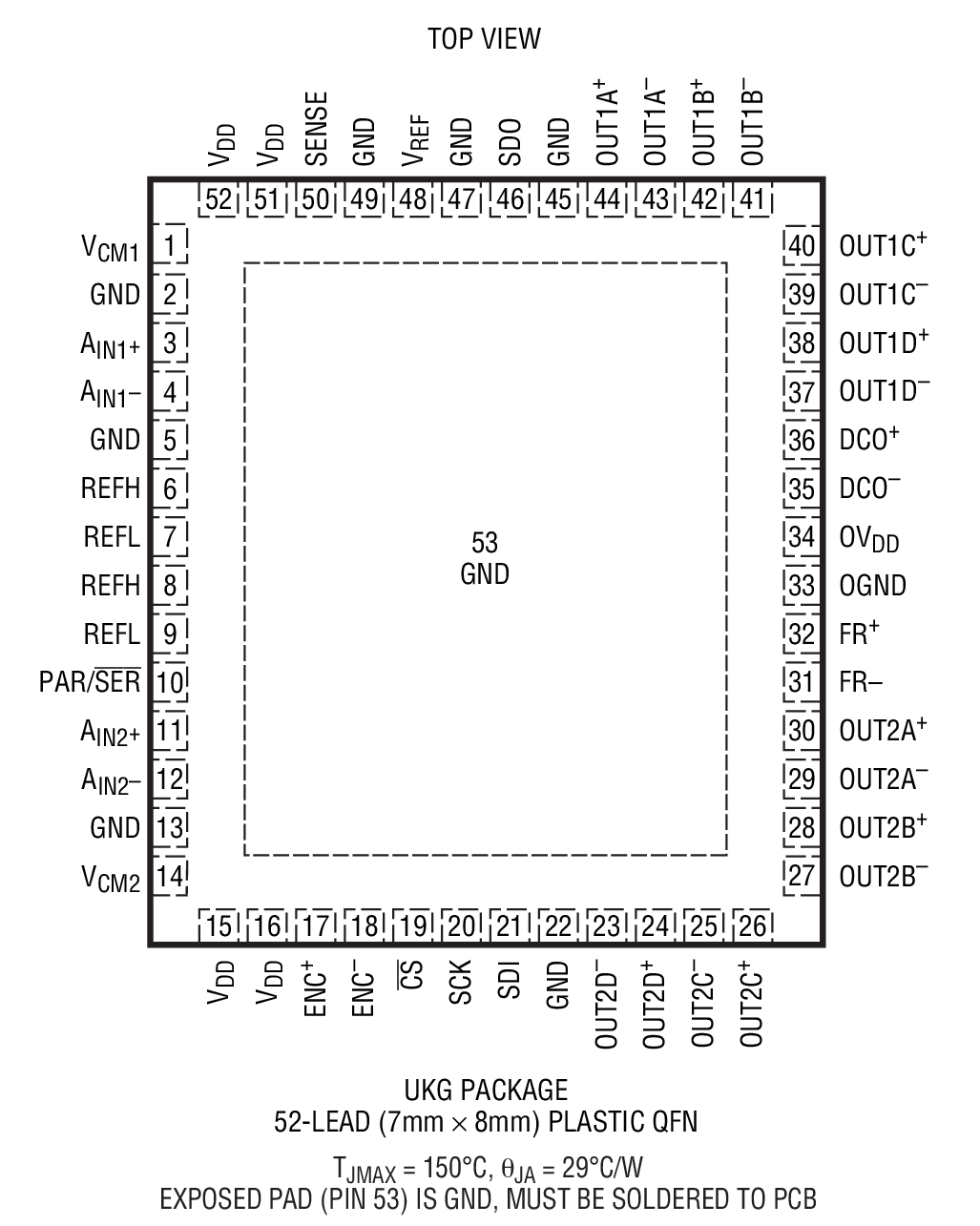

LTC2271 - 封装图解：

LINEAR凌力尔特芯片：

LTC2271 - LTC2271是16 位、20Msps、串行、低噪声、双通道 ADC

LTC2271是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2271是LTC2271是16 位、20Msps、串行、低噪声、双通道 ADC，本站介绍了LTC2271的封装应用图解、特点和优点、功能等，并给出了与LTC2271相关的LINEAR元器件型号供参考。

LTC2271 - LTC2271是16 位、20Msps、串行、低噪声、双通道 ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2271 - 16 位、20Msps、串行、低噪声、双通道 ADC

LTC2271 - 16 位、20Msps、串行、低噪声、双通道 ADC - Linear Technology（凌力尔特）

功能描述

LTC2271 是一款双通道同时采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。该器件非常适合要求苛刻的通信应用，其 AC 性能包括 84.1dB SNR 和 99dB 无杂散动态范围 (SFDR)。

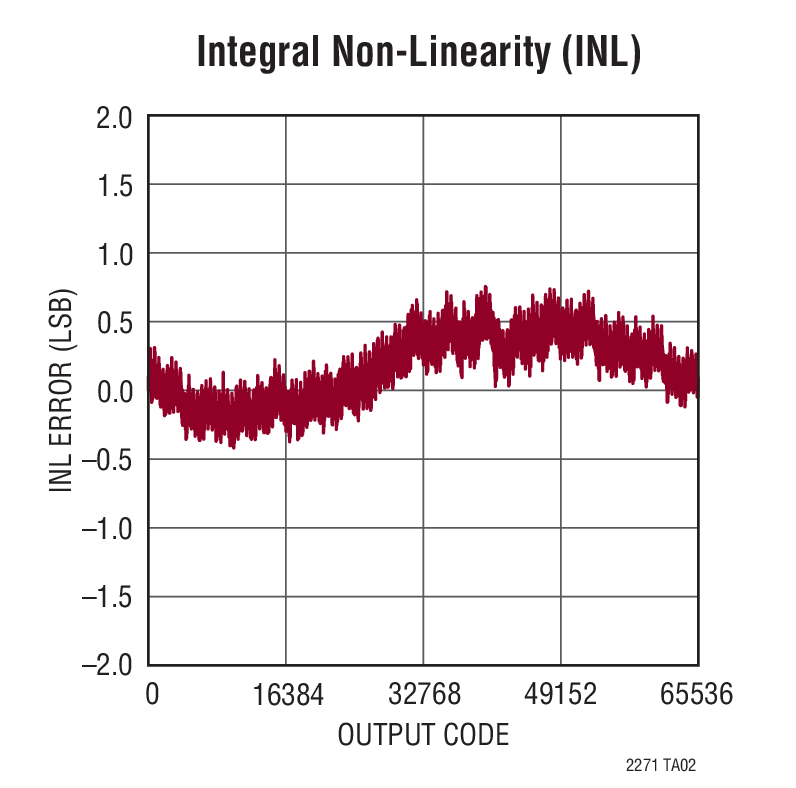

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.2LSB DNL (典型值) 和无漏失码。转换噪声为 1.44LSBRMS。

数字输出为串行 LVDS，旨在最大限度地减少数据线的数目。每个通道一次输出 1 位、2 位或4 位。LVDS 驱动器具有可任选的内部终端和可调输出电平，以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点

双通道同时采样 ADC

串行 LVDS 输出：每个通道 1、2 或 4 位

84.1dB SNR (46μVRMS 输入参考噪声)

99dB SFDR

低功率：185mW (总值)，92mW (每通道)

单 1.8V 电源

可选的输入范围：1VP-P 至 2.1VP-P

200MHz 满功率带宽 S/H (采样及保持)

停机和打盹模式

用于配置的串行 SPI 端口

引脚可兼容： LTC2190：16 位、25Msps、104mW

52 引脚 (7mm x 8mm) QFN 封装

应用

低功率仪表

软件定义无线电

便携式医学成像

多通道数据采集

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2271CUKG#PBF	7x8 QFN-52	C	$72.86	$51.00
LTC2271CUKG#TRPBF	7x8 QFN-52	C		$51.06
LTC2271IUKG#PBF	7x8 QFN-52	I	$84.29	$59.00
LTC2271IUKG#TRPBF	7x8 QFN-52	I		$59.06
