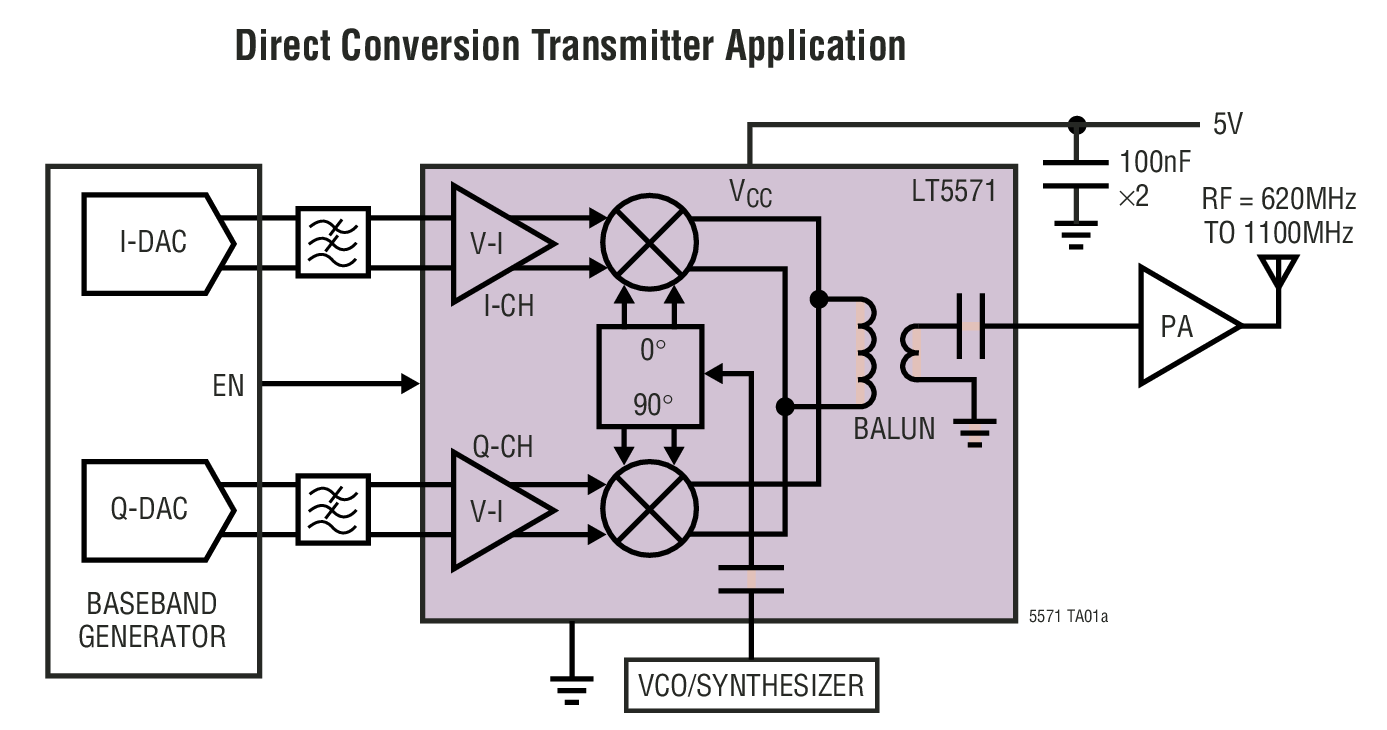

LT5571 - 典型应用图例：

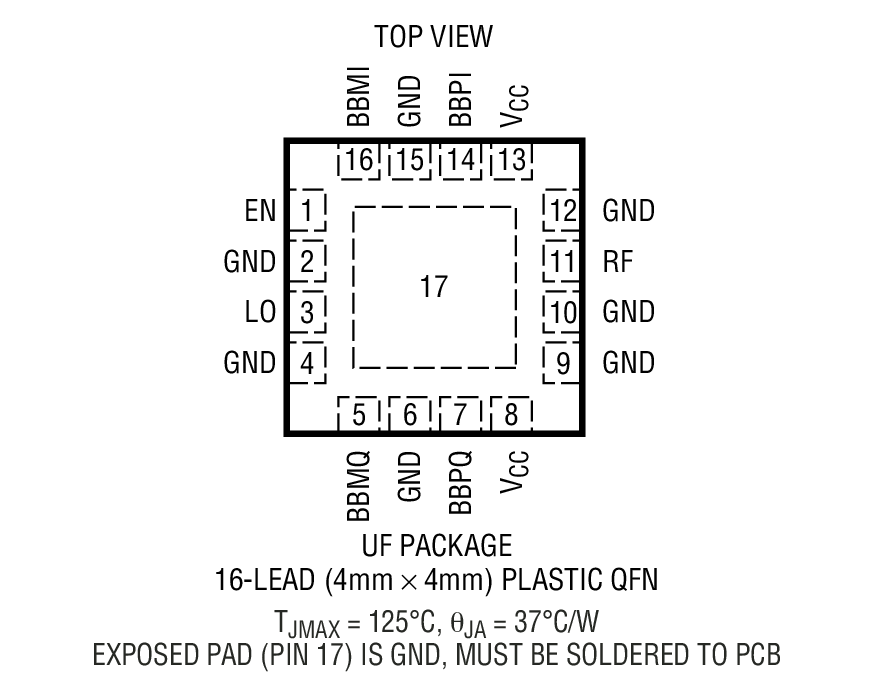

LT5571 - 封装图解：

LT5571 - LT5571是1100MHz 高线性度直接正交调制器

LT5571是Linear公司的一款I/Q 调制器产品，LT5571是1100MHz 高线性度直接正交调制器，本站介绍了LT5571的封装应用图解、特点和优点、功能等，并给出了与LT5571相关的凌力尔特元器件型号供参考。

LT5571 - 1100MHz 高线性度直接正交调制器

LT5571 - 620MHz - 1100MHz 高线性度直接正交调制器 - Linear Technology（凌力尔特）

功能描述

LT5571 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它允许采用差分基带 I 和 Q 信号对 RF 信号进行直接调制。该器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系统。还可以通过在 I 和 Q 输入端上施加 90° 移相信号而把这款器件配置为镜频抑制上变频混频器。高阻抗 I/Q 基带输入由电压至电流转换器组成，后者再驱动双平衡混频器。这些混频器的输出相加，并加至一个片内 RF 变换器，该 RF 变换器负责把差分混频器信号转换为一个 50Ω 单端输出。4 个平衡 I 和 Q 基带输入端口用于来自一个具有约 0.5V 共模电压信号源的 DC 耦合。LO 通路由一个具单端输入的 LO 缓冲器和若干精准正交信号发生器 (负责产生用于混频器的 LO 驱动电压) 组成。电源电压范围为 4.5V 至 5.25V。

特点

从基带至 RF 的直接转换

高输出：-4.2dB 转换增益

高 OIP3：在 900MHz 为 21.7dBm

低输出噪声层 (在 20MHz 偏移)：　无 RF：-159dBm/Hz 　 POUT = 4dBm：-153.3dBm/Hz

低载波泄漏：在 900MHz 为 -42dBm

高镜频抑制：在 900MHz 为 -53dBc

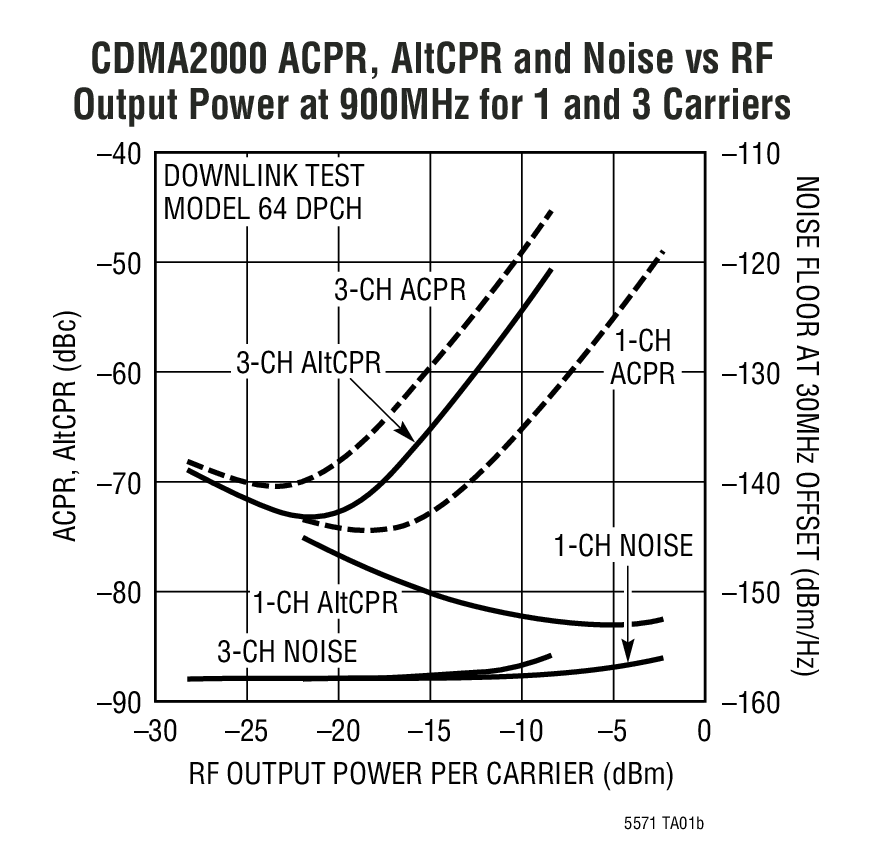

三通道 CDMA2000 ACPR：在 900MHz 为 -70.4dBc

集成 LO 缓冲器和 LO 正交相位发生器

50Ω AC 耦合单端 LO 和 RF 端口

至具有 0.5V 共模电压的基带输入的高阻抗 DC 接口

16 引脚 QFN 4mm x 4mm 封装
