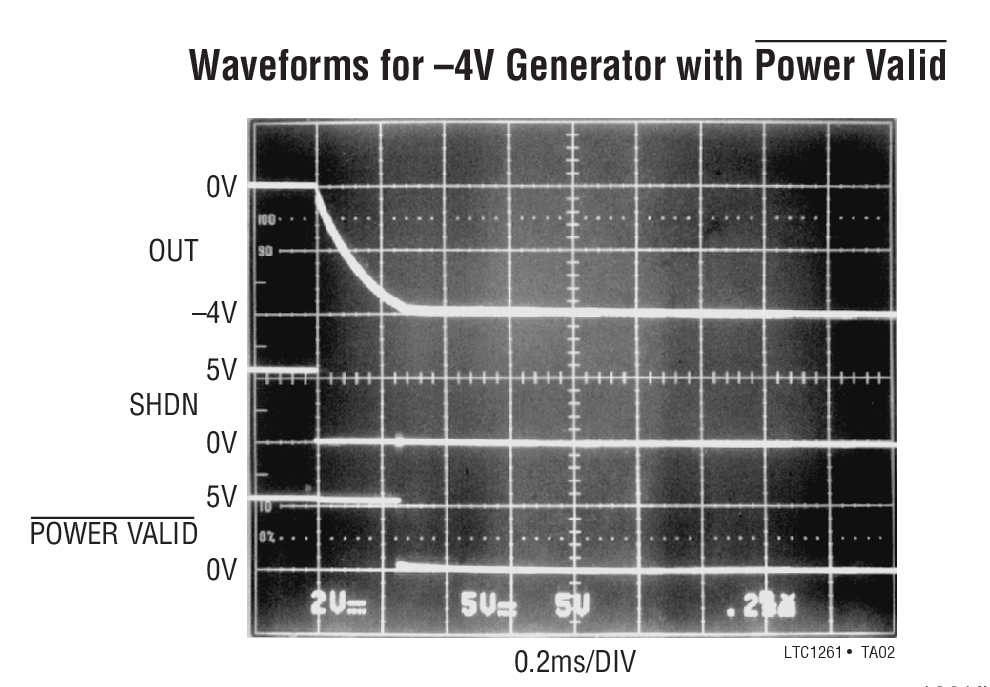

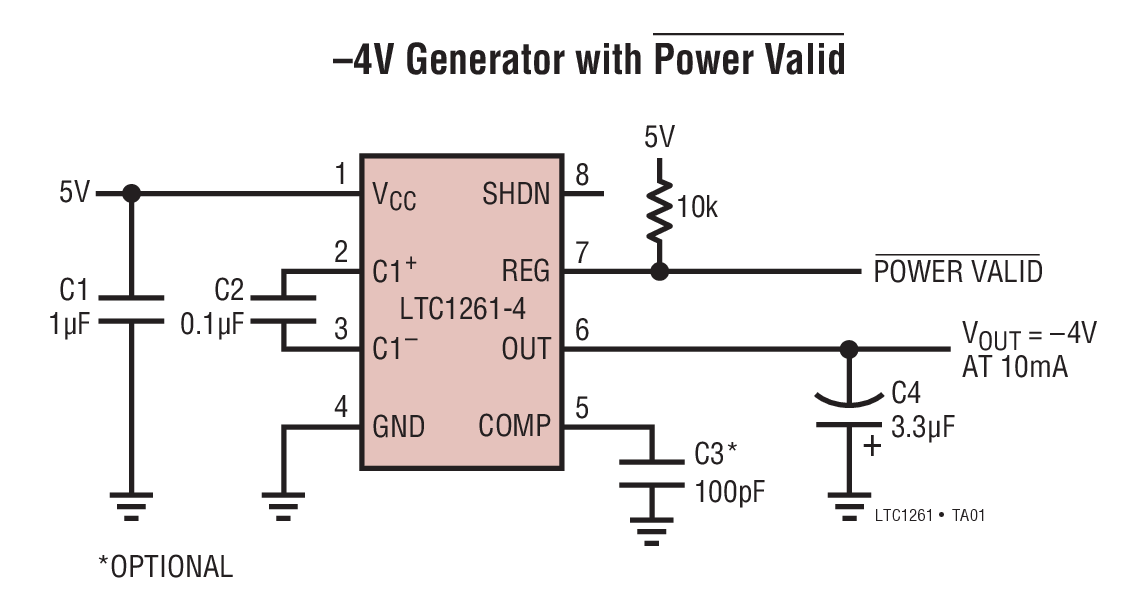

LTC1261 - 典型应用图例：

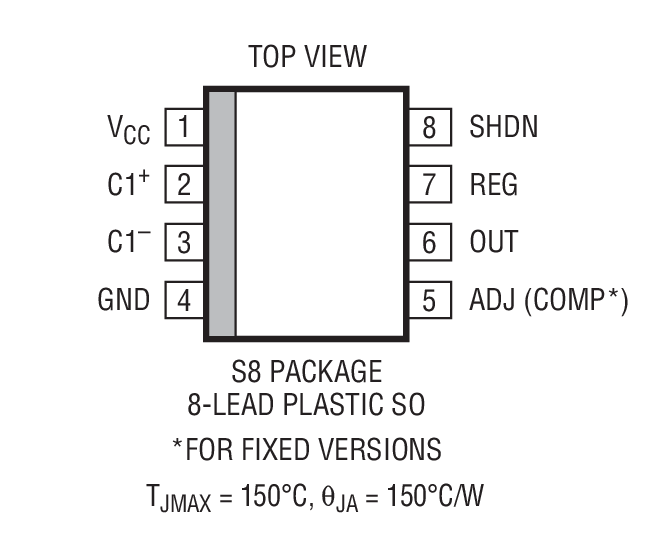

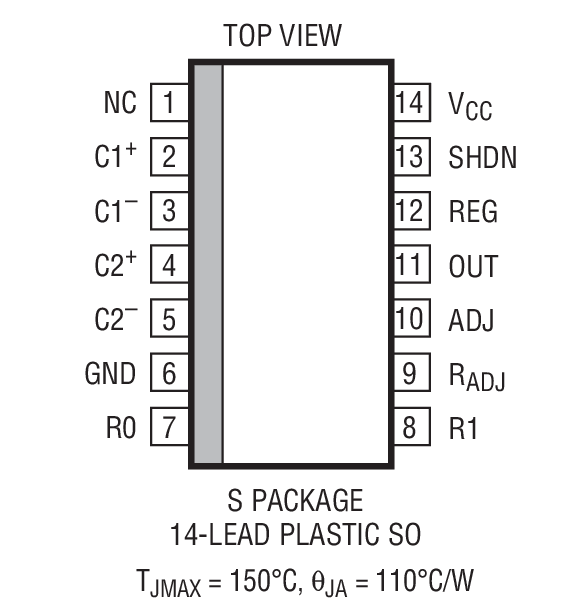

LTC1261 - 封装图解：
LINEAR凌力尔特芯片：
- DC765B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC2238IUH#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3531ES6-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4312IDE#PBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LT3970HMS#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1025CJ8 - 集成电路（IC） > 接口 > 传感器和检测器接口
- LT3573EMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1608ACG#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3882IUJ-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC2241IUP-12#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT3060HTS8-3.3#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC1450LIG#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC1445CN#PBF - 集成电路（IC） > 线性 > 比较器
- LTC4380IMS-2#TRPBF - 电路保护 > 浪涌抑制 IC
- LTC3814EFE-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT8362HMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4214-1IMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- DC1847A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT1880CS5#TRMPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC6228HDC#TRMPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
LTC1261 - LTC1261是开关电容器稳压负输出转换器
LTC1261是LINEAR凌力尔特公司的一款GaAsFET 偏置发生器产品，LTC1261是LTC1261是开关电容器稳压负输出转换器，本站介绍了LTC1261的封装应用图解、特点和优点、功能等，并给出了与LTC1261相关的LINEAR元器件型号供参考。
LTC1261 - LTC1261是开关电容器稳压负输出转换器 - GaAsFET 偏置发生器 - 电源管理 - 凌力尔特
LTC1261 - 开关电容器稳压负输出转换器
LTC1261 - 开关电容器稳压负输出转换器 - Linear Technology（凌力尔特）
功能描述
LTC1261 是一款开关电容器电压负输出转换器，专为采用单个正电源提供稳定的负电压而设计。LTC1261CS 依靠单个 3V 至 8V 电源运作，并提供一个 -1.25V 至 -8V 的可调输出电压。一个片内电阻器串允许 LTC1261CS 针对 -3.5V、-4V、-4.5V 或 -5V 输出电压进行配置，而无需使用外部组件。LTC1261CS8 专为那些采用一个 5V (或更高) 电源或者需要低输出电压的应用而优化。该器件需要单个 0.1μF 外部电容器，并在 8 引脚 SO 封装中提供了可调及固定的输出电压选项。LTC1261CS 需要一个或两个 (取决于输入电压) 0.1μF 外部电容器。这两种版本均必需增设外部输入和输出旁路电容器。ADJ / COMP 上一个任选的补偿电容器可用于降低输出电压纹波。
LTC1261 的每种版本都将提供高达 12mA 的输出电流和 5% 的保证输出调节准确度。LTC1261 包括一个漏极开路 REG 输出，当输出电压处于设定值的 5% 以内时，该输出将被拉至低电平。输出纹波通常低至 5mV。静态电流在工作时通常为 600μA，而在停机时为 5μA。
LTC1261 采用 14 引脚窄体 SO 封装和 8 引脚 SO 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1261CS | SO-14 | C | $3.00 | $2.50 |
| LTC1261CS#PBF | SO-14 | C | $3.00 | $2.50 |
| LTC1261CS#TR | SO-14 | C | $2.56 | |
| LTC1261CS#TRPBF | SO-14 | C | $2.56 | |
| LTC1261CS8 | SO-8 | C | $2.10 | $1.75 |
| LTC1261CS8-4 | SO-8 | C | $2.10 | $1.75 |
| LTC1261CS8-4.5 | SO-8 | C | $2.10 | $1.75 |
| LTC1261CS8-4.5#PBF | SO-8 | C | $2.10 | $1.75 |
| LTC1261CS8-4.5#TR | SO-8 | C | $1.81 | |
| LTC1261CS8-4.5#TRPBF | SO-8 | C | $1.81 | |
| LTC1261CS8-4#PBF | SO-8 | C | $2.10 | $1.75 |
| LTC1261CS8-4#TR | SO-8 | C | $1.81 | |
| LTC1261CS8-4#TRPBF | SO-8 | C | $1.81 | |
| LTC1261CS8#PBF | SO-8 | C | $2.10 | $1.75 |
| LTC1261CS8#TR | SO-8 | C | $1.81 | |
| LTC1261CS8#TRPBF | SO-8 | C | $1.81 | |
| LTC1261IS8 | SO-8 | I | $2.50 | $2.10 |
| LTC1261IS8#PBF | SO-8 | I | $2.50 | $2.10 |
| LTC1261IS8#TR | SO-8 | I | $2.16 | |
| LTC1261IS8#TRPBF | SO-8 | I | $2.16 |
