当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3876
LTC3876技术文档下载：
LTC3876技术文档产品手册下载
LTC3876 - 典型应用图例：

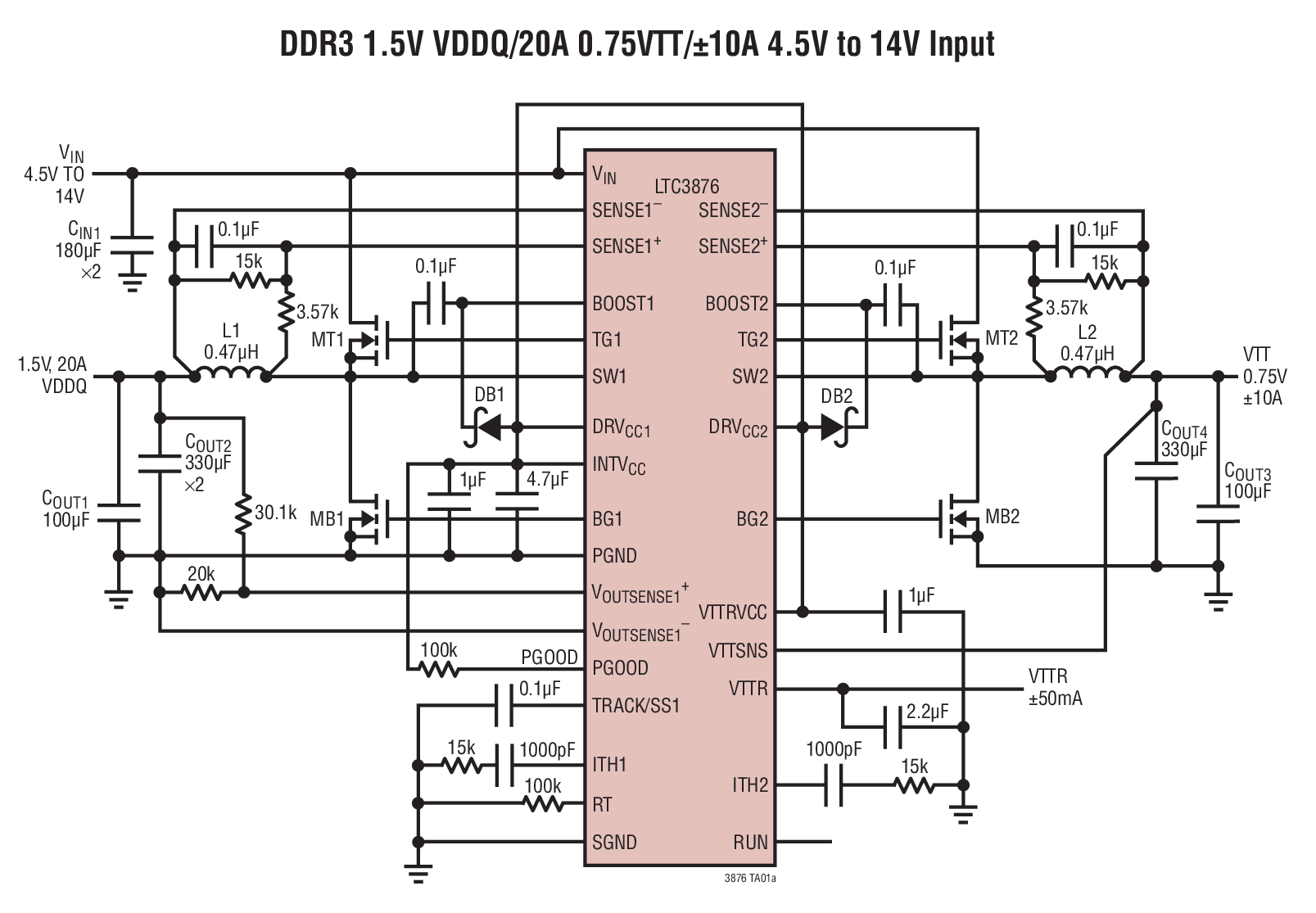

LTC3876典型应用图例一

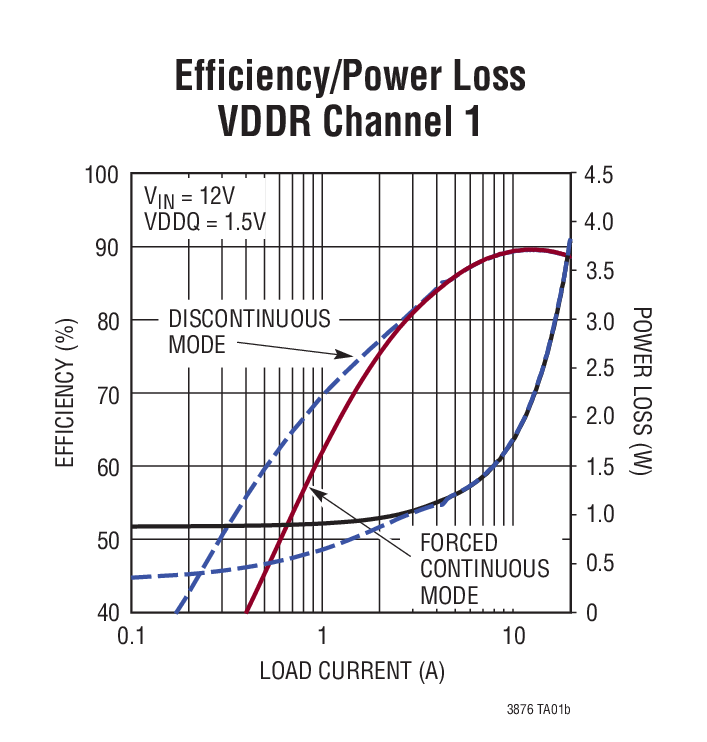

LTC3876典型应用图例二
LTC3876 - 封装图解：

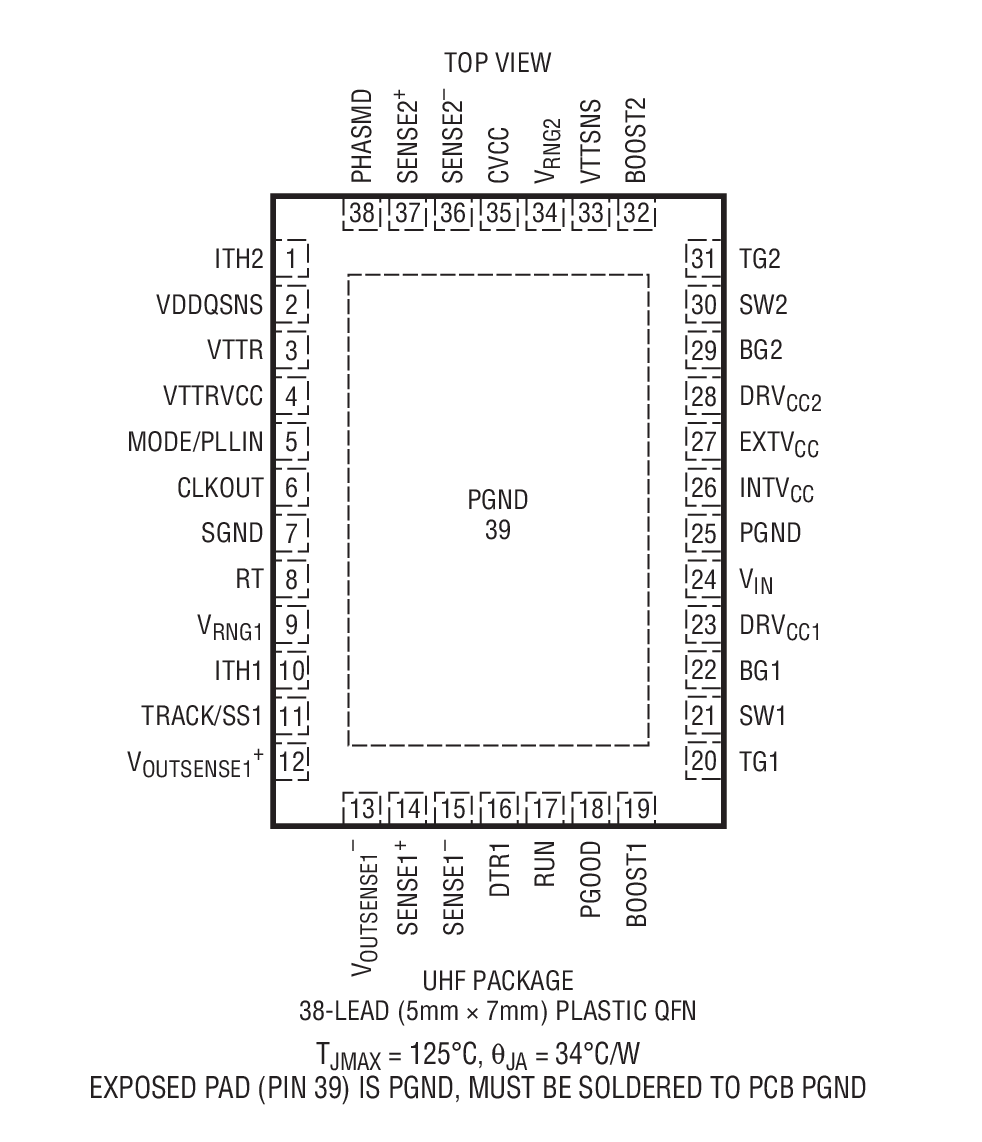

LTC3876封装图解一

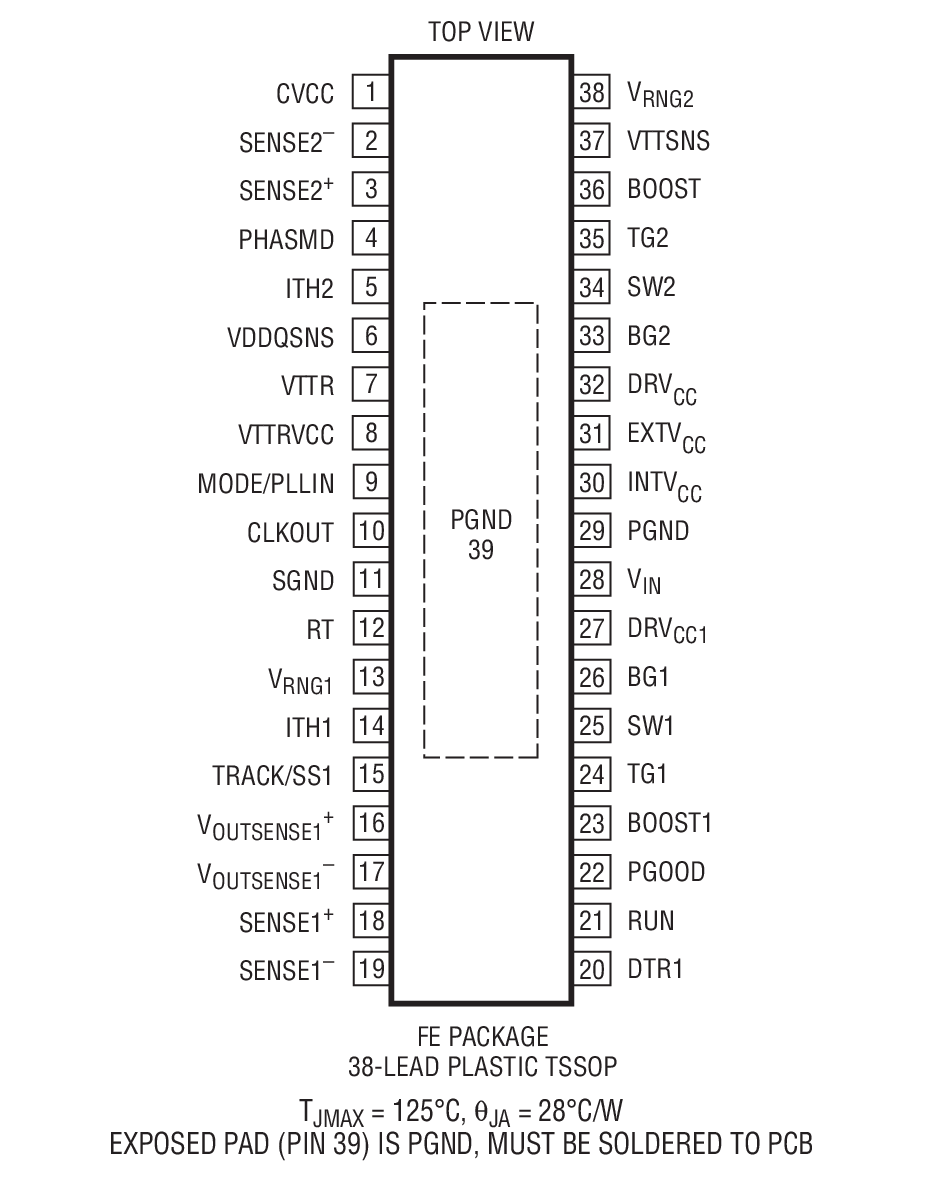

LTC3876封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3876介绍

LTC3876 - LTC3876是用于 DDR 电源的双通道 DC/DC 控制器具有差分 VDDQ 检测功能和 ±50mA VTT 基准

LTC3876是LINEAR凌力尔特公司的一款DDR 存储器 / 总线终端产品，LTC3876是LTC3876是用于 DDR 电源的双通道 DC/DC 控制器具有差分 VDDQ 检测功能和 ±50mA VTT 基准，本站介绍了LTC3876的封装应用图解、特点和优点、功能等，并给出了与LTC3876相关的LINEAR元器件型号供参考。

LTC3876 - LTC3876是用于 DDR 电源的双通道 DC/DC 控制器具有差分 VDDQ 检测功能和 ±50mA VTT 基准 - DDR 存储器 / 总线终端 - 电源管理 - 凌力尔特

LTC3876 - 用于 DDR 电源的双通道 DC/DC 控制器具有差分 VDDQ 检测功能和 ±50mA VTT 基准

LTC3876 - 用于 DDR 电源的双通道 DC/DC 控制器具有差分 VDDQ 检测功能和 ±50mA VTT 基准 - Linear Technology（凌力尔特）

功能描述

LTC3876 是一款完整的 DDR 电源解决方案，可兼容 DDR1、DDR2、DDR3 及未来的较低电压 DDRX标准。LTC3876 包括 VDDQ 和 VTT DC/DC 控制器和一个高精度线性 VTT 基准。一个差分输出检测放大器与高精度的内部基准相组合，可提供一个准确的 VDDQ 电源。VTT 控制器负责跟踪高精度的 VTTR 线性基准，并具有 <20mV 的总 DC 误差。对于一个 ±50mA 基准负载，当跟踪二分之一 VDDQ 时，高精度的 VTTR 基准可在整个温度范围内保持 1.2% 的调节准确度。

LTC3876 允许在 4.5V 至 38V (最大值) 的输入电压范围内运作。VDDQ 输出的变化范围可从 1.0V 至 2.5V，对应的 VTT 和 VTTR 输出范围为 0.5V 至 1.25V。该器件提供了电压跟踪软起动、PGOOD 和故障保护功能。


特点
  • 具 VTT 基准的完整 DDR 电源解决方案
  • 宽 VIN 范围：4.5V 至 38V，VDDQ：1V 至 2.5V
  • ±0.67% VDDQ 输出电压准确度
  • VDDQ 和 VTT 终端控制器
  • ±1.2% ±50mA 线性 VTTR 基准输出
  • 受控导通时间、谷值电流模式控制
  • 频率可编程范围：200kHz 至 2MHz
  • 可同步至外部时钟
  • tON(MIN) = 30ns，tOFF(MIN) = 90ns
  • RSENSE 或电感器 DCR 电流检测
  • 电源良好输出电压监视器
  • 过压保护和电流限值折返
  • 耐热性能增强型 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装
    • 应用
  • 主板存储器
  • 服务器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3876EFE#PBF TSSOP-38 E $4.54 $3.18
    LTC3876EFE#TRPBF TSSOP-38 E $3.24
    LTC3876EUHF#PBF 5x7 QFN-38 E $4.20 $2.94
    LTC3876EUHF#TRPBF 5x7 QFN-38 E $3.00
    LTC3876IFE#PBF TSSOP-38 I $5.22 $3.65
    LTC3876IFE#TRPBF TSSOP-38 I $3.71
    LTC3876IUHF#PBF 5x7 QFN-38 I $4.79 $3.35
    LTC3876IUHF#TRPBF 5x7 QFN-38 I $3.41
