当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1255
LTC1255技术文档下载：
LTC1255技术文档产品手册下载
LTC1255 - 典型应用图例：

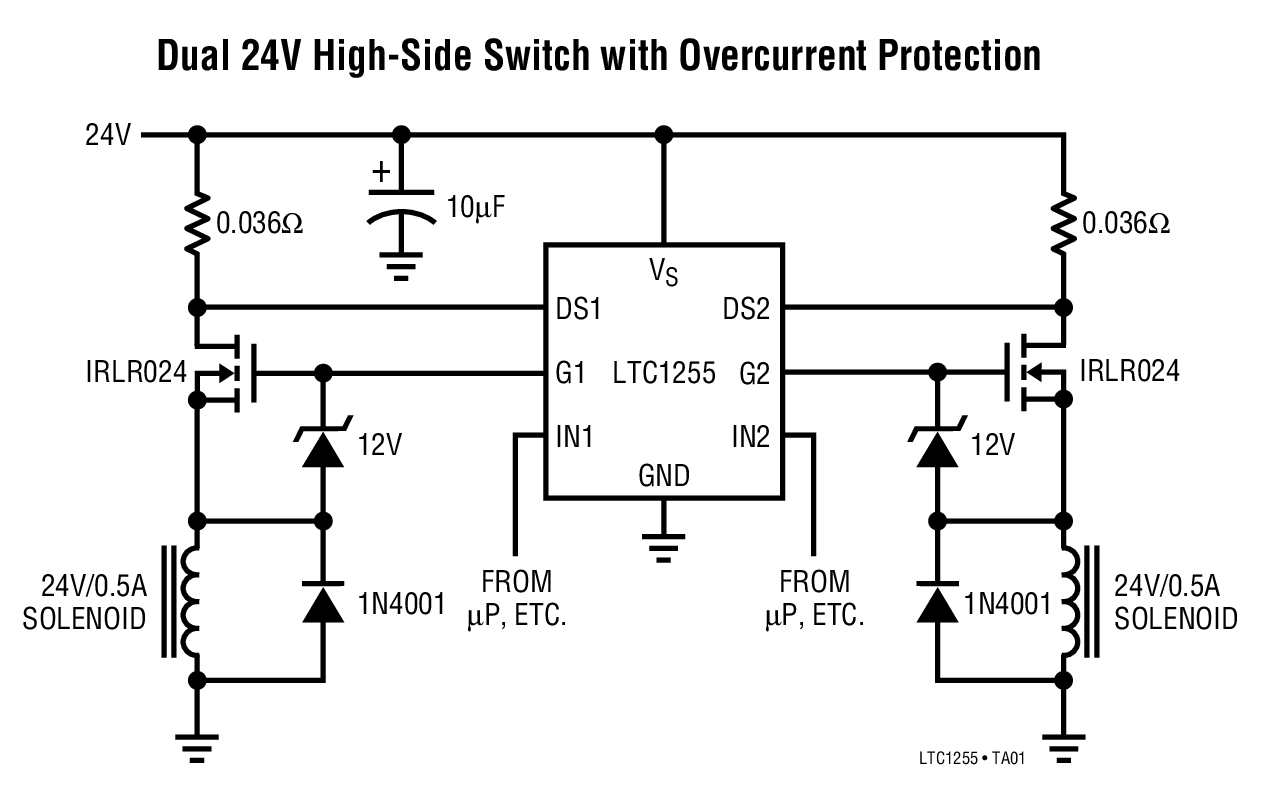

LTC1255典型应用图例一

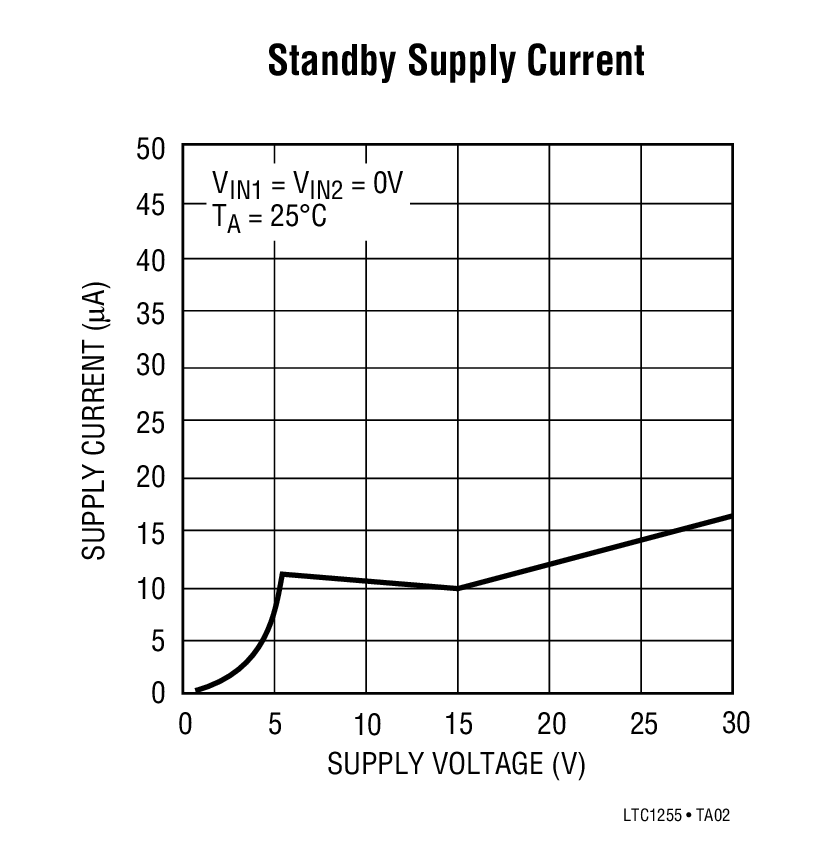

LTC1255典型应用图例二
LTC1255 - 封装图解：
LTC1255封装图解一

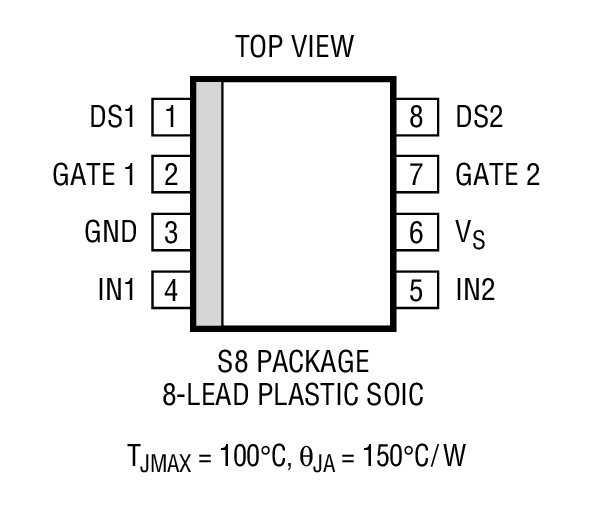

LTC1255封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1255介绍

LTC1255 - LTC1255是Dual 24V High-Side MOSFET Driver

LTC1255是LINEAR凌力尔特公司的一款高压侧开关和 MOSFET 驱动器产品，LTC1255是LTC1255是Dual 24V High-Side MOSFET Driver，本站介绍了LTC1255的封装应用图解、特点和优点、功能等，并给出了与LTC1255相关的LINEAR元器件型号供参考。

LTC1255 - LTC1255是Dual 24V High-Side MOSFET Driver - 高压侧开关和 MOSFET 驱动器 - 监视、控制和保护 - 凌力尔特

LTC1255 - Dual 24V High-Side MOSFET Driver

LTC1255 - Dual 24V High-Side MOSFET Driver - Linear Technology（凌力尔特）

功能描述
The LTC1255 dual high-side driver allows using low cost N-channel FETs for high-side industrial and automotive switching applications. An internal charge pump boosts the gate drive voltage above the positive rail, fully enhancing an N-channel MOS switch with no external components. Low power operation, with 12µA standby current, allows use in virtually all systems with maximum efficiency.Included on-chip is independent overcurrent sensing to provide automatic shutdown in case of short circuits. A time delay can be added to the current sense to prevent false triggering on high in-rush current loads.The LTC1255 operates from 9V to 24V supplies and is well suited for industrial and automotive applications.The LTC1255 is available in both an 8-pin DIP and an 8-pin SOIC.
特点
  • Fully Enhances N-Channel Power MOSFETs
  • 12µA Standby Current
  • Operates at Supply Voltages from 9V to 24V
  • Short Circuit Protection
  • Easily Protected Against Supply Transients
  • Controlled Switching ON and OFF Times
  • No External Charge Pump Components
  • Compatible With Standard Logic Families
  • Available in 8-Pin SOIC
    • 应用
  • Solenoid Drivers
  • DC Motor Drivers
  • Stepper Motor Drivers
  • Lamp Drivers/Dimmers
  • Relay Drivers
  • Low Frequency H-Bridge
  • P-Channel Switch Replacement
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1255CN8 N-8 C $3.50 $2.90
    LTC1255CN8#PBF N-8 C $3.50 $2.90
    LTC1255CS8 SO-8 C $3.75 $3.05
    LTC1255CS8#PBF SO-8 C $3.75 $3.05
    LTC1255CS8#TR SO-8 C $3.11
    LTC1255CS8#TRPBF SO-8 C $3.11
    LTC1255IN8 N-8 I $4.55 $3.70
    LTC1255IN8#PBF N-8 I $4.55 $3.70
    LTC1255IS8 SO-8 I $4.90 $4.00
    LTC1255IS8#PBF SO-8 I $4.90 $4.00
    LTC1255IS8#TR SO-8 I $4.06
    LTC1255IS8#TRPBF SO-8 I $4.06
