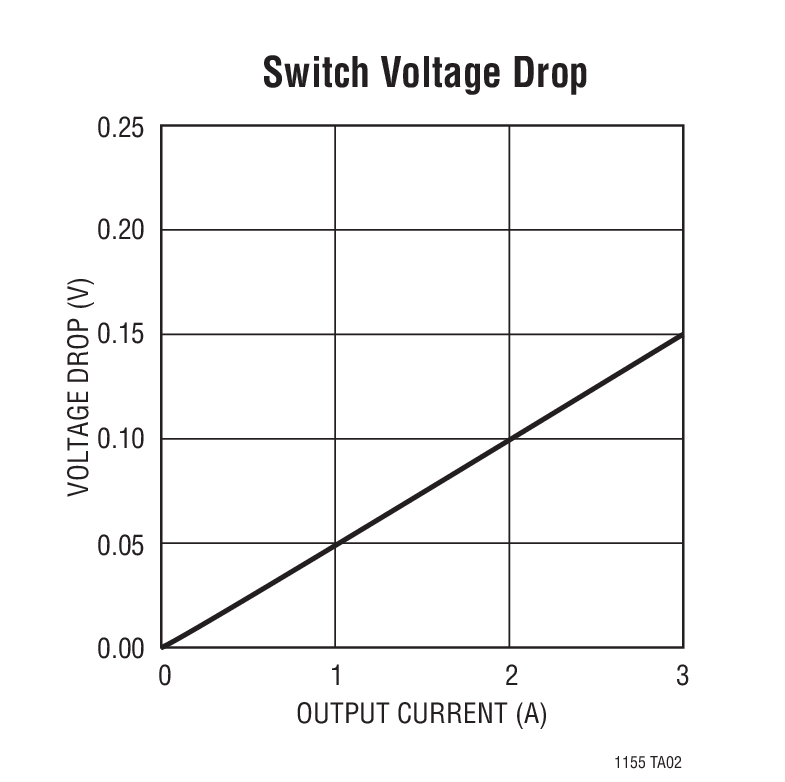

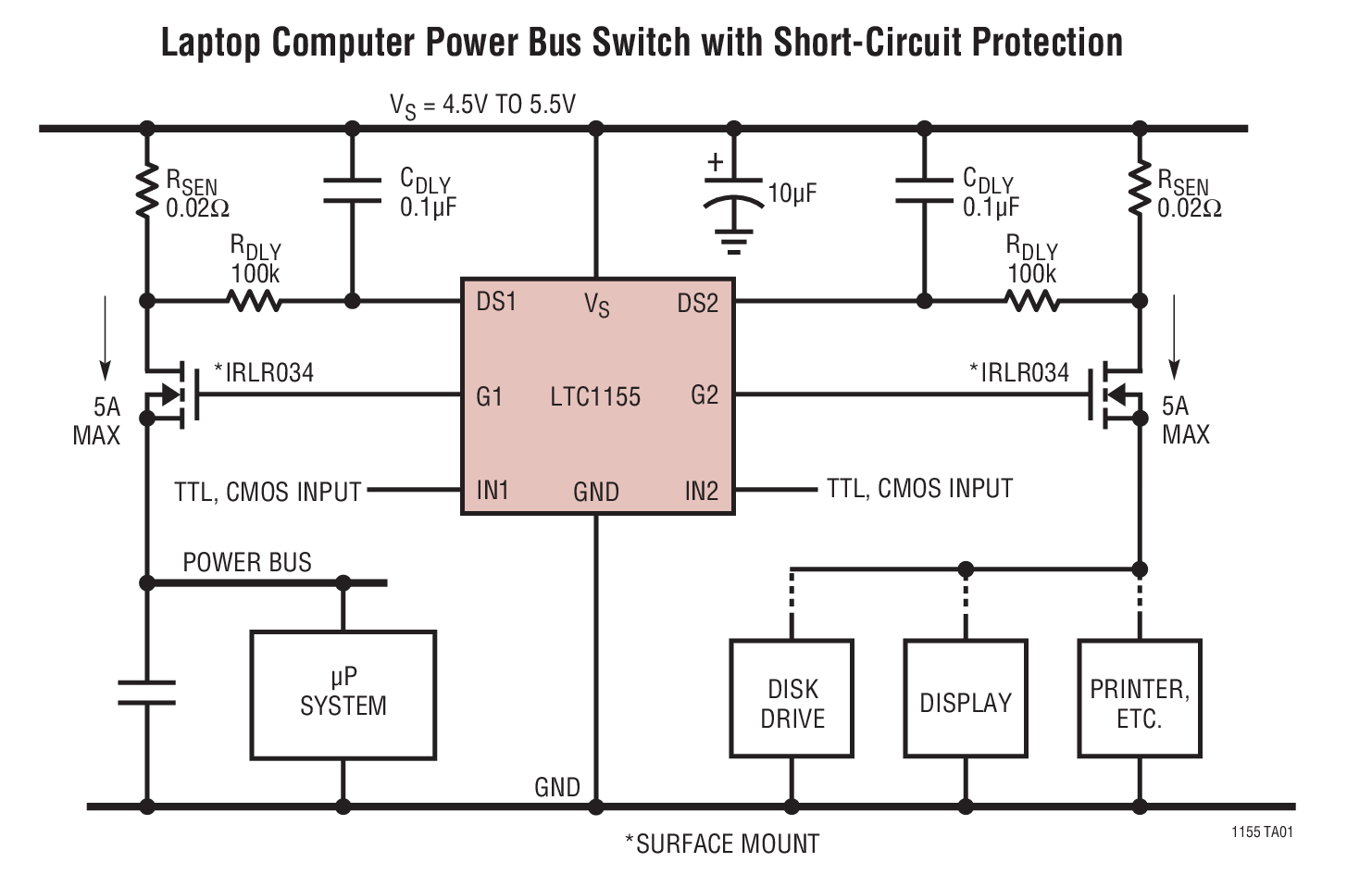

LTC1155 - 典型应用图例：

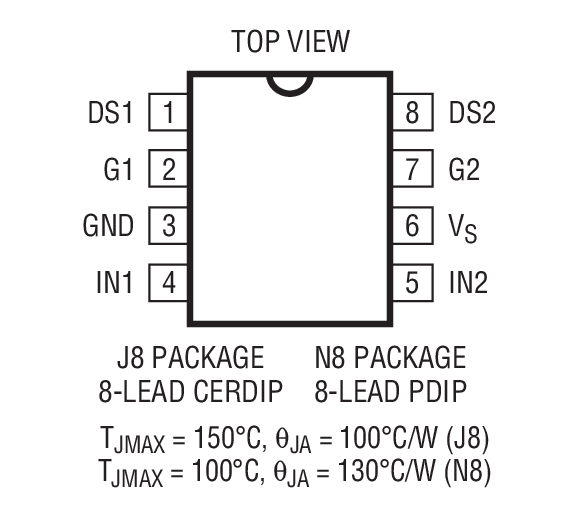

LTC1155 - 封装图解：

LTC1155 - LTC1155是双通道、高端微功率 MOSFET 驱动器

LTC1155是Linear公司的一款高压侧开关和 MOSFET 驱动器产品，LTC1155是双通道、高端微功率 MOSFET 驱动器，本站介绍了LTC1155的封装应用图解、特点和优点、功能等，并给出了与LTC1155相关的凌力尔特元器件型号供参考。

LTC1155 - 双通道、高端微功率 MOSFET 驱动器

LTC1155 - 双通道、高端微功率 MOSFET 驱动器 - Linear Technology（凌力尔特）

功能描述

The H (Metal Can), J (Ceramic), and K (Metal Can) Packages From Linear Technology Are Now Obsolete

LTC1155 双通道高端栅极驱动器允许在高端开关应用中使用低成本的 N 沟道 FET。一个内部充电泵把栅极驱动电压提升至正电源轨以上，从而在未使用任何外部组件的情况下全面地强化了一个 N 沟道 MOSFET。微功率操作 (具有 8μA 待机电流和 85μA 工作电流) 使其在几乎所有系统中使用时都能够实现最高的效率。

在该芯片上集成了过流检测功能电路，以在发生短路时提供自动停机。可以增加一个与电流检测相串联的延时，以防止在高浪涌电流负载 (例如：电容器和白炽灯) 上引起误触发。

LTC1155 采用一个 4.5V 至 18V 电源输入运作，并可安全地驱动几乎所有 FET 的栅极。LTC1155 非常适合于低电压 (电池供电型) 应用，特别是在需要微功率“睡眠”操作的场合。

LTC1155 可提供 8 引脚 PDIP 封装和 8 引脚 SO 封装。

特点

全面强化了 N 沟道功率 MOSFET

8μA 待机电流

85μA 导通电流

短路保护

宽电源范围：4.5V 至 18V

受控接通和关断时间

无外部充电泵组件

可替代 P 沟道高端 MOSFET

可兼容标准逻辑器件系列

采用 8 引脚 SO 封装

应用

笔记本电脑电源总线切换

SCSI 终端电源转换

蜂窝电话电源管理

替代 P 沟道开关

继电器和螺线管驱动器

低频半 H 桥

电机转速和转矩控制

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1155CN8	N-8	C	$3.50	$2.90
LTC1155CN8#PBF	N-8	C	$3.50	$2.90
LTC1155CS8	SO-8	C	$3.75	$3.10
LTC1155CS8#PBF	SO-8	C	$3.75	$3.10
LTC1155CS8#TR	SO-8	C		$3.16
LTC1155CS8#TRPBF	SO-8	C		$3.16
LTC1155IN8	N-8	I	$4.60	$3.70
LTC1155IN8#PBF	N-8	I	$4.60	$3.70
LTC1155IS8	SO-8	I	$4.90	$4.00
LTC1155IS8#PBF	SO-8	I	$4.90	$4.00
LTC1155IS8#TR	SO-8	I		$4.06
LTC1155IS8#TRPBF	SO-8	I		$4.06
