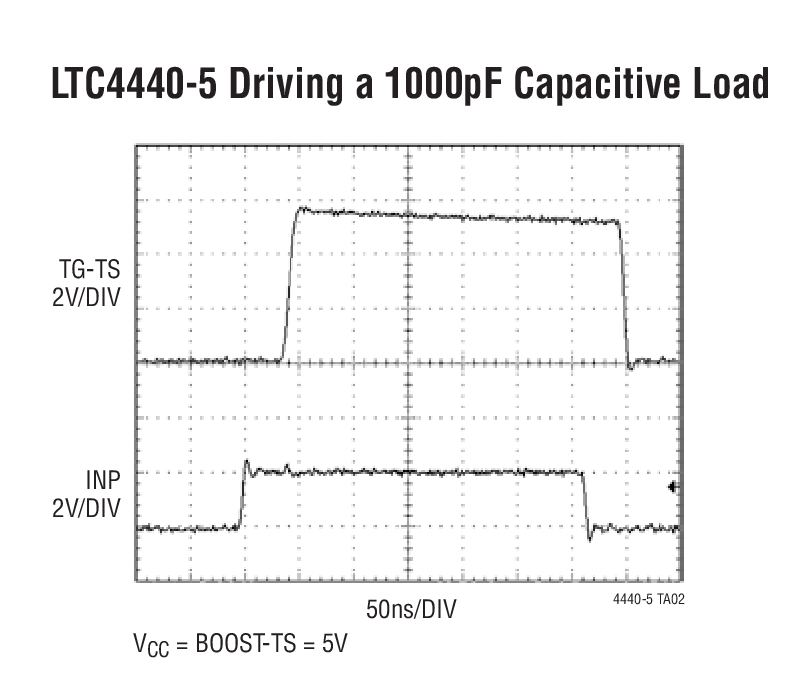

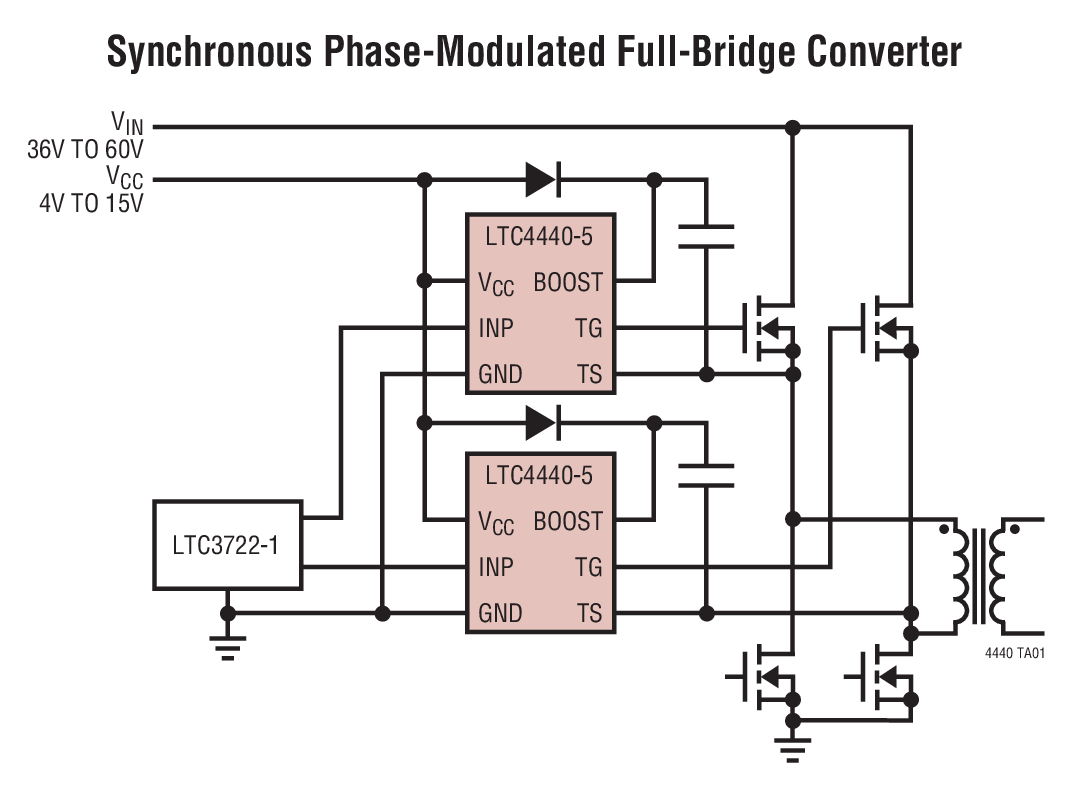

LTC4440-5 - 典型应用图例：

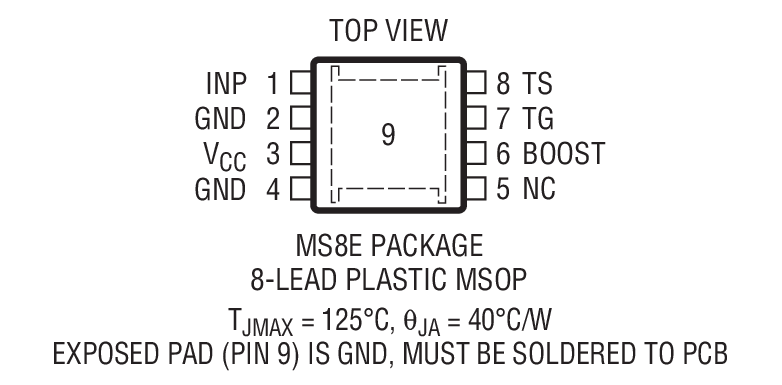

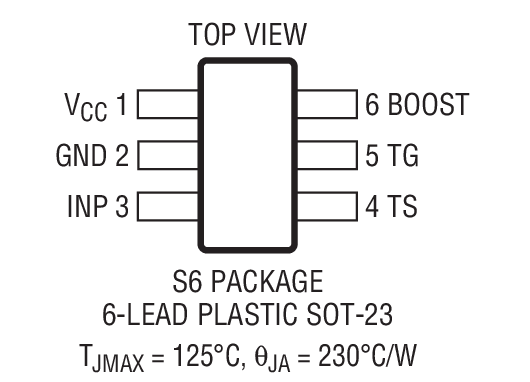

LTC4440-5 - 封装图解：

LTC4440-5 - LTC4440-5是高速、高电压、高端栅极驱动器

LTC4440-5是Linear公司的一款高压侧开关和 MOSFET 驱动器产品，LTC4440-5是高速、高电压、高端栅极驱动器，本站介绍了LTC4440-5的封装应用图解、特点和优点、功能等，并给出了与LTC4440-5相关的凌力尔特元器件型号供参考。

LTC4440-5 - 高速、高电压、高端栅极驱动器

LTC4440-5 - 高速、高电压、高端栅极驱动器 - Linear Technology（凌力尔特）

功能描述

LTC4440-5 是一款高频、高端 N 沟道 MOSFET 栅极驱动器，专为在 VIN 高达 60V 的应用中运作而设计。而且，LTC4440-5 还能安全承受 80V VIN 瞬变并在此瞬变过程中继续运行。强大的驱动器能力可降低具高栅极电容 MOSFET 中的开关损耗。LTC4440-5 的上拉电路具有 1.1A 的峰值输出电流，而其下拉电路则具有 1.85Ω 的输出阻抗。

LTC4440-5 具有独立于电源的 TTL/CMOS 兼容型输入门限和 350mV 迟滞。输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 95V 的电压条件下运行。

LTC4440-5 专为驱动 (5V) 逻辑电平 FET 而设计，并且包含一个欠压闭锁电路，此电路在被启动时将停用外部 MOSFET。

LTC4440-5 采用扁平 (高度仅 1mm) SOT-23 封装或耐热性能增强型 8 引脚 MSOP 封装。

参数LTC4440-5LTC4440-ALTC4440最大工作 TS60V80V80V绝对最大 TS80V100V100VMOSFET 栅极驱动器4V 至 15V4V 至 15V8V 至 15VVCC UV+3.2V3.2V6.3VVCC UV-3.04V3.04V6.0V

特点

宽工作 VIN 范围：高达 60V

坚固型架构可耐受 80V VIN 瞬变

强大的 1.85Ω 驱动器下拉电阻 (采用 6V 电源)

强大的 1.1A 峰值电流驱动器上拉电流 (采用 6V 电源)

7ns 下降时间驱动 1000pF 负载

10ns 上升时间驱动 1000pF 负载

可驱动标准门限 MOSFET

具迟滞的 TTL/CMOS 兼容型输入

输入门限独立于电源

欠压闭锁

扁平 (高度仅 1mm) 的 SOT-23 (ThinSOTTM) 封装和耐热性能增强型 8 引脚 MSOP 封装

应用

电信电源系统

分布式电源架构

服务器电源

高密度电源模块

通用型低端驱动器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4440EMS8E-5#PBF	MS-8	E	$2.50	$1.75
LTC4440EMS8E-5#TR	MS-8	E		$1.81
LTC4440EMS8E-5#TRPBF	MS-8	E		$1.81
LTC4440ES6-5	SOT-23	E	$2.57
LTC4440ES6-5#TR	SOT-23	E	$2.57	$1.81
LTC4440ES6-5#TRM	SOT-23	E	$2.57	$1.83
LTC4440ES6-5#TRMPBF	SOT-23	E	$2.57	$1.83
LTC4440ES6-5#TRPBF	SOT-23	E	$2.57	$1.81
