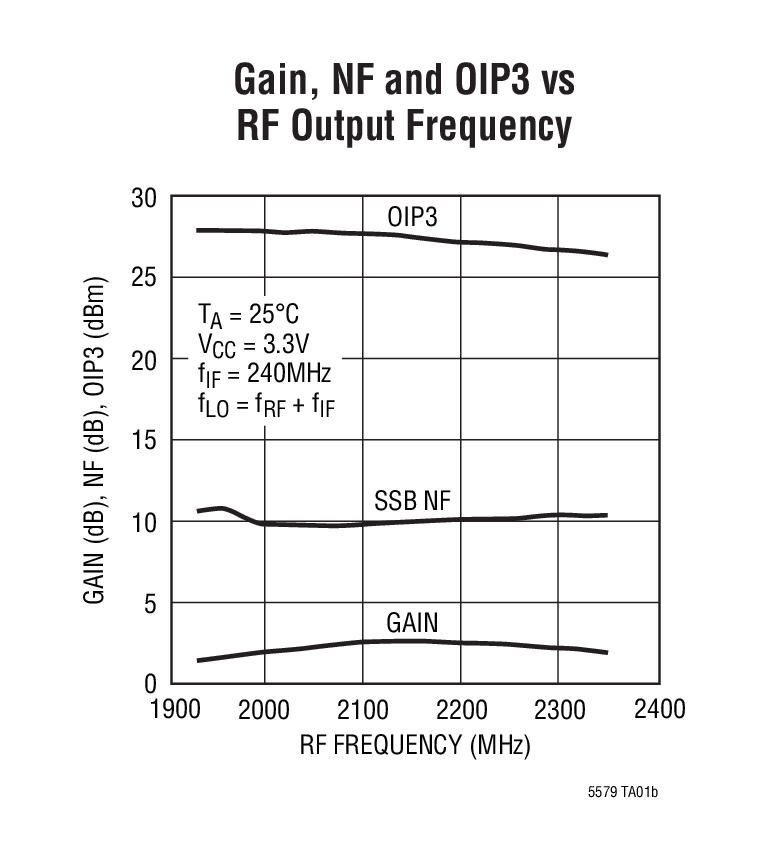

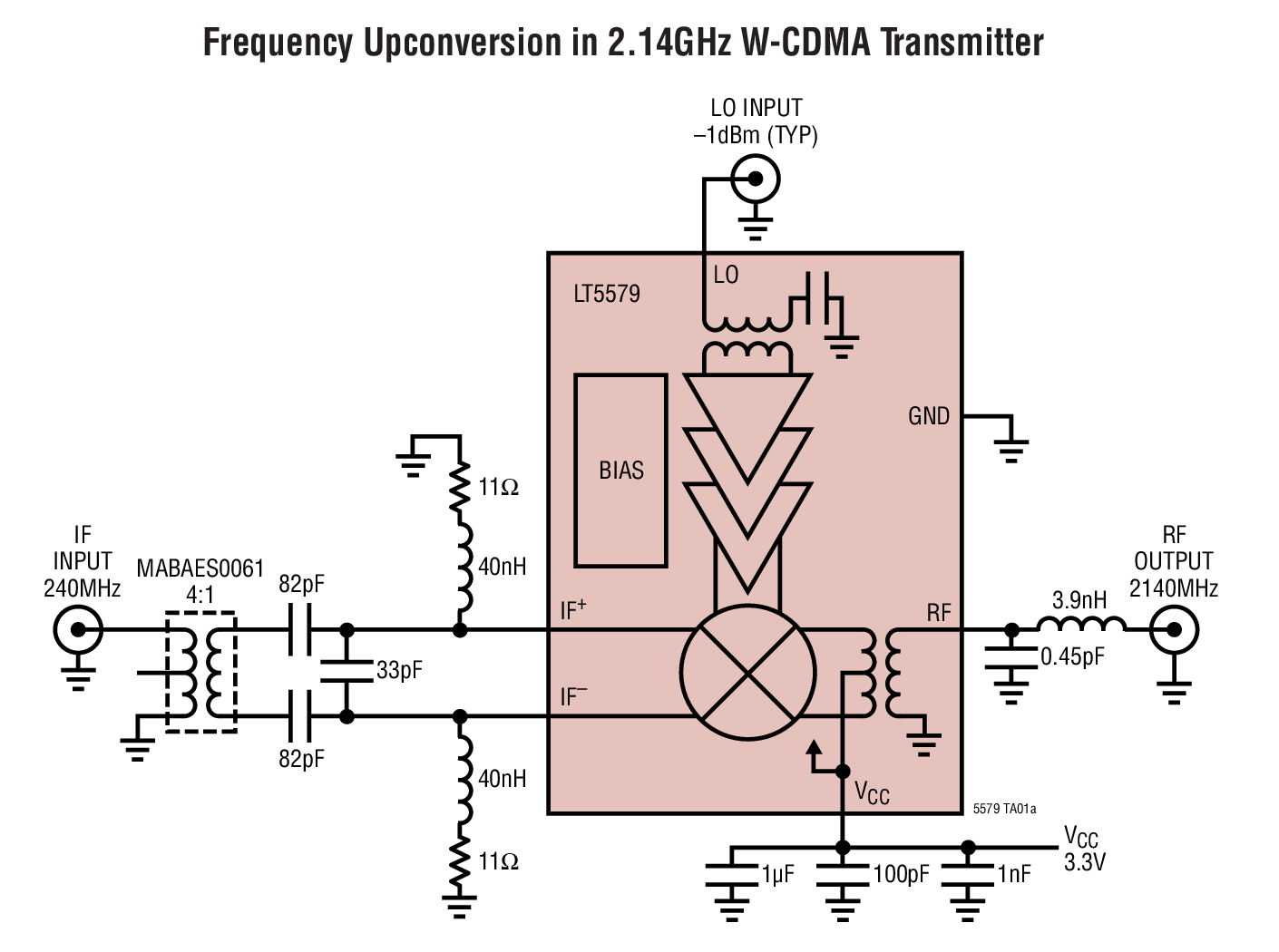

LT5579 - 典型应用图例：

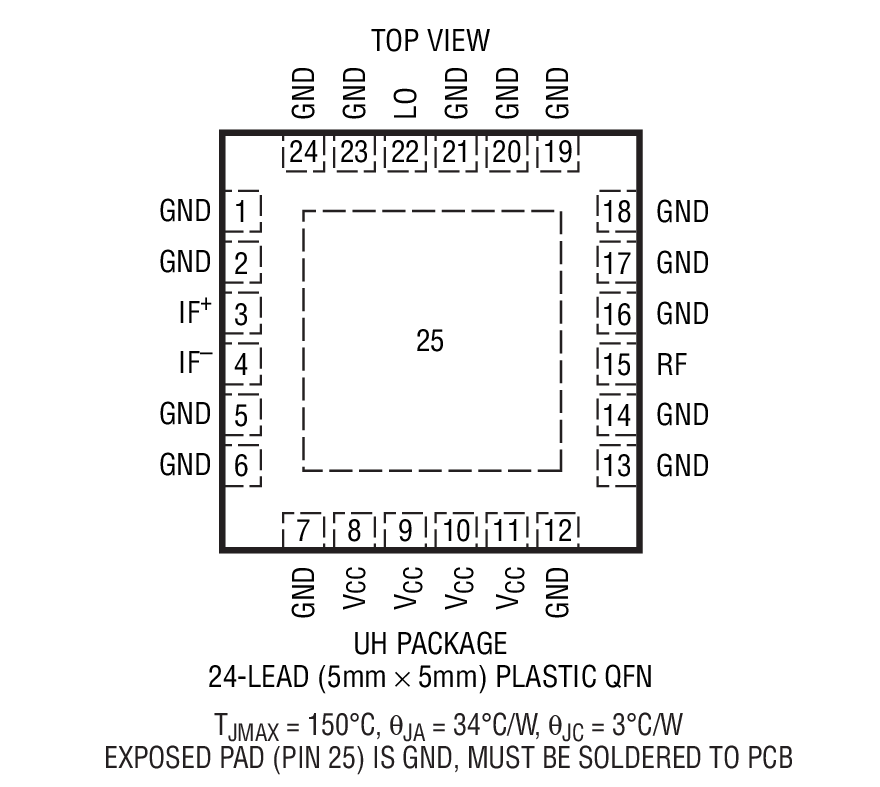

LT5579 - 封装图解：

LT5579 - LT5579是1.5GHz 至 3.8GHz 高线性度上变频混频器

LT5579是Linear公司的一款上变频混频器产品，LT5579是1.5GHz 至 3.8GHz 高线性度上变频混频器，本站介绍了LT5579的封装应用图解、特点和优点、功能等，并给出了与LT5579相关的凌力尔特元器件型号供参考。

LT5579 - 1.5GHz 至 3.8GHz 高线性度上变频混频器

LT5579 - 1.5GHz 至 3.8GHz 高线性度上变频混频器 - Linear Technology（凌力尔特）

功能描述

LT5579 混频器是一款高性能上变频混频器，专为 1.5GHz 至 3.8GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局，并降低了系统成本。该混频器仅需 -1dBm 的 LO 功率，而且，平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 2.6GHz 工作频率条件下，LT5579 提供了 1.3dB 的高转换增益、+26dBm 的高 OIP3 和一个 -157.5dBm/Hz 的低噪声层 (在 -5dBm RF 输出信号电平条件下)。

LT5579 提供了无源混频器的一种高性能替代方案。与具有高转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5579 可在低得多的 LO 输入电平条件下提供转换增益，而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求，再加上卓越的 LO 泄漏性能，将降低输出信号的 LO 信号污染。

特点

高输出 IP3：+27.3dBm (在 2.14GHz)

低噪声层：-158dBm/Hz (POUT = -5dBm)

高转换增益：2.6dB (在 2.14GHz)

宽频率范围：1.5GHz 至 3.8GHz

低 LO 泄漏

单端 RF 和 LO

低 LO 驱动电平：-1dBm

单 3.3V 电源

5mm x 5mm QFN24 封装

应用

GSM/EDGE、W-CDMA、UMTS、LTE 和 TD-SCDMA 基站
