LTC3529 - 采用 2mm x 3mm DFN 封装的 1.5A、1.5MHz 升压型 DC/DC 转换器

LTC3529 - 采用 2mm x 3mm DFN 封装的 1.5A、1.5MHz 升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3529 是一款 5V 输出、同步、固定频率、升压型 DC/DC 转换器，专为 USB On-The-Go (OTG) 主机应用而优化。这款紧凑型 USB OTG 5V VBUS 转换器采用一个 1.5MHz 开关频率、内部补偿电路和一种纤巧型 2mm x 3mm DFN 封装。LTC3529 能够在输入电压低至 1.8V 的条件下运作。

USB OTG 专有特点包括一个具 22ms 去抖动的故障标记 (用于在总线过载时发出指示信号)、输出断接和短路保护功能。在发生故障之后，可以把 LTC3529 设置为锁断或在一个超时周期之后重新起动。

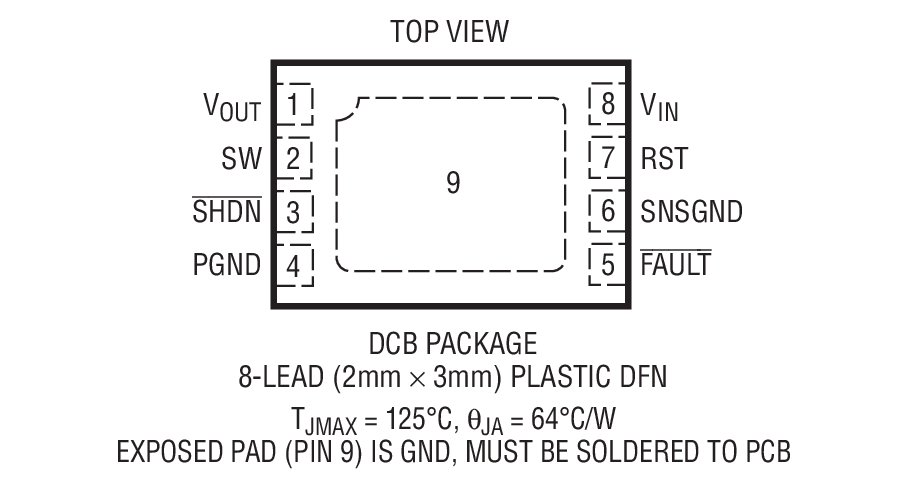

该器件的其他特点包括 <1μA 的停机模式、软起动、浪涌电流限制和热过载保护功能。在低功率操作期间，抗振铃电路将降低 EMI。LTC3529 采用 8 引脚 2mm x 3mm x 0.75mm DFN 封装。

特点

适合 5V USB On-The-Go VBUS 电源的紧凑型解决方案

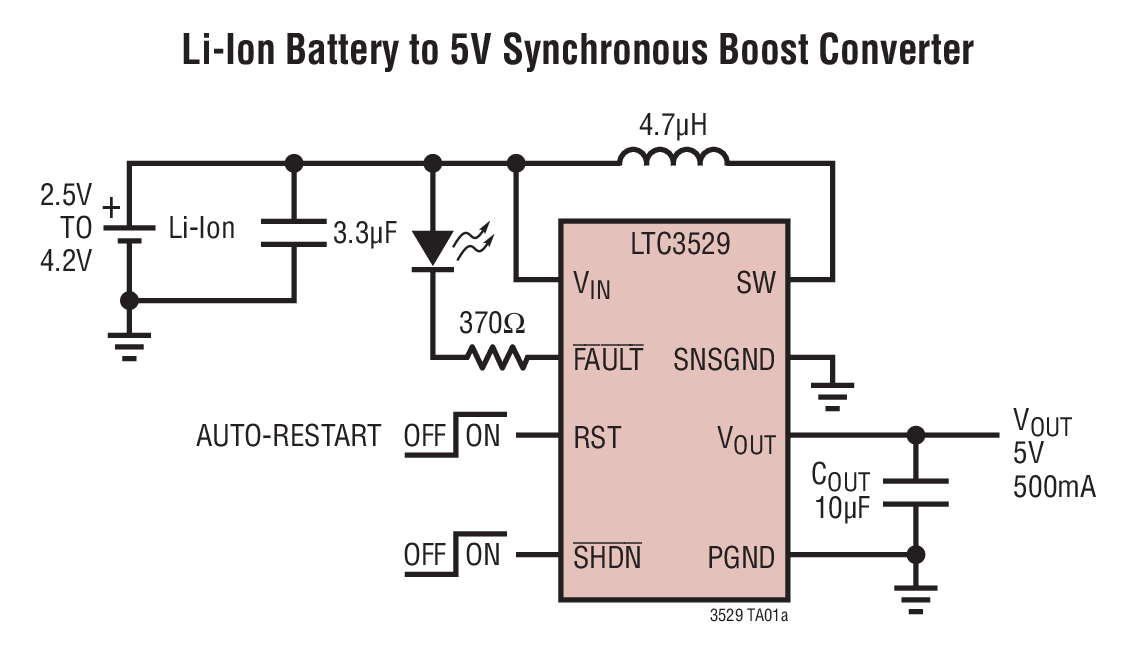

能够从单节锂离子电池提供 5V/500mA

自动故障检测功能

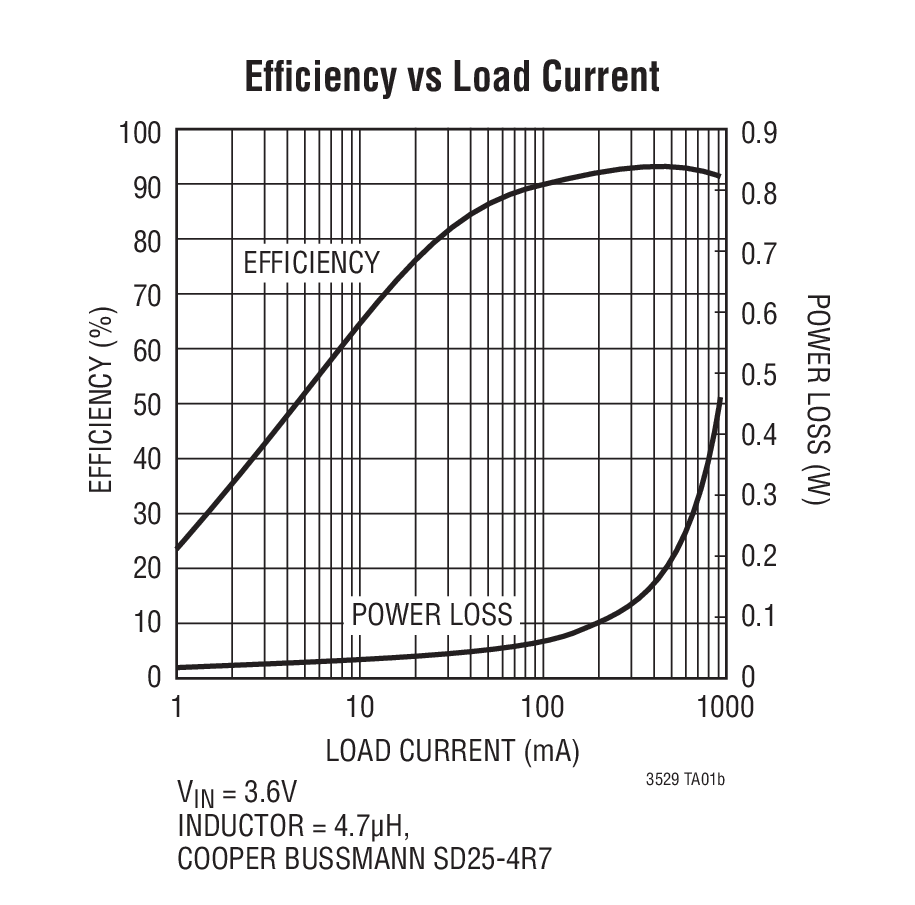

高效率：达 95%

VIN 范围：1.8V 至 5.25V

5V 固定输出

短路保护功能

1.5MHz 低噪声、固定频率 PWM

浪涌电流限制和内部软起动功能

输出断接

在停机模式中静态电流 <1μA
