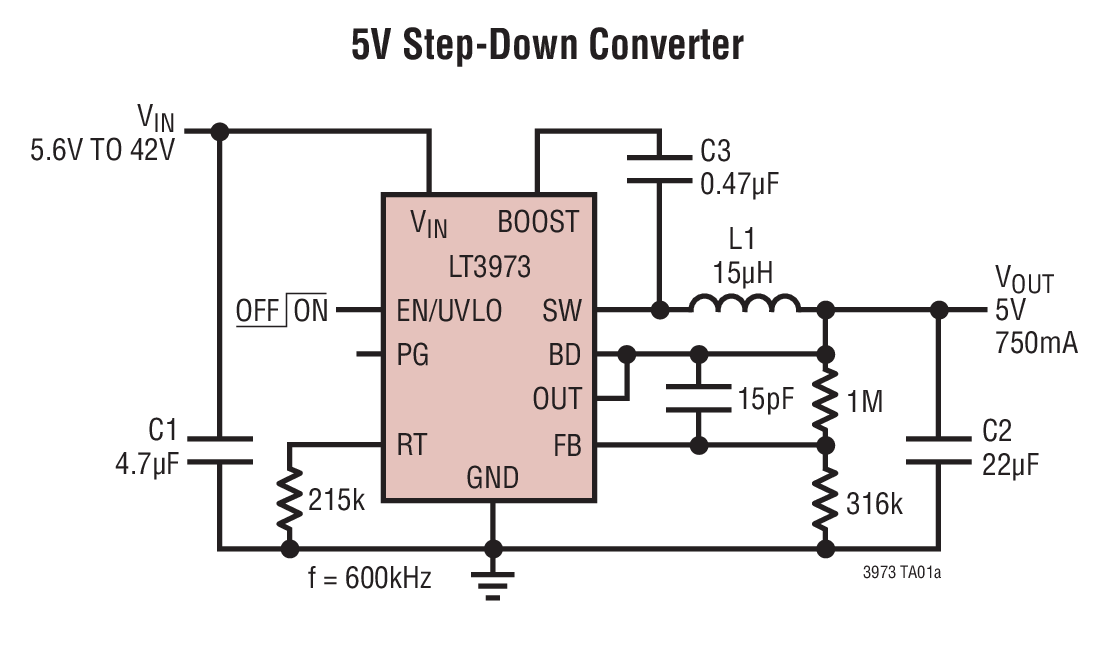

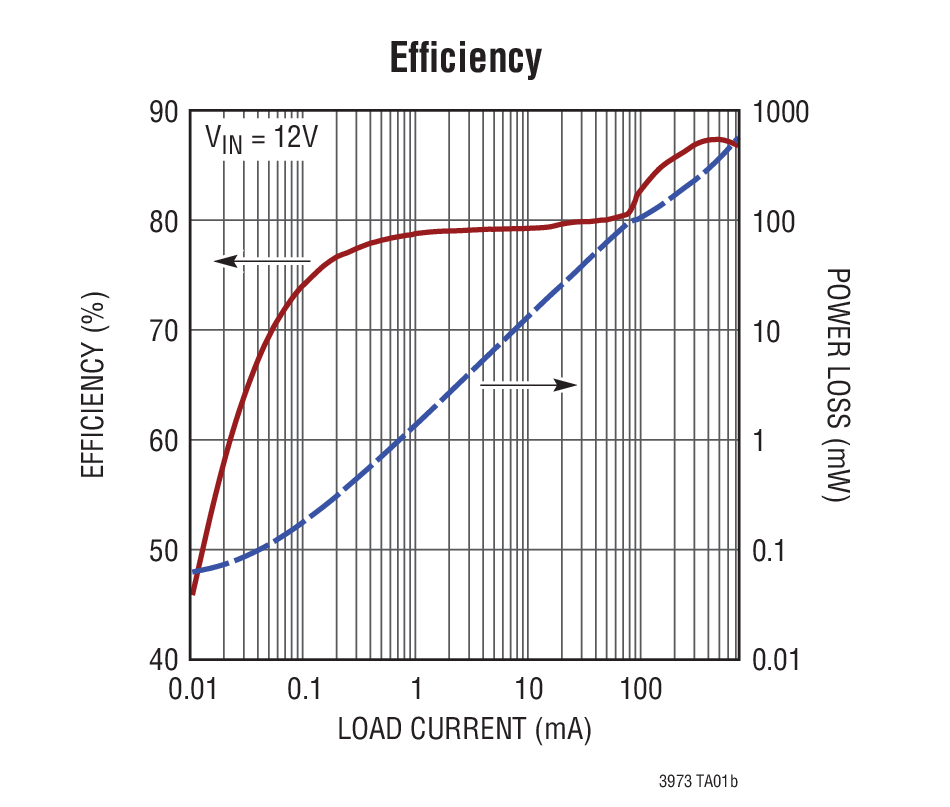

LT3973 - 典型应用图例：

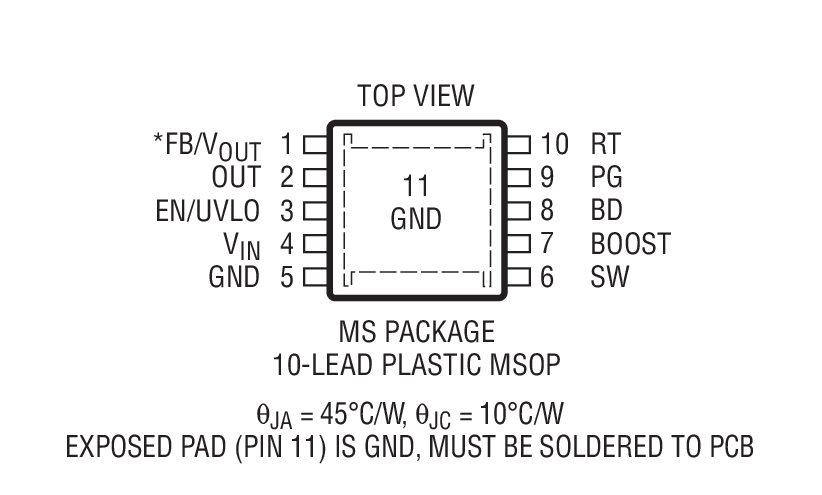

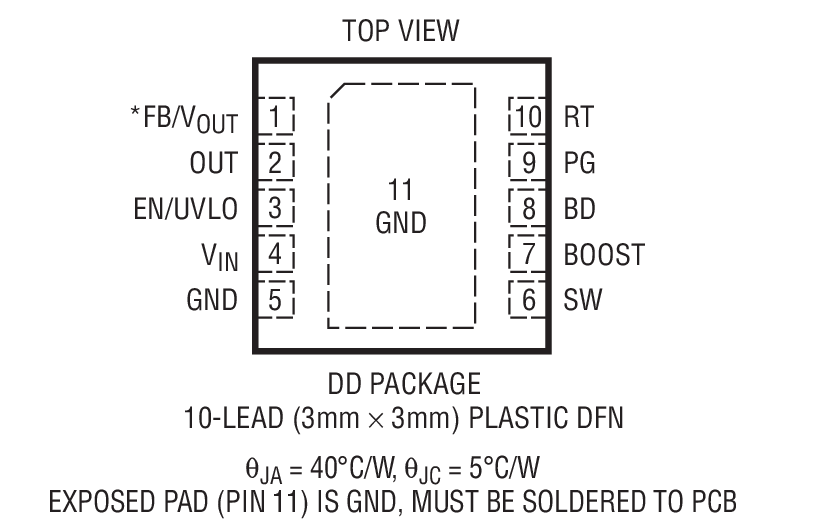

LT3973 - 封装图解：

LT3973 - LT3973是具 2.5μA 静态电流和集成型二极管的 42V、750mA 降压型稳压器

LT3973是Linear公司的一款微功率降压产品，LT3973是具 2.5μA 静态电流和集成型二极管的 42V、750mA 降压型稳压器，本站介绍了LT3973的封装应用图解、特点和优点、功能等，并给出了与LT3973相关的凌力尔特元器件型号供参考。

LT3973 - 具 2.5μA 静态电流和集成型二极管的 42V、750mA 降压型稳压器

LT3973 - 具 2.5μA 静态电流和集成型二极管的 42V、750mA 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT3973 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 42V 的宽输入电压范围，且仅消耗 2.5μA 的静态电流。在芯片上内置了一个高效率开关以及箝位二极管、升压二极管与必需的振荡器、控制和逻辑电路。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 10mV 以下。当输入电压降至编程输出电压以下时 (例如：在汽车冷车发动期间)，可保持 530mV 的最小压差电压。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。箝位二极管电流限制负责提供针对短路输出和过压状况的保护作用，而热停机则提供了额外的故障保护功能。该器件具有一种准确的可编程欠压闭锁功能，可产生一个 0.75μA 的低停机电流。当 VOUT 达到编程输出电压的 90% 时，电源良好标记电路将发出指示信号。LT3973 采用小外形的耐热性能增强型 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

特点

超低静态电流： 2.5μA IQ (在 12VIN 至 3.3VOUT)

低纹波突发模式 (Burst Mode) 操作：输出纹波 < 10mVP-P

宽输入电压范围：工作时为 4.2V 至 42V

可调开关频率：200kHz 至 2.2MHz

集成型升压和箝位二极管

750mA 输出电流

卓越的启动和压差性能

固定输出电压：3.3V、5V 在 12VIN 时 IQ 为 1.9μA

准确的可编程欠压闭锁

低停机电流：IQ = 0.75μA

内部箝位二极管电流限制

电源良好标记

热停机

小外形的耐热性能增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装

应用

汽车电池调节

便携式产品的供电

工业电源

栅极驱动偏置

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3973EDD-3.3#PBF	3x3 DFN-10	E	$3.93	$2.75
LT3973EDD-3.3#TRPBF	3x3 DFN-10	E		$2.81
LT3973EDD-5#PBF	3x3 DFN-10	E	$3.93	$2.75
LT3973EDD-5#TRPBF	3x3 DFN-10	E		$2.81
LT3973EDD#PBF	3x3 DFN-10	E	$3.93	$2.75
LT3973EDD#TRPBF	3x3 DFN-10	E		$2.81
LT3973EMSE-3.3#PBF	MS-10E	E	$4.07	$2.85
LT3973EMSE-3.3#TRPBF	MS-10E	E		$2.91
LT3973EMSE-5#PBF	MS-10E	E	$4.07	$2.85
LT3973EMSE-5#TRPBF	MS-10E	E		$2.91
LT3973EMSE#PBF	MS-10E	E	$4.07	$2.85
LT3973EMSE#TRPBF	MS-10E	E		$2.91
LT3973HDD-3.3#PBF	3x3 DFN-10	H	$4.83	$3.38
LT3973HDD-3.3#TRPBF	3x3 DFN-10	H		$3.44
LT3973HDD-5#PBF	3x3 DFN-10	H	$4.83	$3.38
LT3973HDD-5#TRPBF	3x3 DFN-10	H		$3.44
LT3973HDD#PBF	3x3 DFN-10	H	$4.83	$3.38
LT3973HDD#TRPBF	3x3 DFN-10	H		$3.44
LT3973HMSE-3.3#PBF	MS-10E	H	$4.99	$3.49
LT3973HMSE-3.3#TRPBF	MS-10E	H		$3.55
LT3973HMSE-5#PBF	MS-10E	H	$4.99	$3.49
LT3973HMSE-5#TRPBF	MS-10E	H		$3.55
LT3973HMSE#PBF	MS-10E	H	$4.99	$3.49
LT3973HMSE#TRPBF	MS-10E	H		$3.55
LT3973IDD-3.3#PBF	3x3 DFN-10	I	$4.33	$3.03
LT3973IDD-3.3#TRPBF	3x3 DFN-10	I		$3.09
LT3973IDD-5#PBF	3x3 DFN-10	I	$4.33	$3.03
LT3973IDD-5#TRPBF	3x3 DFN-10	I		$3.09
LT3973IDD#PBF	3x3 DFN-10	I	$4.33	$3.03
LT3973IDD#TRPBF	3x3 DFN-10	I		$3.09
LT3973IMSE-3.3#PBF	MS-10E	I	$4.49	$3.14
LT3973IMSE-3.3#TRPBF	MS-10E	I		$3.20
LT3973IMSE-5#PBF	MS-10E	I	$4.49	$3.14
LT3973IMSE-5#TRPBF	MS-10E	I		$3.20
LT3973IMSE#PBF	MS-10E	I	$4.49	$3.14
LT3973IMSE#TRPBF	MS-10E	I		$3.20
