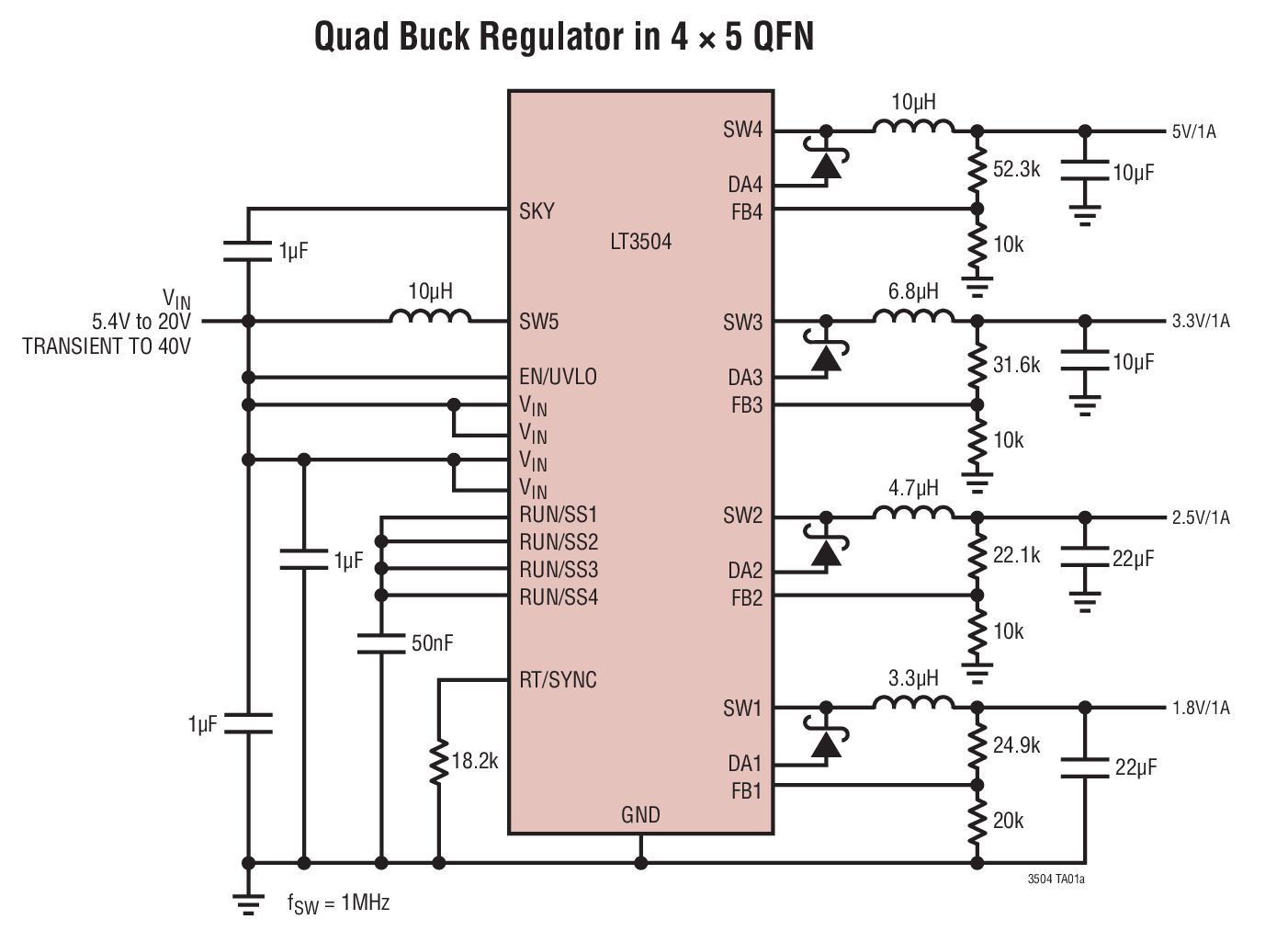

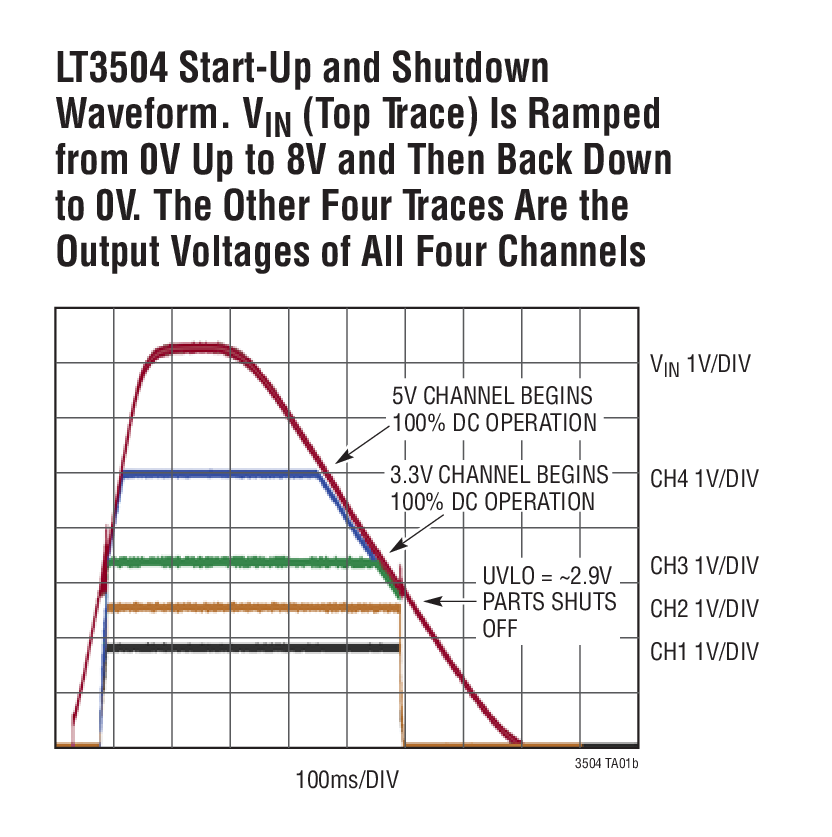

LT3504 - 典型应用图例：

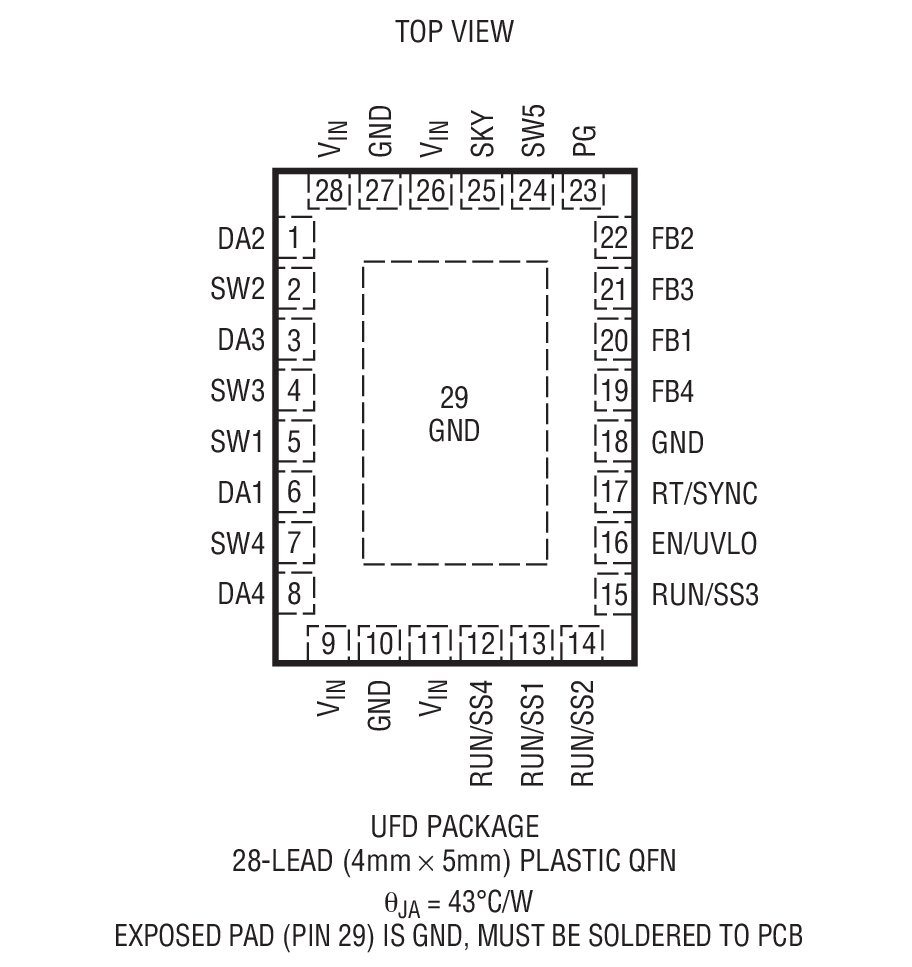

LT3504 - 封装图解：
LINEAR凌力尔特芯片：
- LTP5901IPC-IPMA1D0#PBF - 射频和无线 > 射频收发器模块和调制解调器
- LTC6992HS6-3#TRMPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LTC4224CDDB-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC2918CDDB-B1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC2631ITS8-LM8#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC249A-A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT1763IS8-1.5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC6373IDFM#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT3009ESC8-1.8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC3732CG#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4223IDHD-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC2630CSC6-LM10#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1170HVCQ#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- OP37GSZ - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2472CDD#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2057IMS#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2050IS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1026CN8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC3103IDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4040IUFD#PBF - 集成电路（IC） > 电源管理（PMIC） > 电池管理
LT3504 - LT3504是具 100% 占空比操作能力的四通道 40V/1A 降压型开关稳压器
LT3504是LINEAR凌力尔特公司的一款多输出降压产品，LT3504是LT3504是具 100% 占空比操作能力的四通道 40V/1A 降压型开关稳压器，本站介绍了LT3504的封装应用图解、特点和优点、功能等，并给出了与LT3504相关的LINEAR元器件型号供参考。
LT3504 - LT3504是具 100% 占空比操作能力的四通道 40V/1A 降压型开关稳压器 - 多输出降压 - 电源管理 - 凌力尔特
LT3504 - 具 100% 占空比操作能力的四通道 40V/1A 降压型开关稳压器
LT3504 - 具 100% 占空比操作能力的四通道 40V/1A 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3504 包括 4 个 1A 输出电流的降压型稳压器。LT3504 具有 3.2V 至 40V 的宽工作输入范围。一个片内升压型稳压器允许每个通道以高达 100% 的占空比运作，并免除了增设 4 个外部充电泵电路的需要。LT3504 设计用于最大限度地减少外部组件数目，并实现简单小巧的应用电路。
LT3504 可在故障情况下稳健地运作。逐周期电流限值和箝位二极管电流限值检测功能可在过载期间保护器件。热停机用于在高温时保护电源开关。软起动功能有助于在启动期间使峰值电感器电流保持受控状态。
另外，LT3504 还具有输出电压跟踪和排序、可编程频率、可编程欠压闭锁和一个用于指示所有输出均处于调节状态的电源良好引脚。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3504EUFD#PBF | 4x5 QFN-28 | E | $5.00 | $3.50 |
| LT3504EUFD#TRPBF | 4x5 QFN-28 | E | $3.56 | |
| LT3504IUFD#PBF | 4x5 QFN-28 | I | $5.50 | $3.85 |
| LT3504IUFD#TRPBF | 4x5 QFN-28 | I | $3.91 |
