当前位置:Linear公司 > > 凌力尔特芯片 >> LT3470
LT3470技术文档下载:
LT3470技术文档产品手册下载
LT3470 - 典型应用图例:

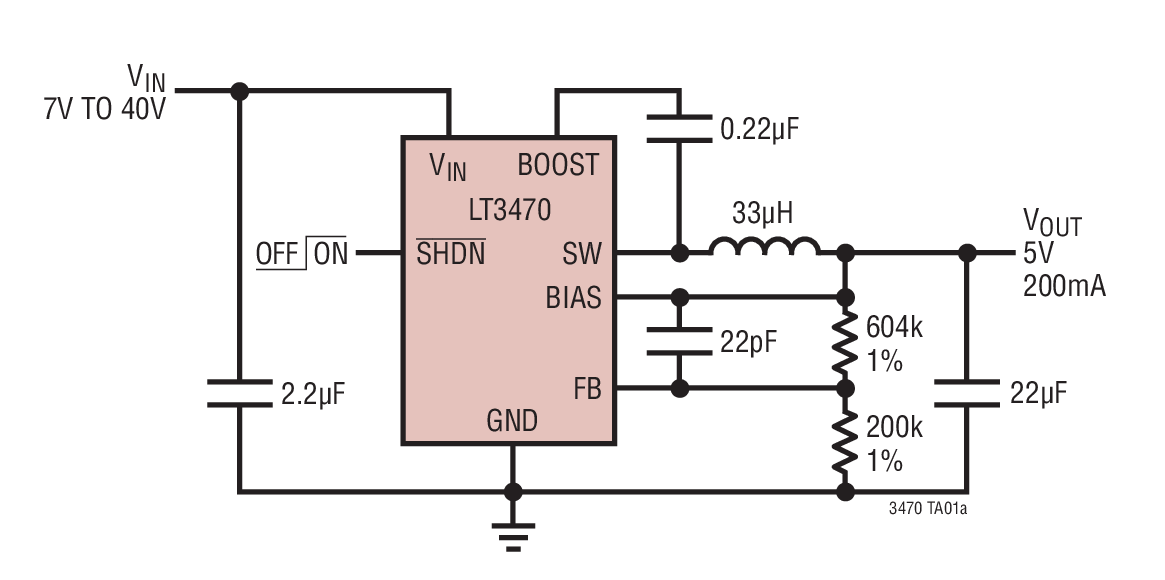

LT3470典型应用图例一

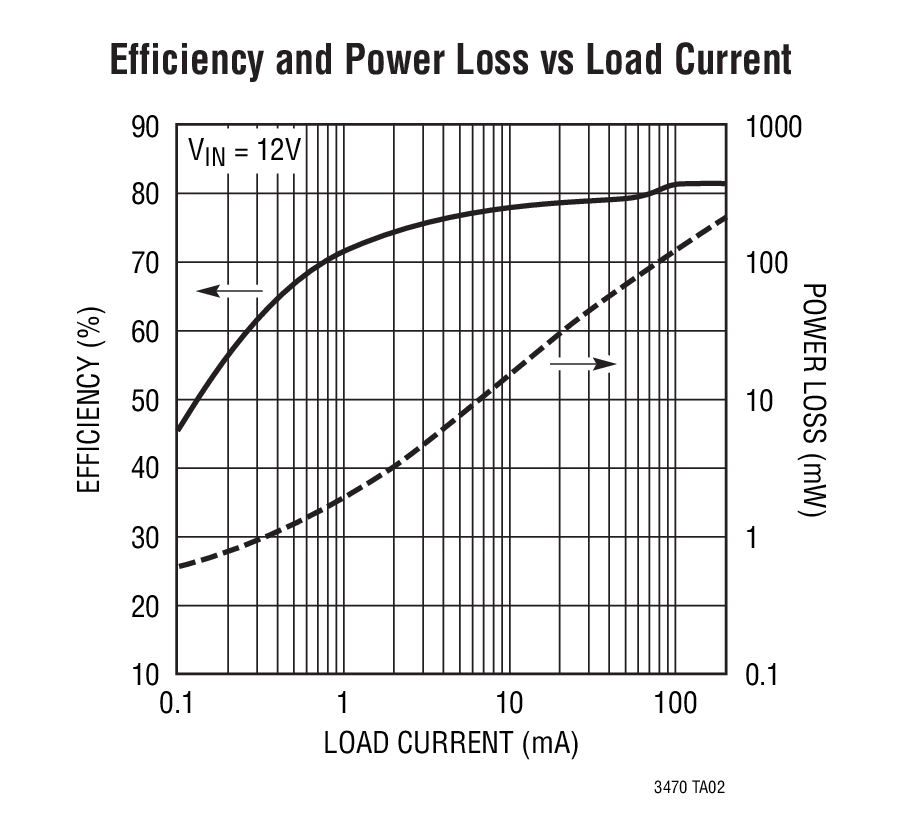

LT3470典型应用图例二
LT3470 - 封装图解:

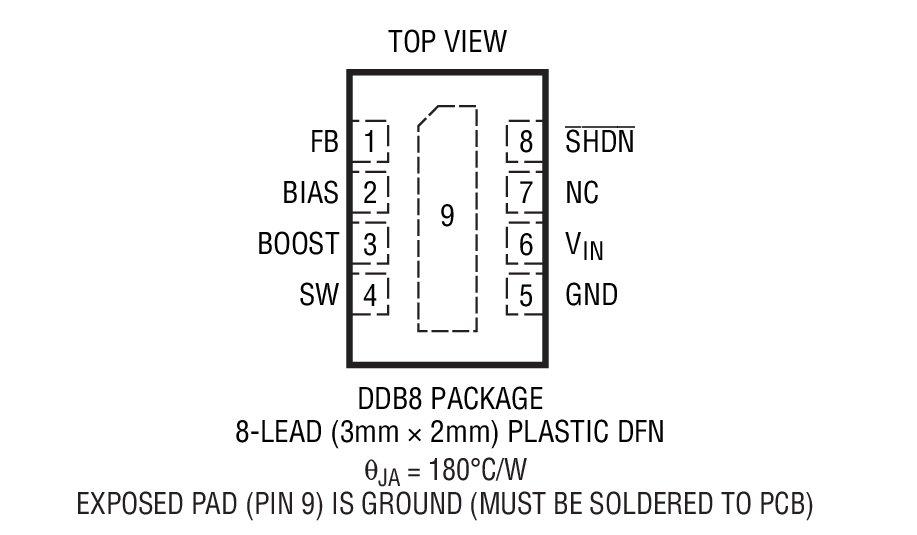

LT3470封装图解一

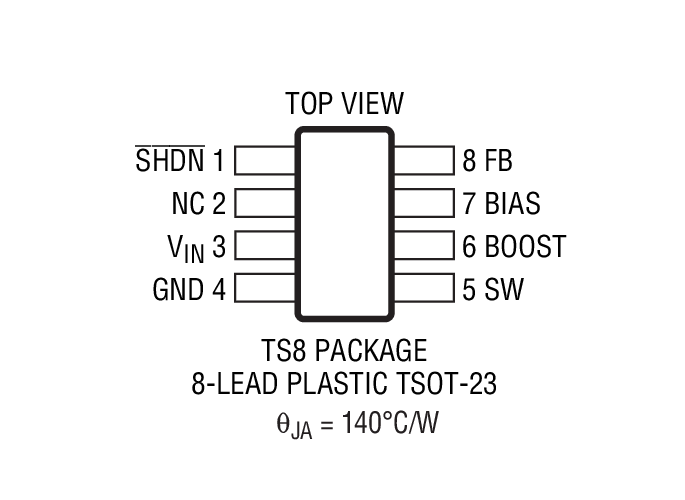

LT3470封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3470介绍
LT3470 - LT3470是具集成升压和箝位二极管的微功率降压型稳压器

LT3470是Linear公司的一款微功率降压产品,LT3470是具集成升压和箝位二极管的微功率降压型稳压器,本站介绍了LT3470的封装应用图解、特点和优点、功能等,并给出了与LT3470相关的凌力尔特元器件型号供参考。

LT3470 - 具集成升压和箝位二极管的微功率降压型稳压器

LT3470 - 具集成升压和箝位二极管的微功率降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LT3470 是一款微功率降压型 DC/DC 转换器,该器件把一个 300mA 电源开关、箝位二极管和升压二极管集成在扁平的 3mm x 2mm DD 和 ThinSOTTM 封装中。LT3470 组合了突发模式操作和连续操作,因而允许使用纤巧型电感器和电容器,并在高达 200mA 的负载条件下提供了一个低纹波输出。

凭借其 4V 至 40V 的宽输入范围,LT3470 能够调节众多的电源,从两节锂离子电池到未调整的墙上变压器和铅酸电池等一应俱全。在典型应用中,调节状态下的静态电流仅为 26μA,而一种零电流停机模式则可使负载与输入电源断接,从而简化了电池供电型系统中的电源管理。快速电流限制和迟滞控制可保护 LT3470 和外部元件免遭短路输出的损坏,即使在 40V 的输入条件下也是如此。

特点
  • 低静态电流:26μA (在12VIN 至 3.3VOUT)
  • 集成升压和箝位二极管
  • 输入范围:4V 至 40V
  • 低输出纹波:<10mV
  • 停机模式时的吸收电流 <1μA
  • 输出电压范围:1.25V 至 16V
  • 输出电流: 200mA
  • 迟滞模式控制 — 在轻负载条件下执行低纹波突发模式 (Burst Mode) 操作 — 在负载较高的情况下执行连续操作
  • 解决方案的占板面积小至 50mm2
  • 扁平 (高度仅 0.75mm) 3mm x 2mm 耐热增强型 8 引脚 DD 和 1mm ThinSOTTM 封装
  • 应用
  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3470EDDB 3x2 DFN-8 E $2.80
    LT3470EDDB#PBF 3x2 DFN-8 E $2.80
    LT3470EDDB#TR 3x2 DFN-8 E $2.80 $2.36
    LT3470EDDB#TRM 3x2 DFN-8 E $2.80 $2.38
    LT3470EDDB#TRMPBF 3x2 DFN-8 E $2.80 $2.38
    LT3470EDDB#TRPBF 3x2 DFN-8 E $2.80 $2.36
    LT3470ETS8 SOT-23 E $2.80
    LT3470ETS8#PBF SOT-23 E $2.80
    LT3470ETS8#TR SOT-23 E $2.80 $2.36
    LT3470ETS8#TRM SOT-23 E $2.80 $2.38
    LT3470ETS8#TRMPBF SOT-23 E $2.80 $2.38
    LT3470ETS8#TRPBF SOT-23 E $2.80 $2.36
    LT3470HDDB#PBF 3x2 DFN-8 H $4.39
    LT3470HDDB#TRMPBF 3x2 DFN-8 H $4.39 $3.12
    LT3470HDDB#TRPBF 3x2 DFN-8 H $4.39 $3.07
    LT3470HTS8#PBF SOT-23 H $4.39
    LT3470HTS8#TRMPBF SOT-23 H $4.39 $3.12
    LT3470HTS8#TRPBF SOT-23 H $4.39 $3.07
    LT3470IDDB 3x2 DFN-8 I $3.34
    LT3470IDDB#PBF 3x2 DFN-8 I $3.34
    LT3470IDDB#TR 3x2 DFN-8 I $3.34 $2.82
    LT3470IDDB#TRM 3x2 DFN-8 I $3.34 $2.84
    LT3470IDDB#TRMPBF 3x2 DFN-8 I $3.34 $2.84
    LT3470IDDB#TRPBF 3x2 DFN-8 I $3.34 $2.82
    LT3470ITS8 SOT-23 I $3.34
    LT3470ITS8#PBF SOT-23 I $3.34
    LT3470ITS8#TR SOT-23 I $3.34 $2.82
    LT3470ITS8#TRM SOT-23 I $3.34 $2.84
    LT3470ITS8#TRMPBF SOT-23 I $3.34 $2.84
    LT3470ITS8#TRPBF SOT-23 I $3.34 $2.82
