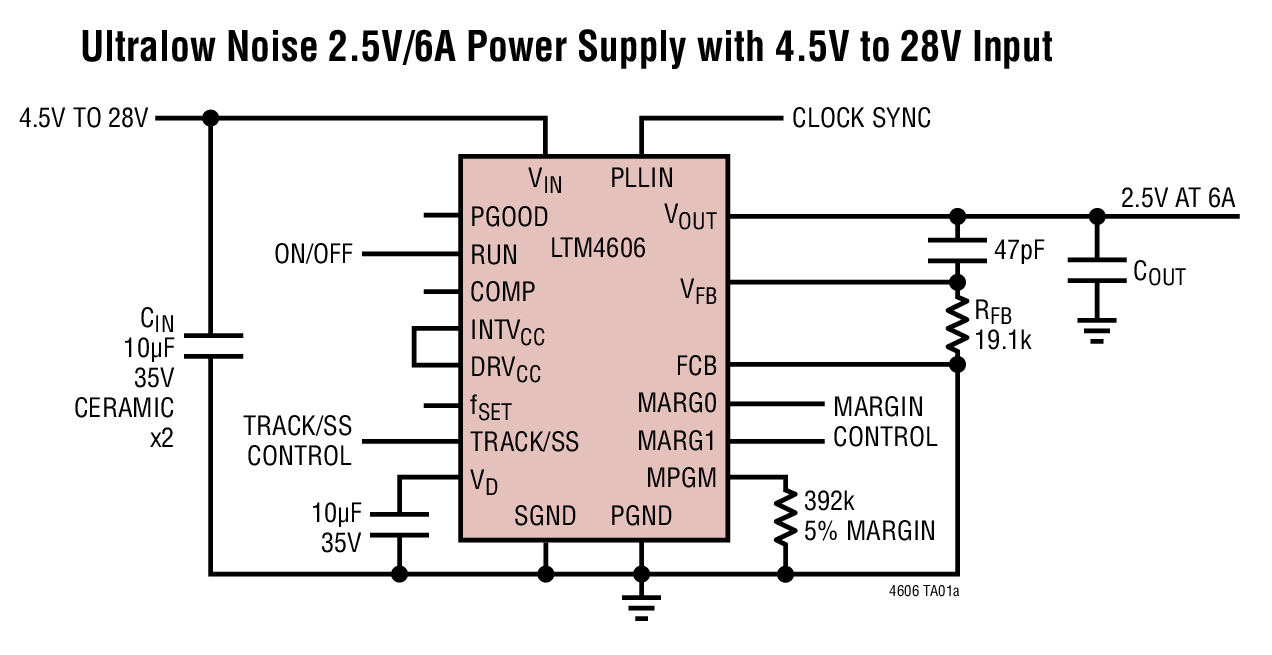

LTM4606典型应用图例一

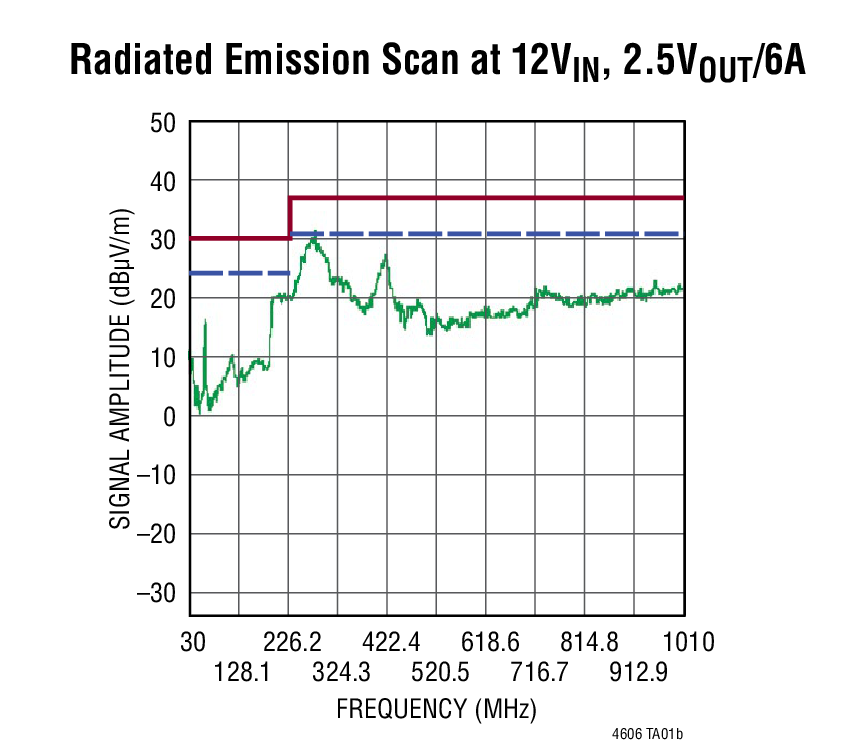

LTM4606典型应用图例二
LTM4606 - 封装图解：

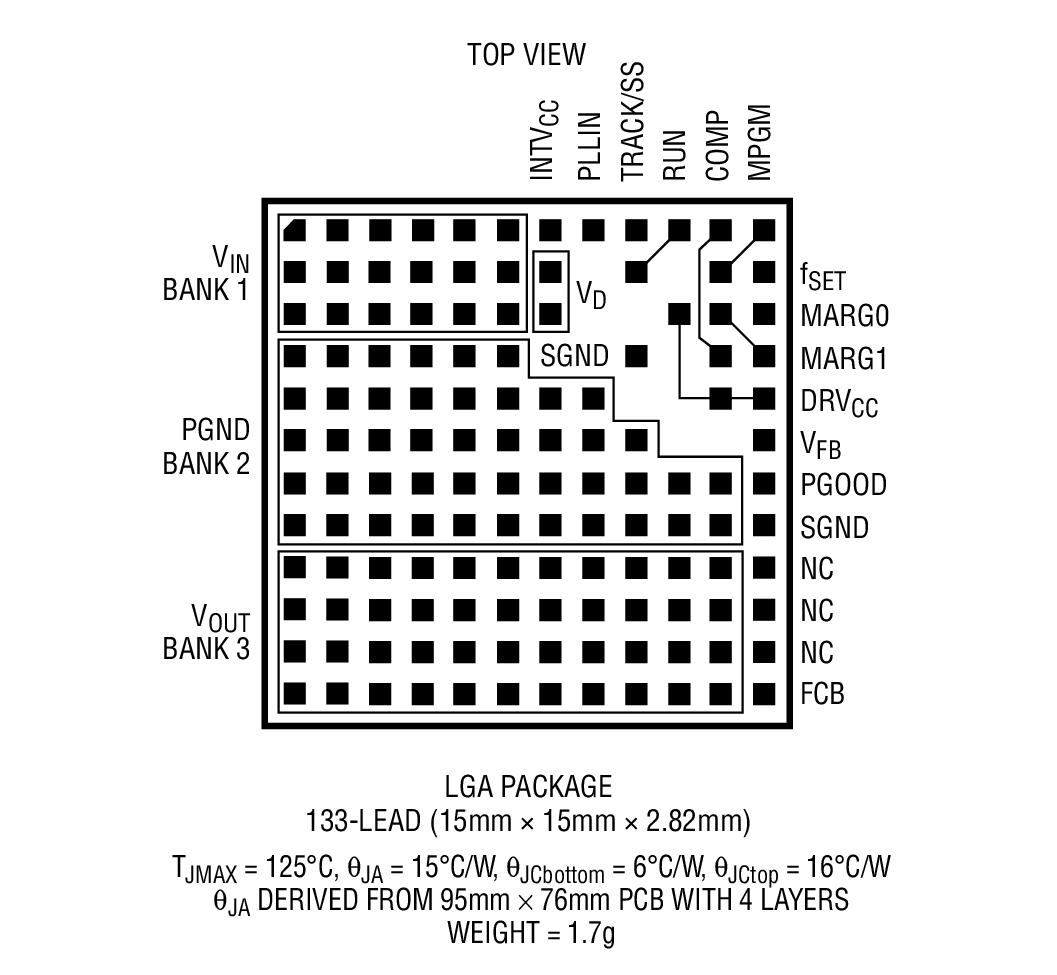

LTM4606封装图解一

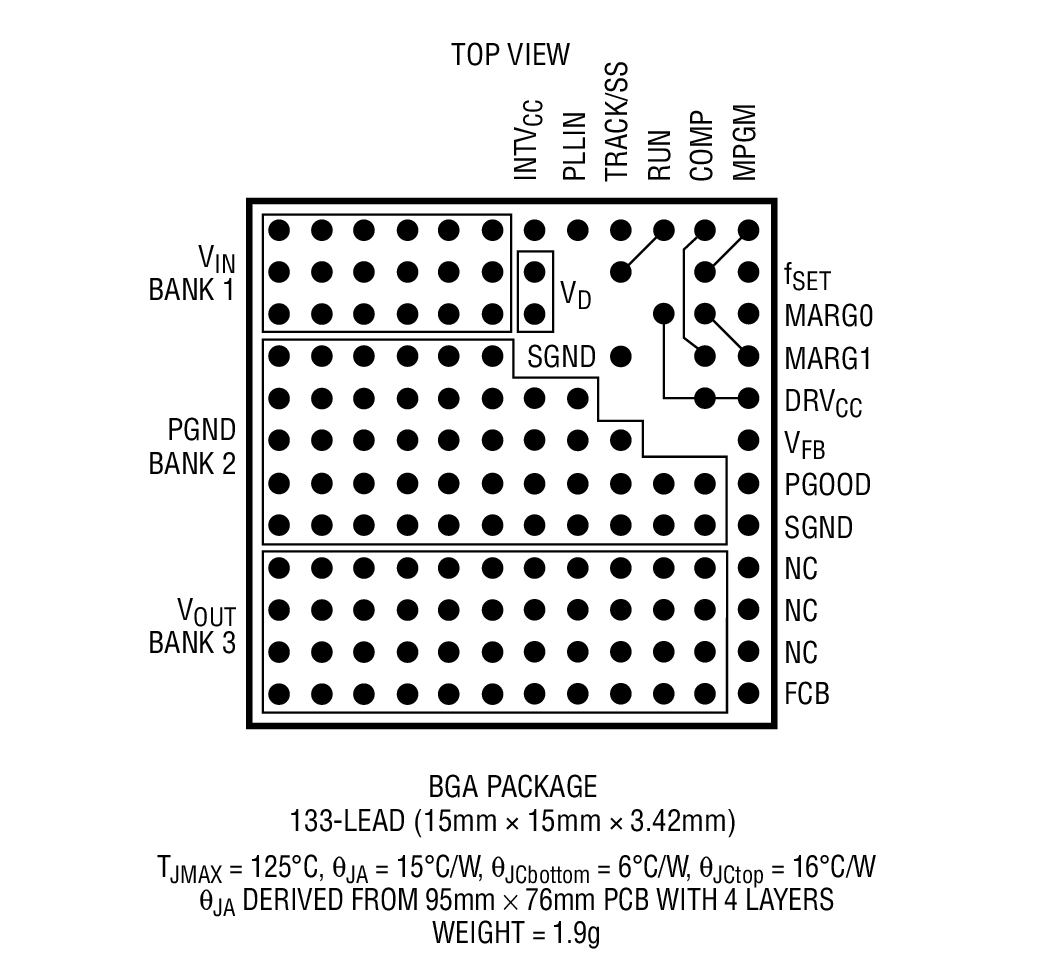

LTM4606封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4606介绍

LTM4606 - LTM4606是超低 EMI、28VIN、6A DC/DC μModule 稳压器

LTM4606是LINEAR凌力尔特公司的一款超低噪声稳压器产品，LTM4606是LTM4606是超低 EMI、28VIN、6A DC/DC μModule 稳压器，本站介绍了LTM4606的封装应用图解、特点和优点、功能等，并给出了与LTM4606相关的LINEAR元器件型号供参考。

LTM4606 - LTM4606是超低 EMI、28VIN、6A DC/DC μModule 稳压器 - 超低噪声稳压器 - 航天和严酷环境 - 凌力尔特

LTM4606 - 超低 EMI、28VIN、6A DC/DC μModule 稳压器

LTM4606 - 超低 EMI、28VIN、6A DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4606 是一款完整经 EN55022 Class B 认证噪声的高电压、6A 开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。内置输入滤波器和噪声消除电路实现了低噪声运作，从而有效地降低了电磁干扰 (EMI)。LTM4606 的工作输入电压范围为 4.5V 至 28V，可支持 0.6V 至 5V 的输出电压范围 (由单个电阻器来设定)。该高效率设计提供了 6A 的连续电流 (峰值为 8A)。仅需采用大容量的输入和输出电容器便可完成全部的设计。

高开关频率和自适应接通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应，而并未牺牲稳定性。该器件支持输出电压跟踪和输出电压裕度调节功能。

此外，还可以使该微型模块 (μModule) 与一个外部时钟相同步，以减少无用的频率谐波，并实现多相 (PolyPhase) 操作以提供高负载电流。

LTM4606 采用节省空间的耐热增强型 15mm x 15mm x 2.8mm LGA 和15mm x 15mm x 3.42mm BGA 封装。LTM4606 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特点
  • 完整的低 EMI 开关模式电源
  • 宽输入电压范围：4.5V 至 28V
  • 6A DC (典型值)，8A 峰值输出电流
  • 0.6V 至 5V 输出电压范围
  • EN55022 Class B 认证
  • 输出电压跟踪和裕度调节功能
  • PLL 频率同步
  • ±1.75% 总 DC 误差
  • 电源良好输出
  • 电流折返保护功能 (在启动时停用)
  • 并联 / 均流
  • 超快瞬态响应
  • 电流模式控制
  • 高达 93% 的效率 (在 5VIN、3.3VOUT)
  • 可编程软起动
  • 输出过压保护
  • -55ºC 至 125ºC 工作温度范围 (LTM4606MP)
  • 小占板面积、表面贴、扁平封装15mm x 15mm x 2.82mm LGA 封装15mm x 15mm x 3.42mm BGA 封装
    • 应用
  • ASIC 或 FPGA 收发器
  • 电信、服务器和网络设备
  • 工业设备
  • RF 设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4606EV#PBF 15mm × 15mm × 2.82mm LGA E $23.57 $16.50
    LTM4606EY#PBF 15mm x 15mm x 3.42mm BGA E $25.00 $17.50
    LTM4606IV#PBF 15mm × 15mm × 2.82mm LGA I $25.93 $18.15
    LTM4606IY 15mm x 15mm x 3.42mm BGA I $42.56 $29.79
    LTM4606IY#PBF 15mm x 15mm x 3.42mm BGA I $27.36 $19.15
    LTM4606MPV#PBF 15mm × 15mm × 2.82mm LGA MP $53.00 $37.10
    LTM4606MPY 15mm x 15mm x 3.42mm BGA MP $69.62 $48.74
    LTM4606MPY#PBF 15mm x 15mm x 3.42mm BGA MP $54.43 $38.10
