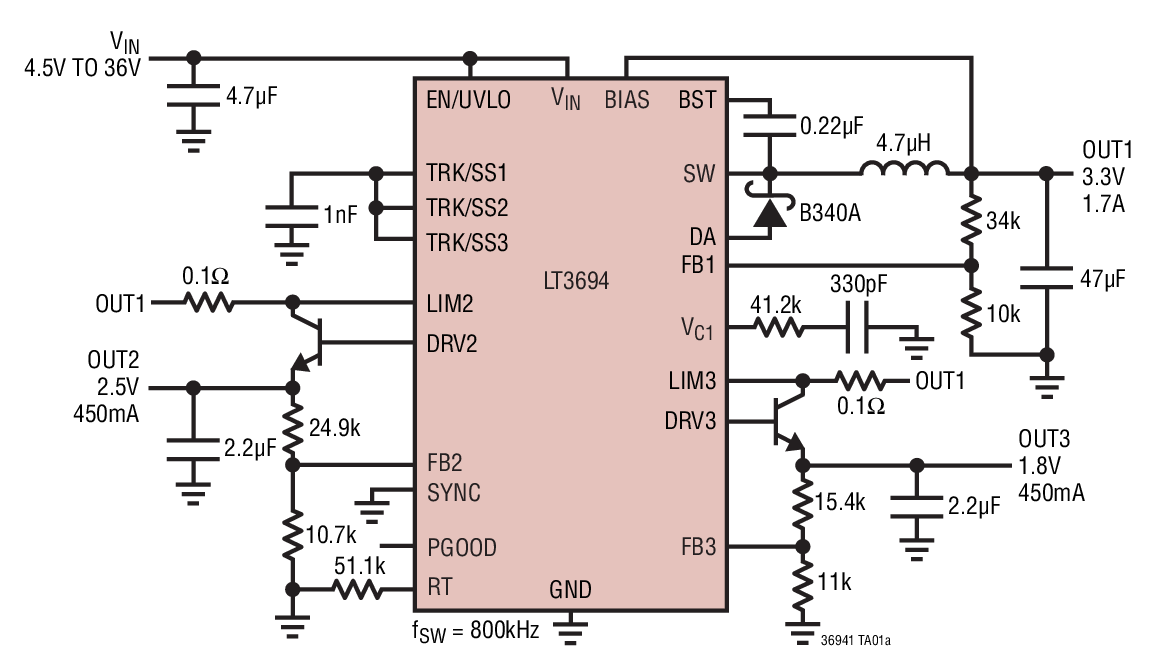

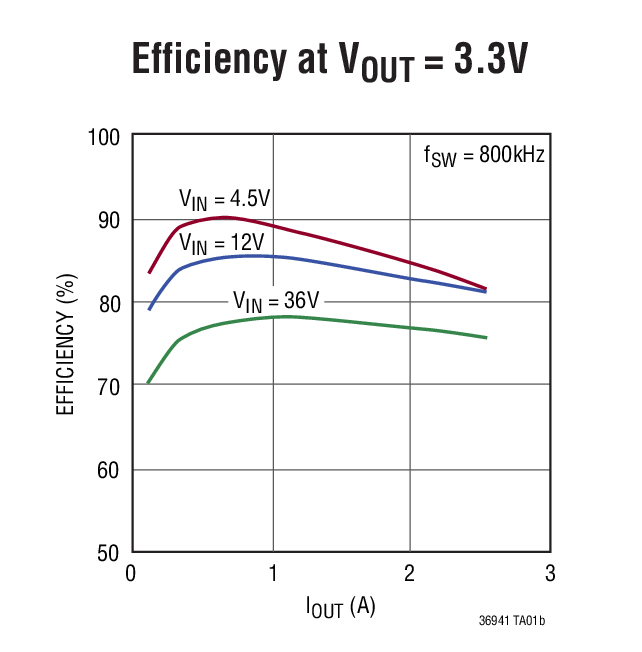

LT3694 - 典型应用图例：

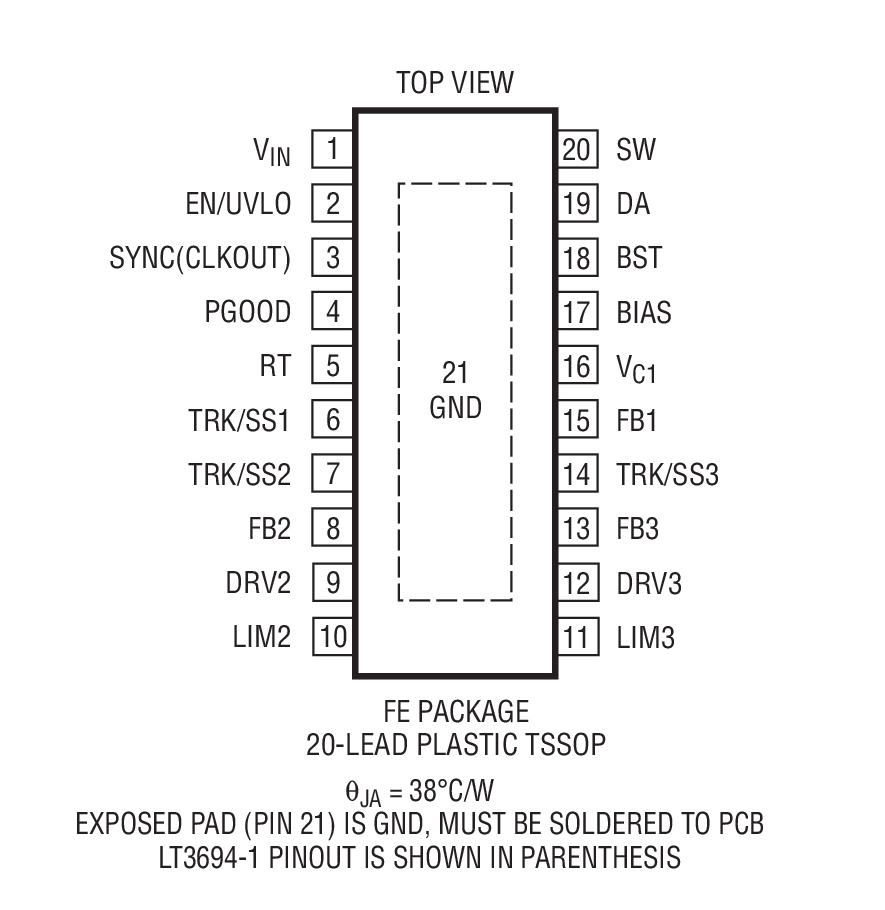

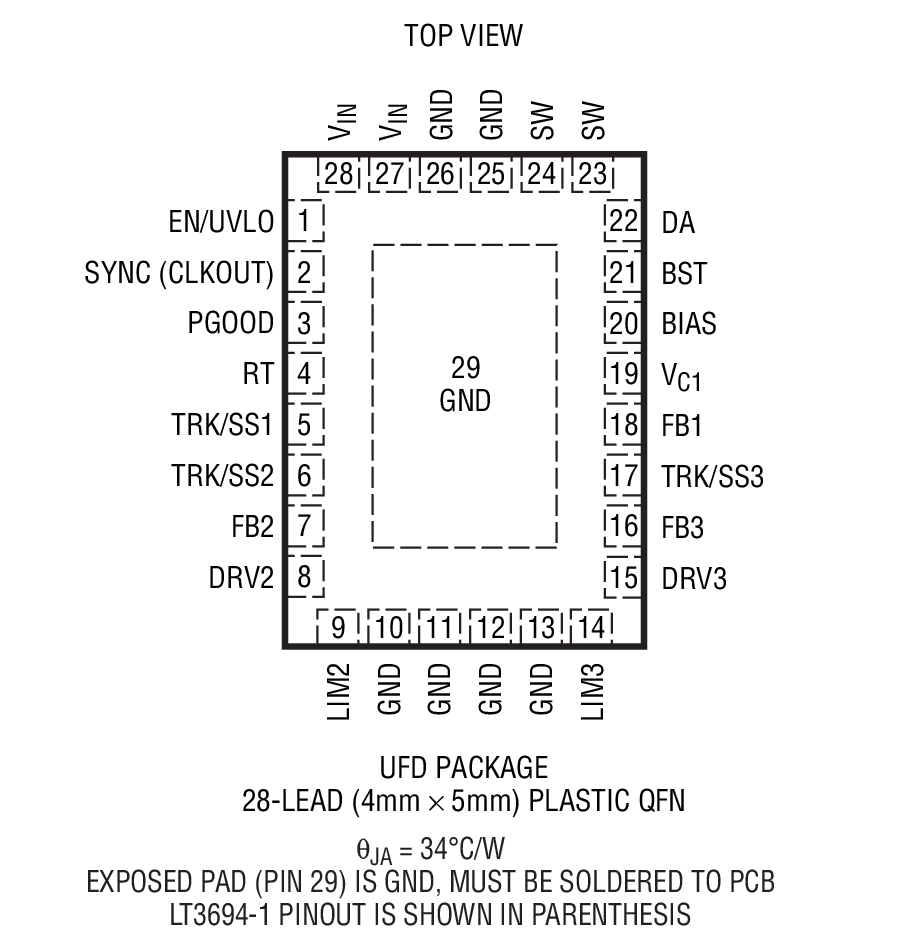

LT3694 - 封装图解：

LINEAR凌力尔特芯片：

LT3694 - LT3694是具双通道 LDO 的 36V、2.6A 单片式降压型稳压器

LT3694是LINEAR凌力尔特公司的一款内部开关电源降压产品，LT3694是LT3694是具双通道 LDO 的 36V、2.6A 单片式降压型稳压器，本站介绍了LT3694的封装应用图解、特点和优点、功能等，并给出了与LT3694相关的LINEAR元器件型号供参考。

LT3694 - LT3694是具双通道 LDO 的 36V、2.6A 单片式降压型稳压器 - 内部开关电源降压 - 电源管理 - 凌力尔特

LT3694 - 具双通道 LDO 的 36V、2.6A 单片式降压型稳压器

LT3694 / LT3694-1 - 具双通道 LDO 的 36V、2.6A 单片式降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT3694 / LT3694-1 是单片式、电流模式 DC/DC 转换器，具有双通道、低压差稳压控制器。开关转换器是一个能够在其输出端上产生高达 2.6A 电流的降压型转换器。每个稳压器具有独立的跟踪 / 软起动电路，因而简化了电源排序以及与微控制器和 DSP 的连接。

开关频率利用单个电阻器来设定，可调范围为 250kHz 至 2.5MHz。这种高开关频率允许使用小的电感器和陶瓷电容器，从而造就了非常小巧的三通道输出解决方案。恒定开关频率与低阻抗陶瓷电容器相组合，产生了低且可预知的输出纹波。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流，以避免 LT3694 遭受短路情况的损坏。频率折返和热停机提供了额外的保护功能。

凭借其 4V 至 36V 的宽输入电压范围，LT3694 可对多种电源进行稳压，从 4 节电池和 5V 逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等。LT3694 可利用 SYNC 引脚同步至一个外部时钟，而 LT3694-1 则提供了一个 CLKOUT 引脚，允许其他 DC/DC 转换器同步至 LT3694-1 时钟。

特点

宽输入范围：4V 至 36V

过压停机功能可保护电路安全承受 70V 瞬态电压

具内部电源开关的 2.6A 输出开关稳压器

具可编程电流限值的双通道、低压差、线性稳压控制器

跟踪 / 软起动输入和电源良好输出简化了软起动和电源排序

采用小型电感器及陶瓷电容器

VOUT(MIN) = 0.75V (降压稳压器和 LDO)

250kHz 至 2.5MHz 的可调开关频率

准确的使能门限提供了用户可编程的欠压闭锁

提供了时钟同步 (LT3694) 或用于实现至其他开关稳压器之同步的时钟输出 (LT3694-1) 选项

耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 20 引脚 TSSOP 封装

应用

汽车

工业

DSL 和电缆调制解调器

分布式电源调节

墙上变压器调节

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3694EFE-1#PBF	TSSOP-20	E	$5.71	$4.00
LT3694EFE-1#TRPBF	TSSOP-20	E		$4.06
LT3694EFE#PBF	TSSOP-20	E	$5.71	$4.00
LT3694EFE#TRPBF	TSSOP-20	E		$4.06
LT3694EUFD-1#PBF	4x5 QFN-28	E	$5.50	$3.85
LT3694EUFD-1#TRPBF	4x5 QFN-28	E		$3.91
LT3694EUFD#PBF	4x5 QFN-28	E	$5.50	$3.85
LT3694EUFD#TRPBF	4x5 QFN-28	E		$3.91
LT3694IFE-1#PBF	TSSOP-20	I	$6.29	$4.40
LT3694IFE-1#TRPBF	TSSOP-20	I		$4.46
LT3694IFE#PBF	TSSOP-20	I	$6.29	$4.40
LT3694IFE#TRPBF	TSSOP-20	I		$4.46
LT3694IUFD-1#PBF	4x5 QFN-28	I	$6.06	$4.24
LT3694IUFD-1#TRPBF	4x5 QFN-28	I		$4.30
LT3694IUFD#PBF	4x5 QFN-28	I	$6.06	$4.24
LT3694IUFD#TRPBF	4x5 QFN-28	I		$4.30
