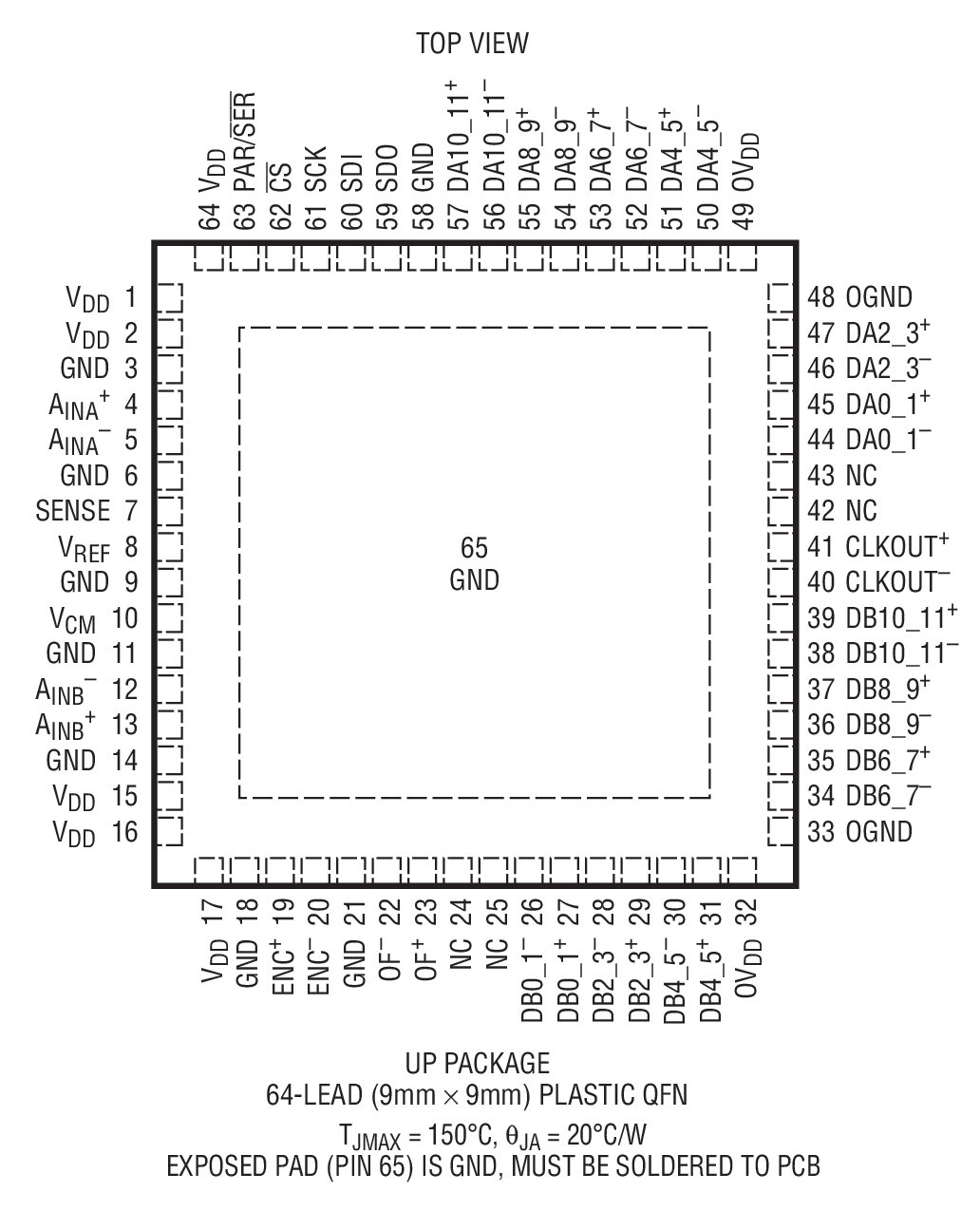

LTC2155-12 - 封装图解：

LINEAR凌力尔特芯片：

LTC2155-12 - LTC2155-12是双通道、12 位、170Msps ADC

LTC2155-12是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2155-12是LTC2155-12是双通道、12 位、170Msps ADC，本站介绍了LTC2155-12的封装应用图解、特点和优点、功能等，并给出了与LTC2155-12相关的LINEAR元器件型号供参考。

LTC2155-12 - LTC2155-12是双通道、12 位、170Msps ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2155-12 - 双通道、12 位、170Msps ADC

LTC2155-12 - 双通道、12 位、170Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2157-12 / LTC2156-12 / LTC2155-12 是两通道、250Msps / 210Msps / 170Msps、12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 68.5dB SNR 和 90dB 无寄生动态范围 (SFDR)。1.25GHz 输入带宽使 ADC 能实现高的欠采样比和非常低的衰减。延迟仅为6 个时钟周期。

在整个温度范围内的 DC 规格包括 ±0.26LSB INL (典型值)、±0.16LSB DNL (典型值) 和无漏失码。转换噪声为 0.54LSBRMS。

数字输出为双倍数据速率 (DDR) LVDS。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点

68.5dB SNR

90dB SFDR

低功率：628mW / 592mW / 545mW (总值)

单 1.8V 电源

DDR LVDS 输出

易于驱动的 1.5VP-P 输入范围

1.25GHz 满功率带宽采样及保持 (S/H)

可任选的时钟占空比稳定器

低功率睡眠和打盹模式

用于配置的串行 SPI 端口

引脚兼容的 14 位版本

64 引脚 (9mm x 9mm) QFN 封装

应用

通信

蜂窝基站

软件定义无线电

医学成像

测试和测量仪器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2155CUP-12#PBF	9x9 QFN-64	C	$54.91	$38.43
LTC2155CUP-12#TRPBF	9x9 QFN-64	C		$38.49
LTC2155IUP-12#PBF	9x9 QFN-64	I	$63.14	$44.20
LTC2155IUP-12#TRPBF	9x9 QFN-64	I		$44.26
