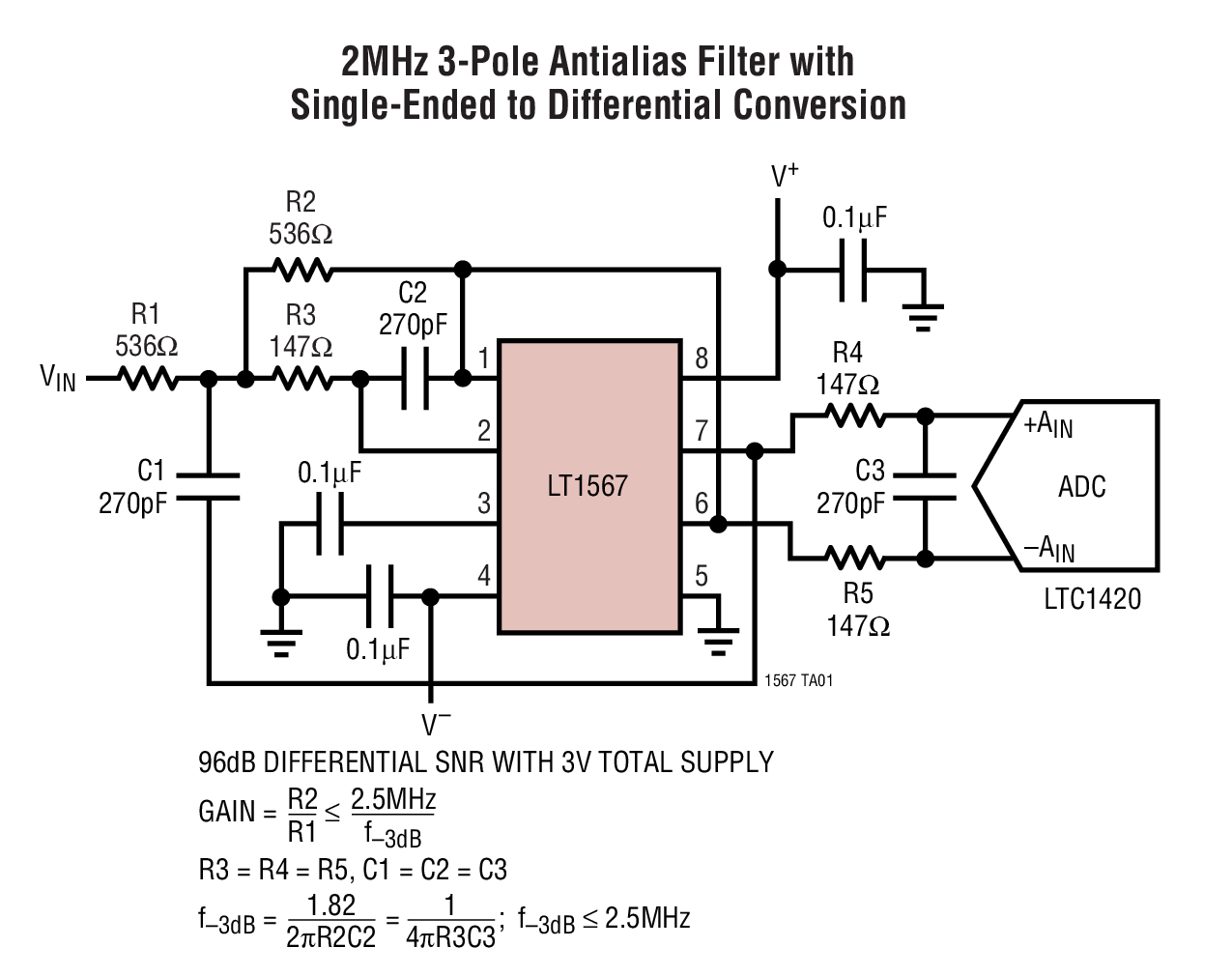

LT1567典型应用图例一

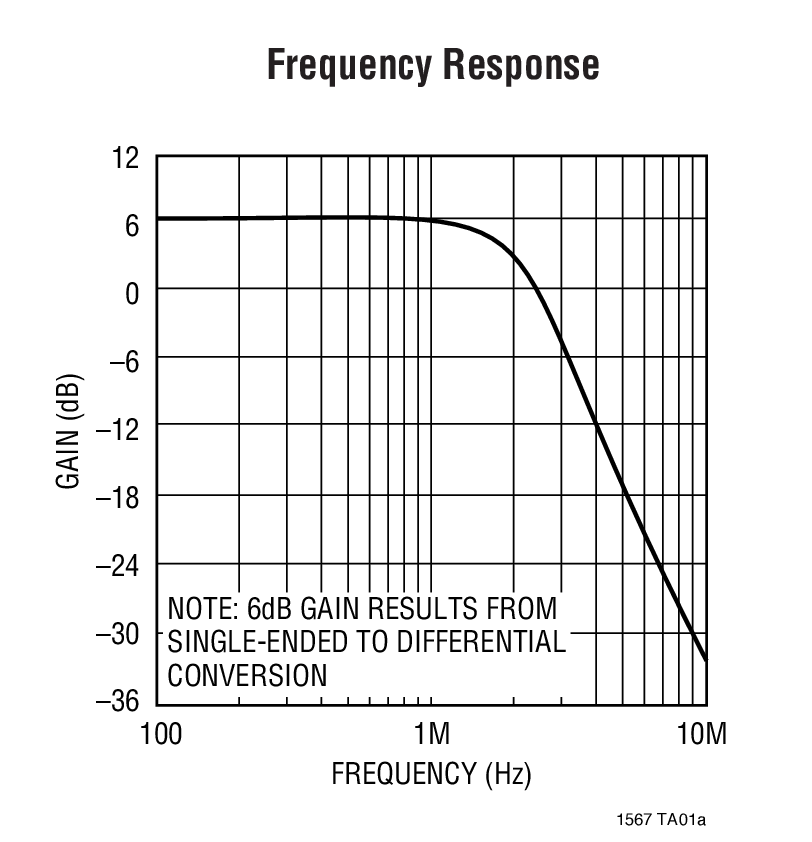

LT1567典型应用图例二
LT1567封装图解

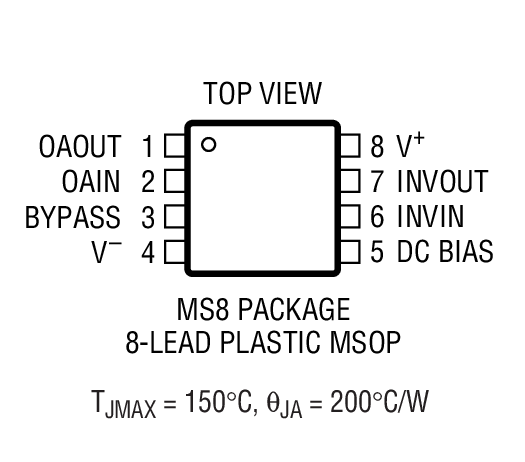

LT1567封装图解一
LT1567是1.4nV/√Hz 180MHz 滤波器单元式部件

LT1567 - 1.4nV/√Hz 180MHz 滤波器单元式部件

LT1567 - 1.4nV/√Hz 180MHz 滤波器单元式部件 - Linear Technology(凌力尔特)

功能描述

LT1567 是一款专为噪声非常低的高频滤波器应用而优化的仿真单元式部件。它包括两个宽带轨至轨运放,其中一个运放在内部被配置为一个单位增益反相器。通过增加少许无源组件,LT1567 成为了一个截止频率(fC)高达5MHz的灵活二阶滤波器节,堪称高速数据通信系统中抗混淆或通道滤波处理的理想选择。访问 www.linear.com.cn 网站可以获得一个基于电子数据表软件的设计工具,用于采用 LT1567 来设计低通和带通滤波器。

除了低噪声和高速度以外,LT1567 还具有单端至差分转换功能,以实现对高速差分输入 A/D 转换器的直接驱动。LT1567 以一个 2.7V 至 12V 的总电源电压为工作电源,并支持超过 100dB 的信噪比。

LT1567 采用 8 引脚的 MSOP 封装。

特点
  • 下载 LT1567 设计指南
  • 单端至差分转换
  • 低噪声:1.4nV/√Hz
  • fC 为 2MHz 的滤波器的总宽带噪声为 20μVRMS
  • 动态范围:104dB SNR (采用 ±5V 电源)
  • 总供电电压:2.7V 至 12V
  • 轨至轨输出
  • DC 精准度:运放 VOS 0.5mV (典型值)
  • 用于精准滤波器的修整带宽
  • MSOP-8 表面贴装型封装
  • 无需外部时钟
  • 应用
  • 至 5MHz 的低噪声、高速滤波器
  • 低噪声差分电路
  • 信道或修平滤波器
  • 抗混淆或重建滤波
  • 视频信号处理
  • 单端至差分转换
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1567CMS8 MS-8 C $2.20 $1.85
    LT1567CMS8#PBF MS-8 C $2.20 $1.85
    LT1567CMS8#TR MS-8 C $1.91
    LT1567CMS8#TRPBF MS-8 C $1.91
    LT1567IMS8 MS-8 I $2.75 $2.30
    LT1567IMS8#PBF MS-8 I $2.75 $2.30
    LT1567IMS8#TR MS-8 I $2.36
    LT1567IMS8#TRPBF MS-8 I $2.36
