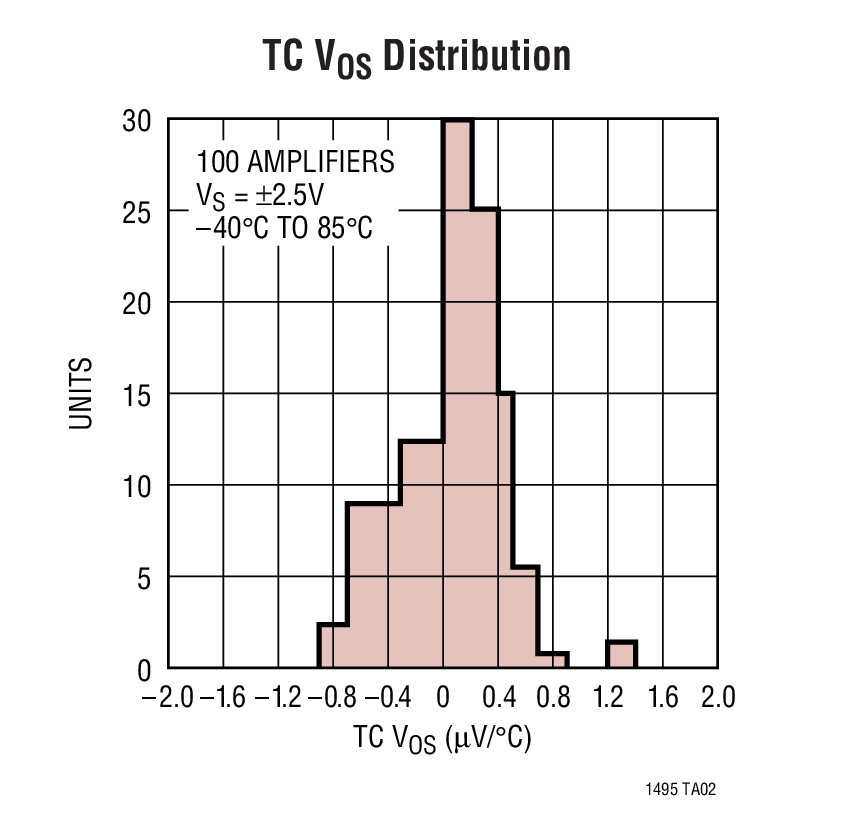

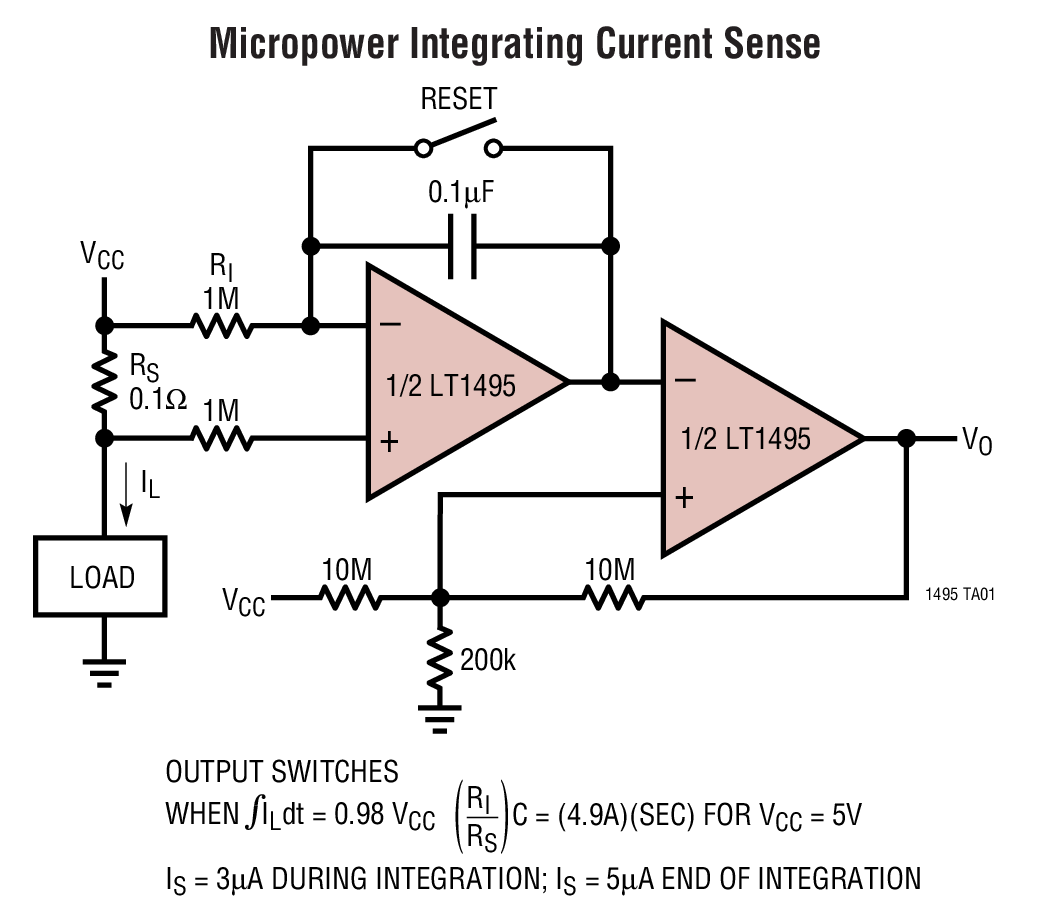

LT1494 - 典型应用图例：

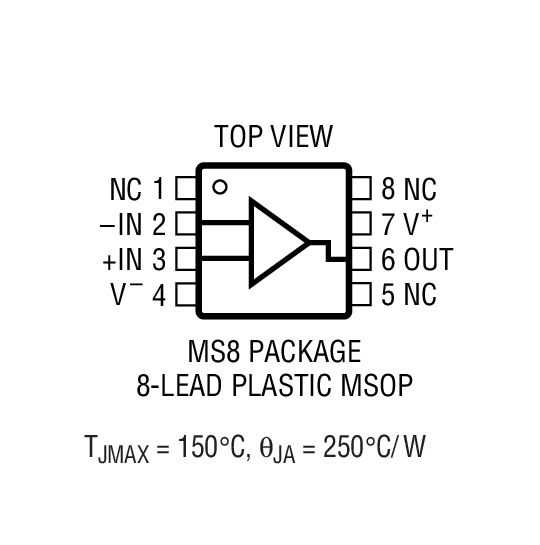

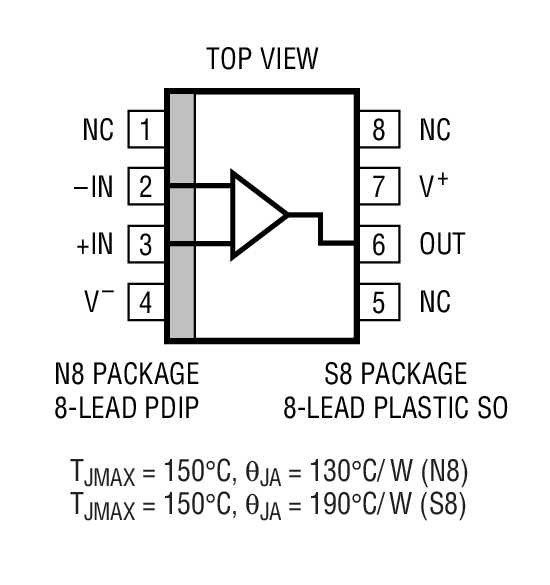

LT1494 - 封装图解：

LT1494 - LT1494是1.5μA 最大值、单路高精度轨至轨输入和输出运算放大器

LT1494是Linear公司的一款精准放大器产品，LT1494是1.5μA 最大值、单路高精度轨至轨输入和输出运算放大器，本站介绍了LT1494的封装应用图解、特点和优点、功能等，并给出了与LT1494相关的凌力尔特元器件型号供参考。

LT1494 - 1.5μA 最大值、单路高精度轨至轨输入和输出运算放大器

LT1494 - 1.5μA 最大值、单路高精度轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1494 / LT1495 / LT1496 是具有高精度规格指标的极低功率 (IS ≤ 1.5µA) 运放。该器件实现了极低电源电流与出色放大器性能指标的组合：输入失调电压为 375µV (最大值)，典型漂移仅为 0.4µV/°C，输入失调电流为 100pA (最大值)。100V/mV 的最小开环增益 (AVOL) 可确保很小的增益误差。该器件的特性在 2.2V 至 ±15V 的电源范围内几乎没有变化。电源抑制为 90dB，而共模抑制比为 90dB。器件操作规格在 3V、5V 和 ±15V 电源。反向电池保护 (-18V 最小值) 以及可在高于正电源的电压下运作的输入使 LT1494 / LT1495 / LT1496 在苛刻环境中简单易用。

放大器的低偏置电流和失调电流允许使用 MΩ 级的源电阻器，而不会引起显著的误差。考虑到低电源电流，4µVp-p 的电压噪声已经是非常低的了。

LT1494 采用 8 引脚 MSOP、PDIP 和 SO 封装。LT1495 可提供具有标准双路运放引出脚配置的塑料 8 引脚 PDIP 和 SO 封装。LT1496 则采用 14 引脚 SO 和 PDIP 封装。

特点

低电源电流：1.5µA (最大值)

轨至轨输入和输出

低失调电压：375µV (最大值)

工作温度范围：-40°C 至 125°C

Over-The-TopTM 输入可在高于 V+ 的条件下运作

宽电源范围：2.2V 至 36V

单电源输入范围：-0.3V 至 36V

低输入偏置电流：250pA

低输入失调电流：20pA

高 AVOL：100V/mV (最小值) 驱动 100kΩ 负载

输出可提供和吸收 500µA 负载电流

反向电池保护至 18V

应用

电池或太阳能供电型系统

便携式仪表

远程传感放大器

微功率滤波器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1494CMS8	MS-8	C	$2.10	$1.75
LT1494CMS8#PBF	MS-8	C	$2.10	$1.75
LT1494CMS8#TR	MS-8	C		$1.81
LT1494CMS8#TRPBF	MS-8	C		$1.81
LT1494CN8	N-8	C	$2.00	$1.65
LT1494CN8#PBF	N-8	C	$2.00	$1.65
LT1494CS8	SO-8	C	$2.00	$1.65
LT1494CS8#PBF	SO-8	C	$2.00	$1.65
LT1494CS8#TR	SO-8	C		$1.71
LT1494CS8#TRPBF	SO-8	C		$1.71
LT1494HS8	SO-8	H	$2.40	$2.00
LT1494HS8#PBF	SO-8	H	$2.40	$2.00
LT1494HS8#TR	SO-8	H		$2.06
LT1494HS8#TRPBF	SO-8	H		$2.06
LT1494IMS8	MS-8	I	$2.40	$2.00
LT1494IMS8#PBF	MS-8	I	$2.40	$2.00
LT1494IMS8#TR	MS-8	I		$2.06
LT1494IMS8#TRPBF	MS-8	I		$2.06
LT1494IN8	N-8	I	$2.30	$1.90
LT1494IN8#PBF	N-8	I	$2.30	$1.90
LT1494IS8	SO-8	I	$2.30	$1.90
LT1494IS8#PBF	SO-8	I	$2.30	$1.90
LT1494IS8#TR	SO-8	I		$1.96
LT1494IS8#TRPBF	SO-8	I		$1.96
