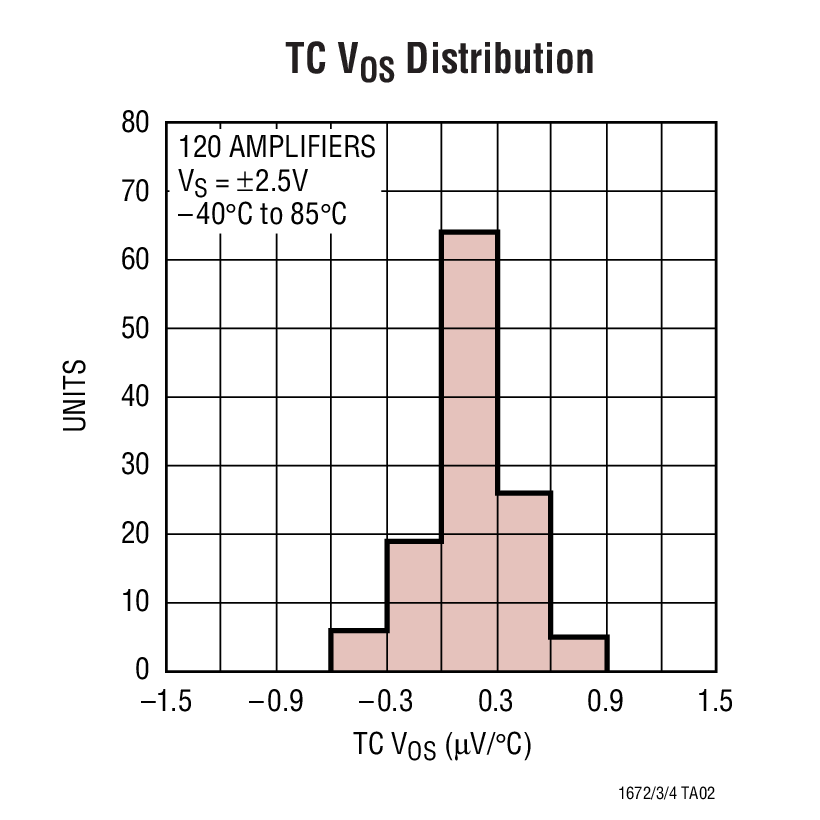

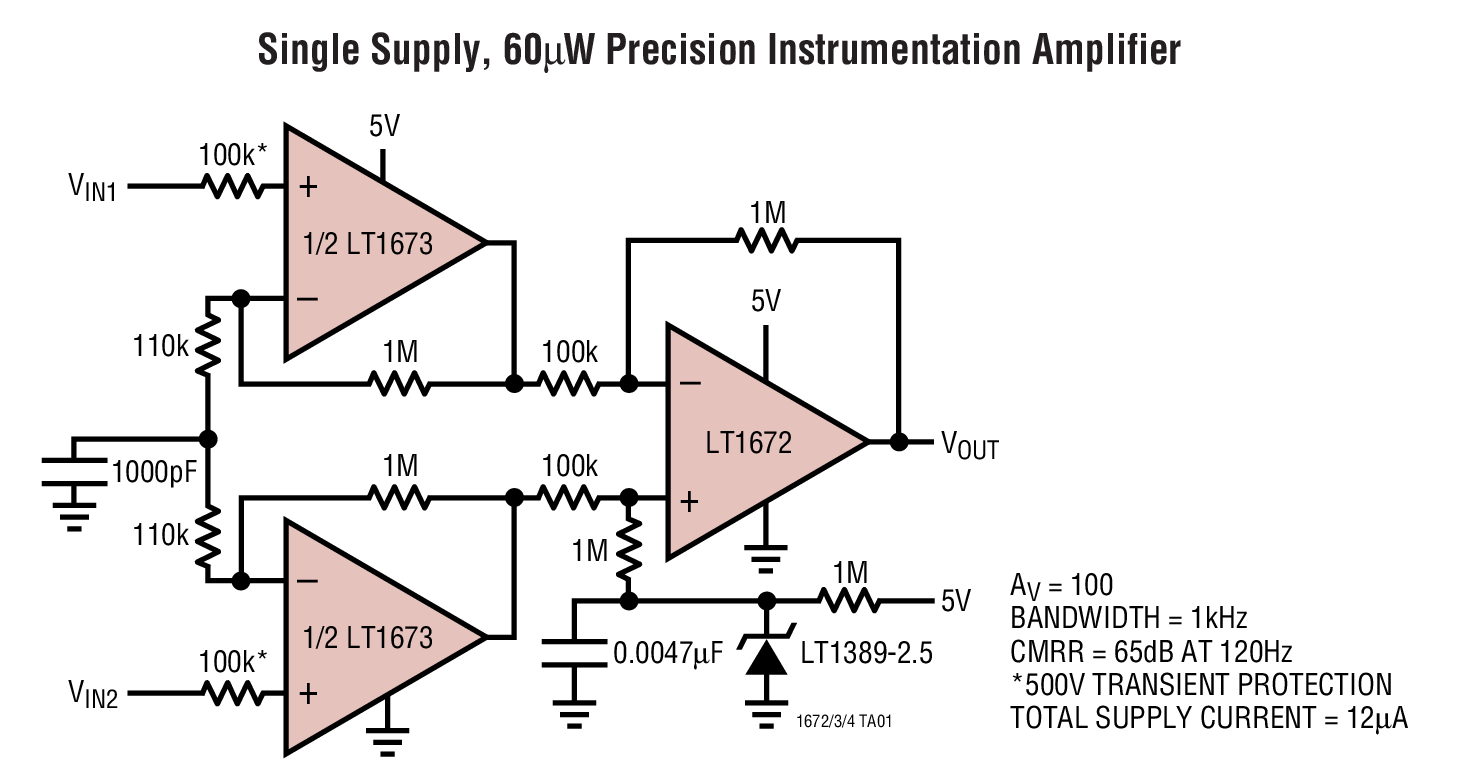

LT1672 - 典型应用图例：

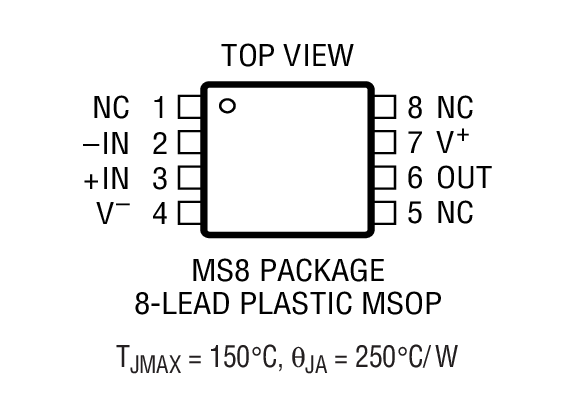

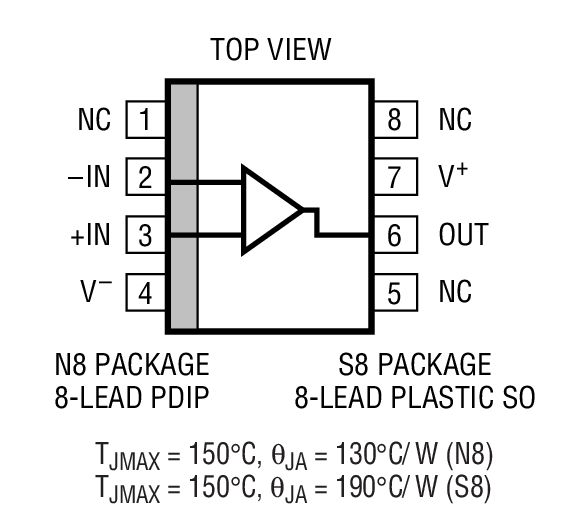

LT1672 - 封装图解：

LINEAR凌力尔特芯片：

LT1672 - LT1672是2μA 最大值、A_V ≥ 5、单路 Over-The-Top 高精度轨至轨输入和输出运算放大器

LT1672是LINEAR凌力尔特公司的一款精准放大器产品，LT1672是LT1672是2μA 最大值、A_V ≥ 5、单路 Over-The-Top 高精度轨至轨输入和输出运算放大器，本站介绍了LT1672的封装应用图解、特点和优点、功能等，并给出了与LT1672相关的LINEAR元器件型号供参考。

LT1672 - LT1672是2μA 最大值、A_V ≥ 5、单路 Over-The-Top 高精度轨至轨输入和输出运算放大器 - 精准放大器 - 信号调理 - 凌力尔特

LT1672 - 2μA 最大值、A_V ≥ 5、单路 Over-The-Top 高精度轨至轨输入和输出运算放大器

LT1672 - 2μA 最大值、A_V ≥ 5、单路 Over-The-Top 高精度轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1672 / LT1673 / LT1674 是具有高精度规格指标的超低功率 (IS ≤ 2µA) 去补偿 (AV ≥ 5) 运放。该器件实现了极低电源电流与卓越放大器性能指标的组合：输入失调电压为 375µV (最大值)，典型漂移仅为 0.4µV/°C，输入失调电流为 100pA (最大值)。100V/mV 的最小开环增益 (AVOL) 可确保很小的增益误差。该器件的特性在 2.2V 至 ±15V 的电源范围内几乎没有变化。电源抑制为 90dB，而共模抑制比为 90dB。器件操作规格在 3V、5V 和 ±15V 电源。反向电池保护 (-18V 最小值) 以及可在高于正电源电压下运作的输入使 LT1672 / LT1673 / LT1674 在严酷环境中简单易用。

放大器的低偏置电流和失调电流允许使用 MΩ 级的源电阻器，而不会引起显著的误差。考虑到低电源电流，4µVp-p 的电压噪声已经是非常低的了。如需这些放大器的单位增益稳定版本，请查阅 LT1494 / LT1495 / LT1496 的相关信息。

LT1672 采用 8 引脚 MSOP、PDIP 和 SO 封装。LT1673 可提供具有标准双路运放引出脚配置的塑料 8 引脚 PDIP 和 SO-8 封装。LT1674 则采用 14 引脚 PDIP 和 SO 封装。

特点

稳定的增益 = 5

低电源电流：每个放大器 2µA (最大值)

轨至轨输入和输出

低失调电压：375µV (最大值)

Over-The-TopTM 输入可在高于 V+ 的条件下运作

增益带宽乘积：12kHz

宽电源范围：2.2V 至 36V

单电源输入范围：-0.3V 至 36V

低输入偏置电流：250pA

低输入失调电流：20pA

高 AVOL：100V/mV (最小值) 驱动 100kΩ 负载

输出可提供和吸收 500µA 的负载电流

反向电池保护至 18V

应用

电池或太阳能供电型系统

便携式仪表

远程传感放大器

微功率滤波器

光电二极管放大器

高阻抗电路

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1672CMS8	MS-8	C	$2.10	$1.75
LT1672CMS8#PBF	MS-8	C	$2.10	$1.75
LT1672CMS8#TR	MS-8	C		$1.81
LT1672CMS8#TRPBF	MS-8	C		$1.81
LT1672CN8	N-8	C	$2.00	$1.65
LT1672CN8#PBF	N-8	C	$2.00	$1.65
LT1672CS8	SO-8	C	$2.00	$1.65
LT1672CS8#PBF	SO-8	C	$2.00	$1.65
LT1672CS8#TR	SO-8	C		$1.71
LT1672CS8#TRPBF	SO-8	C		$1.71
LT1672IMS8	MS-8	I	$2.40	$2.00
LT1672IMS8#PBF	MS-8	I	$2.40	$2.00
LT1672IMS8#TR	MS-8	I		$2.06
LT1672IMS8#TRPBF	MS-8	I		$2.06
LT1672IN8	N-8	I	$2.30	$1.90
LT1672IN8#PBF	N-8	I	$2.30	$1.90
LT1672IS8	SO-8	I	$2.30	$1.90
LT1672IS8#PBF	SO-8	I	$2.30	$1.90
LT1672IS8#TR	SO-8	I		$1.96
LT1672IS8#TRPBF	SO-8	I		$1.96
