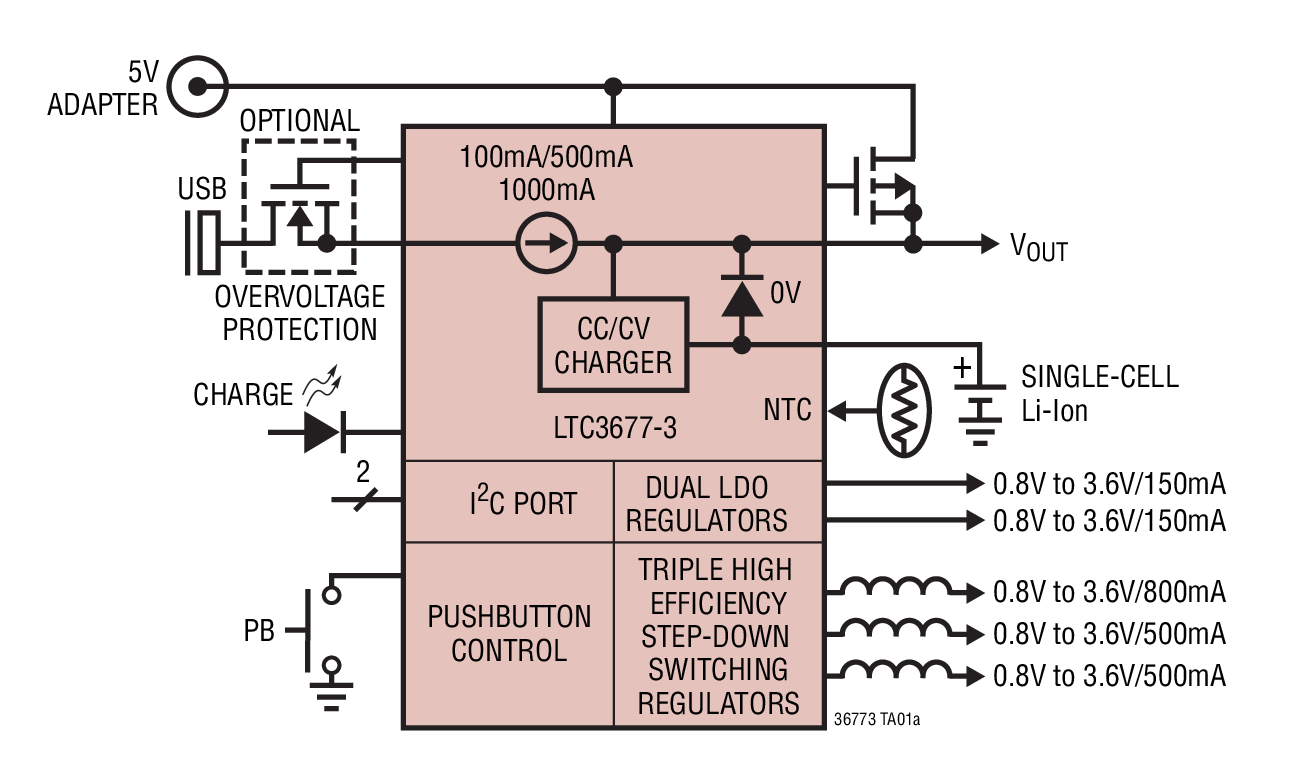

LTC3677-3是LINEAR凌力尔特公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品，LTC3677-3是LTC3677-3是高集成度便携式产品 PMIC，本站介绍了LTC3677-3的封装应用图解、特点和优点、功能等，并给出了与LTC3677-3相关的LINEAR元器件型号供参考。

LTC3677-3 - LTC3677-3是高集成度便携式产品 PMIC - PMIC (DC-DC、PowerPath 和电池充电器) - 电源管理 - 凌力尔特

LTC3677-3 - 高集成度便携式产品 PMIC

LTC3677-3 - 高集成度便携式产品 PMIC - Linear Technology（凌力尔特）

功能描述

LTC3677-3 是一款面向单节锂离子/锂聚合物电池应用的高集成度电源管理 IC。它包括一个具自动负载优先级处理功能的 PowerPath 管理器、一个电池充电器、一个理想二极管、输入过压保护能力和众多其他内部保护功能。LTC3677-3 专为从电流受限型电源 (例如：USB) 来进行准确充电而设计，运用的方法是自动减小充电电流，这样负载电流与充电电流之和就不会超过编程输入电流限值 (100mA 或 500mA 模式)。LTC3677-3 在高温条件下将降低电池电压，以改善安全性和可靠性。三个降压型开关稳压器和两个 LDO 提供了众多的可用电源。LTC3677-3还包括一个按钮输入，用于控制电源排序和系统复位。LTC3677-3 具有专为支持 SiRF Atlas IV 处理器而设计的按钮定时和排序功能。LTC3677-3 采用扁平 4mm x 7mm x 0.75mm 44引脚 QFN 封装。

特点

具“即时接通”操作能力的全功能锂离子 / 锂聚合物电池充电器 / PowerPathTM 控制器

三路、可调、高效率降压型开关稳压器 (800mA、500mA、500mA IOUT)

用于降低 EMI 的 I2C 可调型 SW 转换速率

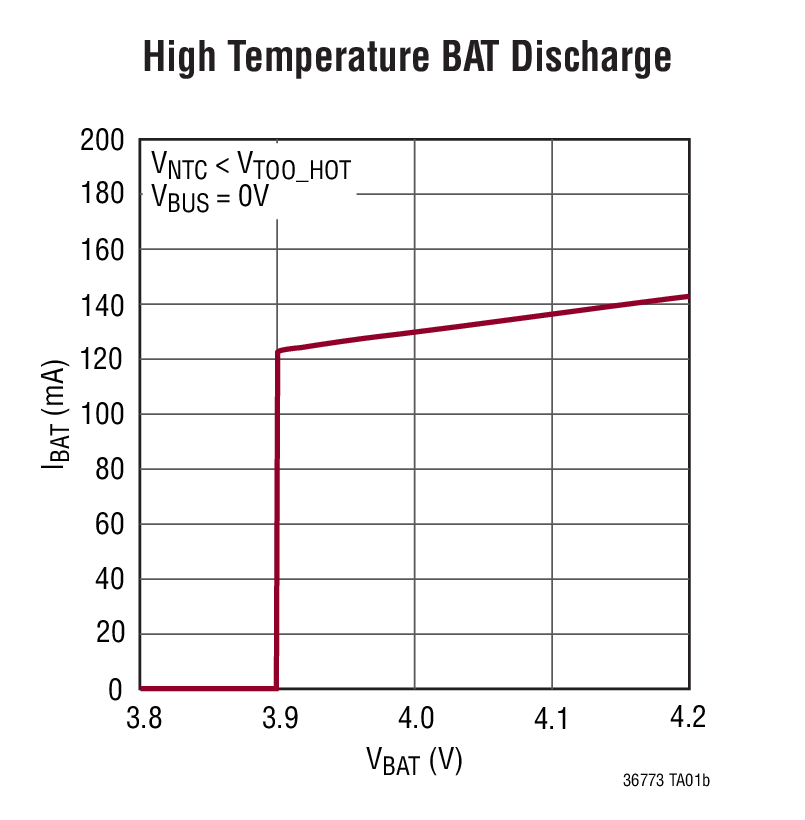

在高温时降低电池电压可改善安全性和可靠性

用于USB (VBUS) / 墙上适配器输入的过压保护控制器提供了至 30V 的保护能力

1.5A 最大充电电流和热限制功能

电池浮置电压：4.2V

具系统复位功能的按钮 ON/OFF 控制

双路 150mA 电流限制 LDO

与 SiRF Atlas IV 处理器相兼容的启动定时

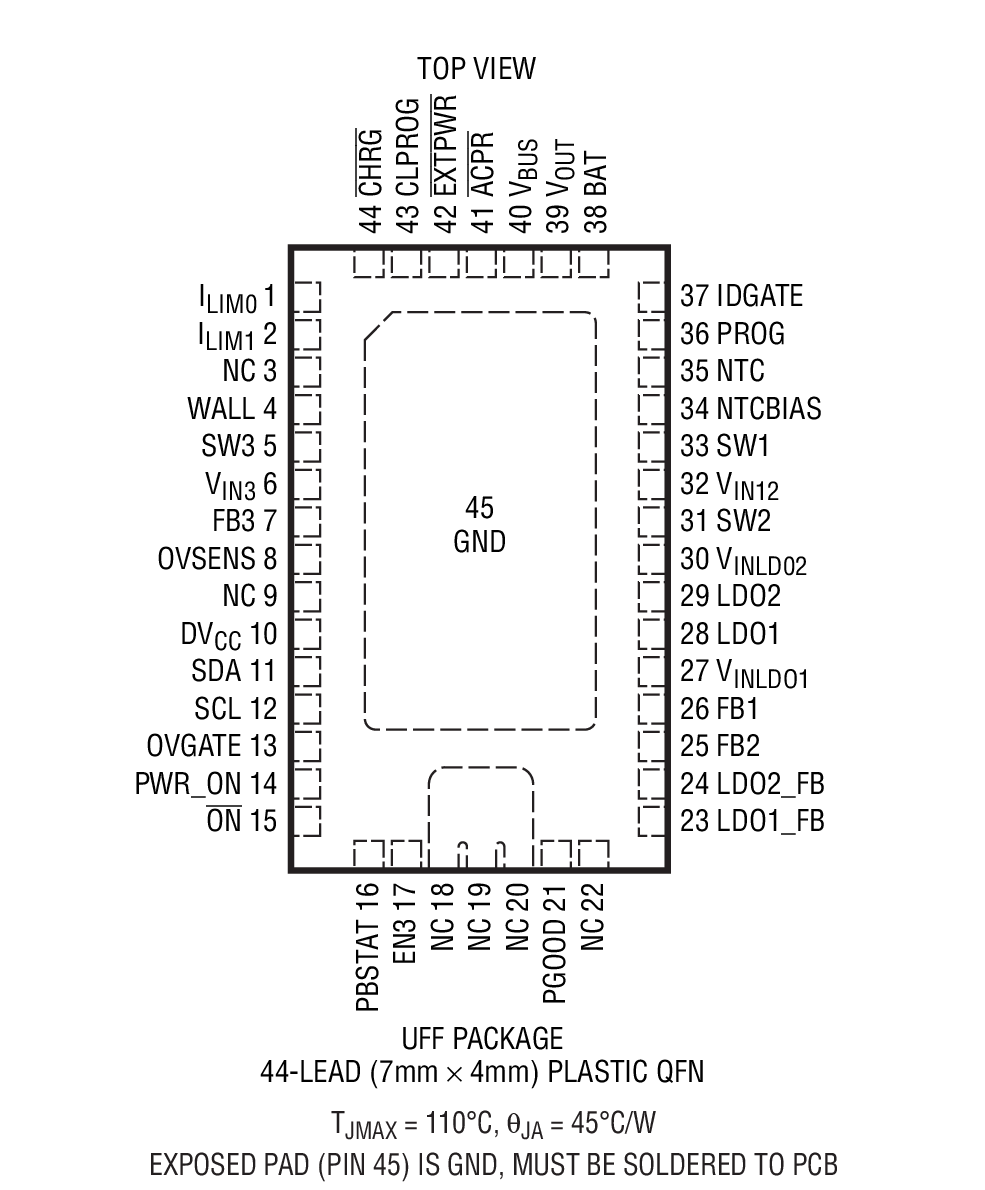

小外形 4mm x 7mm 44 引脚 QFN 封装
