当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3855
LTC3855技术文档下载：
LTC3855技术文档产品手册下载
LTC3855 - 典型应用图例：

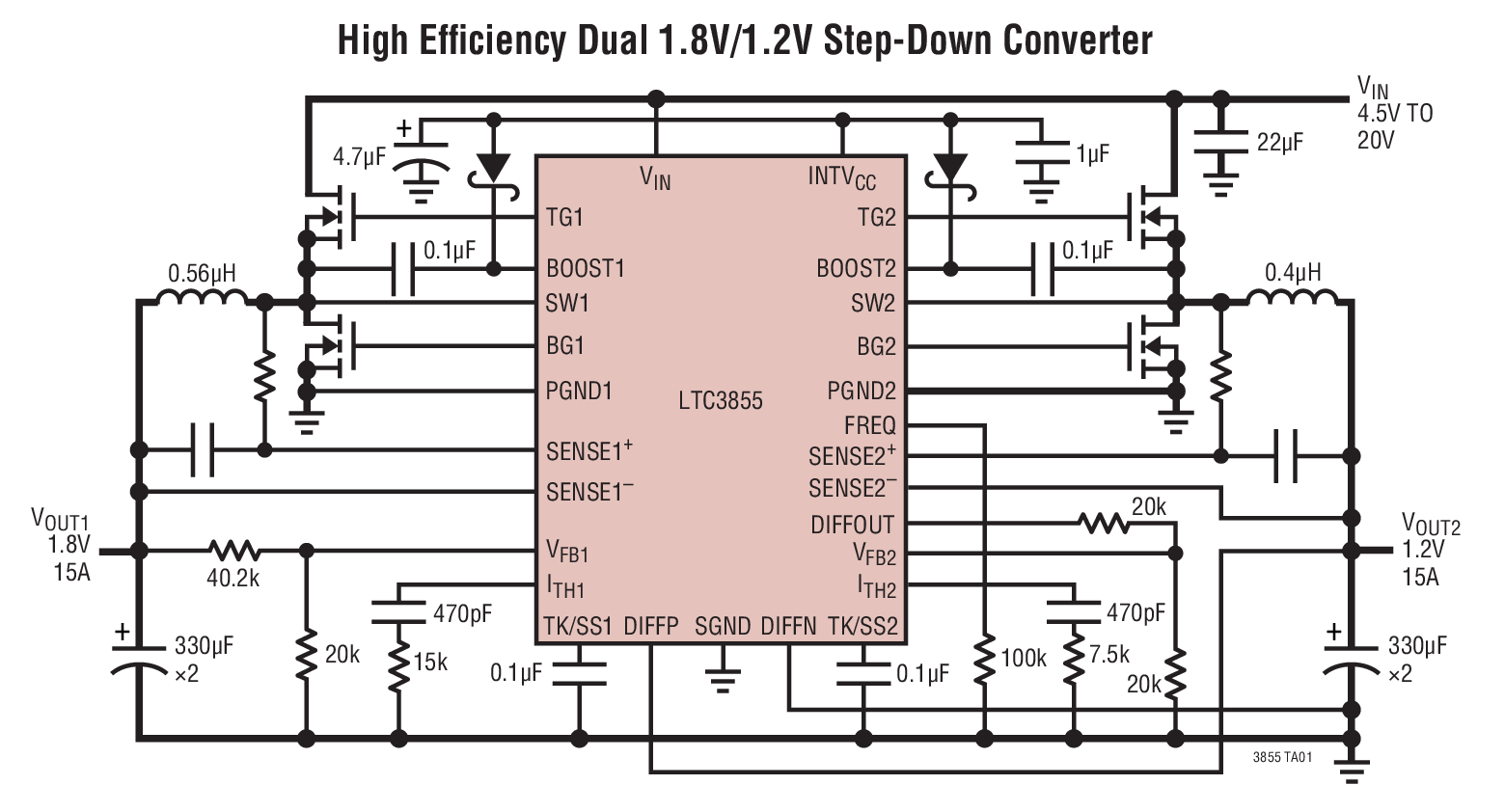

LTC3855典型应用图例一

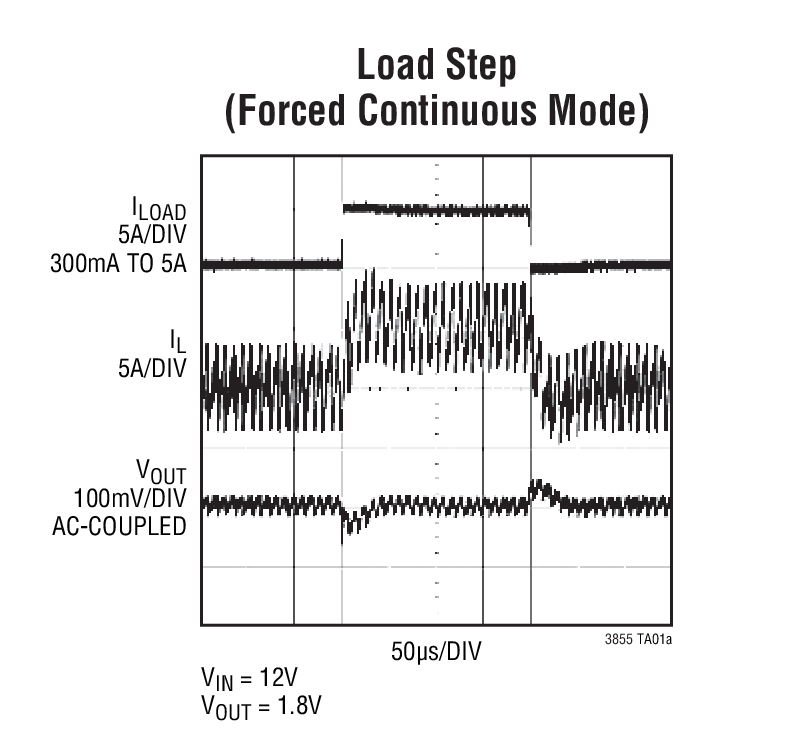

LTC3855典型应用图例二
LTC3855 - 封装图解：

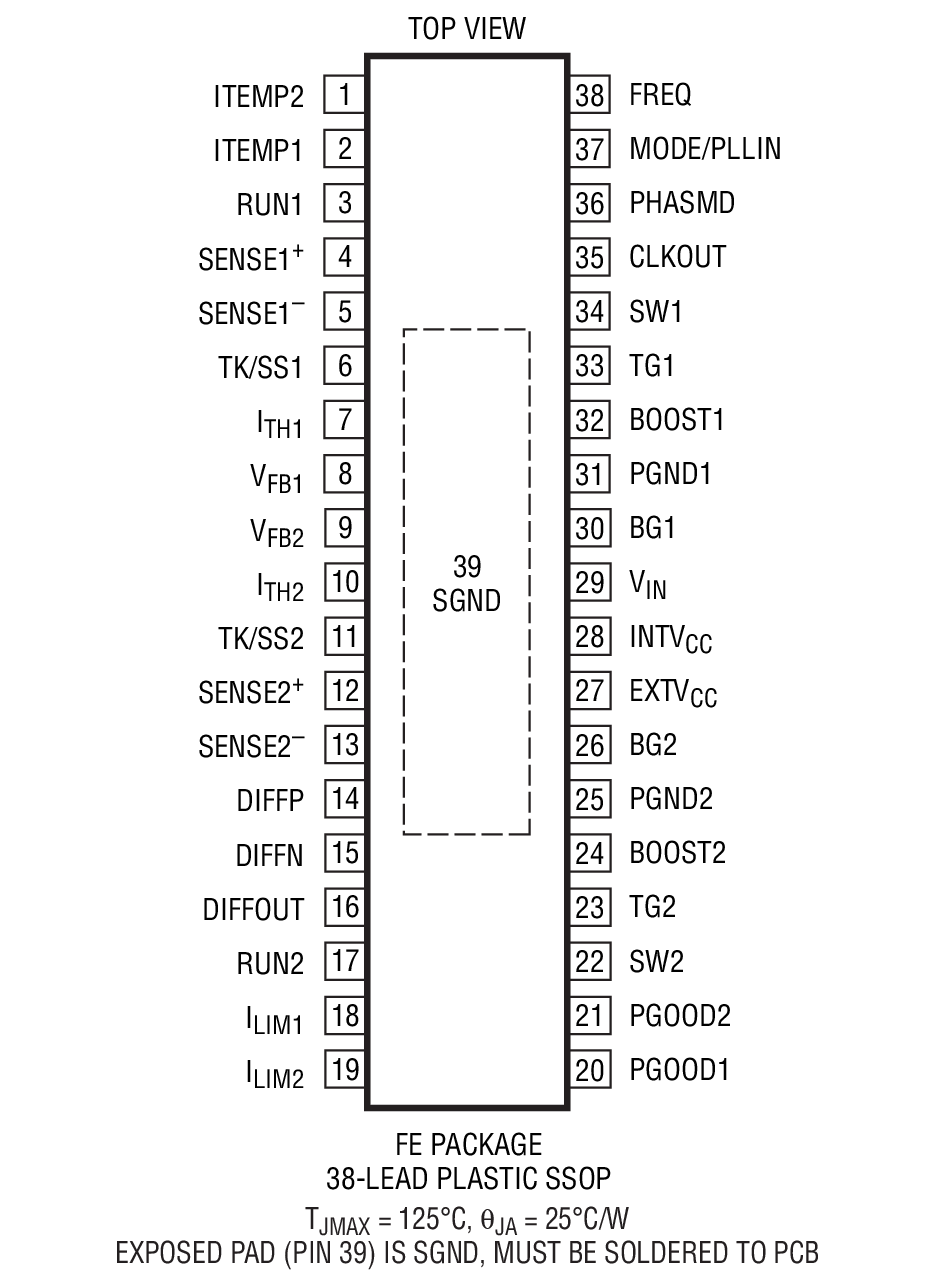

LTC3855封装图解一

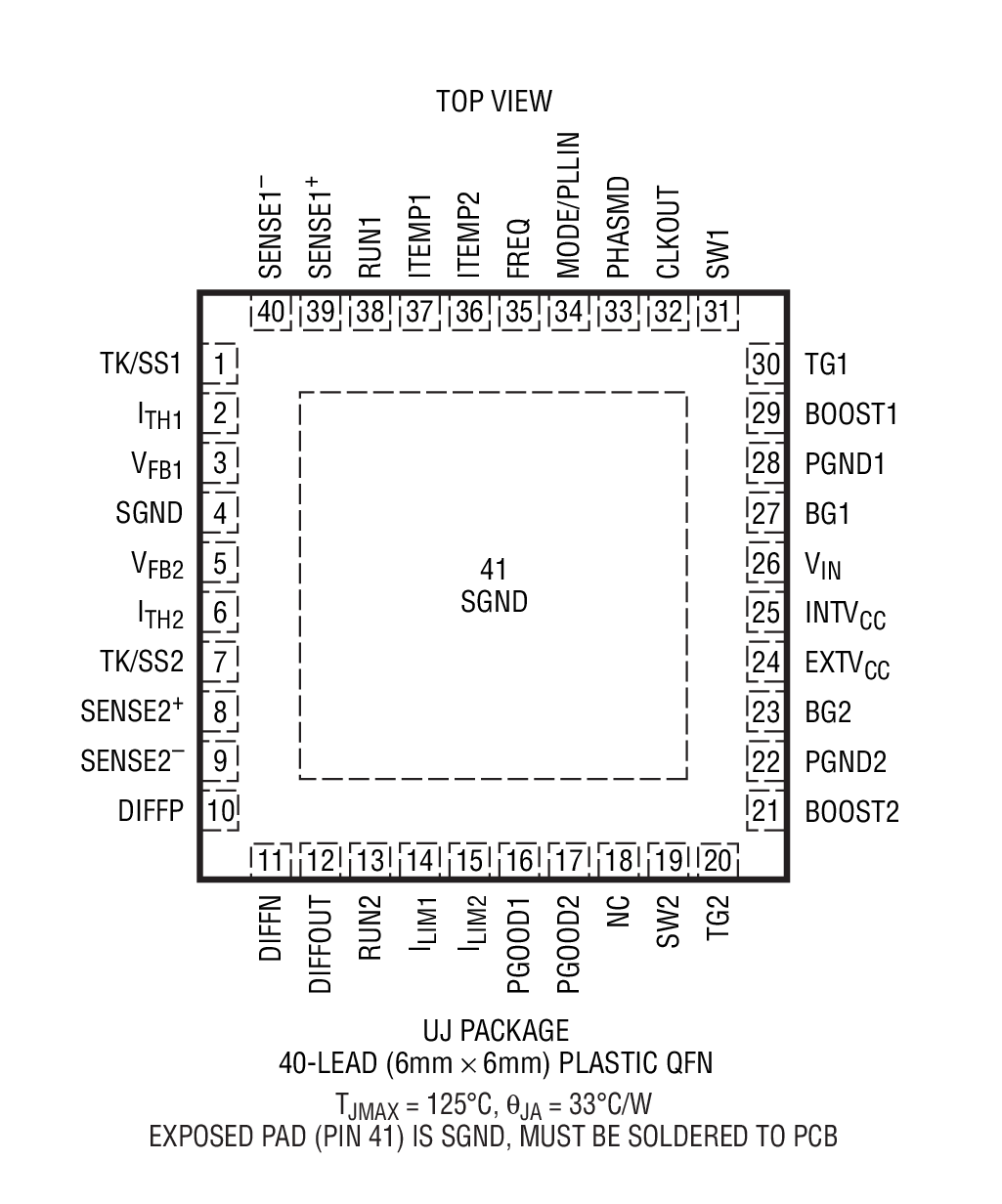

LTC3855封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3855介绍

LTC3855 - LTC3855是采用差分远端采样的双通道、多相、同步 DC/DC 控制器

LTC3855是LINEAR凌力尔特公司的一款多输出降压产品，LTC3855是LTC3855是采用差分远端采样的双通道、多相、同步 DC/DC 控制器，本站介绍了LTC3855的封装应用图解、特点和优点、功能等，并给出了与LTC3855相关的LINEAR元器件型号供参考。

LTC3855 - LTC3855是采用差分远端采样的双通道、多相、同步 DC/DC 控制器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3855 - 采用差分远端采样的双通道、多相、同步 DC/DC 控制器

LTC3855 - 采用差分远端采样的双通道、多相、同步 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3855 是一款双通道、多相 (PolyPhase)、电流模式、同步降压型开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。该器件内置了一个高速差分远端采样放大器。最大电流检测电压可针对 30mV、50mV 或 70mV 进行设置，因而允许使用电感器 DCR 或一个分立的检测电阻器作为检测元件。

LTC3855 具有一个精准的 0.6V 基准，并能够产生高达 12.5V 的输出电压。4.5V 至 38V 的宽输入电源范围囊括了大多数中间总线电压和电池化学组成。通过使两个控制器输出级异相运作，最大限度地降低了功率损失和电源噪声。该器件可支持突发模式 (Burst Mode) 操作、连续或脉冲跳跃模式。

LTC3855 可以针对多达 12 相操作进行配置，具有 DCR 温度补偿、两个电源良好信号和两个电流限值设定引脚。LTC3855 采用扁平的 40 引脚 6mm x 6mm QFN 封装和 38 引脚裸露衬垫 FE 封装。

特点
  • 双通道、180° 定相控制器降低了所需的输入电容和电源感应噪声
  • 高效率：达 95%
  • RSENSE 或 DCR 电流检测
  • 可编程 DCR 温度补偿
  • ±0.75%、0.6V 输出电压准确度
  • 可锁相固定频率：250kHz 至 770kHz
  • 真正的远端采样差分放大器
  • 双路 N 沟道 MOSFET 同步驱动
  • 宽 VIN 范围：4.5V 至 38V
  • VOUT 范围：0.6V 至 12.5V (未采用差分放大器)
  • VOUT 范围：0.6V 至 3.3V (采用差分放大器)
  • 用于多达 12 相运作的时钟输入和输出
  • 可调软起动或 VOUT 跟踪
  • 折返输出电流限制
  • 输出过压保护
  • 40 引脚 (6mm x 6mm) QFN 封装和 38 引脚 FE 封装
    • 应用
  • 计算机系统
  • 电信系统
  • 工业和医疗仪器 DC 功率分配系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3855EFE#PBF TSSOP-38 E $4.86 $3.40
    LTC3855EFE#TRPBF TSSOP-38 E $3.46
    LTC3855EUJ#PBF 6x6 QFN-40 E $4.54 $3.18
    LTC3855EUJ#TRPBF 6x6 QFN-40 E $3.24
    LTC3855IFE#PBF TSSOP-38 I $5.54 $3.88
    LTC3855IFE#TRPBF TSSOP-38 I $3.94
    LTC3855IUJ#PBF 6x6 QFN-40 I $5.13 $3.59
    LTC3855IUJ#TRPBF 6x6 QFN-40 I $3.65
