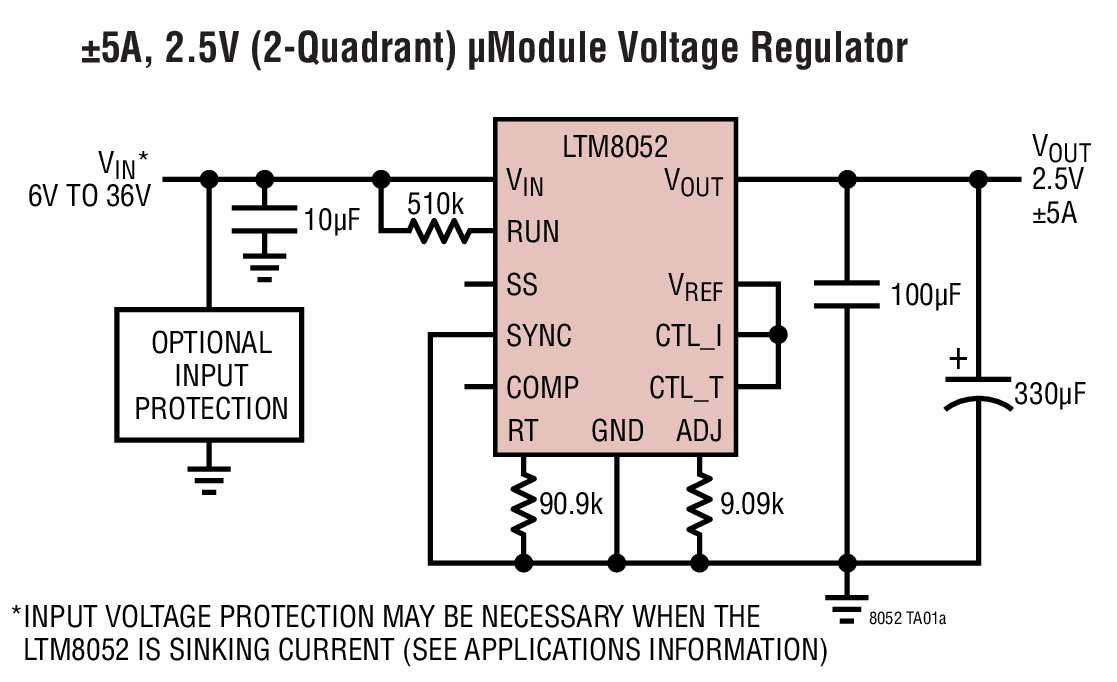

LTM8052A典型应用图例一

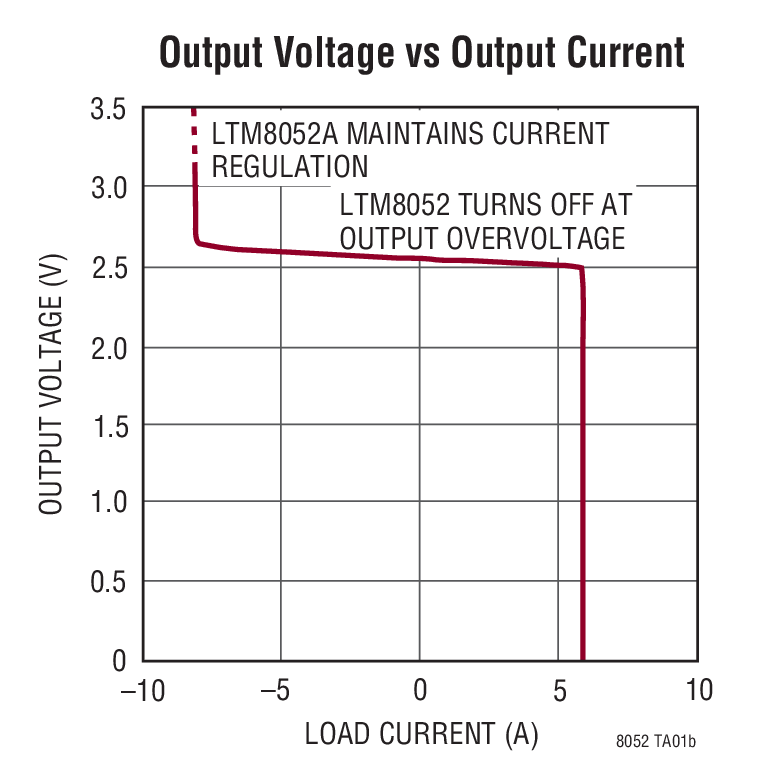

LTM8052A典型应用图例二
LTM8052A - 封装图解:

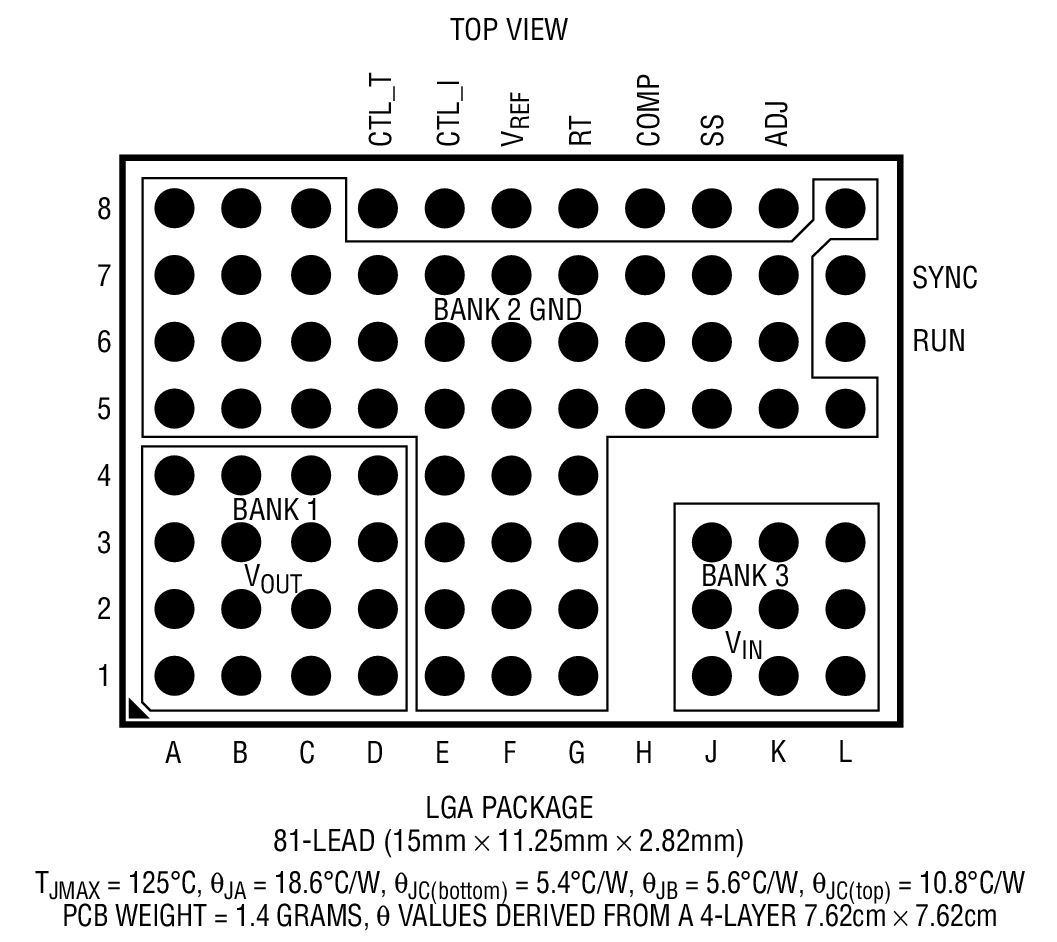

LTM8052A封装图解一

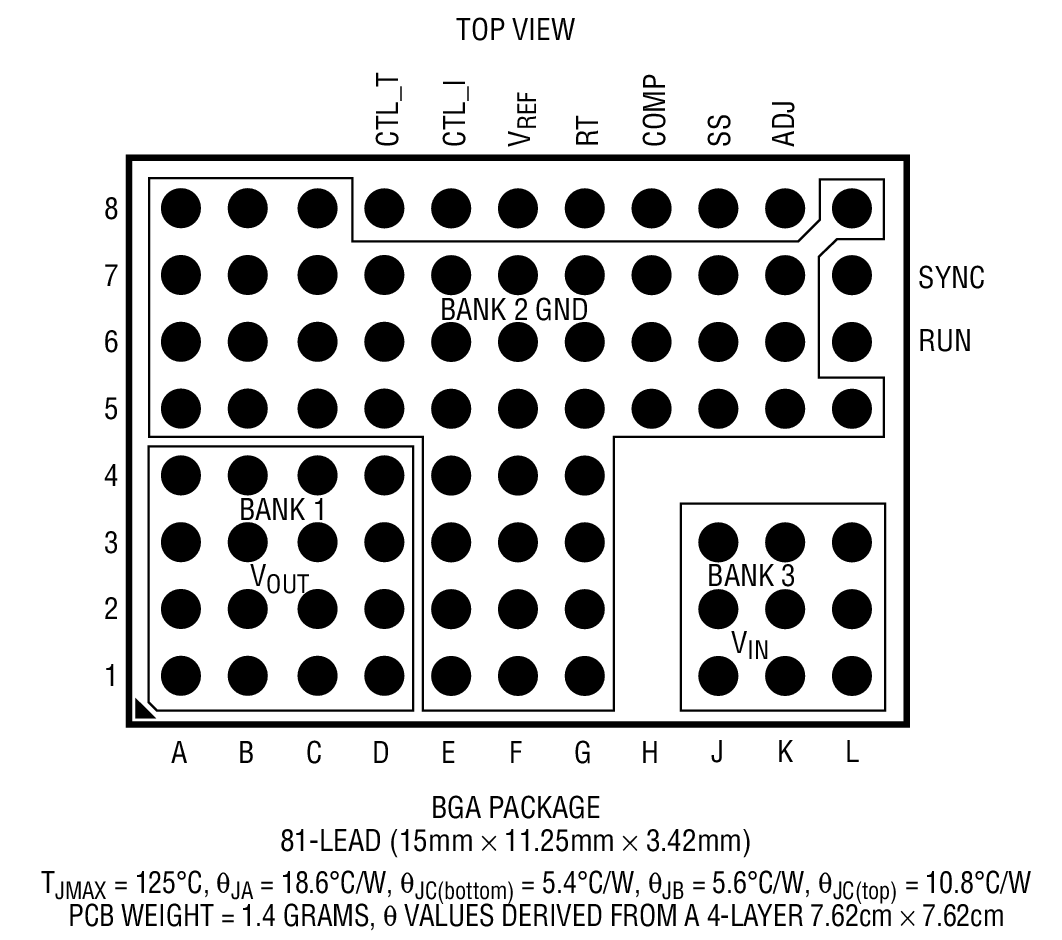

LTM8052A封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM8052A介绍
LTM8052A - LTM8052A是36Vin、5A、两象限 CVCC 降压型 μModule 稳压器

LTM8052A是Linear公司的一款μModule 降压型稳压器产品,LTM8052A是36Vin、5A、两象限 CVCC 降压型 μModule 稳压器,本站介绍了LTM8052A的封装应用图解、特点和优点、功能等,并给出了与LTM8052A相关的凌力尔特元器件型号供参考。

LTM8052A - 36Vin、5A、两象限 CVCC 降压型 μModule 稳压器

LTM8052 / LTM8052A - 36Vin、5A、两象限 CVCC 降压型 μModule 稳压器 - Linear Technology(凌力尔特)

功能描述

LTM8052 / LTM8052A 是一款 36VIN、5A、两象限恒定电压、恒定电流 (CVCC) 降压型 μModule 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。LTM8052 / LTM8052A 可在一个 6V 至 36V 的输入电压范围内运作,支持 1.2V 至 24V 的输出电压范围。LTM8052 / LTM8052A 可吸收或供应电流以保持电压调节至正电流和负电流限值。输出电流限值可由一个控制电压、单个电阻器或一个热敏电阻来设定。LTM8052 具有 125% 的输出过压保护 (而 LTM8052A 没有),从而在输出高于目标稳压点时允许运作。

LTM8052 / LTM8052A 采用紧凑 (11.25mm x 15mm x 2.82mm) 模压树脂焊盘网格阵列 (LGA) 和球式网格阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8052 / LTM8052A 可提供 SnPB (BGA) 或符合 RoHS 标准的引脚涂层。

器件型号最适合LTM8052吸收和提供输出电流以主要用于电压调节LTM8052A吸收和提供输出电流以主要用于电压调节LTM8026吸收多于 3A 输出电流 (少于 3A 最大值, 可考虑 LTM8025)
特点
  • 完整的降压型开关模式电源
  • CVCC:恒定电压恒定电流
  • 两象限:供应及吸收输出电流
  • 可调输出电流
  • 宽输入电压范围:6V 至 36V
  • 1.2V 至 24V 输出电压
  • 强制连续操作
  • 可选开关频率:100kHz 至 1MHz
  • 具有金制衬垫涂层并符合 (e4) RoHS 标准的封装
  • 可编程软起动
  • 纤巧、扁平 (11.25mm x 15mm x 2.82mm) 的表面贴装型 LGA 封装和 (11.25mm x 15mm x 3.42mm) BGA 封装
  • 应用
  • 恒定频率电压调节 (即使在无负载情况)
  • 帕尔帖 (Peltier) 驱动器
  • 电池测试器
  • 电池 / 超级电容器充电及电池电量平衡
  • 电机驱动功率调节器
  • 大功率 LED 驱动
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM8052AEV#PBF 15mm x 11.25mm x 2.82mm LGA E $18.82 $13.17
    LTM8052AEY#PBF 15mm x 11.25mm x 3.42mm BGA E $19.82 $13.87
    LTM8052AIV#PBF 15mm x 11.25mm x 2.82mm LGA I $20.70 $14.49
    LTM8052AIY 15mm x 11.25mm x 3.42mm BGA I $32.59 $22.81
    LTM8052AIY#PBF 15mm x 11.25mm x 3.42mm BGA I $21.70 $15.19
    LTM8052AMPV#PBF 15mm x 11.25mm x 2.82mm LGA MP $37.26 $26.08
    LTM8052AMPY 15mm x 11.25mm x 3.42mm BGA MP $49.14 $34.40
    LTM8052AMPY#PBF 15mm x 11.25mm x 3.42mm BGA MP $38.26 $26.78
    LTM8052EV#PBF 15mm x 11.25mm x 2.82mm LGA E $18.82 $13.17
    LTM8052EY#PBF 15mm x 11.25mm x 3.42mm BGA E $19.82 $13.87
    LTM8052IV#PBF 15mm x 11.25mm x 2.82mm LGA I $20.70 $14.49
    LTM8052IY 15mm x 11.25mm x 3.42mm BGA I $32.59 $22.81
    LTM8052IY#PBF 15mm x 11.25mm x 3.42mm BGA I $21.70 $15.19
    LTM8052MPV#PBF 15mm x 11.25mm x 2.82mm LGA MP $37.26 $26.08
    LTM8052MPY 15mm x 11.25mm x 3.42mm BGA MP $49.14 $34.40
    LTM8052MPY#PBF 15mm x 11.25mm x 3.42mm BGA MP $38.26 $26.78
