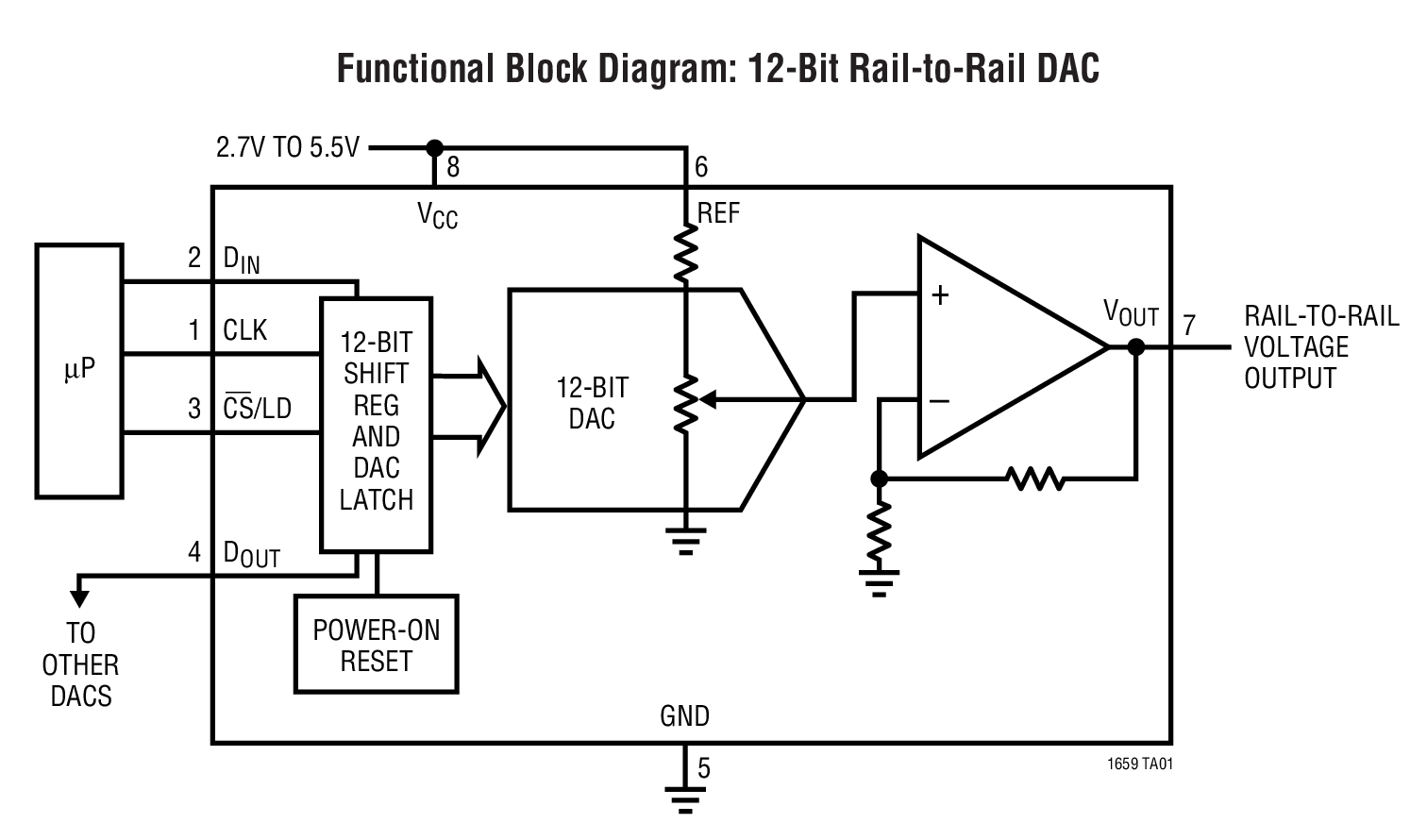

LTC1659典型应用图例一

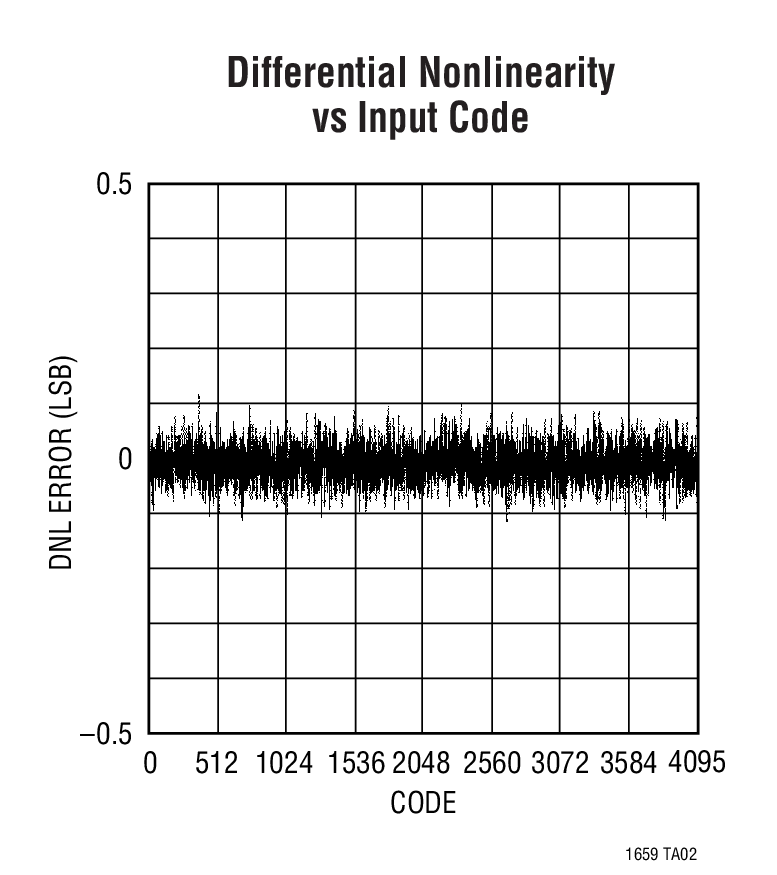

LTC1659典型应用图例二
LTC1659 - 封装图解：

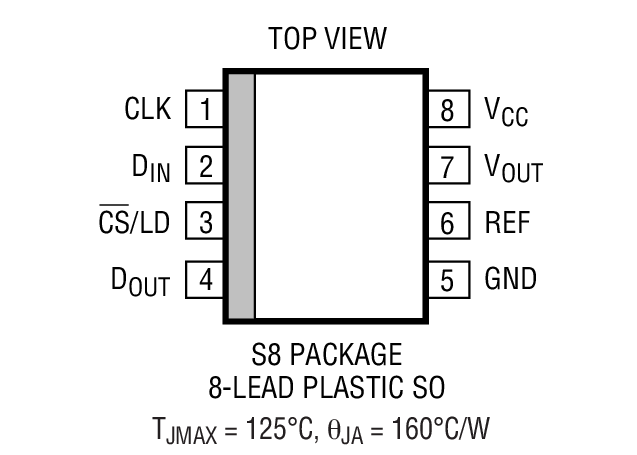

LTC1659封装图解一

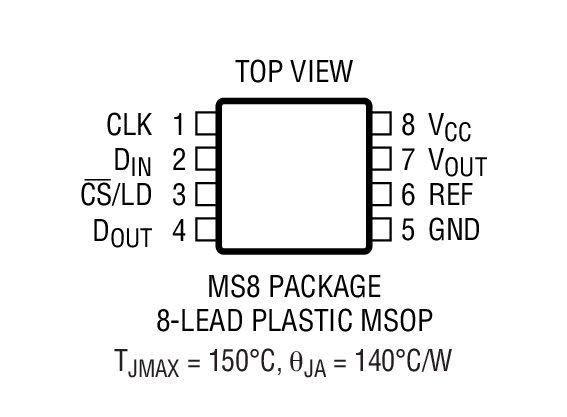

LTC1659封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1659介绍

LTC1659 - LTC1659是12-Bit Rail-to-Rail Micropower DAC in MSOP Package

LTC1659是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC1659是LTC1659是12-Bit Rail-to-Rail Micropower DAC in MSOP Package，本站介绍了LTC1659的封装应用图解、特点和优点、功能等，并给出了与LTC1659相关的LINEAR元器件型号供参考。

LTC1659 - LTC1659是12-Bit Rail-to-Rail Micropower DAC in MSOP Package - 电压输出 DAC - 数据转换 - 凌力尔特

LTC1659 - 12-Bit Rail-to-Rail Micropower DAC in MSOP Package

LTC1659 - 12-Bit Rail-to-Rail Micropower DAC in MSOP Package - Linear Technology（凌力尔特）

功能描述

The LTC1659 is a single supply, rail-to-rail voltage output, 12-bit digital-to-analog converter (DAC) in an MSOP package. It includes a rail-to-rail output buffer amplifier and an easy-to-use 3-wire cascadable serial interface.

The LTC1659 output swings from 0V to REF. The REF input can be tied to VCC which can range from 2.7V to 5.5V. This allows a rail-to-rail output swing from 0V to VCC. The LTC1659 draws only 250µA from a 5V supply.

Its guaranteed ±0.5LSB maximum DNL makes the LTC1659 excel in calibration, control and trim/adjust applications. The low power supply current and the small MSOP package make the LTC1659 ideal for battery-powered applications.

特点
  • Buffered True Rail-to-Rail Voltage Output
  • Maximum DNL Error: 0.5LSB
  • 12-Bit Resolution
  • Supply Operation: 3V to 5V
  • Output Swings from 0V to VREF
  • VREF Can Tie to VCC
  • Schmitt Trigger On Clock Input Allows Direct Optocoupler Interface
  • Power-On Reset Clears DAC to 0V
  • 3-Wire Cascadable Serial Interface
  • Low Cost
  • 8-Lead SO and MSOP Packages
    • 应用
  • Digital Calibration
  • Industrial Process Control
  • Automatic Test Equipment
  • Cellular Telephones
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1659CMS8 MS-8 C $6.15 $4.90
    LTC1659CMS8#PBF MS-8 C $6.15 $4.90
    LTC1659CMS8#TR MS-8 C $4.96
    LTC1659CMS8#TRPBF MS-8 C $4.96
    LTC1659CS8 SO-8 C $5.40 $4.45
    LTC1659CS8#PBF SO-8 C $5.40 $4.45
    LTC1659CS8#TR SO-8 C $4.51
    LTC1659CS8#TRPBF SO-8 C $4.51
    LTC1659IMS8#PBF MS-8 I $7.32 $5.30
    LTC1659IMS8#TRPBF MS-8 I $5.36
    LTC1659IS8 SO-8 I $5.90 $4.85
    LTC1659IS8#PBF SO-8 I $5.90 $4.85
    LTC1659IS8#TR SO-8 I $4.91
    LTC1659IS8#TRPBF SO-8 I $4.91
