LTM2892是SPI / 数字或 I<sup>2</sup>C μModule 隔离器

Linear（凌力尔特）| Linear产品型号搜索

LTM2892技术文档下载：

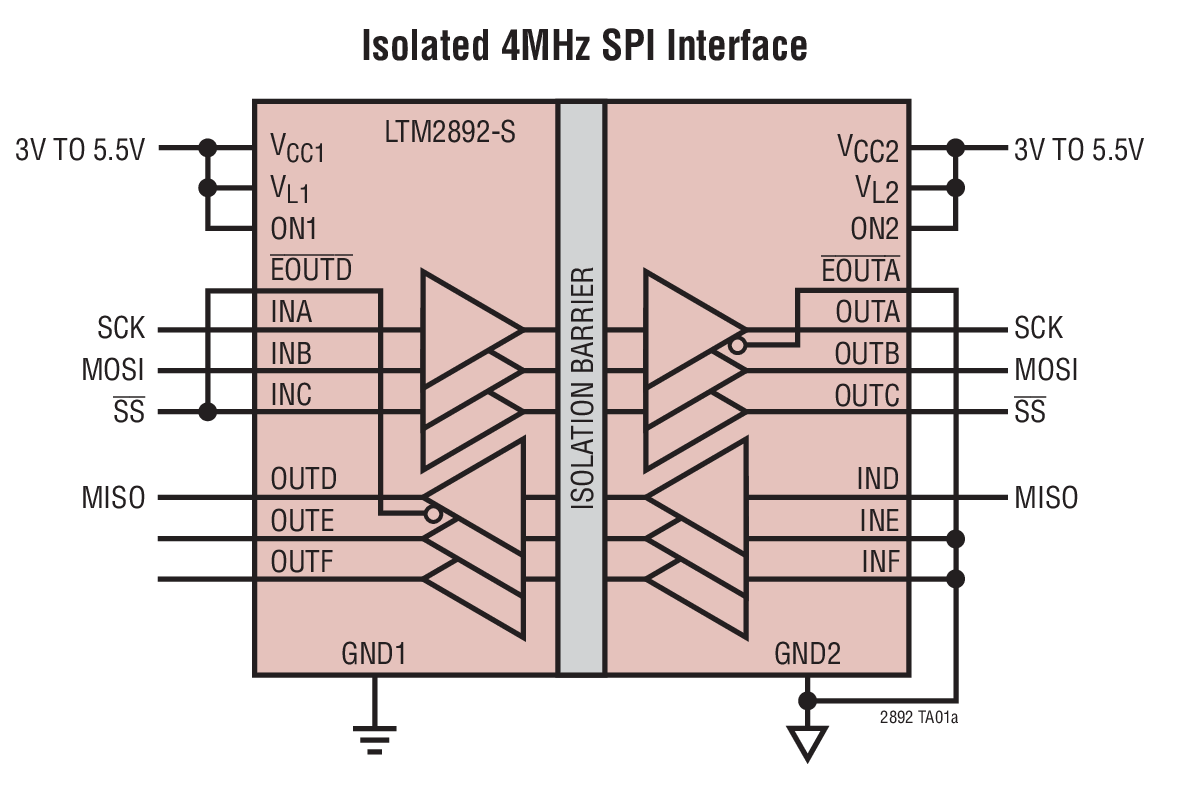

LTM2892 - 典型应用图例：

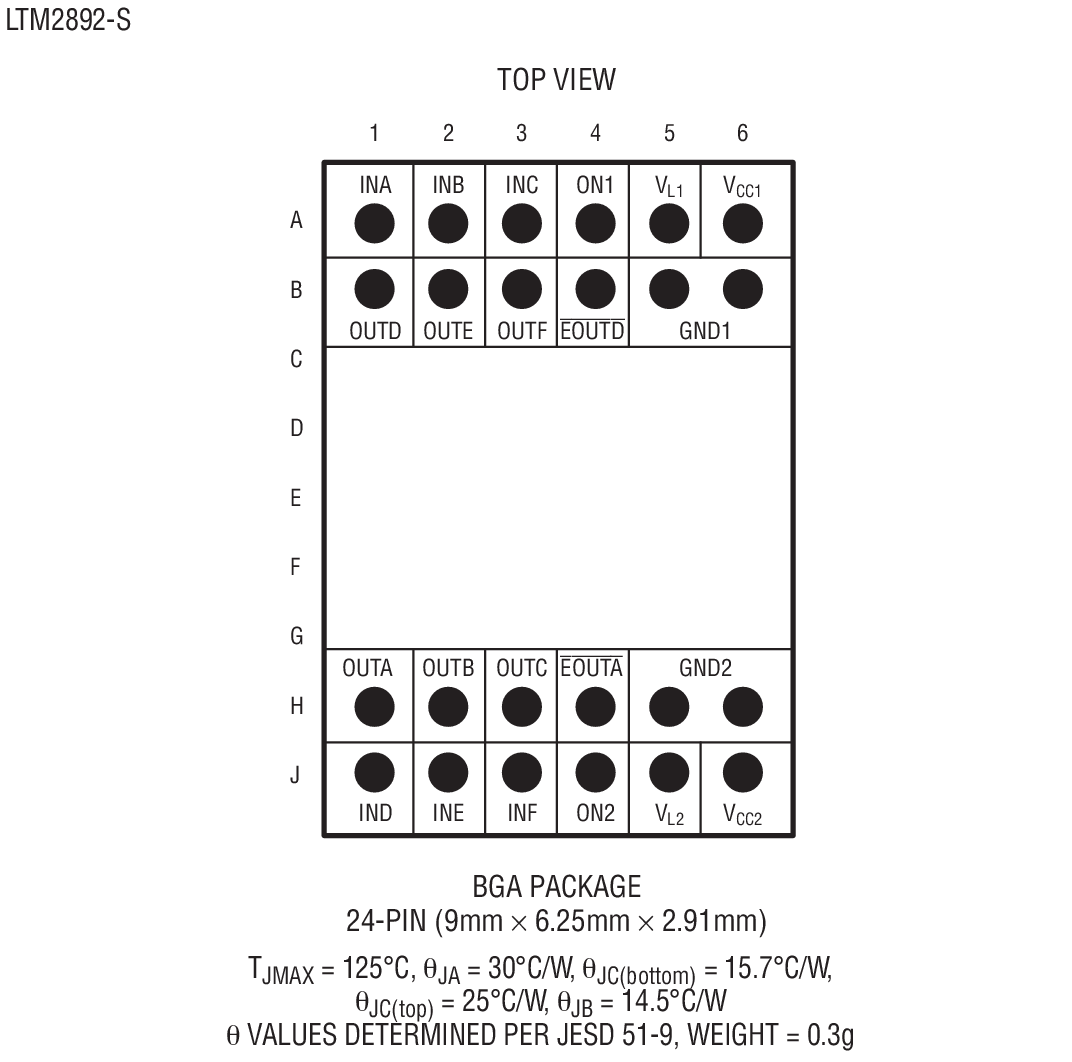

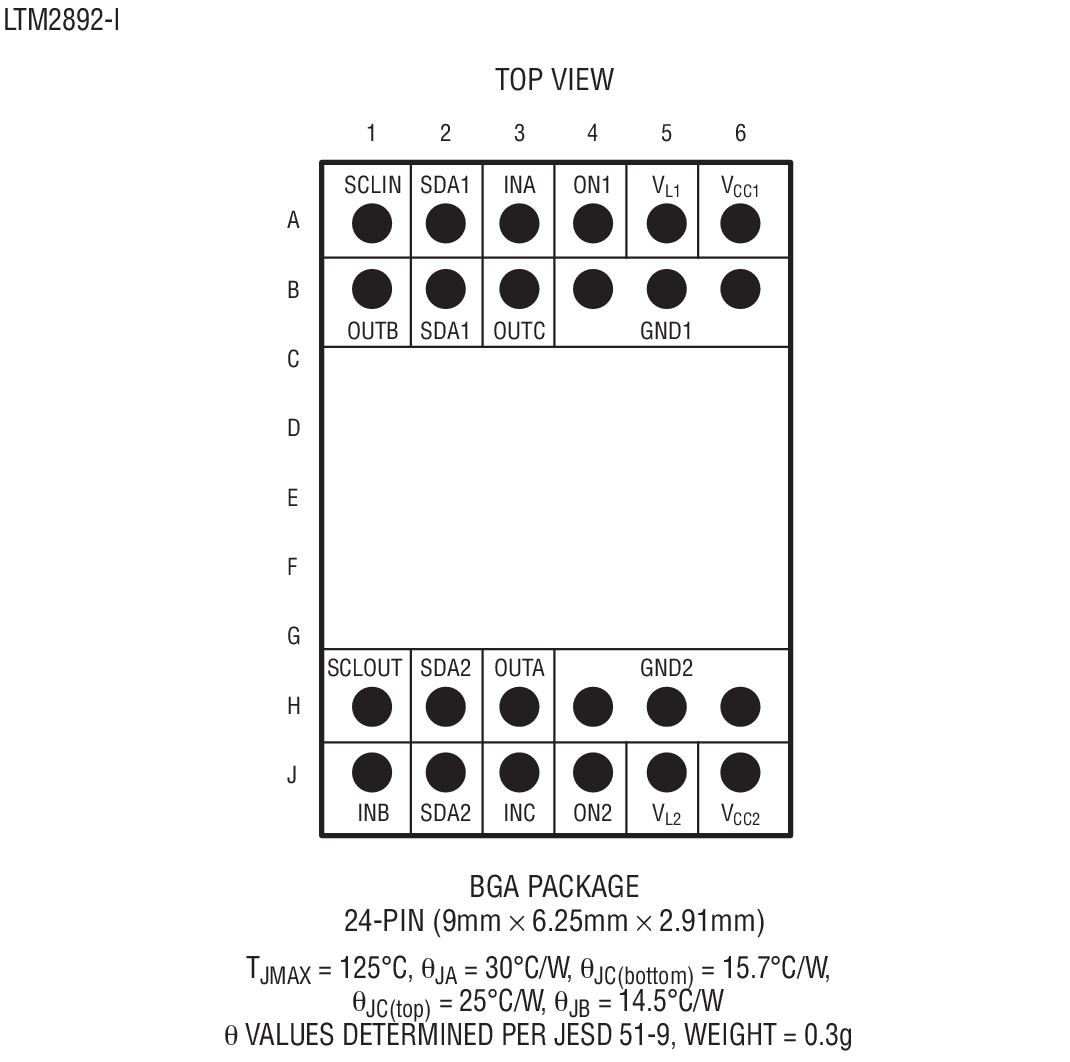

LTM2892 - 封装图解：

LTM2892 - LTM2892是SPI / 数字或 I²C μModule 隔离器

LTM2892是Linear公司的一款隔离型收发器产品，LTM2892是SPI / 数字或 I²C μModule 隔离器，本站介绍了LTM2892的封装应用图解、特点和优点、功能等，并给出了与LTM2892相关的凌力尔特元器件型号供参考。

LTM2892 - SPI / 数字或 I²C μModule 隔离器

LTM2892 - LTM2892 - SPI / 数字或 I²C μModule 隔离器 - Linear Technology（凌力尔特）

功能描述

LTM2892 是一款完整的电流数字 µModule (微型模块) 隔离器。其无需使用外部组件。单独的 3V 至 5.5V 电源负责为数字隔离器的每一侧供电。分离的逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。

模块选项可提供与 SPI (LTM2892-S) 和 I2C (LTM2892-I) (仅限主控器模式) 规范的兼容性。

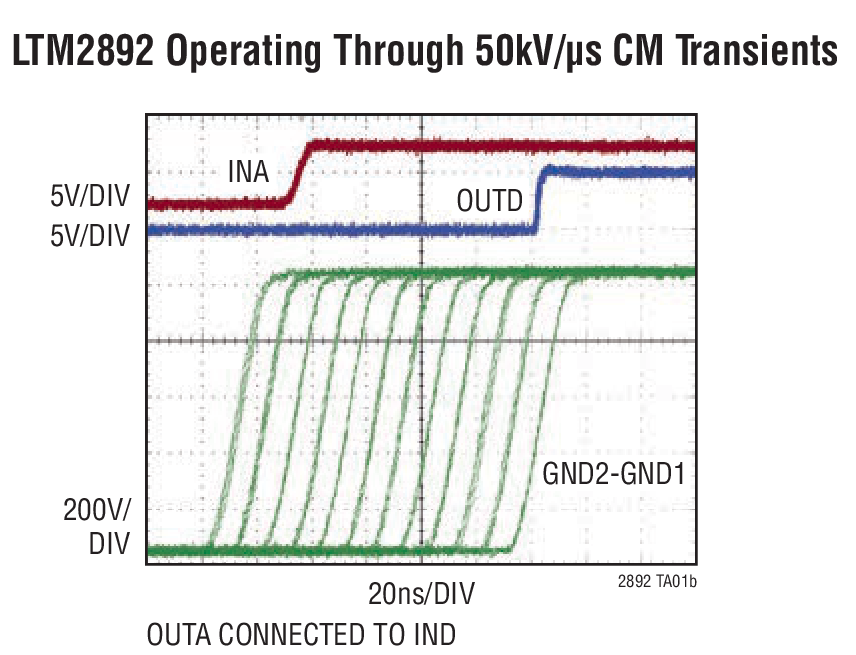

耦合电感器在输入和输出逻辑接口之间提供了 3500VRMS 的隔离度。该器件非常适合于那些接地环路断开的系统，可在速度高于 50kV/μs的大共模瞬变过程中提供不间断的通信。

特点

6 通道逻辑隔离器：3500VRMS (持续 1 分钟)

3V 至 5.5V 电源运作

无需外部组件

SPI / 数字 (LTM2892-S) 或 I2C (LTM2892-I) 选项

可承受高共模瞬变：50kV/μs

高速操作： 10MHz 数字隔离 4MHz / 8MHz SPI 隔离 400kHz I2C 隔离

可在高达 125°C 的温度下操作 (H 级)

1.62V 至 5.5V 逻辑电源用于实现灵活的数字接口

可在隔离势垒两端提供 ±15kV ESD HBM

最大连续工作电压：850VPEAK

低电流停机模式 (<10μA)

小外形 (9mm x 6.25mm x 2.91mm) BGA 封装

应用

隔离型 SPI 或 I2C 接口

工业系统

测试与测量设备

断开接地环路

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM2892CY-I#PBF	9mm x 6.25mm x 2.91mm BGA	C	$8.50	$5.95
LTM2892CY-S#PBF	9mm x 6.25mm x 2.91mm BGA	C	$8.50	$5.95
LTM2892HY-I#PBF	9mm x 6.25mm x 2.91mm BGA	H	$11.22	$7.85
LTM2892HY-S#PBF	9mm x 6.25mm x 2.91mm BGA	H	$11.22	$7.85
LTM2892IY-I#PBF	9mm x 6.25mm x 2.91mm BGA	I	$9.35	$6.55
LTM2892IY-S#PBF	9mm x 6.25mm x 2.91mm BGA	I	$9.35	$6.55
