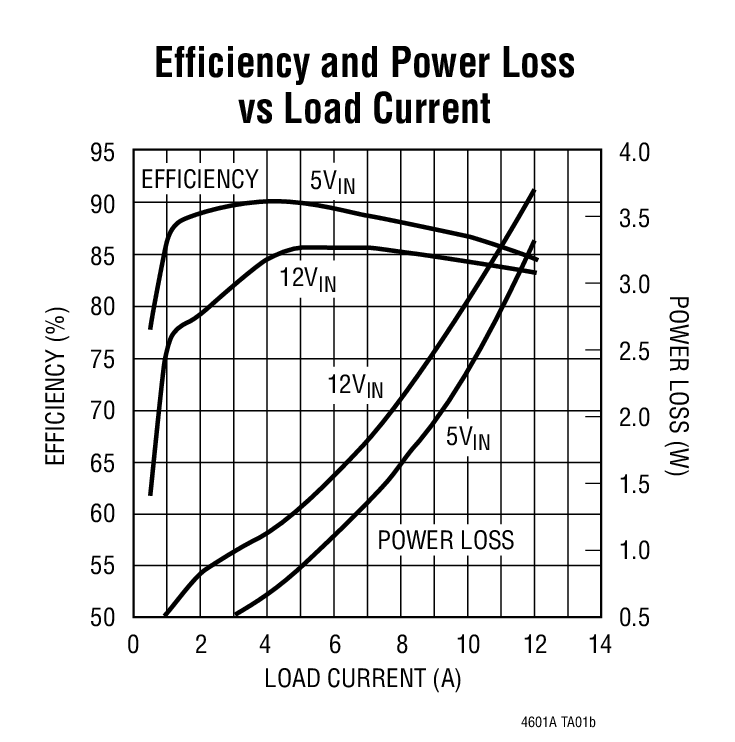

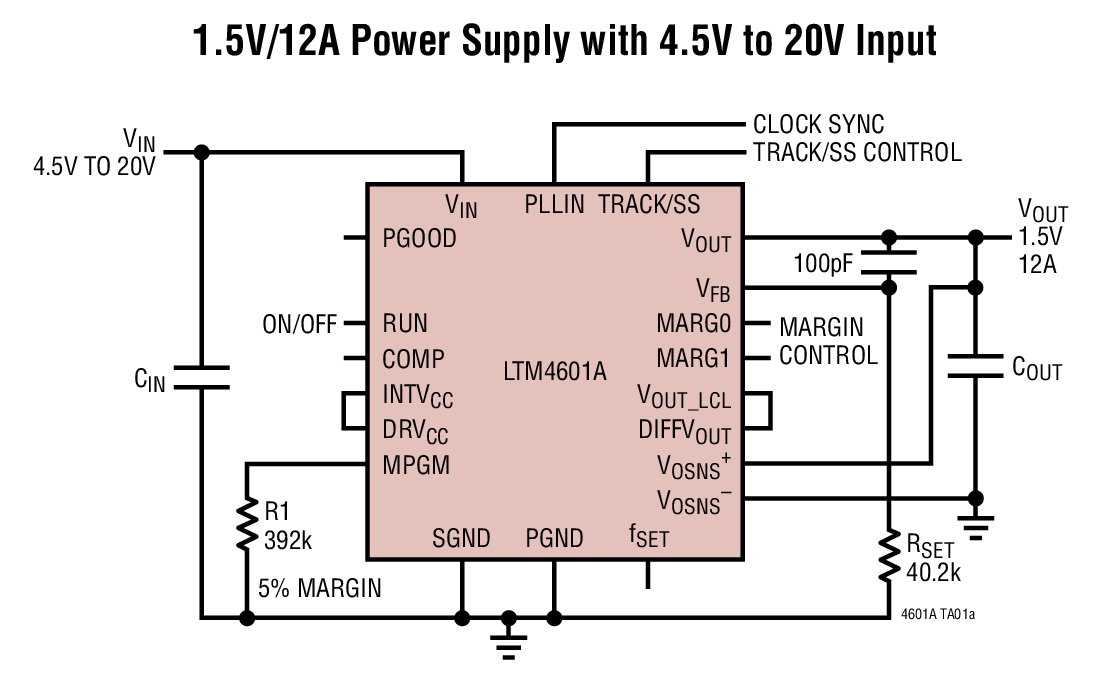

LTM4601A - 典型应用图例：

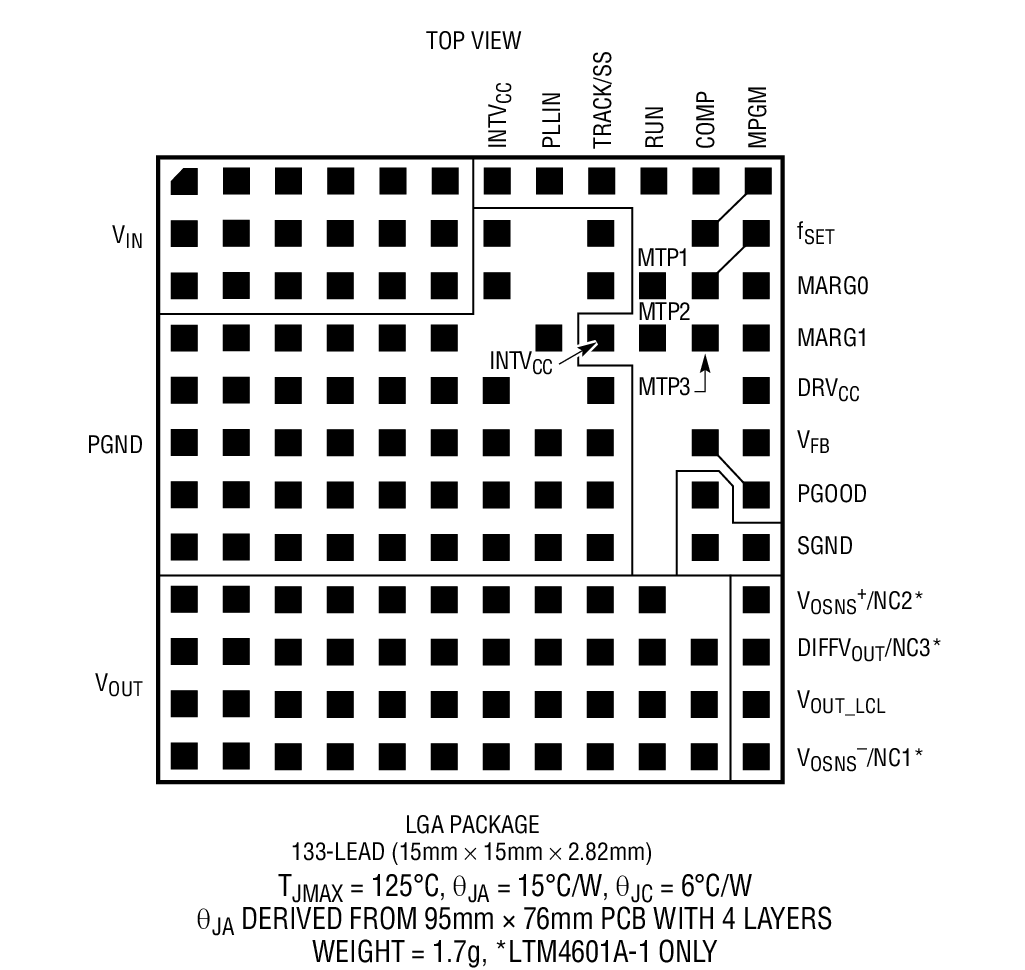

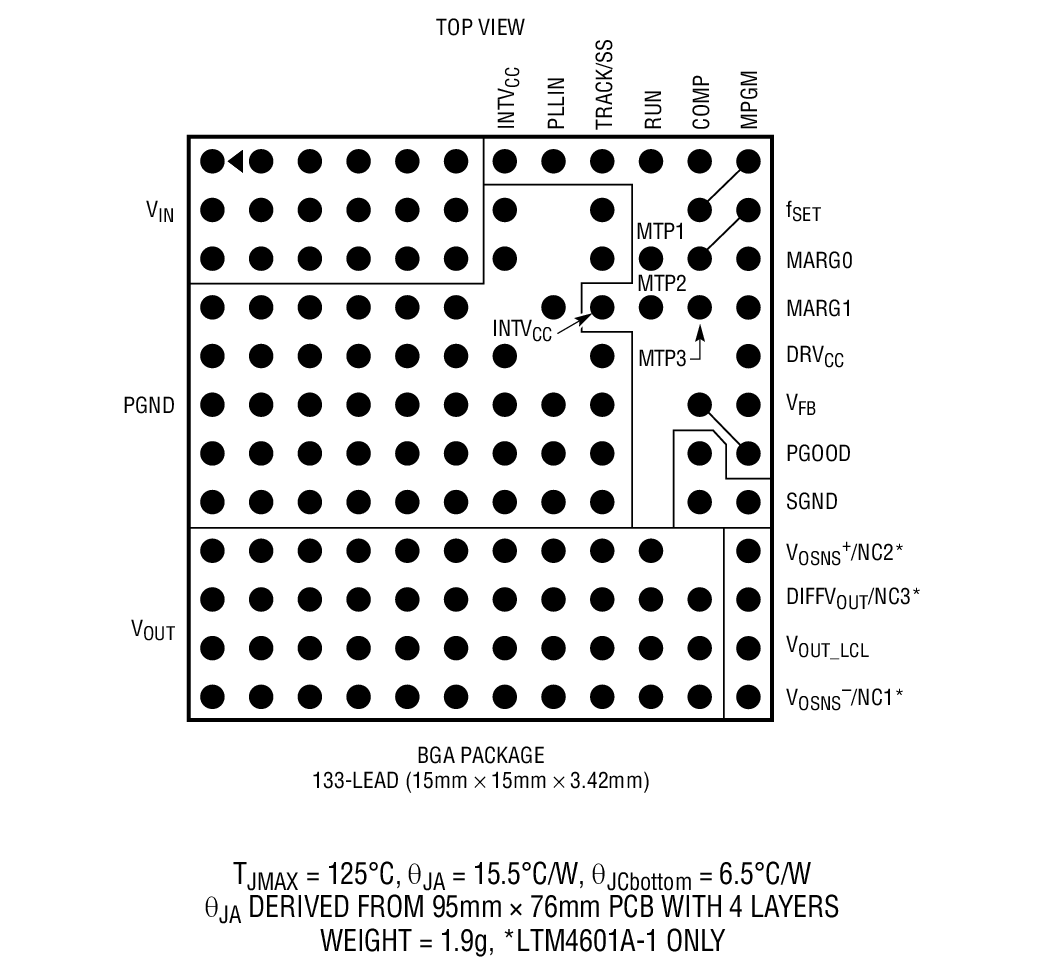

LTM4601A - 封装图解：

LINEAR凌力尔特芯片：

LTM4601A - LTM4601A是具 PLL、输出跟踪和裕度调节功能的 12A μModule 稳压器

LTM4601A是LINEAR凌力尔特公司的一款μModule 降压型稳压器产品，LTM4601A是LTM4601A是具 PLL、输出跟踪和裕度调节功能的 12A μModule 稳压器，本站介绍了LTM4601A的封装应用图解、特点和优点、功能等，并给出了与LTM4601A相关的LINEAR元器件型号供参考。

LTM4601A - LTM4601A是具 PLL、输出跟踪和裕度调节功能的 12A μModule 稳压器 - μModule 降压型稳压器 - 电源管理 - 凌力尔特

LTM4601A - 具 PLL、输出跟踪和裕度调节功能的 12A μModule 稳压器

LTM4601A / LTM4601A-1 - 具 PLL、输出跟踪和裕度调节功能的 12A μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4601A 是一款完整的 12A 降压型开关模式 DC/DC 电源，内置了开关控制器、MOSFET、电感器和所有的支持元件。该 μModule 采用表面贴装型 15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA 封装。LTM4601A LGA 和 BGA 封装采用了备用安装衬垫设计，旨在提高焊点强度，从而达到延长温度循环耐久性的目的。LTM4601A 可在 4.5V 至 20V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效型设计可提供 12A 的连续电流 (峰值可达 14A)。仅需采用大容量输入和输出电容器便可实现完整的设计。

扁平且重量轻的封装能够容易地安装在 PC 板的背面。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行 PolyPhase操作，用于提供高负载电流。

可采用内置差分远端检测放大器精准地调节输出电压，而不受负载电流的影响。LTM4601A-1 并没有提供内置远端检测放大器。

特点

完整的开关模式电源

宽输入电压范围：4.5V 至 20V

12A DC 典型值、14A 峰值输出电流

0.6V 至 5V 输出电压范围

输出电压跟踪和裕度调节功能

用于增强焊点强度的冗余安装衬垫

可并联多个 μModule 以实现均流

采用差分远端检测以实现精准稳压 (仅 LTM4601A)

PLL 频率同步

总 DC 误差：±1.5%

电流折返保护 (在启动时停用)

符合 SnPb 或 RoHS 标准的涂层

UltraFastTM 瞬态响应

电流模式控制

效率高达 95% (在 5VIN、3.3VOUT)

可编程软起动

输出过压保护

增强型 (15mm x 15mm x 2.82mm) 表面贴装 LGA 和 (15mm x 15mm x 3.42mm) BGA 封装

应用

电信和网络设备

服务器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM4601AEV-1#PBF	15mm × 15mm × 2.82mm LGA	E	$23.43	$16.40
LTM4601AEV#PBF	15mm × 15mm × 2.82mm LGA	E	$24.07	$16.85
LTM4601AEY-1#PBF	15mm x 15mm x 3.42mm BGA	E	$25.06	$17.54
LTM4601AEY#PBF	15mm x 15mm x 3.42mm BGA	E	$25.73	$18.01
LTM4601AIV-1#PBF	15mm × 15mm × 2.82mm LGA	I	$25.77	$18.04
LTM4601AIV#PBF	15mm × 15mm × 2.82mm LGA	I	$26.49	$18.54
LTM4601AIY	15mm x 15mm x 3.42mm BGA	I	$43.50	$30.45
LTM4601AIY-1	15mm x 15mm x 3.42mm BGA	I	$42.63	$29.84
LTM4601AIY-1#PBF	15mm x 15mm x 3.42mm BGA	I	$27.43	$19.20
LTM4601AIY#PBF	15mm x 15mm x 3.42mm BGA	I	$28.30	$19.81
