当前位置:Linear公司 > > 凌力尔特芯片 >> LT3463
LT3463技术文档下载:
LT3463技术文档产品手册下载
LT3463 - 典型应用图例:

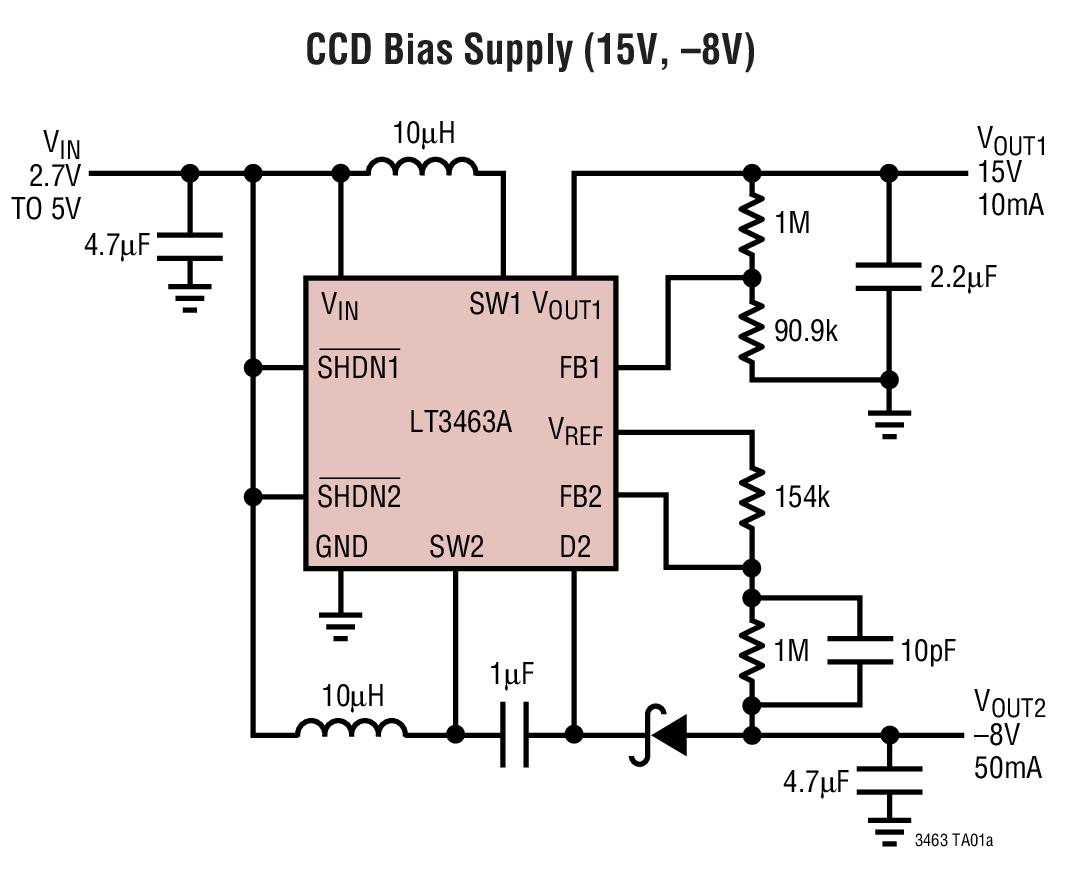

LT3463典型应用图例一

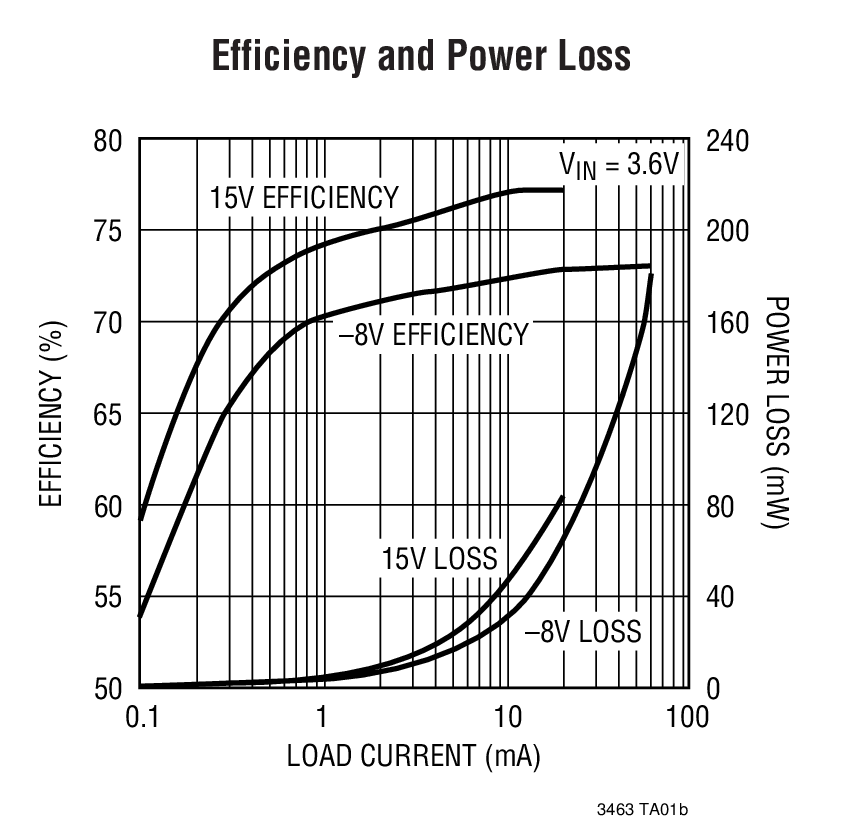

LT3463典型应用图例二
LT3463 - 封装图解:

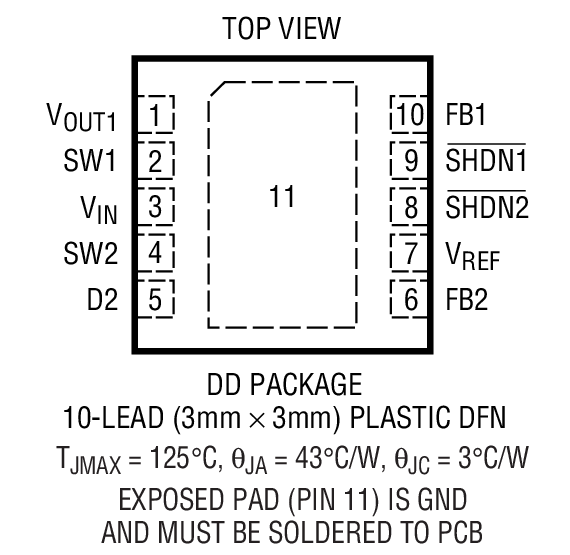

LT3463封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3463介绍
LT3463 - LT3463是Dual Micropower DC/DC Converters with Schottky Diodes

LT3463是Linear公司的一款负输出稳压器产品,LT3463是Dual Micropower DC/DC Converters with Schottky Diodes,本站介绍了LT3463的封装应用图解、特点和优点、功能等,并给出了与LT3463相关的凌力尔特元器件型号供参考。

LT3463 - Dual Micropower DC/DC Converters with Schottky Diodes

LT3463 - Dual Micropower DC/DC Converters with Schottky Diodes - Linear Technology(凌力尔特)

功能描述

The LT3463/LT3463A are dual micropower DC/DC converters with internal Schottky diodes in a 10-lead 3mm x 3mm DFN package. Negative and positive LT3463 converters have a 250mA current limit. The LT3463A positive converter also has a 250mA limit, while the negative converter has a 400mA limit. Both devices have an input voltage range of 2.4V to 15V, making them ideal for a wide variety of applications. Each converter features a quiescent current of only 20µA, which drops to under 1µA in shutdown. A current limited, fixed off-time control scheme conserves operating current, resulting in high efficiency over a broad range of load current. The 42V switch enables high voltage outputs up to ±40V to be easily generated without the use of costly transformers. The low 300ns offtime permits the use of tiny, low profile inductors and capacitors to minimize footprint and cost in space-conscious portable applications.

特点
  • Generates Well-Regulated Positive and Negative Outputs
  • Low Quiescent Current:20µA (per Converter) in Active Mode<1µA in Shutdown Mode
  • Internal 42V Power Switches
  • Internal 42V Schottky Diodes
  • Low VCESAT Switch: 180mV at 150mA
  • Input Voltage Range: 2.4V to 15V
  • High Output Voltages: Up to ±40V
  • Low Profile (0.8mm) 3mm x 3mm DFN Package
  • 应用
  • CCD Bias
  • LCD Bias
  • Handheld Computers
  • Digital Cameras
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3463AEDD 3x3 DFN-10 E $2.79 $1.95
    LT3463AEDD#PBF 3x3 DFN-10 E $2.79 $1.95
    LT3463AEDD#TR 3x3 DFN-10 E $2.15
    LT3463AEDD#TRPBF 3x3 DFN-10 E $2.15
    LT3463EDD 3x3 DFN-10 E $2.79 $1.95
    LT3463EDD#PBF 3x3 DFN-10 E $2.79 $1.95
    LT3463EDD#TR 3x3 DFN-10 E $2.15
    LT3463EDD#TRPBF 3x3 DFN-10 E $2.15
