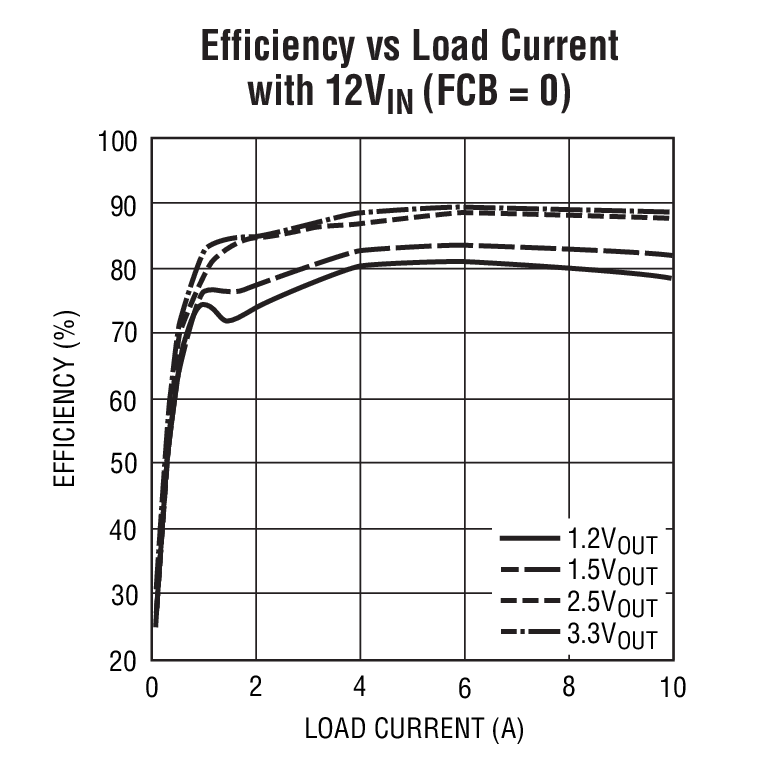

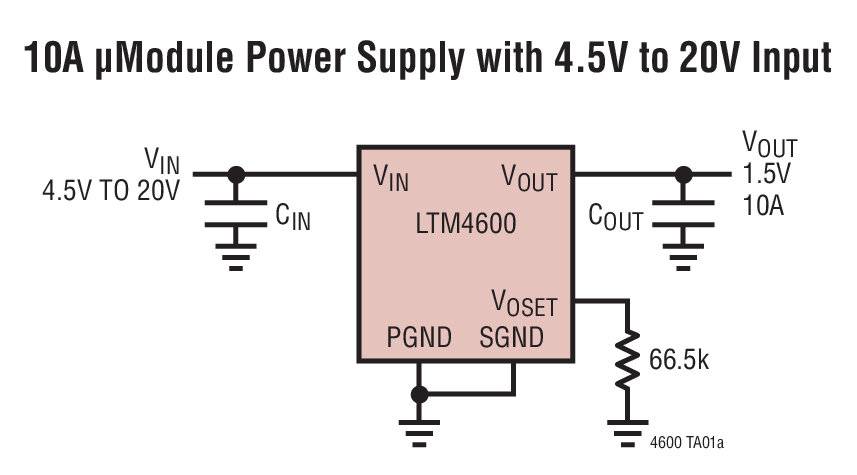

LTM4600 - 典型应用图例：

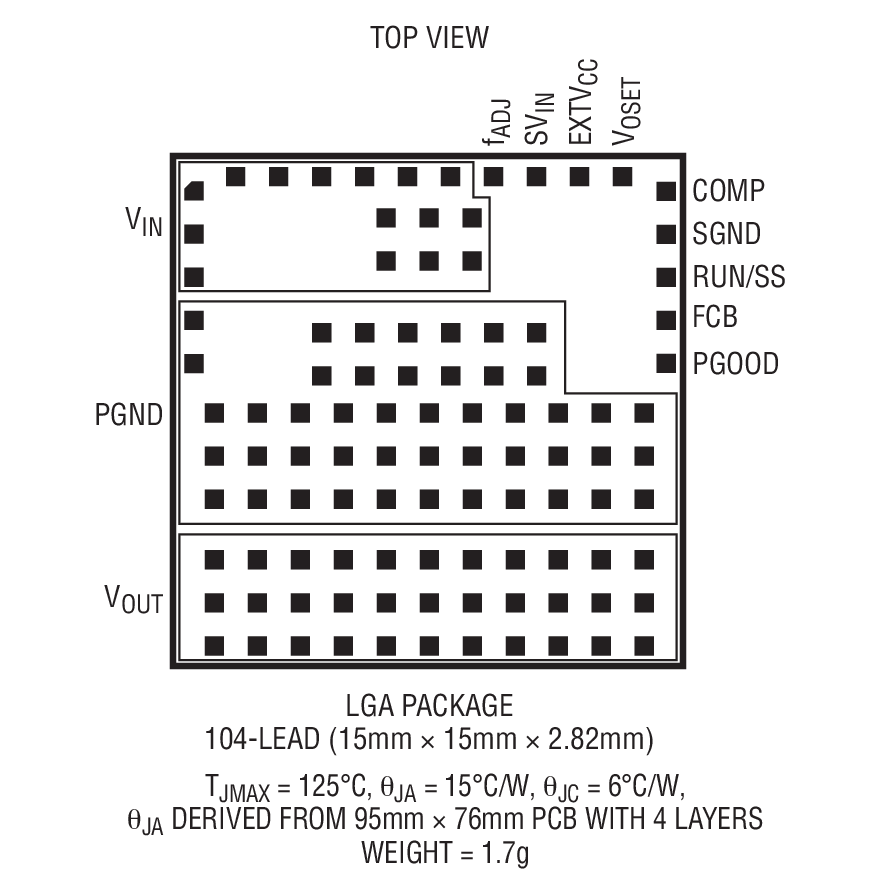

LTM4600 - 封装图解：

LTM4600 - LTM4600是10A 高效率 DC/DC μModule

LTM4600是Linear公司的一款μModule 降压型稳压器产品，LTM4600是10A 高效率 DC/DC μModule，本站介绍了LTM4600的封装应用图解、特点和优点、功能等，并给出了与LTM4600相关的凌力尔特元器件型号供参考。

LTM4600 - 10A 高效率 DC/DC μModule

LTM4600 - 10A 高效率 DC/DC μModule - Linear Technology（凌力尔特）

功能描述

LTM4600 是一款完整的 10A、DC/DC 降压型电源。其封装内部包括开关控器、功率 FET、电感器以及所有的支持元件。LTM4600 的工作输入电压范围为 4.5V 至 20V，支持 0.6V 至 5V 的输出电压范围 (采用单个电阻器来设定)。这种高效设计可提供 10A 的连续电流 (峰值可达 14A)，且无需使用散热器或气流来满足功率规格要求。仅需采用大容量输入和输出电容器便可构成完整的设计。

扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板底部上的未用空间，以实现高密度负载点调节。高开关频率和自适应导通时间电流模式架构的运用可实现针对输入电压和负载变化的快速瞬态响应，而并未影响稳定性。故障保护功能包括集成过压和短路保护以及一个可选的停机定时器。内置软起动定时器可采用一个小电容器来调节。

LTM4600 采用耐热增强型的紧凑 (15mm x 15mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格数组(LGA) 封装，适合采用标准的面贴装设备来进行自动化装配。LTM4600 为无铅型封装并符合 RoHS 标准。

特点

完整的开关模式电源

宽输入电压范围：4.5V 至 20V

10A DC、14A 峰值输出电流

两个 μModule DC/DC 转换器并联工作以提供 20A 的输出电流

0.6V 至 5V 输出电压

1.5% 输出稳压

超快速瞬态响应

电流模式控制

符合 RoHS 标准的封装

效率高达 92%
