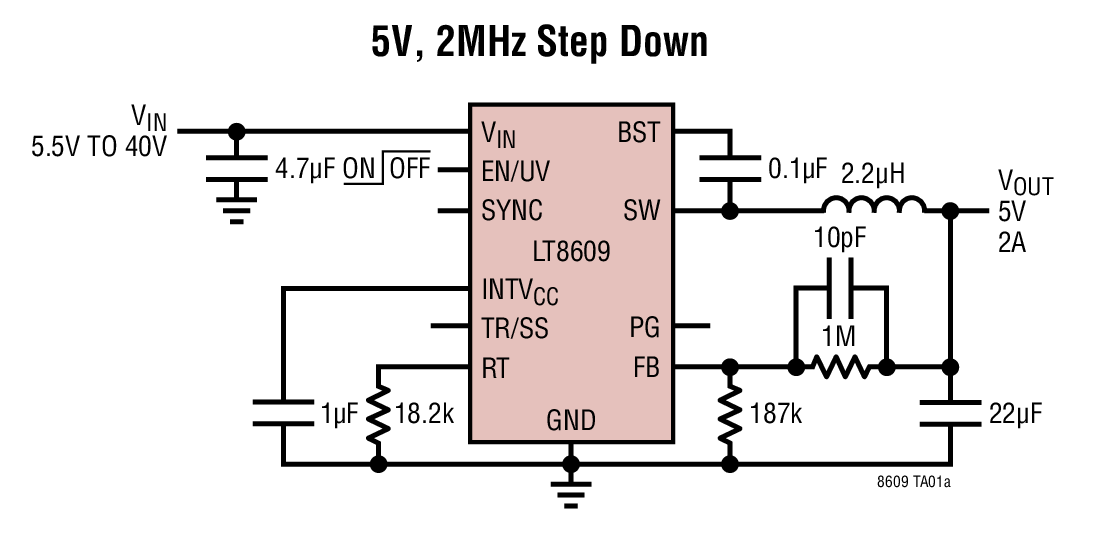

LT8609典型应用图例一

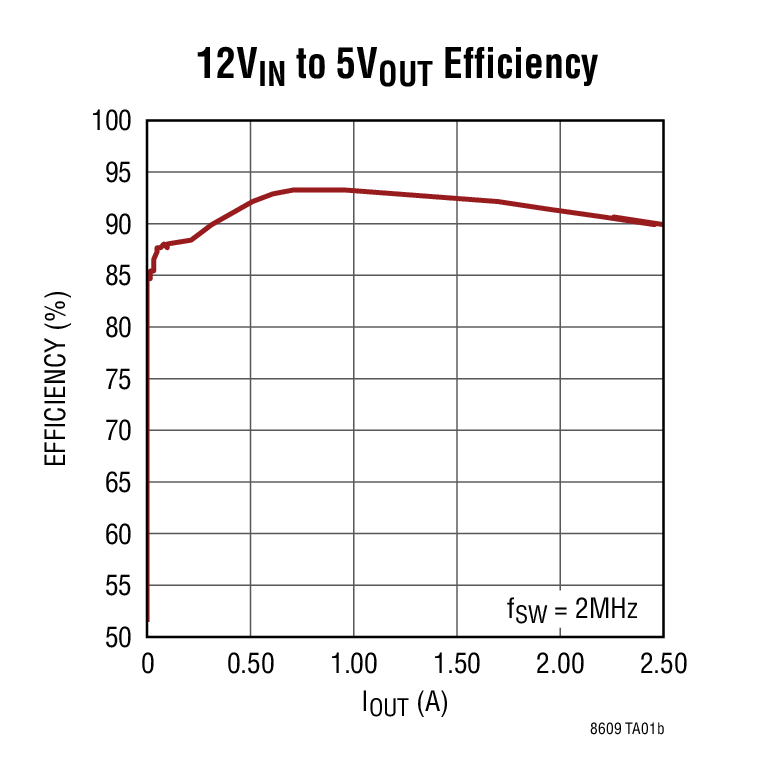

LT8609典型应用图例二
LT8609 - 封装图解:

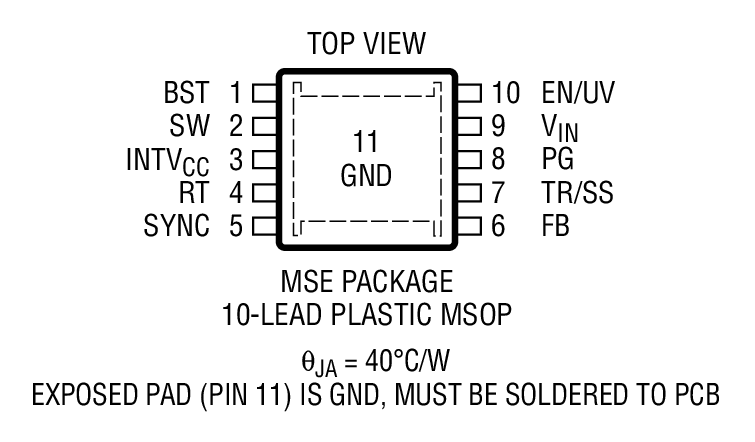

LT8609封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT8609介绍
LT8609 - LT8609是具有 2.5μA 静态电流的 42V、2A / 3A 峰值同步降压型稳压器

LT8609是Linear公司的一款微功率降压产品,LT8609是具有 2.5μA 静态电流的 42V、2A / 3A 峰值同步降压型稳压器,本站介绍了LT8609的封装应用图解、特点和优点、功能等,并给出了与LT8609相关的凌力尔特元器件型号供参考。

LT8609 - 具有 2.5μA 静态电流的 42V、2A / 3A 峰值同步降压型稳压器

LT8609 - 具有 2.5μA 静态电流的 42V、2A / 3A 峰值同步降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LT8609 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器,仅消耗 1.7μA 静态电流。LT8609 可以提供 2A 连续电流和 3A 峰值负载电流 (<1s),以支持如 GSM 收发器 (需要高瞬态负载) 的应用。该器件集成了上管和下管电源开关以及所有必要的电路,以最大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率,同时保持输出纹波低于 10mV。一个 SYNC 引脚用于实现至外部时钟的同步,或者开关频率的扩频调制 (以实现低 EMI 操作)。内部补偿和峰值电流模式拓扑允许使用小型电感器,并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限,并可用于设置 VIN 欠压闭锁或关断 LT8609 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率,而当 VOUT 位于编程输出电压的 ±8.5% 以内及出现故障情况时,PG 标记将发出指示信号。LT8609 采用小外形 10 引脚 MSOP 封装。

特点
  • 宽输入电压范围:3.0V 至 42V
  • 超低静态电流突发模式 (Burst Mode) 操作: <2.5μA IQ (调节 12VIN 至 3.3VOUT) 输出纹波 < 10mVP-P
  • 高效率 2MHz 同步操作: >93% 效率 (在 1A,从 12VIN 产生 5VOUT)
  • 2A 最大连续输出,3A 峰值输出瞬态输出
  • 快速最小接通时间:45ns
  • 可调及可同步频率范围:200kHz 至 2.2MHz
  • 扩频调制用于实现低 EMI
  • 允许使用小型电感器
  • 低压差
  • 峰值电流模式操作
  • 准确的 1V 使能引脚门限
  • 内部补偿
  • 输出软起动和跟踪
  • 小外形 10 引脚 MSOP 封装
  • 应用
  • 通用降压
  • 低 EMI 降压
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8609EMSE#PBF MS-10E E $3.57 $2.50
    LT8609EMSE#TRPBF MS-10E E $2.56
    LT8609HMSE#PBF MS-10E H $4.29 $3.00
    LT8609HMSE#TRPBF MS-10E H $3.06
    LT8609IMSE#PBF MS-10E I $3.93 $2.75
    LT8609IMSE#TRPBF MS-10E I $2.81
