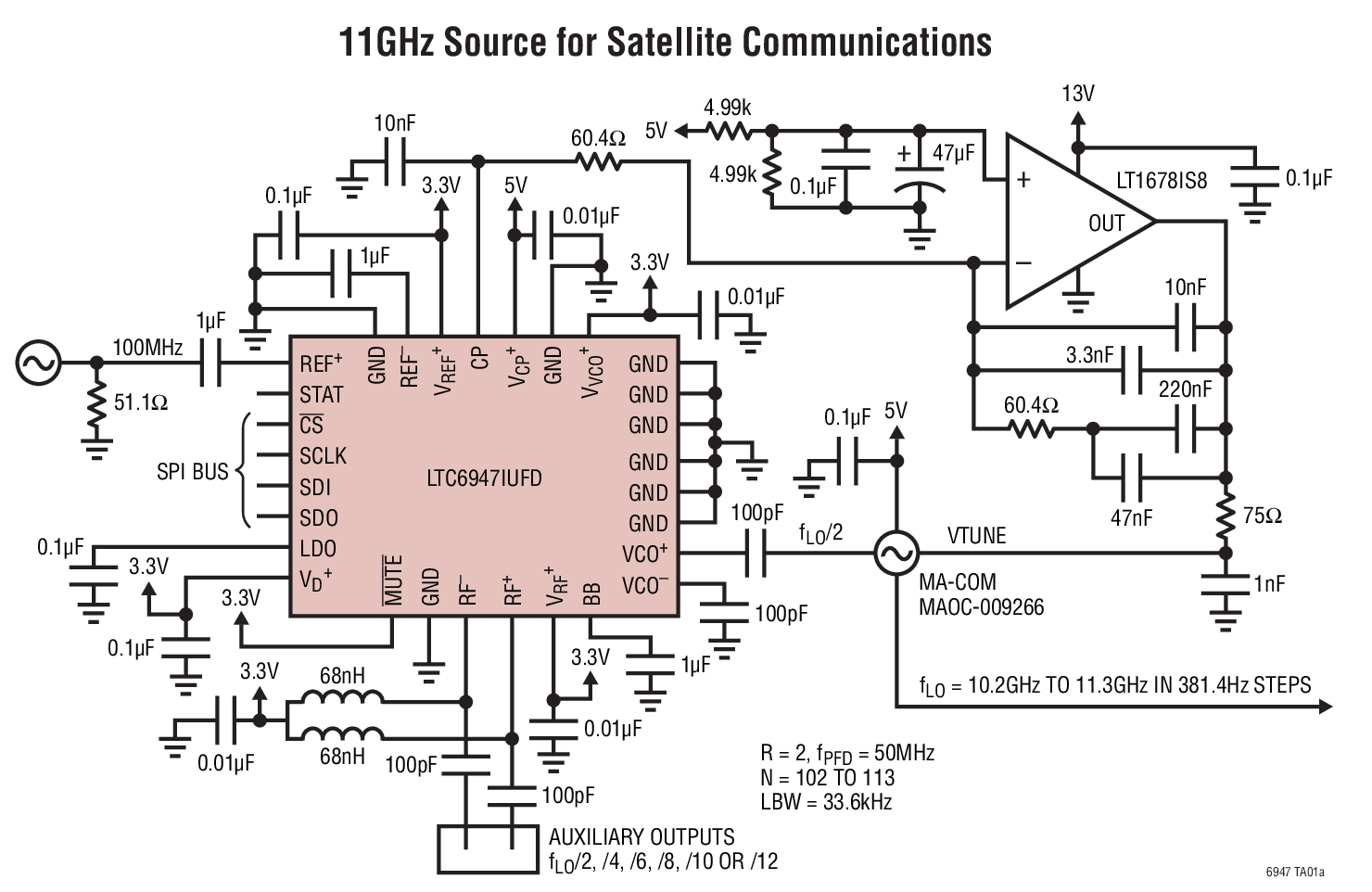

LTC6947 - 典型应用图例：

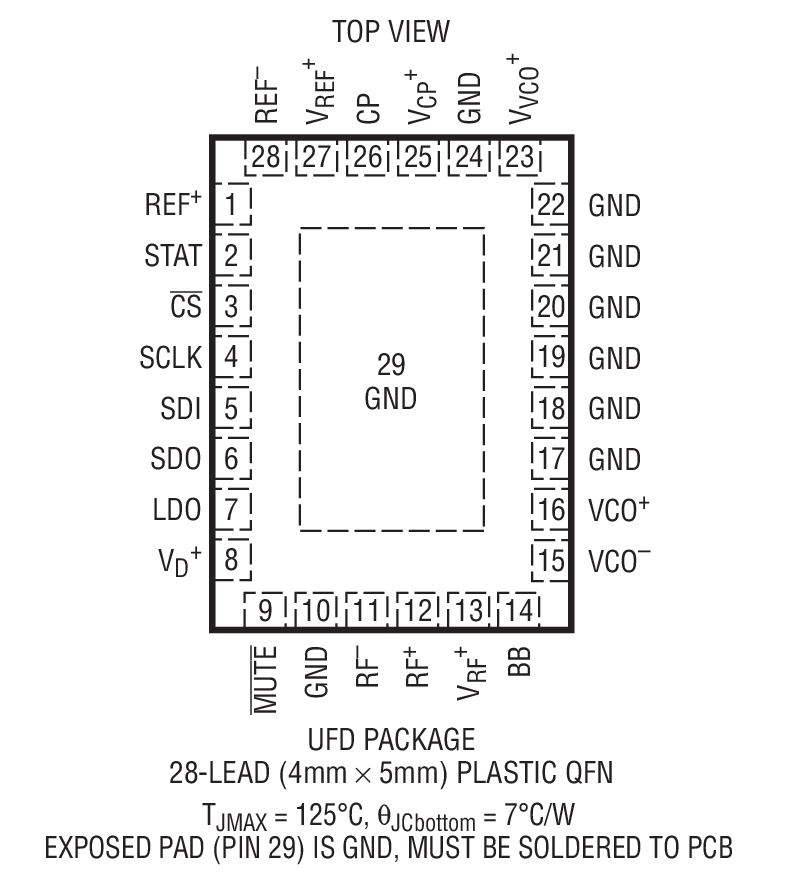

LTC6947 - 封装图解：

LINEAR凌力尔特芯片：

LTC6947 - LTC6947是超低噪声 0.35GHz 至 6GHz 分数 N 合成器

LTC6947是LINEAR凌力尔特公司的一款PLL 合成器及压控振荡器产品，LTC6947是LTC6947是超低噪声 0.35GHz 至 6GHz 分数 N 合成器，本站介绍了LTC6947的封装应用图解、特点和优点、功能等，并给出了与LTC6947相关的LINEAR元器件型号供参考。

LTC6947 - LTC6947是超低噪声 0.35GHz 至 6GHz 分数 N 合成器 - PLL 合成器及压控振荡器 - RF和无线 - 凌力尔特

LTC6947 - 超低噪声 0.35GHz 至 6GHz 分数 N 合成器

LTC6947 - 超低噪声 0.35GHz 至 6GHz 分数 N 合成器 - Linear Technology（凌力尔特）

功能描述

LTC6947 是一款高性能、低噪声、6GHz 锁相环 (PLL)，包括一个基准分频器、相位频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。

分数分频器采用一个高级 4 阶 ΔΣ 调制器，该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽，从而能够产生极低的积分相位噪声值。

可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从－4.3dBm 至 +4.5dBm)，并可利用一个数字输入引脚或软件实现静噪。

超低噪声充电泵包含可选的高电压及低电压箝位 (适用于 VCO 监视)，也可以设定为提供一个 V＋/2 的偏压。

所有的器件设定值均通过一个 SPI 兼容型串行端口来控制。

特点

低噪声分数 N PLL

无 ΔΣ 调制器杂散

18 位分数分母

350MHz 至 6GHz VCO 输入范围

－226dBc/Hz 归一化带内相位噪声层

－274dBc/Hz 归一化带内 1/f 噪声

－157dBc/Hz 宽带输出相位噪声层

卓越的整数边界杂散性能

输出分频器 (1 至 6，50% 占空比)

输出缓冲静噪

充电泵电源：3.15V 至 5.25V

充电泵电流：1mA 至 11.2mA

基准输入频率高达 425MHz

快速频率开关操作

FracNWizard™ 软件设计工具支持

应用

无线基站 (LTE、WiMAX、W-CDMA、PCS)

宽带无线接入

微波数据链路

军用及安全无线电

测试和测量

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6947IUFD#PBF	4x5 QFN-28	I	$8.50	$5.95
LTC6947IUFD#TRPBF	4x5 QFN-28	I	$8.56	$6.01
