LT1371HV技术文档下载:
LT1371HV技术文档产品手册下载
LT1371HV - 典型应用图例:

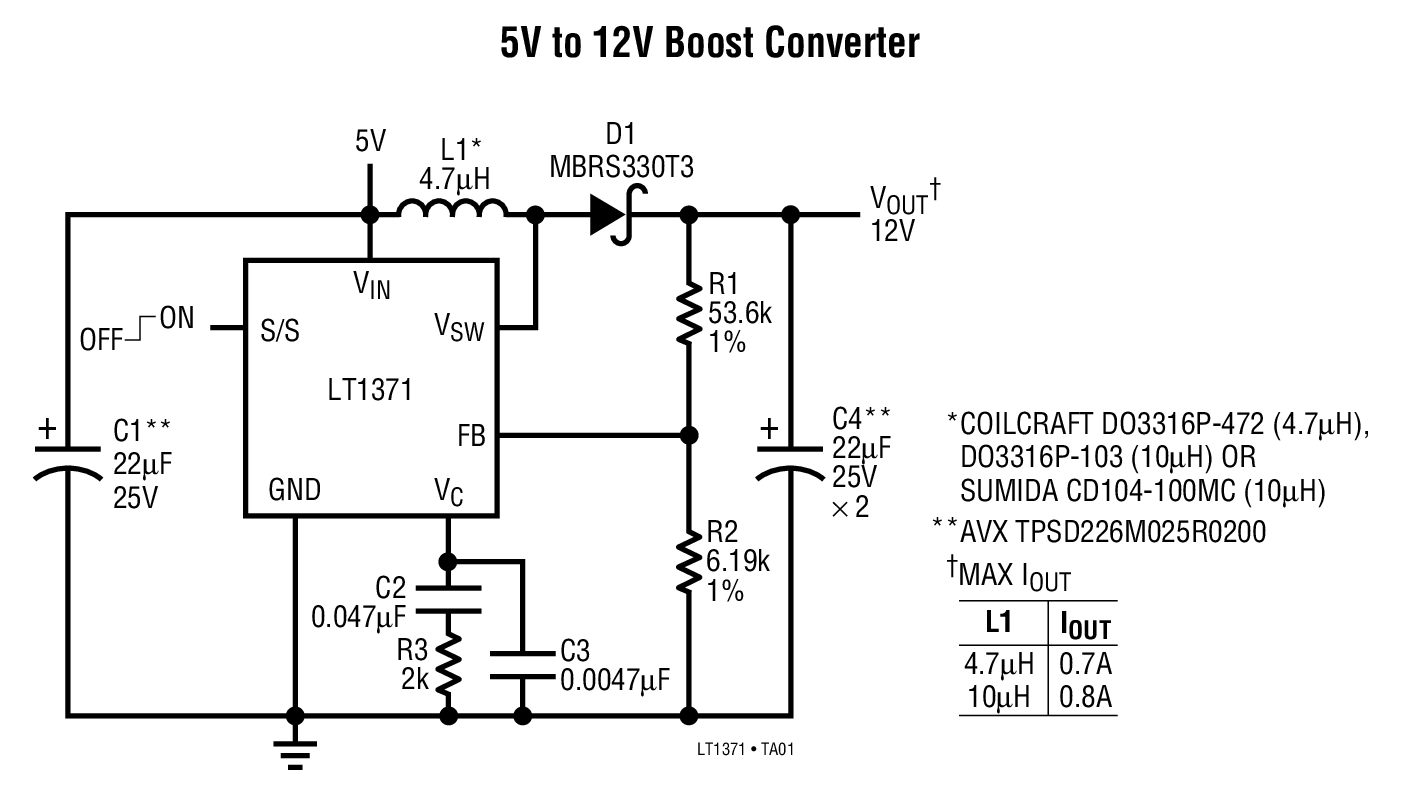

LT1371HV典型应用图例一

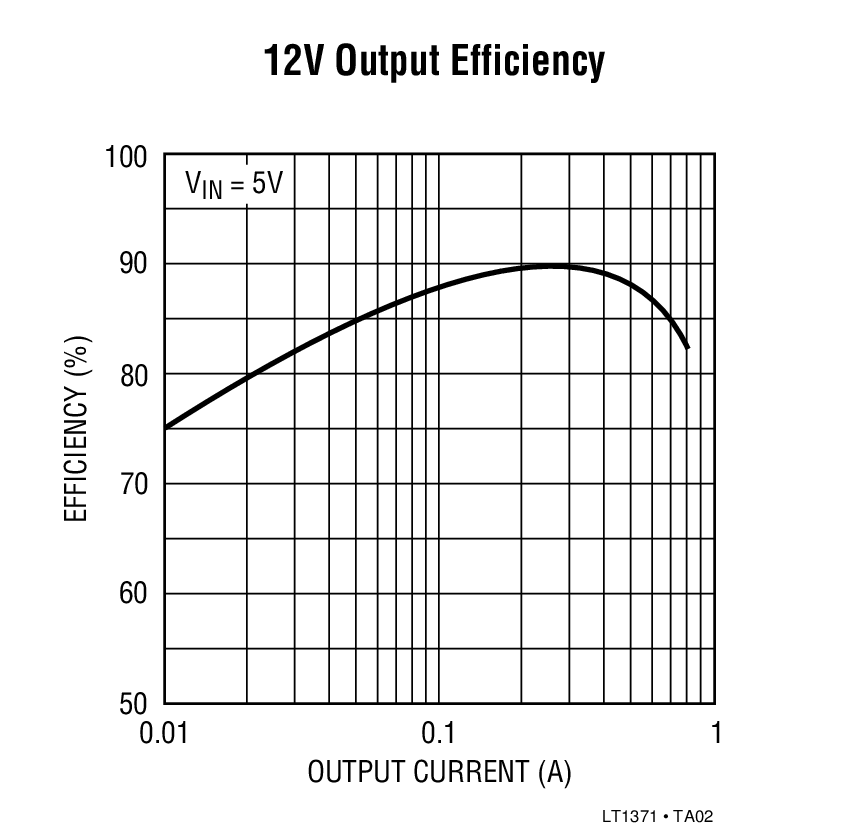

LT1371HV典型应用图例二
LT1371HV - 封装图解:

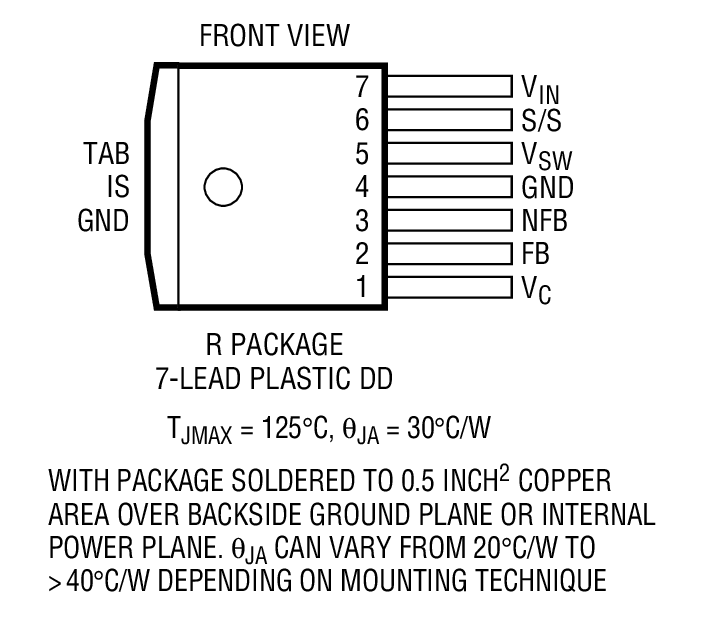

LT1371HV封装图解一

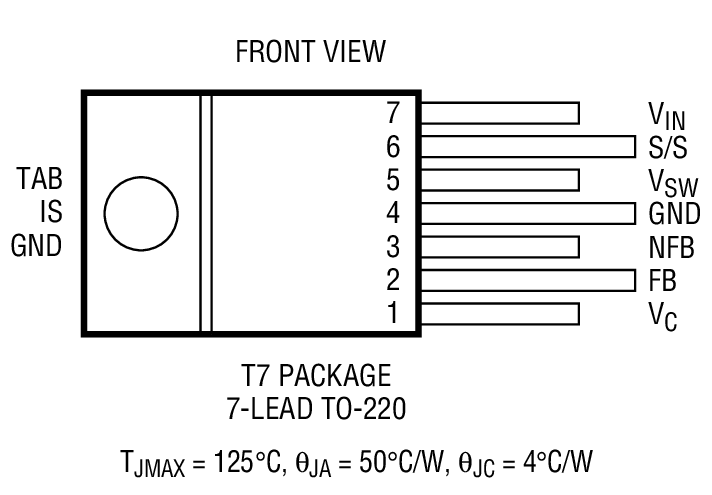

LT1371HV封装图解二
LT1371HVLT1371HV
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1371HV介绍
LT1371HV - LT1371HV是500kHz High Efficiency 3A Switching Regulator

LT1371HV是Linear公司的一款内部电源开关产品,LT1371HV是500kHz High Efficiency 3A Switching Regulator,本站介绍了LT1371HV的封装应用图解、特点和优点、功能等,并给出了与LT1371HV相关的凌力尔特元器件型号供参考。

LT1371HV - 500kHz High Efficiency 3A Switching Regulator

LT1371 - 500kHz High Efficiency 3A Switching Regulator - Linear Technology(凌力尔特)

功能描述
The LT?1371 is a monolithic high frequency current mode switching regulator. It can be operated in all standard switching configurations including boost, buck, flyback, forward, inverting and “Cuk”. A 3A high efficiency switch is included on the die, along with all oscillator, control and protection circuitry.The LT1371 typically consumes only 4mA quiescent current and has higher efficiency than previous parts. High frequency switching allows for very small inductors to be used.New design techniques increase flexibility and maintain ease of use. Switching is easily synchronized to an external logic level source. A logic low on the Shutdown pin reduces supply current to 12μA. Unique error amplifier circuitry can regulate positive or negative output voltage while maintaining simple frequency compensation techniques. Nonlinear error amplifier transconductance reduces output overshoot on start-up or overload recovery. Oscillator frequency shifting protects external components during overload conditions.
特点
  • Faster Switching with Increased Efficiency
  • Uses Small Inductors: 4.7µH
  • All Surface Mount Components
  • Low Minimum Supply Voltage: 2.7V
  • Quiescent Current: 4mA Typ
  • Current Limited Power Switch: 3A
  • Regulates Positive or Negative Outputs
  • Shutdown Supply Current: 12µA Typ
  • Easy External Synchronization
  • 应用
  • Boost Regulators
  • Laptop Computer Supplies
  • Multiple Output Flyback Supplies
  • Inverting Supplies
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1371CR DDPAK-7 C $6.40 $5.15
    LT1371CR#PBF DDPAK-7 C $6.40 $5.15
    LT1371CR#TR DDPAK-7 C $5.27
    LT1371CR#TRPBF DDPAK-7 C $5.27
    LT1371CSW SW-20 C $7.10 $5.65
    LT1371CSW#PBF SW-20 C $7.10 $5.65
    LT1371CSW#TR SW-20 C $5.75
    LT1371CSW#TRPBF SW-20 C $5.75
    LT1371CT7 TO-220 C $6.40 $5.15
    LT1371CT7#PBF TO-220 C $6.40 $5.15
    LT1371HVCR DDPAK-7 C $6.85 $5.45
    LT1371HVCR#PBF DDPAK-7 C $6.85 $5.45
    LT1371HVCR#TR DDPAK-7 C $5.57
    LT1371HVCR#TRPBF DDPAK-7 C $5.57
    LT1371HVCSW SW-20 C $7.50 $6.00
    LT1371HVCSW#PBF SW-20 C $7.50 $6.00
    LT1371HVCSW#TR SW-20 C $6.10
    LT1371HVCSW#TRPBF SW-20 C $6.10
    LT1371HVCT7 TO-220 C $6.85 $5.45
    LT1371HVCT7#PBF TO-220 C $6.85 $5.45
    LT1371HVIR DDPAK-7 I $8.10 $6.45
    LT1371HVIR#PBF DDPAK-7 I $8.10 $6.45
    LT1371HVIR#TR DDPAK-7 I $6.57
    LT1371HVIR#TRPBF DDPAK-7 I $6.57
    LT1371HVISW SW-20 I $8.75 $7.00
    LT1371HVISW#PBF SW-20 I $8.75 $7.00
    LT1371HVISW#TR SW-20 I $7.10
    LT1371HVISW#TRPBF SW-20 I $7.10
    LT1371HVIT7 TO-220 I $8.10 $6.45
    LT1371HVIT7#PBF TO-220 I $8.10 $6.45
    LT1371IR DDPAK-7 I $7.60 $6.15
    LT1371IR#PBF DDPAK-7 I $7.60 $6.15
    LT1371IR#TR DDPAK-7 I $6.27
    LT1371IR#TRPBF DDPAK-7 I $6.27
    LT1371ISW SW-20 I $8.35 $6.65
    LT1371ISW#PBF SW-20 I $8.35 $6.65
    LT1371ISW#TR SW-20 I $6.75
    LT1371ISW#TRPBF SW-20 I $6.75
    LT1371IT7 TO-220 I $7.60 $6.15
    LT1371IT7#PBF TO-220 I $7.60 $6.15
